3.1 图像分类的几何视角

为了更好地呈现思路，让我们以一个用于判断图像中是否包含汽车或长颈鹿的分类器为例。这种只涉及两个类别的分类器称为二元分类器。首先，我们需要确定输入信息的表示方法。

3.1.1 输入表示

对汽车和长颈鹿进行分类的场景属于视觉场景分析的一种特殊情况。输入信息是投影到二维平面上的三维场景中各个点的亮度水平。图像中的每个元素代表实际场景中的一个点，称为 像素 。图像是一个二维数组（可以被视为一个矩阵），表示在某一时刻所有像素值的集合，通常被缩放到一个固定的尺寸，比如，一幅224×224像素的图像，可以表示为如下矩阵：

矩阵中的每个元素 X _{i ， j} ，是一个像素颜色值，取值范围为[0，255]。

图像栅格化

在前面的章节中，通常将向量作为机器学习系统的输入，这使得我们能够将输入视为高维空间中的一个点，从而更深入地了解分类的几何意义。但在这里，我们的输入是一幅图像，它更像一个矩阵而非一个向量。那么，能否将图像（矩阵）表示为向量？

答案是肯定的。通过一个称为 栅格化 （rasterization）的过程，任何矩阵都可以转换为向量 。在栅格化过程中，我们从左到右、从上到下遍历矩阵的每个元素，并且将这些元素连续地存储到一个向量中，从而得到一个栅格化的向量。该向量的元素与原始矩阵相同，但排列方式不同。栅格化向量的长度等于矩阵的行数与列数的乘积。前面提到的矩阵 X 的栅格化向量具有224×224=50176个元素，表示为

其中 是图像像素的值。因此，一个具有224×224个像素的输入图像可以被视为50176维空间中的一个向量（可以等价为一个点）。

3.1.2 分类器作为决策边界

通过栅格化，我们可以将输入图像转换为向量。每个向量都可以被视为高维空间中的一个点。但是对于任意给定对象或类别（比如长颈鹿或汽车）的点，它们并不是随机分布在整个空间中，而是在输入的高维空间中占据了一小部分（子空间）。这是因为同一类别的成员之间总是具有一些内在的共性。例如，所有的长颈鹿的颜色都是黄色带一些黑色斑纹，汽车都具有某种相对固定的形状。这使得包含相同对象的图像在像素值上会具有某种程度的相似性。总的来说，这意味着属于同一类别的点大致形成了一个簇。

注 ：从几何角度讲，分类器是超曲面，它将需要识别的各类别点簇分隔开来。这个超曲面构成了 决策边界 ，通过观察某个特定点位于曲面的哪一侧来判断该点所属的类别。

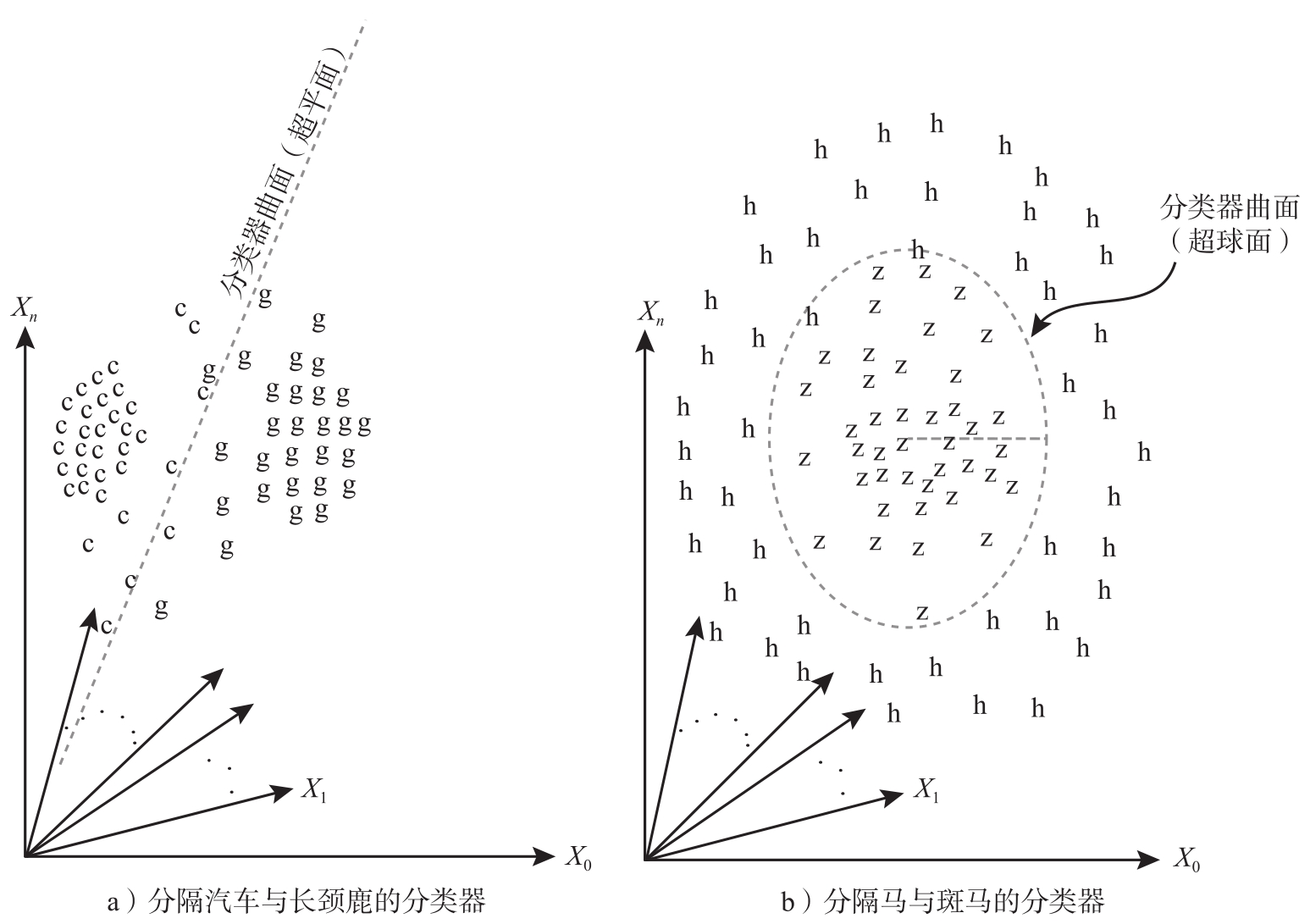

图3.1a展示了一个用于长颈鹿和汽车分类问题的栅格化空间示例。其中，对应于长颈鹿的点标记为g，对应于汽车的点标记为c。在这个简单的示例中，将汽车对应的点簇和长颈鹿对应的点簇分隔开的分类器曲面（即决策边界）是一个超平面，如图3.1a所示。

注 ：在超过三维的高维空间中，我们通常将曲面称为超曲面，将平面称为 超平面 。

图3.1b展示了一个更加复杂的例子：对马与斑马的图像进行分类。图中标记为h的点代表马，标记为z的点代表斑马。在这个例子中，我们需要一个非线性（弯曲）的表面（如超球面）来分隔这两个类别。

3.1.3 建模简介

遗憾的是，在许多典型的场景中，我们并不能预先知道这个分类曲面。事实上，我们甚至不知道哪些点属于我们感兴趣的类别。我们所知道的只是一组输入样本 x _i （训练输入）及其对应的类别 （基准真值）。所有的训练输入和基准真值构成了训练数据集 （ i 的值可能非常大）。当我们想教一个婴儿识别汽车时，我们会向婴儿展示几辆汽车的示例，并告诉他：“这是一辆汽车。”对于神经网络而言，训练数据扮演的就是这个角色。

我们的目标是根据这个训练数据集 ，识别出一个足够好的分类曲面的近似模型：当遇到一个随机场景时，我们可以将它映射到一个输入点 x ，通过检查该点位于曲面的哪一侧，来确定它对应的类别（如汽车或长颈鹿）。这个曲面构成了不同目标类别之间的决策边界，而开发这个最佳猜测曲面的过程被称为分类器建模。

注 ：训练图像 x _i 的基准真值 往往需要人工创建，这是机器学习过程中最烦琐的环节之一。目前有大量的研究工作正致力于减轻这一负担。

如1.3节所述，建模包含两个步骤：

1.模型架构选择：选取参数化模型函数 ϕ （ x ； w ， b ），该函数接收输入向量 x 并输出类别 y 。它有一组初始未知的参数，即 w ， b 。该函数通常从一系列经过验证的已知函数库中选取。对于简单问题，我们可能会选择线性模型，而对于较复杂的问题，则可以选择非线性模型。模型的设计者需要基于他们对问题的理解来做出选择。注意，在这一步骤中，参数仍然是未知的——我们只是确定了模型的函数形式。

2.模型训练：我们需要估计参数 w ， b 的值，以使 ϕ 在训练数据上产生的输出（尽可能地）接近已知的输出。这通常需要一个迭代过程来完成。对于每个训练数据实例 x _i ，我们计算输出 y _i = ϕ （ x _i ； w ， b ），并且将该输出与相应的已知输出 进行比较。它们之间的差 称为训练误差。所有训练数据的训练误差之和即为总训练误差。通过迭代地调整参数 w ， b ，来使总训练误差持续下降。这意味着在每次迭代中，对于所有的 i ，调整模型参数后输出的 y _i 都更接近目标输出 。如何调整参数以减少误差，则构成了本章的主要内容，我们将在3.3节中详细介绍。

函数 ϕ （ x ； w ， b ）表示决策边界的超曲面。例如，在图3.1所示的二元分类问题中， ϕ （ x ； w ， b ）可能表示一个平面（由虚线标识）。平面一侧的点被分类为汽车，而另一侧的点则被分类为长颈鹿。这里，

ϕ（ x ； w ，b）= w ^T x +b

由式（2.14）知，这个方程代表一个平面。

在图3.1b中，平面分隔的方法已经不再适用——我们需要一个非线性分类器，例如，图中虚线所示的球形分类器。此时，

这个方程代表一个球体。

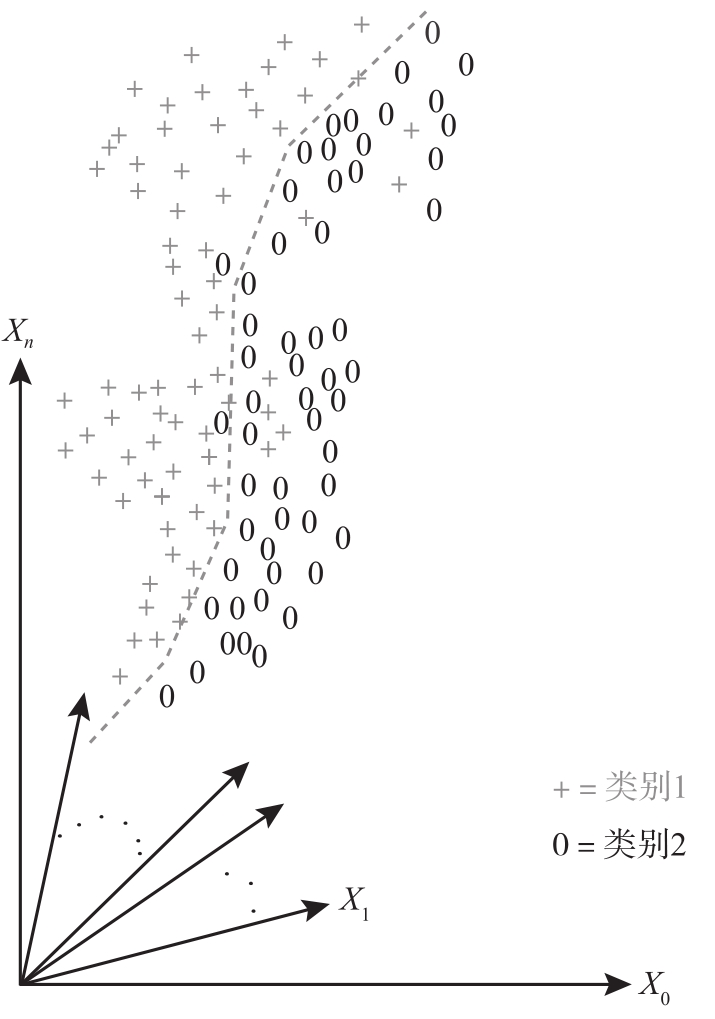

需要注意的是，在典型的现实生活情景中，分类曲面并不总是已知的几何曲面（见图3.2）。但在本章中，我们将继续使用简单的例子来阐释这些基本概念。

3.1.4 二元分类中曲面函数的符号

对于二元分类器这类特殊情况，决策边界的表达式 ϕ （ x ； w ， b ）的符号具有特殊的含义。为了理解这一点，我们考虑二维平面上的一条直线，它对应于以下方程：

y+ 2 x+ 1 = 0

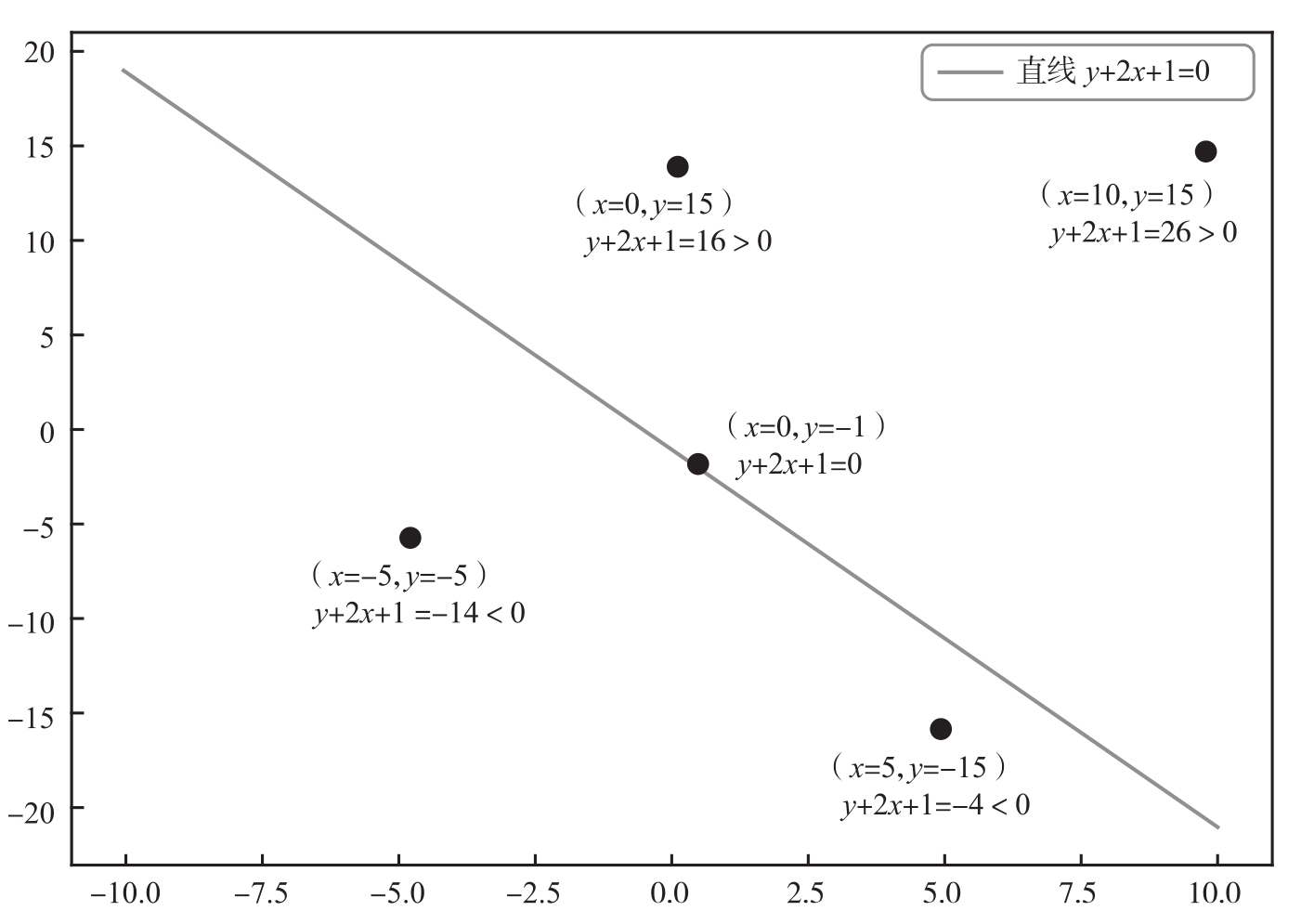

该直线上所有点的 x ， y 坐标值都满足这个方程。这条线将二维平面分成两个半平面。其中一个半平面上的所有点的 x ， y 坐标值使得 y +2 x +1为负数，另一个半平面上的所有点的 x ， y 坐标值使得 y +2 x +1为正数，如图3.3所示。这一概念可以推广到其他类型的曲面和更高的维度。因此，在二元分类中，一旦我们估计出一个最优的决策曲面 ϕ （ x ； w ， b ），给定任意输入向量 x ，我们就可以通过计算 ϕ （ x ； w ， b ）的符号来预测类别。
