步骤6
手动进行反向传播

上一个步骤介绍了反向传播的机制。本步骤将扩展现有的 Variable 类和 Function 类，实现通过反向传播来求导的功能。首先是 Variable 类。

6.1　Variable类的功能扩展

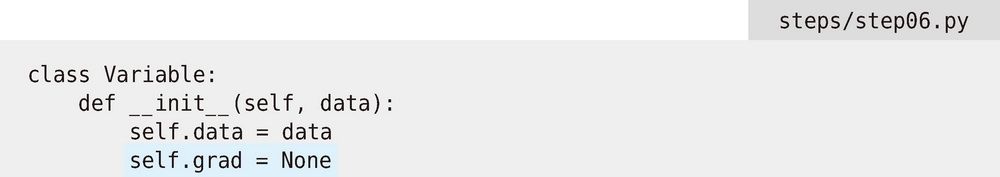

下面实现支持反向传播的 Variable 类。为此，我们要扩展 Variable 类，除普通值（ data ）之外，增加与之对应的导数值（ grad ）。阴影部分是新增加的代码。

上面的代码在类中增加了一个新的实例变量 grad 。实例变量 data 和 grad 都被设置为NumPy的多维数组（ ndarray ）。另外， grad 被初始化为 None ，我们要在通过反向传播实际计算导数时将其设置为求出的值。

6.2　Function类的功能扩展

接下来是 Function 类。在前面的步骤中， Function 类实现了进行普通计算的正向传播（ forward 方法）的功能。在此基础上，我们新增以下两个功能。

• 计算导数的反向传播（ backward 方法）功能
• 调用 forward 方法时，保有被输入的 Variable 实例的功能

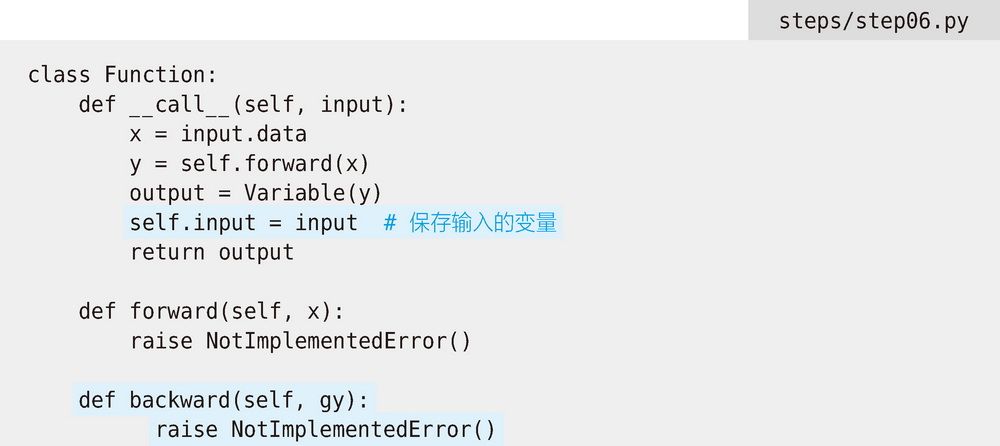

下面的代码实现了这两个功能。

在上面的代码中， __call__ 方法将输入的 input 设置为实例变量。这样一来，当调用 backward 方法时，向函数输入的 Variable 实例就可以作为 self.input 使用。

6.3　Square类和Exp类的功能扩展

接下来实现具体函数的反向传播（ backward ）。首先从计算平方的 Square 类开始。由于 的导数是 ，所以这个类可以按照如下方式实现。

steps/step06.py

class Square(Function):
    def forward(self, x):
        y=x ** 2
        return y

    def backward(self, gy):
        x=self.input.data
        gx=2 * x * gy
        return gx

上面的代码增加了用于反向传播的 backward 方法。这个方法的参数 gy 是一个 ndarray 实例，它是从输出传播而来的导数。 backward 返回的结果是通过这个参数传播来的导数和“ 的导数”的乘积。这个返回结果会进一步向输入方向传播。

接下来是计算 的 Exp 类。由于 ，所以这个类可以按下面的方式实现。

steps/step06.py

class Exp(Function):
    def forward(self, x):
        y=np.exp(x)
        return y

    def backward(self, gy):
        x=self.input.data
        gx=np.exp(x) * gy
        return gx

6.4　反向传播的实现

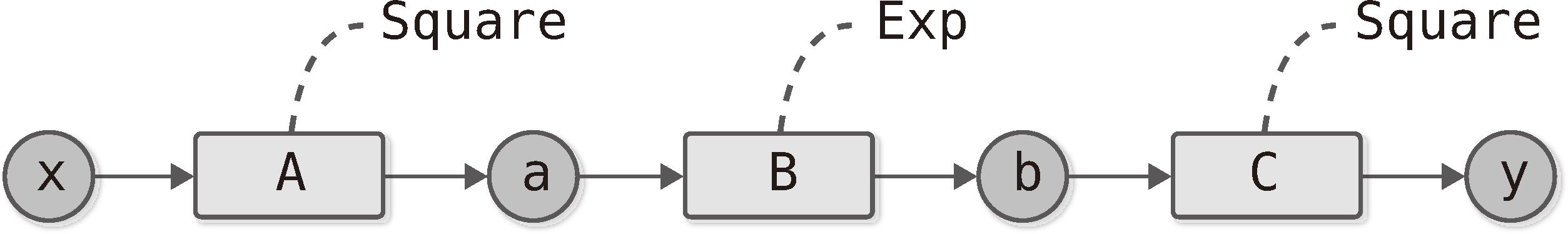

这样就做好准备工作了。下面我们尝试通过反向传播对 图6-1 的计算求导。

首先编写 图6-1 所示的正向传播的代码。

steps/step06.py

A=Square()
B=Exp()
C=Square()

x=Variable(np.array(0.5))
a=A(x)
b=B(a)
y=C(b)

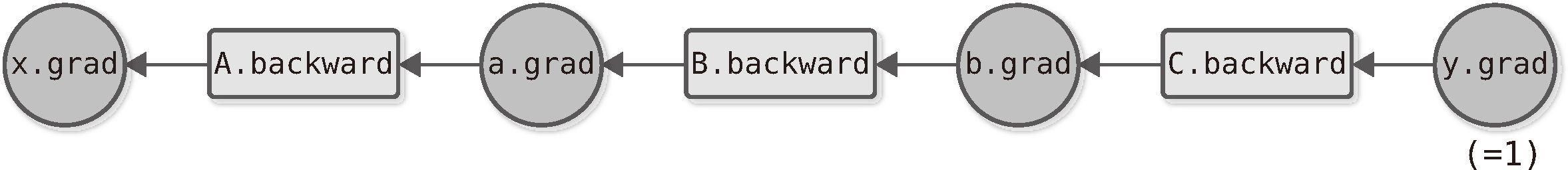

接着通过反向传播计算 y 的导数。为此，我们需要按照与正向传播相反的顺序调用各函数的 backward 方法。 图6-2 是这个反向传播计算的计算图。

从 图6-2 可以看出各个函数的 backward 方法的调用顺序，也能看出应该将 backward 方法的结果赋给哪个变量的 grad 。下面是反向传播的实现。

steps/step06.py

y.grad=np.array(1.0)
b.grad=C.backward(y.grad)
a.grad=B.backward(b.grad)
x.grad=A.backward(a.grad)
print(x.grad)

运行结果

3.297442541400256

反向传播从 开始。因此，我们将输出 y 的导数设为 np.array(1.0) 。之后，只要按照 C → B → A 的顺序调用 backward 方法即可。这样就可以对各变量求出导数。

运行上面的代码后，得到的 x.grad 的结果是 3.297442541400256 。这就是 y 对 x 的导数。顺带一提， 步骤4 的数值微分的结果是3.2974426293330694，这两个结果几乎一样。这说明反向传播的实现是正确的，更准确地说，这个实现大概率是正确的。

这样就完成了反向传播的实现。虽然我们得到了正确的运行结果，但是反向传播的顺序 C → B → A 是通过编码手动指定的。在下一个步骤，我们会把这项工作自动化。 JdGvoBtIlaB+ypBc8tbuHYZzfnlK/jpsSk1AhjMf5TmXgh9WedN6VbD2i6e1S37G
