1.2 AutoCAD 2020 用户界面

AutoCAD的用户界面具有很强的灵活性，根据专业领域和绘图习惯的不同，用户可以设置适合自己的用户界面。本节主要介绍AutoCAD的工作空间和绘图的操作界面。

1.2.1 AutoCAD 2020 工作空间

根据不同的绘图要求，AutoCAD提供了三种工作空间：草图与注释、三维基础和三维建模。首次启动AutoCAD 2020 时，系统默认的工作空间为草图与注释。

1.草图与注释工作空间

与以前的版本相比，AutoCAD 2020 的草图与注释工作空间用功能区选项卡代替了原先经典的工具栏。其界面主要由应用程序按钮、功能区面板、快速访问工具栏、绘图区、命令行和状态栏等部分组成，如图1-1 所示。

2.三维基础工作空间

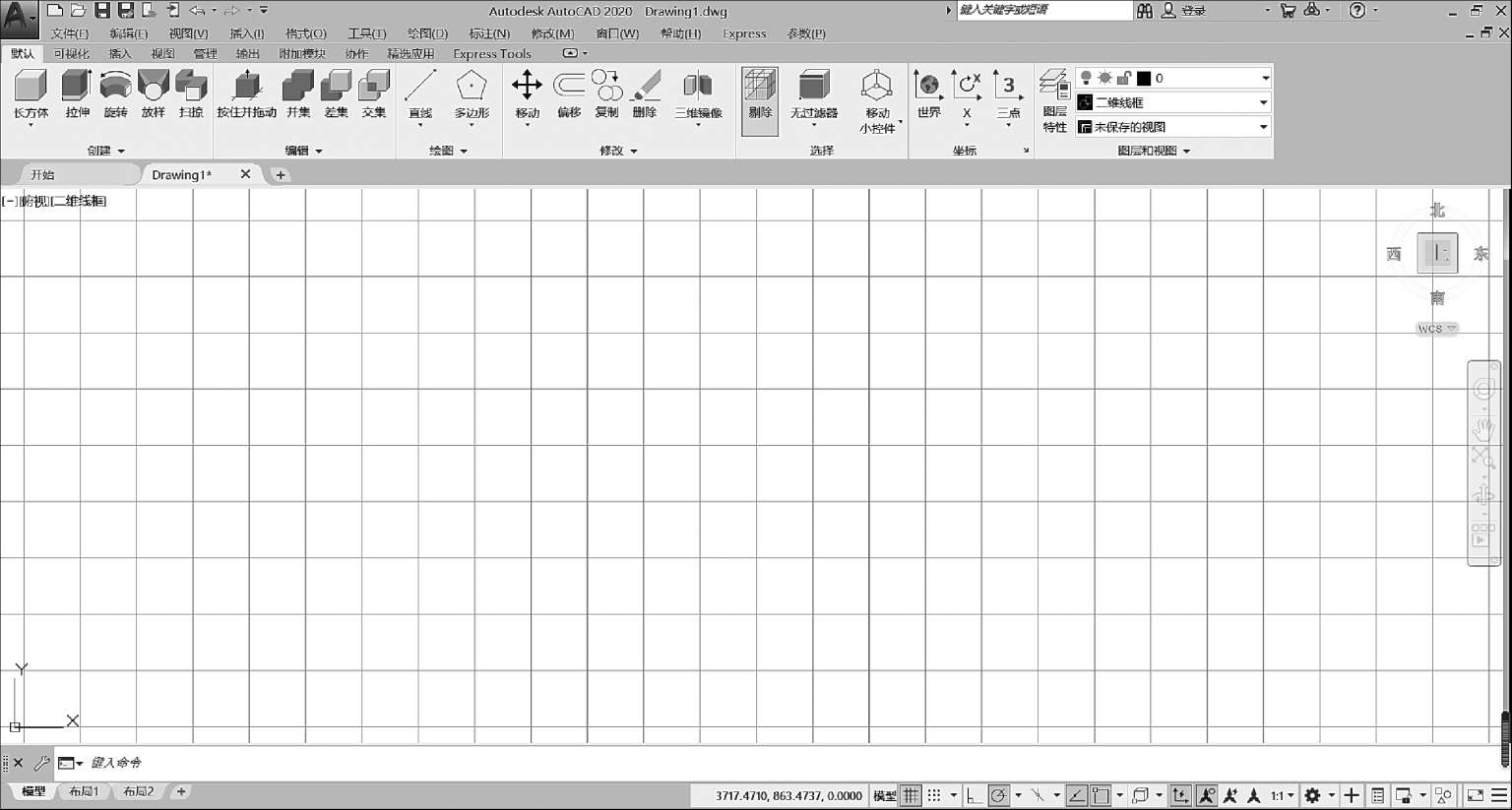

三维基础工作空间侧重于基础三维模型的创建，如图1-2 所示。其功能区面板提供了各种常用的三维建模、布尔运算以及三维编辑工具按钮。

3.三维建模工作空间

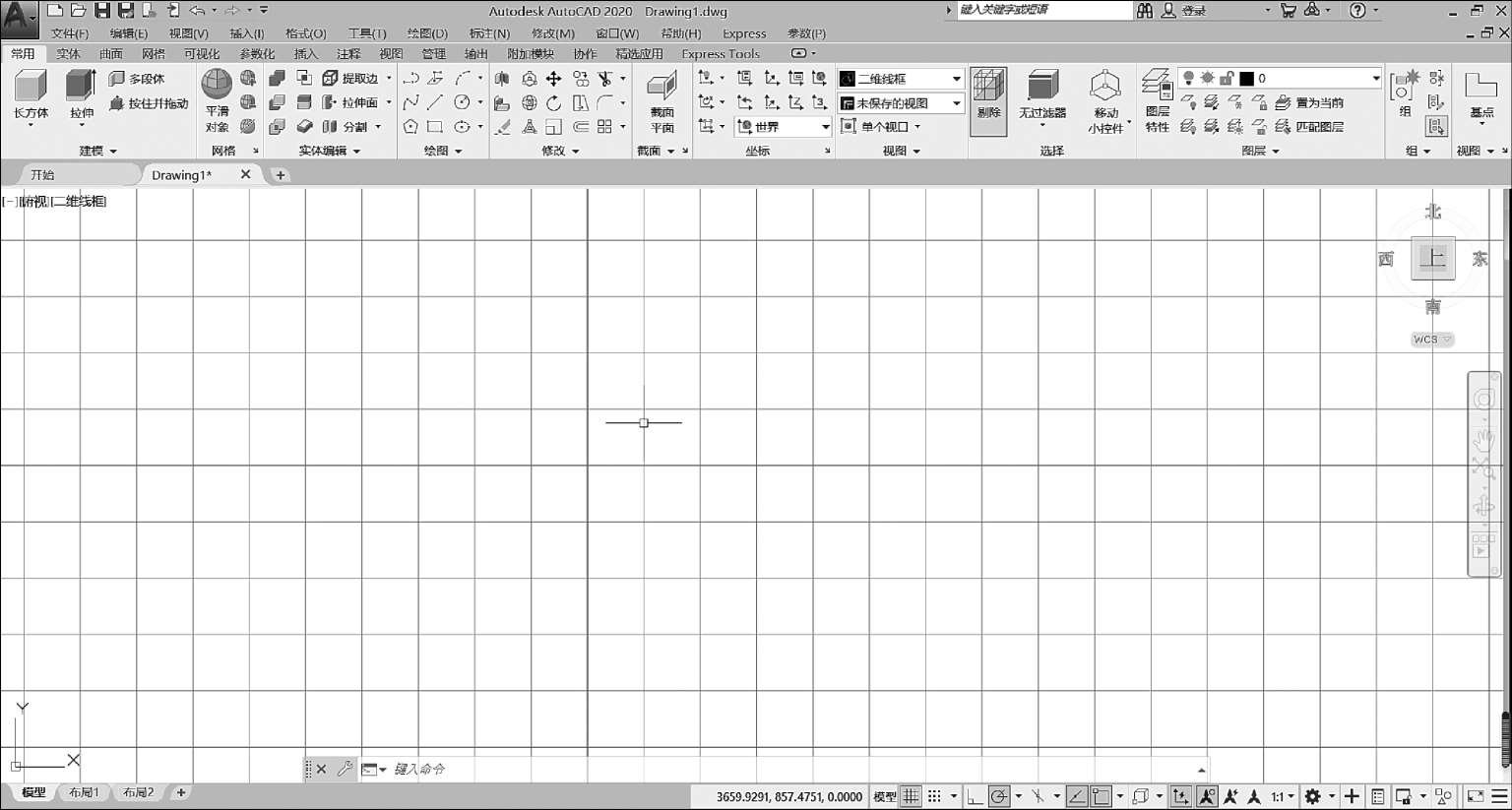

三维建模工作空间主要用于复杂三维模型的创建、修改和渲染，其功能区包括“实体”“曲面”“网络”“渲染”等选项卡，如图1-3 所示。由于包含更全面的修改和编辑命令，因而其功能区的工具按钮排列更为紧凑。

AutoCAD 2020 的工作空间可以在绘图过程中随时切换，切换工作空间的方法详见1.5.1 节。

1.2.2 AutoCAD 2020 操作界面

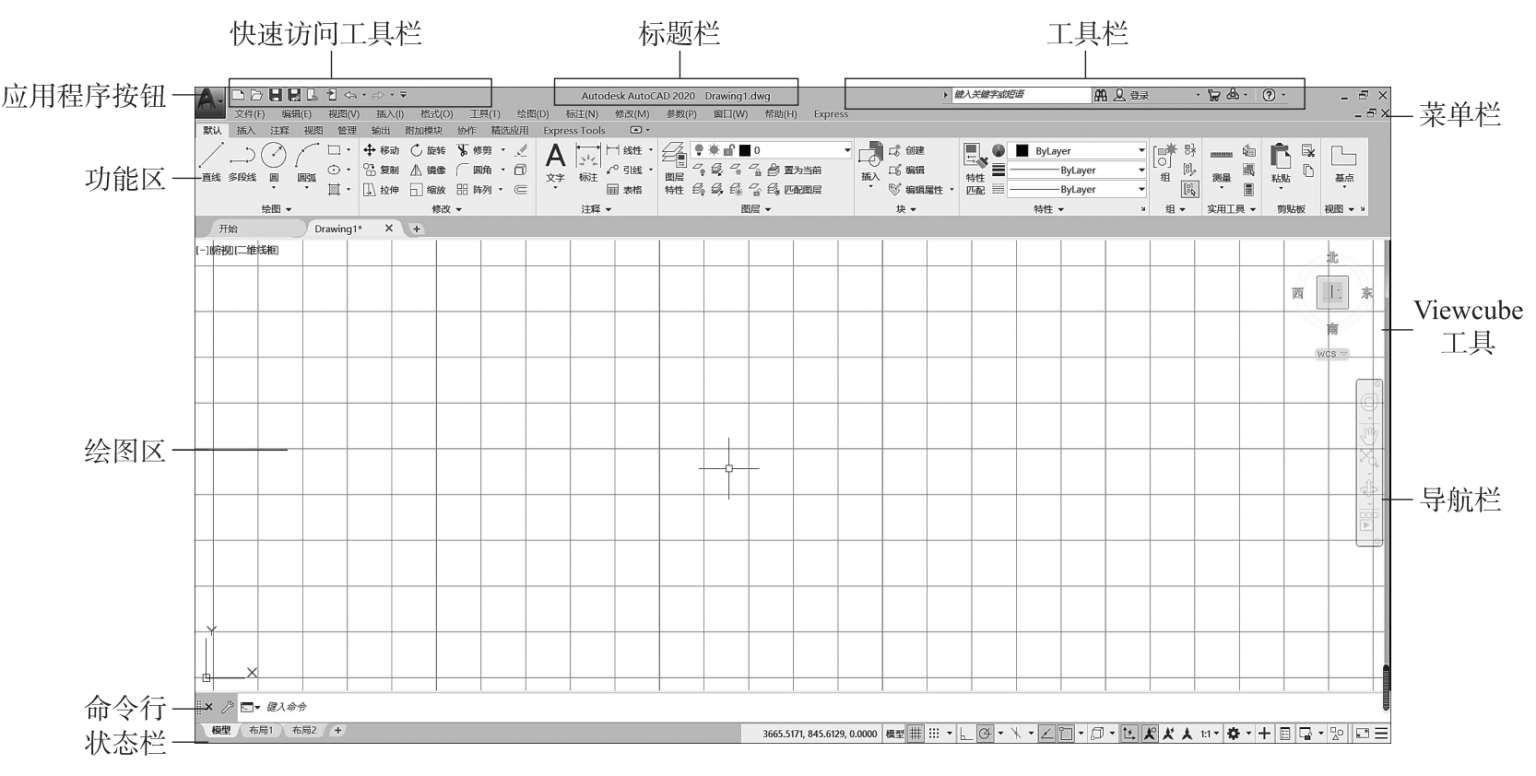

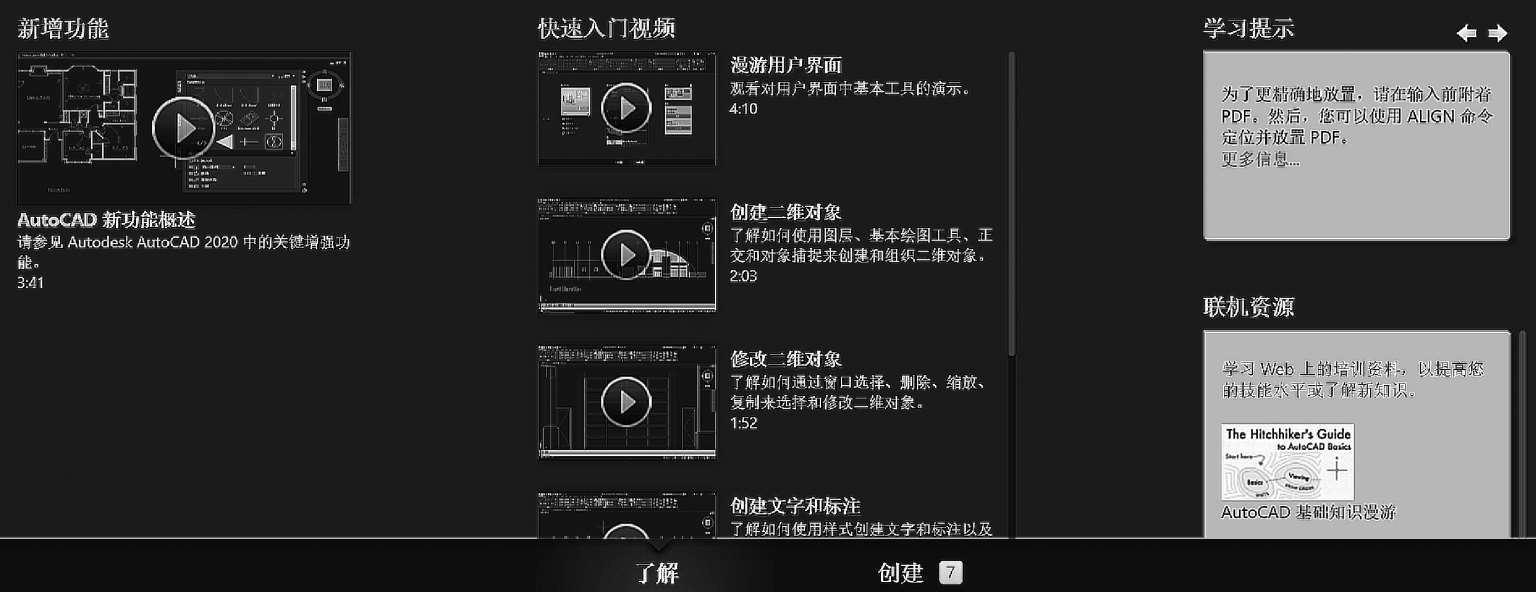

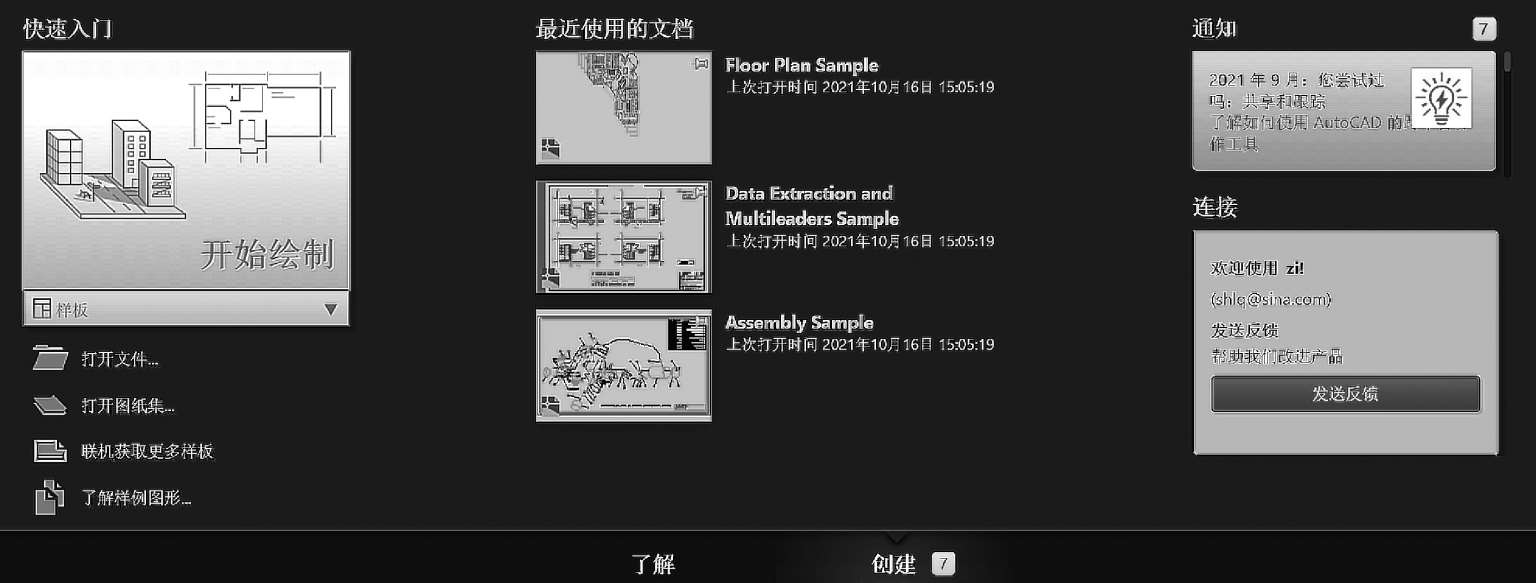

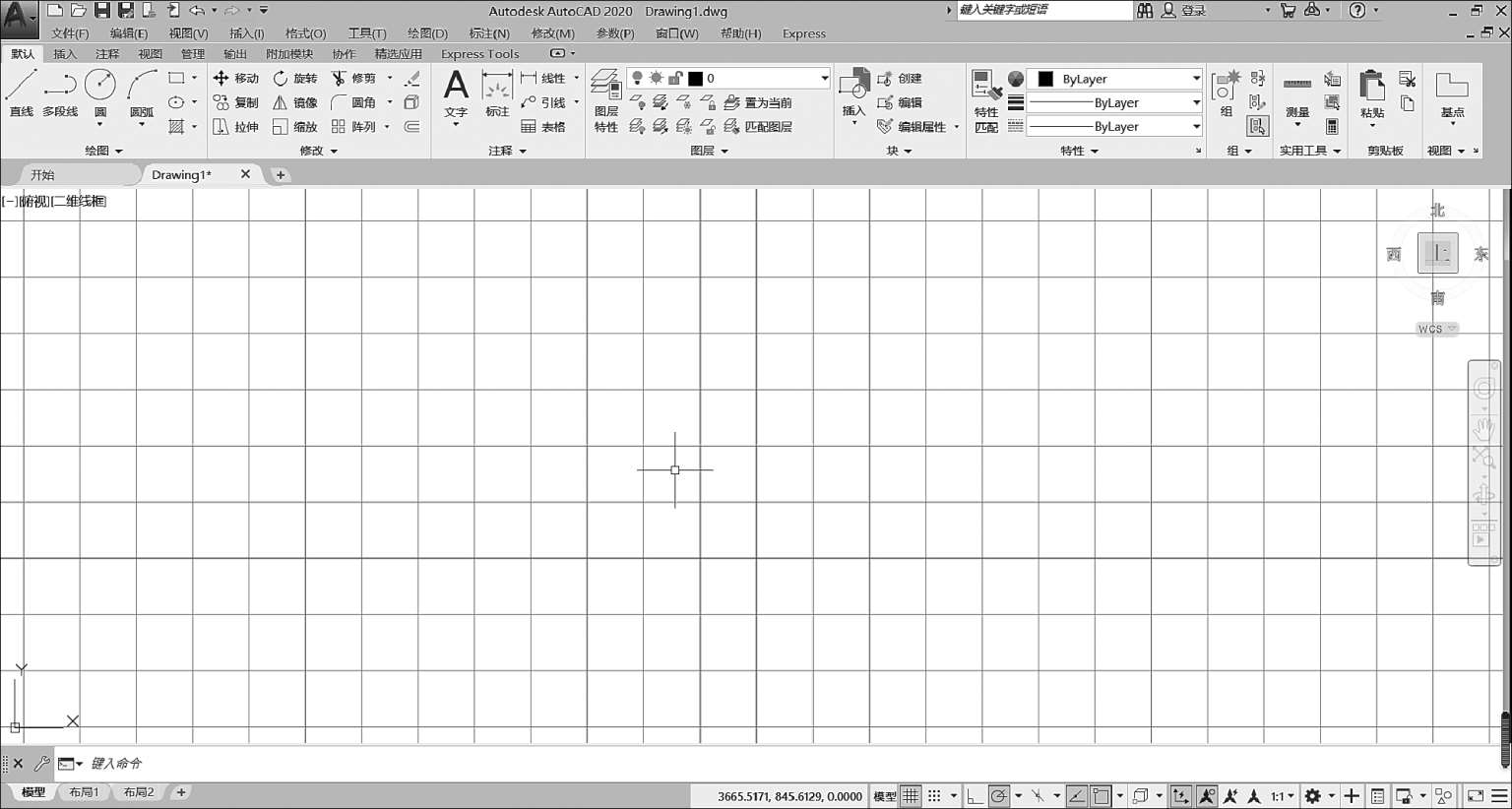

启动AutoCAD 2020 后，可以看到开始选项卡中的“了解”和“创建”两个界面，如图1-4和图1-5 所示。在“了解”界面可以观看新增功能和快速入门等视频，在“创建”界面可以选择最近使用的文档或者创建新文件。之后进入AutoCAD主界面，主界面主要由应用程序按钮、快速访问工具栏、功能区、绘图区、命令行、状态栏等部分组成，如图1-6 所示。下面分别介绍各部分的功能。

注意

图1-6 中的菜单栏和某些部分在AutoCAD默认状态下不显示，需要用户自行调用。

1.标题栏

标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如图1-7 所示。如果是AutoCAD默认的图形文件，其名称为Drawing N . dwg（ N 是数字）。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标，单击后会弹出AutoCAD窗口控制下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。

2.应用程序按钮与快速访问工具栏

（1）应用程序按钮

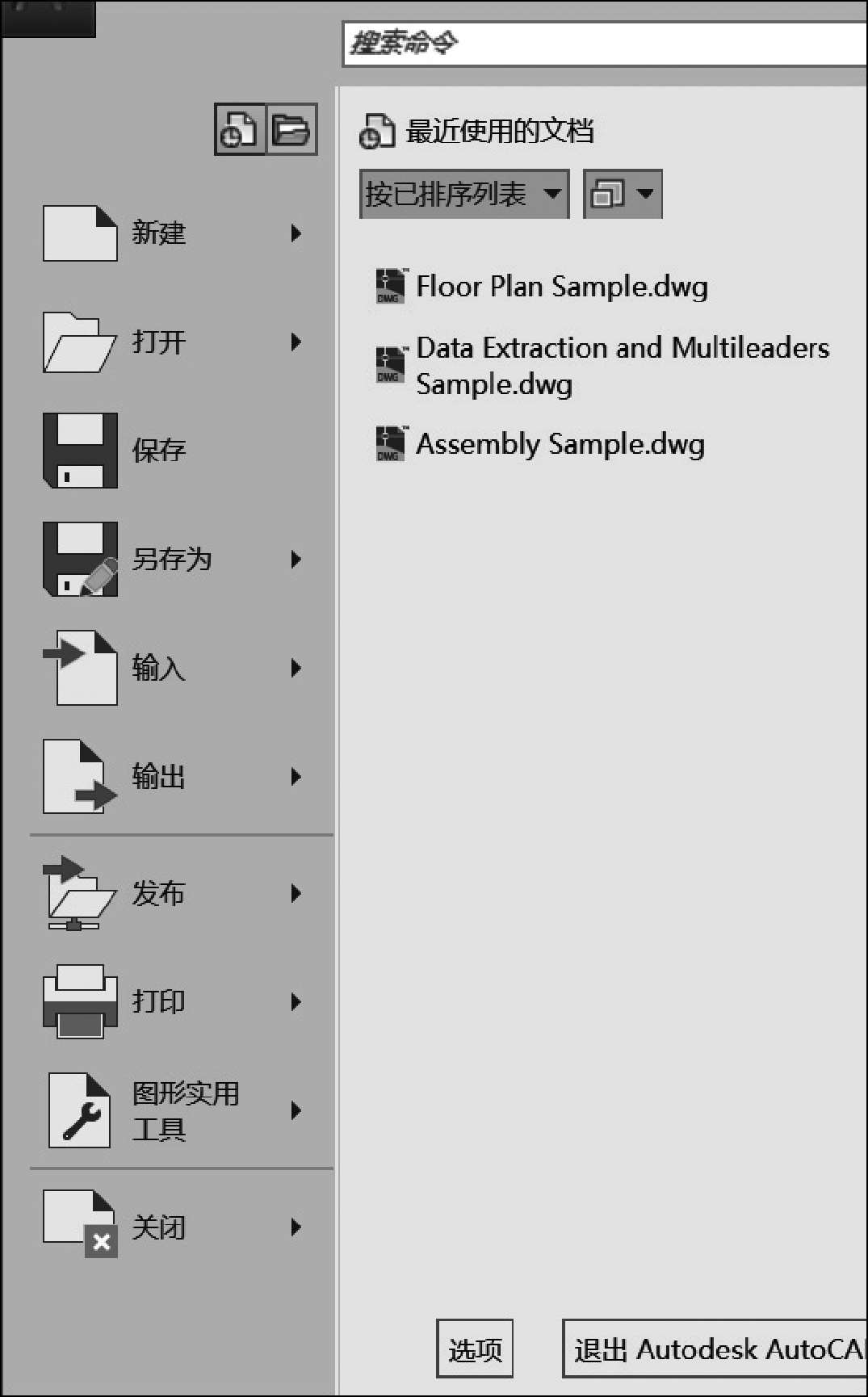

单击“应用程序”按钮 ，展开菜单界面，如图1-8 所示。该菜单包含“新建”“打开”“保存”等常用菜单命令。在展开菜单界面顶部的搜索栏中输入关键字或短语，即可定位相应菜单命令。选择搜索结果，即可执行命令。单击菜单界面顶部的 按钮，显示最近使用的文件。单击 按钮，显示已打开的所有图形文件。将光标悬停在文件名上时，将显示预览图片及文件路径、修改日期等信息。

（2）快速访问工具栏

快速访问工具栏又称快捷工具栏，用于存放经常访问的命令按钮，右击按钮，在弹出的快捷菜单中选择“自定义快速访问工具栏”命令，即可向工具栏中添加按钮，选择“从快速访问工具栏中删除”命令，即可删除相应按钮。单击快速访问工具栏中的 按钮，显示“自定义快速访问工具栏”菜单，可显示与隐藏各快速访问工具栏按钮。除快速访问工具栏外，AutoCAD还提供了许多其他工具栏。选择“工具”→“工具栏”→AutoCAD子菜单中的相应命令，即可打开相应工具栏。

3.功能区

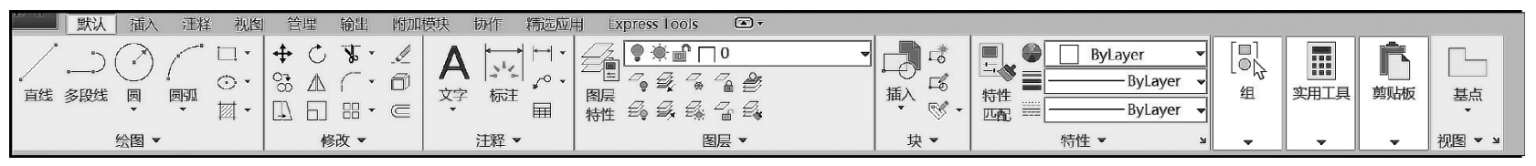

功能区由“默认”“插入”“注释”等选项卡组成，如图1-9 所示。每个选项卡又由多个面板组成，如“默认”选项卡由“绘图”“修改”“图层”等面板组成。面板上布置了许多命令按钮及控件。

单击功能区顶部的 按钮，可以展开或收拢功能区。

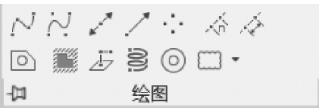

单击某一面板上的 按钮，如绘图面板 可以展开该面板 。单击 按钮，可以固定面板。

右击任一选项卡标签，在弹出的快捷菜单中选择“显示选项卡”命令下的选项卡名称，可以关闭相应选项卡。

右击功能区顶部位置，在弹出的快捷菜单中选择“浮动”命令，即可移动功能区，还可以改变功能区的形状。

4.绘图区

绘图区是用户绘图的工作区域，该区域无限大，其左下方有一个表示坐标系的图标，此图标指示了绘图区的方位，图标中的箭头分别指示 x 轴和 y 轴的正方向。

当移动鼠标时，绘图区域中的十字形光标会跟随移动，与此同时，在绘图区底部的状态栏中将显示光标点的坐标数值。单击该区域可改变坐标的显示方式。

工作区包含了两种绘图环境：一种称为模型空间；另一种称为图纸空间。在此窗口底部有三个选项卡 ，默认情况下，“模型”选项卡是选中状态，表明当前绘图环境是模型空间，用户在这里一般按实际尺寸绘制二维或三维图形。当选择“布局 1”或“布局 2”选项卡时，就切换至图纸空间。用户可以将图纸空间想象成一张图纸（系统提供的模拟图纸），可在这张图纸上将模型空间的图样按不同缩放比例布置在图纸上。

5.命令行与文本窗口

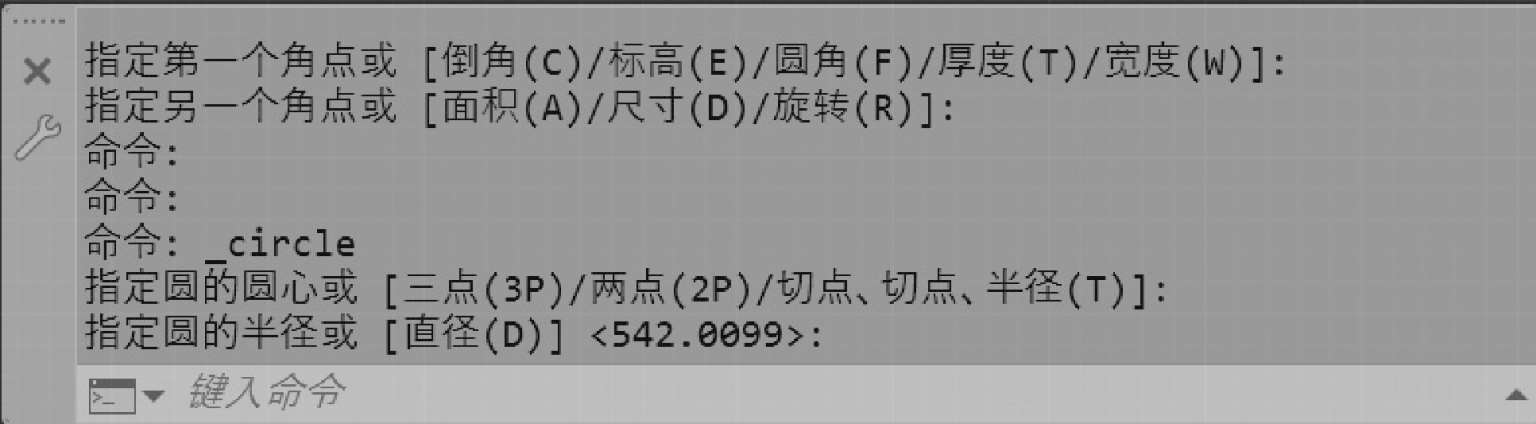

命令行位于AutoCAD程序窗口的底部，如图1-10 所示，用户输入的命令、系统的提示及相关信息都反映在此窗口中。默认情况下，该窗口仅显示 2 行，将光标放在窗口的上边缘，当光标变成双向箭头时，按住鼠标左键向上拖动即可增加命令窗口显示的行数。

AutoCAD文本窗口是记录AutoCAD命令的窗口，是放大的命令行，它记录了已执行的命令，也可以用来输入新命令。在AutoCAD 2020 中，执行TEXTSCR命令或按【 F2】键可打开AutoCAD文本窗口，它记录了对文档进行的所有操作，如图1-11 所示。

6.状态栏

状态栏用来显示AutoCAD当前的状态，光标在工作区移动时，状态栏的“坐标”将动态地显示当前坐标值，如图1-12 所示。

状态栏共可显示 29 个按钮，分别是“模型或图纸空间”“显示图形栅格”“捕捉模式”“推断约束”“动态输入”“正交限制”“角度限制”“等轴测草图”“显示捕捉参照线”“将光标捕捉到二维参照点”“显示/隐藏线宽”“透明度”“选择循环”“将光标捕捉到三维参照点”“将UCS捕捉到活动实体平面”“过滤对象选择”“显示小控件”“注释对象显示”“切换工作空间”等，单击各按钮即可在不同开关间切换。

1.2.3 退出AutoCAD

可以选择以下方式中的一种退出AutoCAD:

●单击“关闭”按钮 。

●选择“文件”→“退出”命令。

●按【Ctrl + Q】组合键。

●单击 按钮，选择“退出Autodesk AutoCAD 2020”命令。

●在命令行中输入QUIT命令。 ZVJPWRheAYdpqlRFRYc5DoxdD2bbqkkBBb/T3ru4dG976OW6mMq9pHyUw7e0JSCX
