【任务八】
感应电伤亡

一、感应电成因

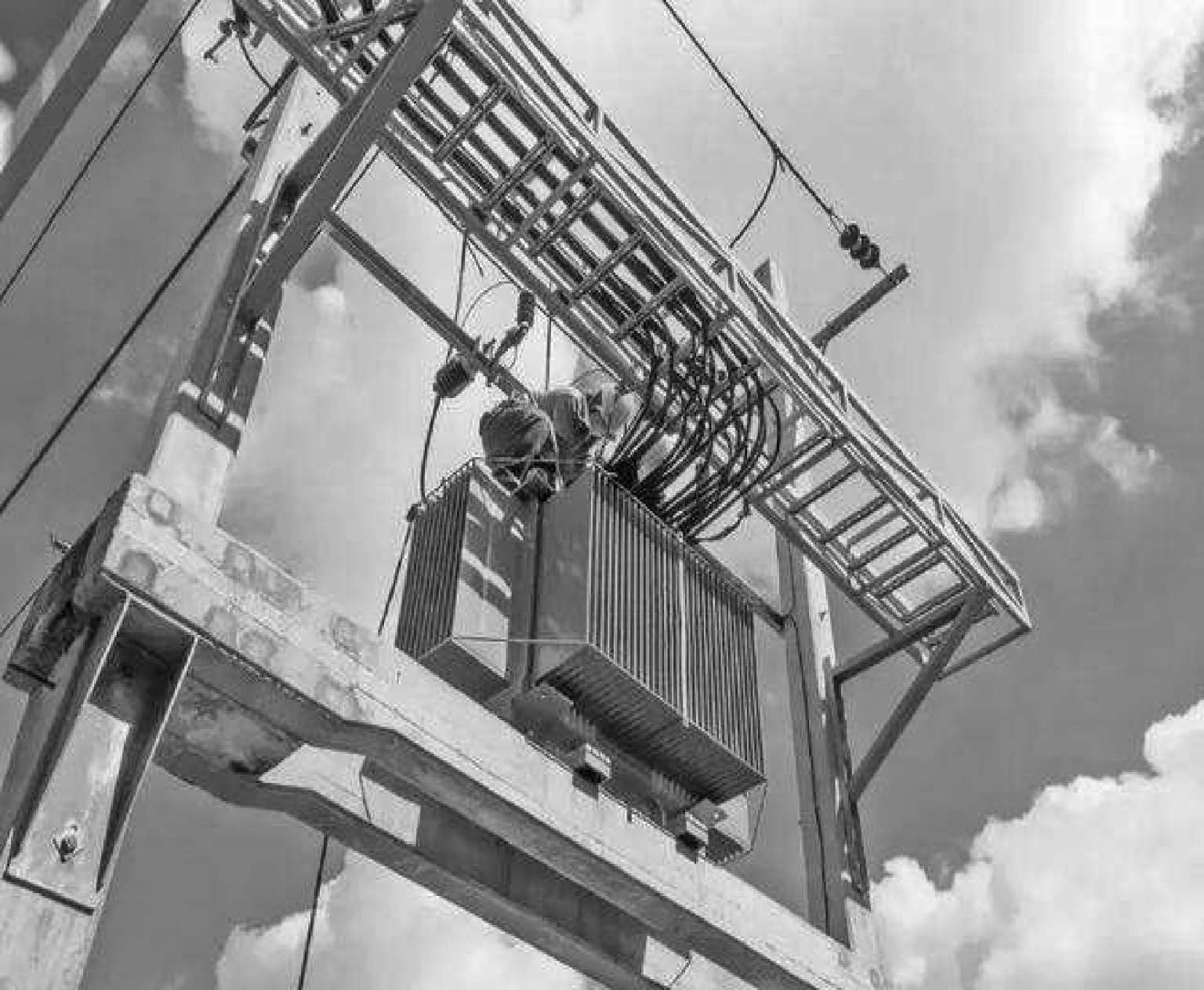

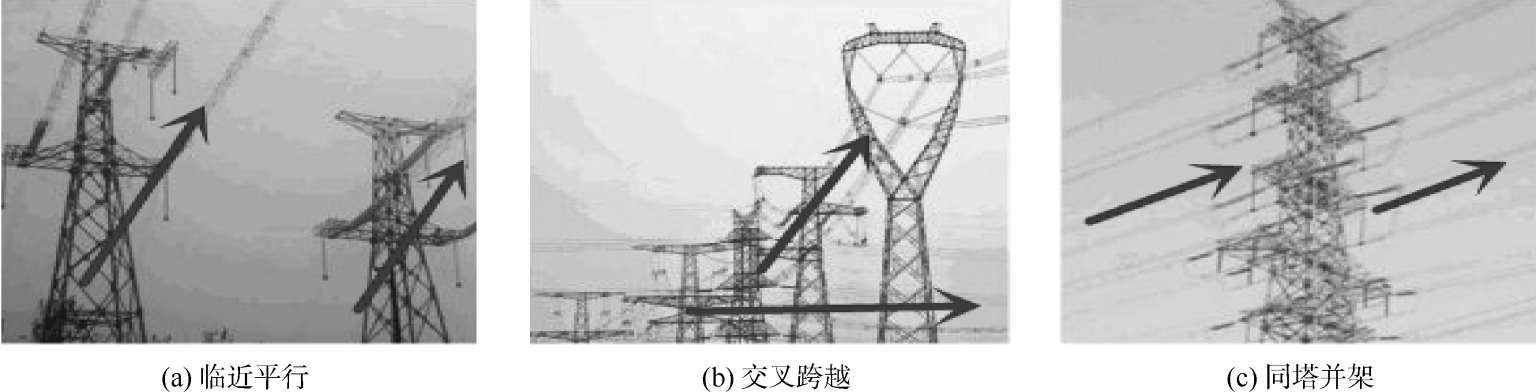

感应电主要存在于临近平行、交叉跨越带电线路或同塔并架线路部分线路停电，以及进线间隔隔离开关、门构架等处，如图1-30、图1-31 所示。根据感应电电压测量试验数据，在停电后不挂接地线时，500 kV母线最高感应电压可达 17.7 kV，220 kV线路最高感应电压可达 10.8 kV，66 kV线路最高感应电压可达 2.9 kV。

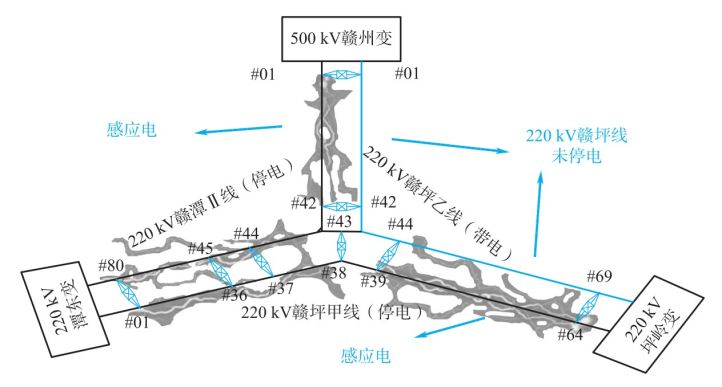

图1-32 所示同塔并架的带电赣坪乙线使赣潭Ⅱ线和赣坪甲线产生感应电的示意。220 kV赣潭Ⅱ线（甲乙双线停电）与 220 kV赣坪乙线（带电）同塔并架于 43 号基座位，其中赣坪乙线带电，赣潭Ⅱ线和赣坪甲线停电，在未接地情况下，赣潭Ⅱ线和赣坪甲线感应电压非常高，作业人员如果接触到赣潭Ⅱ线和赣坪甲线如此高的感应电压将导致人身事故的发生，所以检修时务必做好安全措施。

二、感应电事故案例

1.事故概况

× × × ×年，某铁路供电段按计划在某开闭所 214 馈线进行年检作业，2:20 检修车间变电检修工梁某（供电段变电设备检修工，具体作业内容为避雷器绝缘、泄漏测试及隔离开关检修）在某开闭所214 馈线抗雷线圈和避雷器处作业时被感应电击伤，2:50 送医院救治，8:01 经抢救无效死亡，构成铁路交通一般B1 事故。

2.事故经过

作业当天工作领导人李某负责向变电值员申请作业及监督和确认值班人员布置和恢复作业相关的安全措施，并负责杆下作业及监护杆上作业；作业组成员梁某负责杆上作业；当日值班员陈某负责向局供电调度核对工作票，申请及消除停电令和作业令，并向工作领导人传达命令要求，同时按工作票要求布置和恢复相应的安全措施。

× ×月× ×日 00:30，值班员陈某向局供电调度宣读工作票，局供电调度审核工作票无误。

1:10，陈某、李某、梁某到达开闭所，入所后陈某准备绝缘工具和安全用具。

1:44，局供电调度远动操作将开闭所 214 馈线停电（断开 214 断路器，分 2141、2142 电动隔离开关），下令将 214 断路器手车拉至试验位，1:48 陈某完成。

1:49，局供电调度下达 3198 号作业命令，批准对 214 馈线设备检修试验及维护，要求完成时间3:00。接令后陈某负责验电并设置接地封线：1 号接地线装设在 214 馈线避雷器引上线T形线夹处，2 号接地线装设在 2141 隔离开关靠 214 断路器侧的软母线上。

1:53，陈某会同工作领导人现场确认安全措施和签认开始作业。

2:00，梁某利用梯子登杆（杆高4.5 m）开始作业，用短接线将设备线夹与避雷器底座连接，拆除避雷器引线，在测试准备工作完成后下杆进行避雷器绝缘、泄漏测试。

测试完成后，梁某重新上杆恢复引线，因引线距离避雷器位置较远，地面人员李某应梁某要求，违反规定拆除 1 号接地封线（认为短接线已起保护作用，但在拆除过程未发现短接线已摆动脱落），在用接地杆将引线拨向梁某时，梁某因身体触碰抗雷线圈被感应电电击并发出“啊”声后，身体下坠吊在安全带上。李某听到叫声后立即爬上梯子托住梁某，与闻声赶来的陈某解开安全带将其放至地面进行施救。

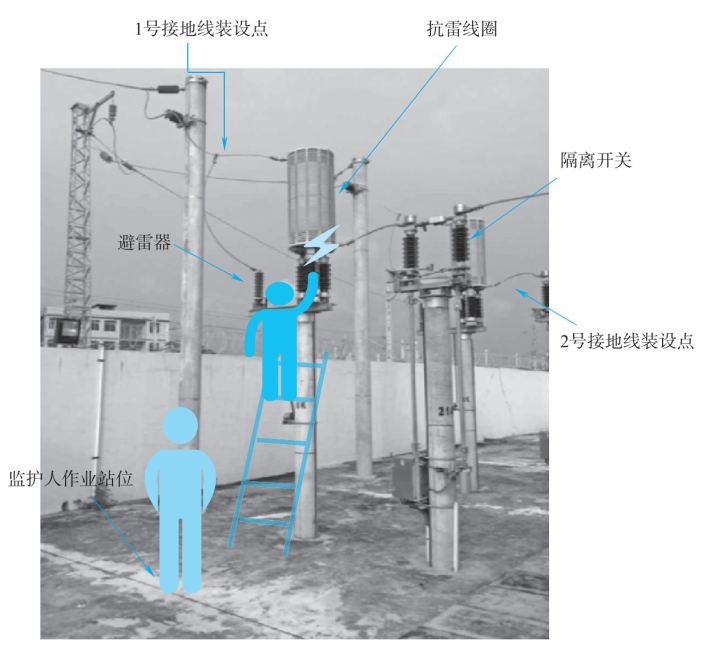

事故示意如图1-33 所示。

3.事故原因

此开闭所为两路电源进线、五条馈出线的供电方式，地处枢纽地区涉及多方向供电，所内与 214馈线平行的 212、213、215 馈线处于正常供电状态，造成 214 馈线设备产生感应电。

工作领导人李某、作业人员梁某在进行开闭所 214 馈线避雷器绝缘和泄漏试验时，严重违反《牵引变电所安全工作规程》第 107 条和第 74 条的规定，作业过程中盲目将 1 号接地封线拆除，因作为辅助防护作用的短接线在作业过程中已脱落，作业地点接地防护全部缺失，导致作业人员被感应电电击死亡。

（1）事故直接原因：作业人员执行安全规程不到位，拆除测试装置端的试验引线前，未将试验线路接地，且未按规定使用绝缘鞋、绝缘手套、绝缘垫等安全工器具和劳动防护用品，是造成本次事故的直接原因。

（2）事故扩大原因：人员触电后，工作负责人在没有采取任何防护措施的情况下，盲目施救造成作业人员死亡。

4.事故教训

（1）作业地点接地防护缺失。作业组违反《牵引变电所安全工作规程》第 107 条和第 74 条的规定，违章拆除 1 组接地封线。根据第 107 条规定“被试设备上装设的接地线，只允许在加压过程中短时拆除，试验结束后要立即恢复原状”，作业组在已完成测试工作、进行恢复引线作业时违章拆除接地封线，且作为辅助防护作用的短接线在作业过程中已脱落，作业地点接地防护全部缺失，导致作业人员被感应电电击死亡。

（2）地线操作不符合规定。作业组由工作领导人拆除地线，且现场未设专人监护。根据《牵引变电所安全工作规程》第 74 条规定，需临时拆除地线时，“拆除和恢复接地线仍需由牵引变电所值班人员进行。当进行需拆除接地线的作业时，必须设专人监护。其安全等级：作业人员不低于二级，监护人不低于三级”。现场不仅由工作领导人违章操作地线，且操作地线时未设专人监护。

作业人员严重违章，《牵引变电所安全工作规程》、《交流输电线路工频电气参数测量导则》（DL/T 1583）均明文规定：“高压试验人员在测量接线及变更接线时，必须在被测线路两端均接地，防止感应电压触电。”

（3）未按规定开具工作票。

一是工作票的实际发票人不具备发票人资格，并在未告知工区副工长的情况下，擅自在工作票上将副工长填写为发票人。

二是局供电调度、供电段在审核工作票时，没有发现本应由三人及以上人员才能作业的项目，实际由两人进行，致使作业负责人违章参与作业。

（4）作业准备不充分。

一是作业负责人在作业前才收到工作票，没有足够的时间熟悉工作票内容和做好准备工作。

二是作业方案预想不充分，对于引线拆除后距离避雷器较远、影响现场作业的问题未能提前预想并完善作业方案。

（5）变电所值班员现场互控不到位。变电所值班员陈某违反《牵引变电所安全工作规程》第 61条有关“随时巡视作业地点，了解工作情况，发现不安全情况要及时提出”的规定，未能及时发现和纠正作业组作业过程中拆除接地封线的问题，导致现场互控缺失。

三、感应电预防措施

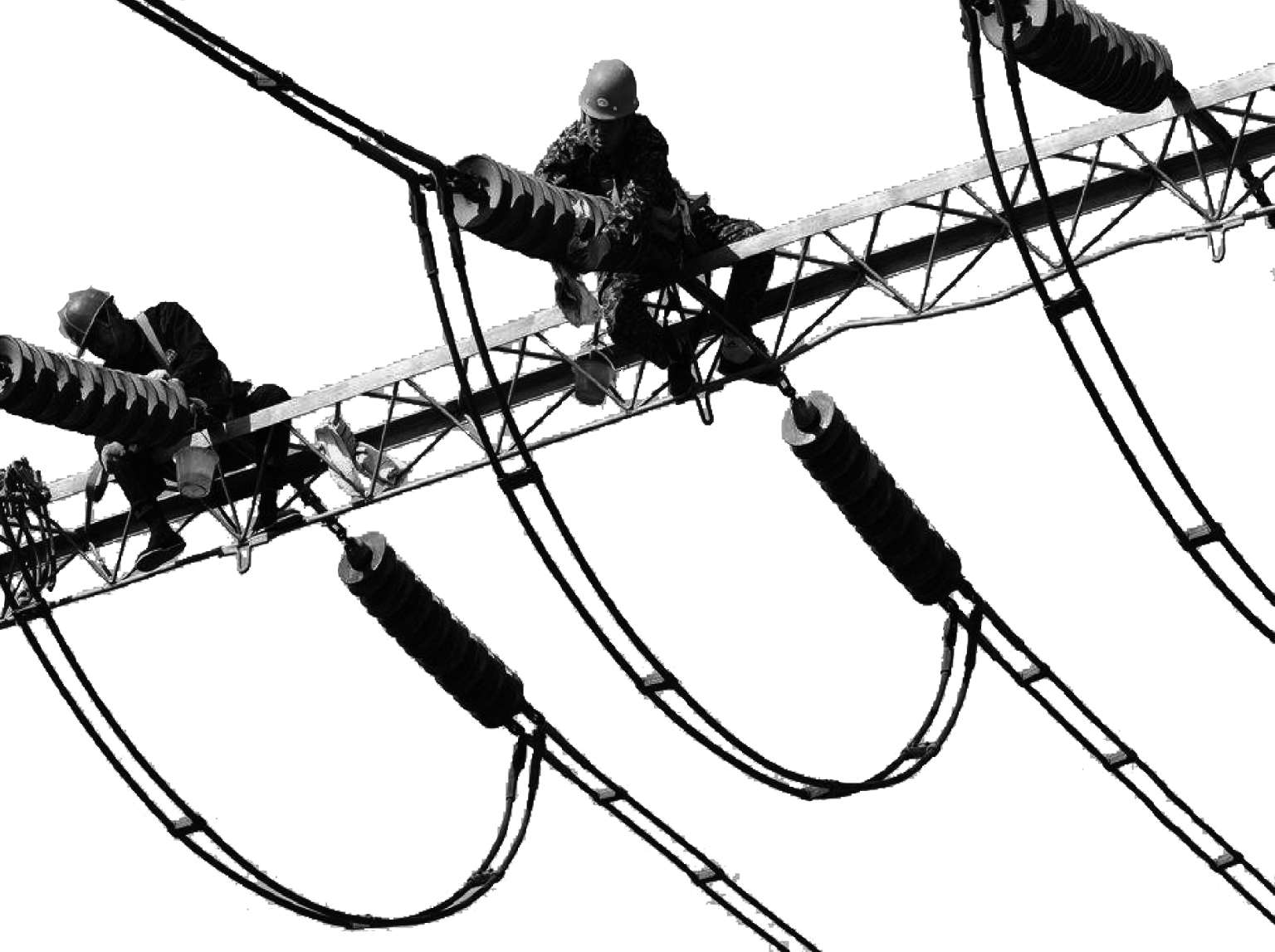

在线路杆塔、变电站进线端作业时，应采取防感应电措施，必要时应穿屏蔽服，加挂接地线，使用个人保安线。高压专业参数测试人员必须使用绝缘手套、绝缘靴、绝缘垫，拆、接引线前，线路必须接地，如图1-34 所示高空高压线路作业时容易产生感应电，工作人员须做好防护措施。

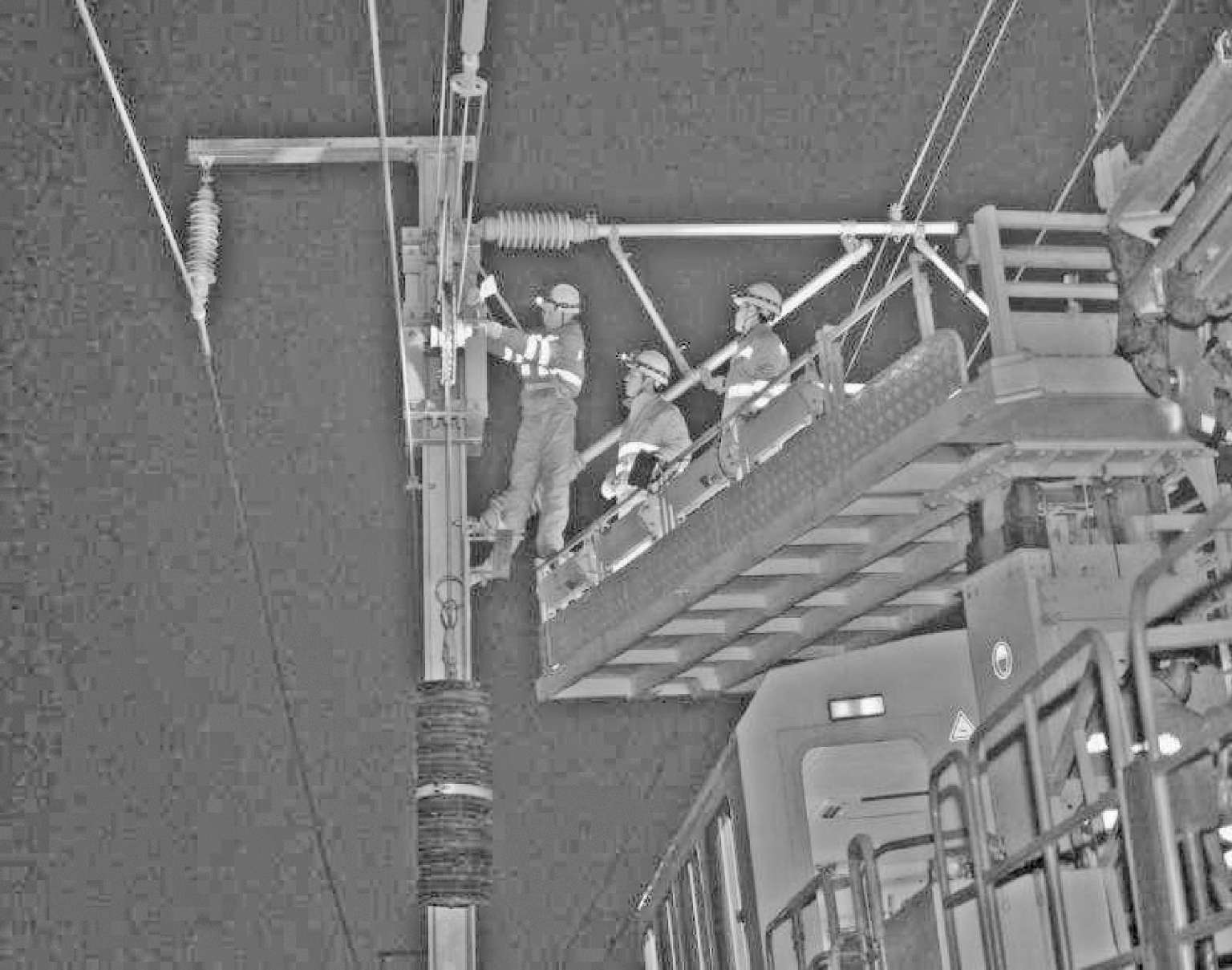

在停电检修线路作业区段的两端三相导、地线上装设接地线；同时在检修作业点（工作相线、地线）范围两侧装设个人保安线（注意：如果在检修作业点一侧或两侧已装设接地线，则相应检修作业点一侧或两侧的个人保安线可以不再装设），如图1-35 所示。

装、拆接地线或使用个人保安线时，检修人员应使用绝缘棒或绝缘绳，人体不得碰触接地线，并与接地线保持足够的安全距离。试验前详细了解当地、端口和线路经过所有地区的天气，严禁阴（雷）雨天气和大风天气进行线路参数试验。线路参数试验期间相邻（相关）线路禁止进行任何操作和作业。变更试验接线时，必须确保操作设备可靠接地。试验前必须测量线路感应电压，若大于2 kV时试验工作应暂停，并对引起感应电压的设备申请停电。除加压试验以外的其他时间，试验引线和设备必须接地良好。感应电伤亡案例见视频1-5。

课外作业

1.在哪些线路容易产生感应电？请阐述其产生的原因。

2.高铁接触网电压为 25 kV，与其距离 10 m的平行导线会产生多大电压？应如何防护？

3.针对感应电伤亡事故，应做好哪些预防措施？ B3hiAnCaZzzp61+DwubK/3f5xbxxWT2joXH66w6im9NIvhS+iYPk0c6frFb4s+w2
