微型计算机，简称微机，利用大规模集成电路和超大规模集成电路技术，将运算器和控制器集成到一块电路芯片（微处理器）上，是一种高度集成的计算机系统。因其体积小巧、价格低廉、功能强大、功耗低等特点，赢得了广泛的应用。
微型计算机的硬件系统依旧遵循冯·诺依曼原理，主要包括主机、辅助存储器、输入设备和输出设备构成，各部分通过输入/输出接口电路和总线连接，实现数据信息交换，其基本结构如图 3-6 所示。

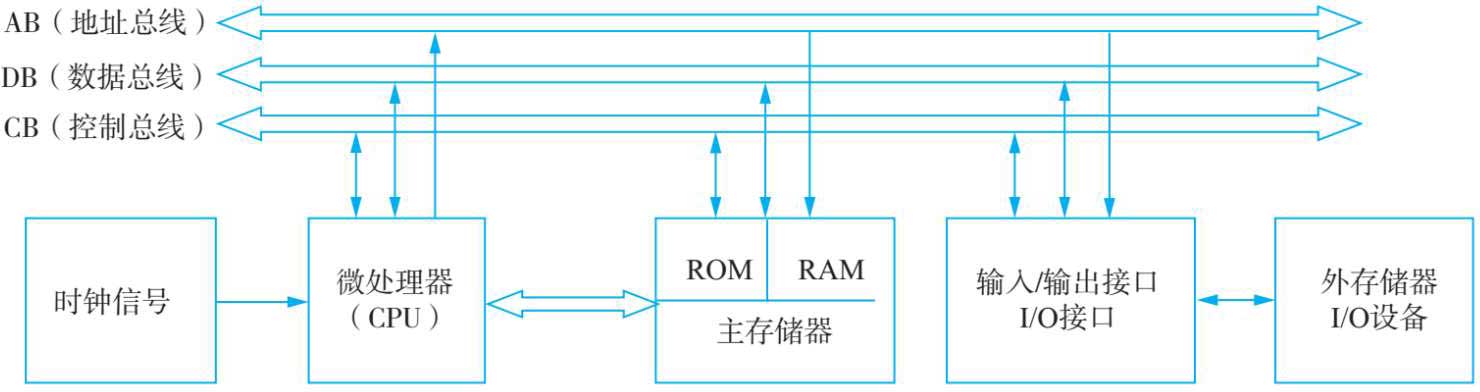

图 3-6 微型计算机硬件系统结构示意图
微型计算机硬件系统的基本配置通常包含：CPU、主板、内存条、硬盘、显示器、显卡、声卡、键盘、鼠标、机箱、电源等。根据需要还可以配置音箱、打印机、扫描仪和绘图仪等。主机箱是微机的主要设备的封装设备，有卧式和立式两种。卧式机箱的主板水平安装在主机箱的底部；而立式机箱的主板垂直安装在主机箱的右侧。立式机箱具有更多的优势。
在主机箱内安装有CPU、内存条、主板、硬盘及硬盘驱动器、机箱电源和各种接口卡等部件。主机箱面板上有一个电源开关（power）和一个重启动开关（reset）。按电源开关可启动计算机，当计算机在使用过程中无法正常运行，如死机时，按重启动开关可重新启动计算机。计算机主机箱的背面有许多专用接口，主机通过它可以与显示器、键盘、鼠标、打印机等输入/输出设备连接。
主机是指微型计算机除去输入/输出设备以外的主要机体部分。通常包括CPU、内存储器、主板、输入/输出接口和总线等，也是用于放置主板及其他主要部件的控制箱体（mainframe）。
中央处理器也被称为微处理器，是电子计算机的核心部件，主要包括控制器、运算器两大部件（见图 3-7）。此外，还包括高速缓冲存储器（Cache）以及连接这些部件的数据总线和控制总线。CPU的功能主要是编译、执行指令，以及处理计算机软件中的数据，并对所有硬件资源进行控制和调配。
图 3-7 个人计算机的CPU
高速缓冲存储器是为解决CPU和内存之间速度不匹配而引入的高速度、小容量的特殊存储器，其速度接近于CPU的速度，由静态存储芯片（static random access memory，SRAM）组成。系统按照一定的方式对CPU访问的内存数据进行统计，将经常被CUP访问的数据存储到Cache中，当CPU需要访问这些数据时，直接从Cache中进行读取，而不需要从内存中读取，从而大大提高了读取的速度。
随着CPU的速度越来越快，高速缓存也越来越重要，所以广大用户已把Cache作为评价和选购个人计算机系统的一个重要指标。Cache有 1 级、2 级和 3 级，甚至还有 4 级，但并不常见。每一级Cache都比前一级的速度慢、容量大。Cache最重要的性能指标是命中率，是指CPU在Cache中找到的有用数据占数据总量的比率。
CPU的性能指标主要有：
（1）主频
主频是指CPU的时钟频率，表示在CPU内数字振荡的速度，简单说就是CPU的工作频率，单位是兆赫（MHz）。通常情况下，时钟主频越高，CPU处理数据的速度相对也会越快。但由于不同CPU的内部结构不尽相同，主频只是CPU性能的一个方面，并不能直接说明主频的速度就是CPU运行速度的直接反映形式，但CPU主频的高低可以决定计算机的档次和价格水平。
（2）外频
外频是系统总线的工作频率，即CPU的基准频率，单位是MHz。外频是CPU与主板之间同步运行的速度，决定着整块主板的运行速度。外频速度越高，CPU就可以同时接收更多来自外围设备的数据，从而使得整个系统的速度进一步提高。
（3）前端总线频率
前端总线（FSB）频率（即总线频率）影响CPU与内存直接数据交换速度。计算方式是，数据带宽=（总线频率×数据带宽）/8，数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率。
（4）CPU字长
字长是指CPU在单位时间内一次处理的二进制数的位数，是表示运算器性能的主要技术指标。通常情况下，CPU的字长越长，运算速度就越快，运算精度就越高，CPU的性能也就越高。处理字长为 8 位数据的CPU被称为 8 位CPU，同理，处理字长为 32 位数据的CPU就是 32 位CPU。目前，CPU的位数一般为 32 位或 64 位。近年来，64 位处理器的计算机所占用的比例更多一些，因为 64 位计算机的运行速度更快。
（5）倍频系数
倍频系数是指CPU外频与主频之间的相对比例关系。在相同的外频下，倍频越高，CPU的频率也越高。但实际上，在相同外频的前提下，高倍频的CPU本身意义并不大。这是因为CPU与系统之间数据传输速度是有限的，一味追求高倍频而得到高主频的CPU就会出现明显的“瓶颈”效应——CPU从系统中得到数据的极限速度不能够满足CPU运算的速度。
（6）高速缓存
高速缓冲存储器，简称缓存，其大小是CPU的重要指标之一，缓存的结构和大小对CPU速度的影响非常大。当CPU要读取数据时，首先是从缓存中进行查找，同时将该数据所在的数据块调入缓存中，可以使得之后对整块数据的重复读取都从缓存中进行，而不必再调用内存。因此，增大缓存的容量，可以大幅度提升CPU内部读取数据的命中率，以此提升系统性能。现在CPU的缓存分一级缓存（L1）、二级缓存（L2）、三级缓存（L3）和四级缓存（L4）。目前，高速缓存作为CPU不可或缺的主要部分，已经成为性能提升的考虑因素之一，缓存的级数还将增加，容量也会不断提高。
内存储器通常是将多个存储器芯片并列焊接在一块矩形的电路板上，构成内存组，并以内存条的形式组装在主板上。如图 3-8 所示就是一个内存条。一般在计算机主板都至少有两个内存插槽，内存条可以从内存插槽上随意拆装。如果用户想要增加内存，只需把同种型号的内存条插到空闲插槽即可。

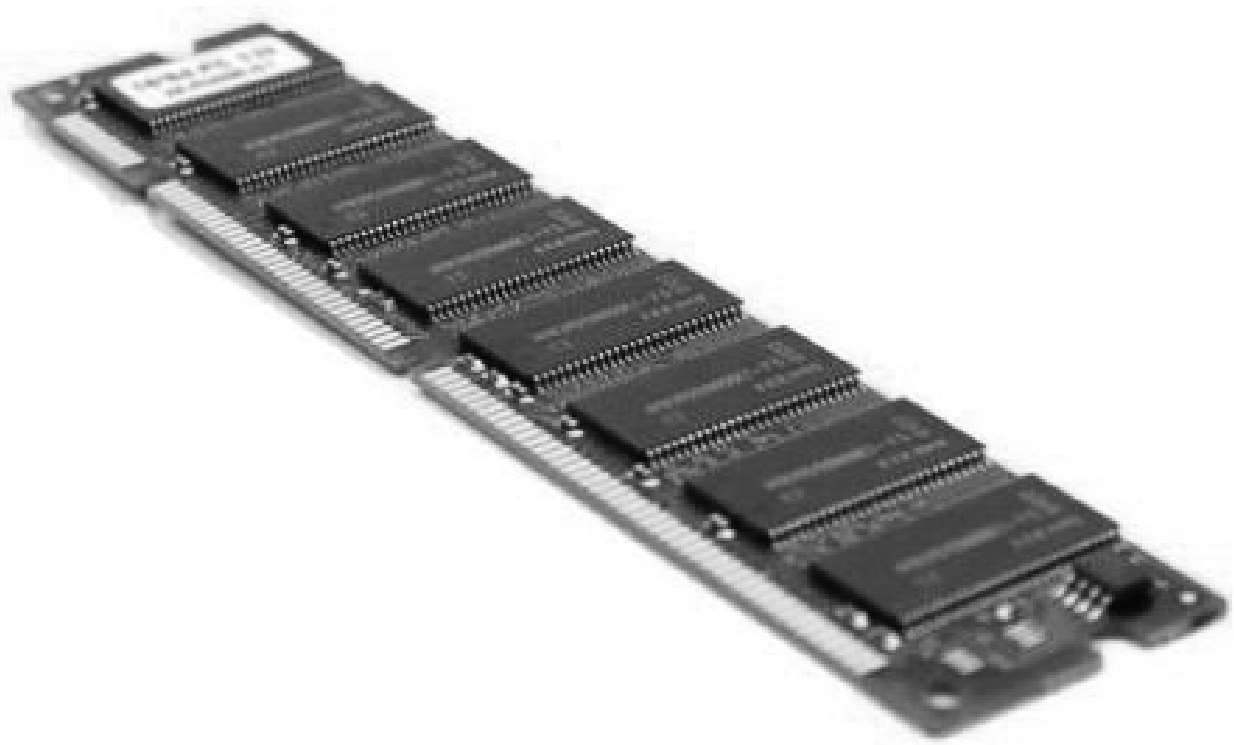

图 3-8 内存条
在微机中，内存主要指随机存储器（RAM）的部分。RAM存储器芯片又分为静态RAM（SRAM）和动态RAM（DRAM）。DDR4 SDRAM（double data-rate fourth synchronous DRAM），即第四代双倍数据速率同步动态随机存储器。“双倍数据速率”是指在时钟脉冲上升沿和下降沿都可进行读写操作；“同步”是指存储器能与系统总线时钟同步工作。此外，还有DDR、DDR2、DDR3 和DDR5。内存条的性能指标主要有：
（1）速度
内存条的速度指存取一次数据的时间，其单位为纳秒（ns）。数值越小，存取速度越快，价格也越高。半导体存储器的存取周期一般为 6~10 ns。在选配内存时，应尽量挑选与CPU的时钟主频相匹配的内存条，这样更有利于最大限度地发挥内存条的效率。
（2）存储容量
存储容量是指一根内存条可以容纳的二进制信息量，其单位为字节。内存储器的容量大小反映了计算机即时存储信息的能力。一般而言，内存容量越大，能够处理的数据量就越大，越有利于系统的运行。
（3）工作电压
由于低电压内存要低于标准电压 1.5 V，因此生产低电压内存要求更高的品质。内存条高低电压的区别就在于低压内存条比高压内存条耗电量低，更加环保。
主板，又称主机板或系统板，它是安装在机箱底部的一块矩形电路板，是微机最基本的也是最重要的部件之一（见图 3-9）。主板是主机里其他部件的载体，采用开放式结构。上面安装了组成计算机的主要电路系统，一般有CPU插槽/插座、时钟和CMOS主板、BIOS芯片、I/O控制芯片、高速缓存等元件。除此以外，主板上还有 6~15 个扩展插槽，用来插接微机外围设备的控制卡（适配器），用户可以通过更换这些插卡，局部升级微机的相应子系统，使在配置机型方面有更大的灵活性。

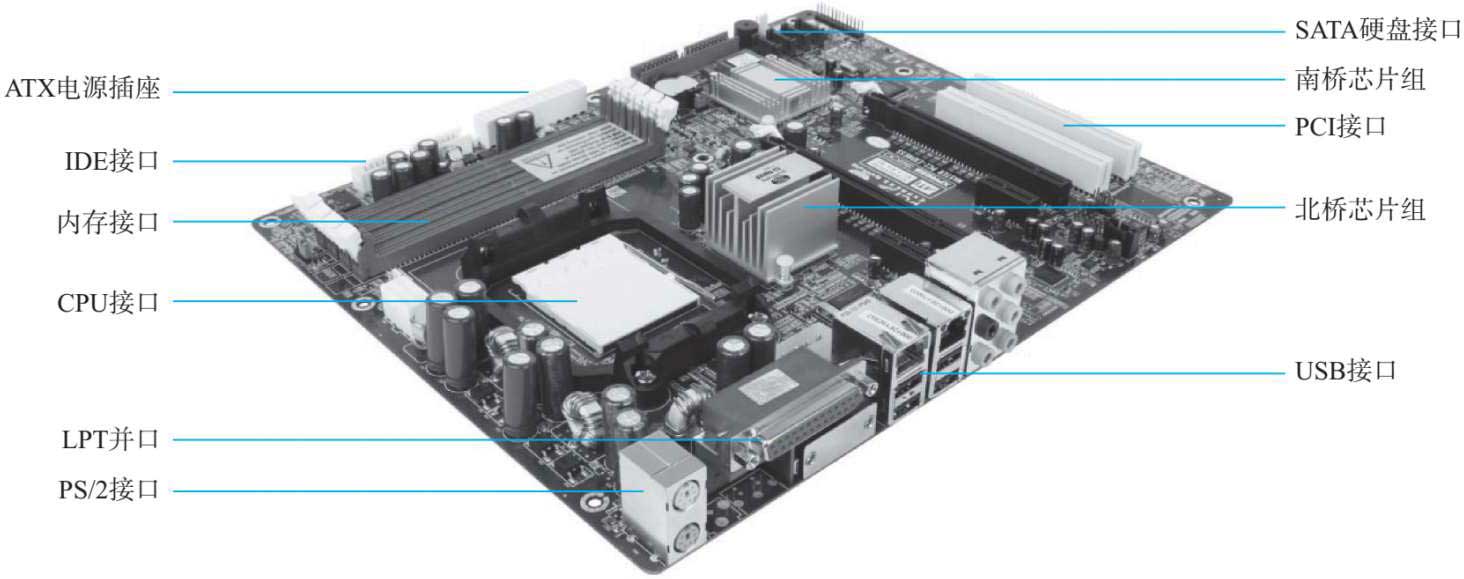

图 3-9 主板
其中，IDE接口是普遍使用的外部接口，主要接硬盘和光驱。PCI接口是目前个人电脑中使用最为广泛的接口通常用于连接显卡、网卡、声卡、SCSI控制器、RAID控制器及各种扩展卡等。SATA接口，即串行ATA，是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输。
输入/输出接口，简称I/O接口（Input/output Interface）是外围设备与CPU进行数据、信息交换的连接电路。I/O设备都是机械的或由机电装置组合而成，比如键盘、鼠标、显示器、打印机、扫描仪等，相对于高速的CPU和内存来说，它们之间在速度、时序、信息格式和信息类型等方面存在着不匹配。另外，不同外围设备的数据格式和信号形式也各不相同。因此，外围设备不能直接与CPU相连，它们之间需要通过相应的电路来完成速度匹配和信号转换，使外围设备与微机系统成为一体，以实现某些控制功能。接口的类别主要包括：
（1）总线接口
主板提供多种总线接口，如 PCI、PCI-E等，可以插入相应的功能卡，如显卡、声卡、网卡以及固态硬盘等。
（2）串行接口
简称串口，也称串行通信接口（通常指COM接口），是采用串行通信方式的扩展接口。串行接口采用一次传输 1 位二进制位的传输方式。适用于远距离通信，但传送速度较慢。
（3）并行接口
采用一次传送 8 位二进制位的传输方式。主板上提供的LPT并行口是一种增强了的双向并行传输接口，在USB接口出现以前并行接口是扫描仪、打印机最常用的接口。
（4）USB接口
通用串行总线（universal serial bus，USB）是一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于鼠标、键盘等信息通信产品，并扩展至摄影器材、数字电视（机顶盒）、游戏机等其他相关领域。USB接口支持即插即用，具有热插拔功能。最新一代是USB4，传输速率为 40 Gbit/s，三段式电压 5 V/12 V/20 V，最大供电 100 W，新型Type C接口允许正反盲插。
在微机硬件系统中，CPU通过总线连接内存构成微型计算机的主机。主机通过接口电路连接I/O设备就构成了微机系统的基本硬件结构。所谓总线，就是将计算机各个部件联系起来的一组公共信息传输线路。微机的系统结构中，连接各大部件之间的总线称为系统总线，根据传送的信号种类不同，分别用来传输数据、数据地址和控制信号。三者在工作时各司其职。
（1）数据总线
数据总线（data bus，DB）用于传送数据信息。数据总线是双向的总线，即它既可以把CPU的数据传送到存储器或I/O接口等其他部件，也可以将其他部件的数据传送到CPU。数据总线的位数是微型计算机的一个重要指标，通常与微处理的字长相一致。数据总线的宽度决定了CPU和外界的数据传送速度。
（2）地址总线
地址总线（address bus，AB）是专门用来传送地址的。由于地址只能从CPU传向外部存储器或I/O端口，所以地址总线总是单向的。通常地址总线是将地址从CPU传送给存储器或输入/输出接口，这与数据总线不同。地址总线的位数决定了CPU可直接寻址的内存空间大小。
（3）控制总线
控制总线（control bus，CB）用来传送控制信号和时序信号。控制总线中的信号是用来实现CPU对其他部件的控制、状态等信息的传送以及中断信号的传送等。控制总线的传送方向由具体控制信号而定，一般是双向的。控制信号中，有的是微处理器送往存储器和I/O接口电路的，如读/写信号；也有是其他部件反馈给CPU的，比如设备就绪信号。控制总线的宽度决定了CPU对外部器件的控制能力。
外存储器又称辅助存储器，简称外存，属于外围设备。外存既是输入设备，又是输出设备。与内存相比，外存的读取速度慢，存储容量大，价格便宜，而且断电后数据不会丢失，常作为内存的后援存储器，存放暂时不被CPU处理的数据。外存不能直接与CPU或外围设备进行数据信息交换，只能与内存交换数据。常用的外存储器有硬盘、U盘、移动硬盘等。
硬盘存储器（hard disk drive，HDD），即机械硬盘，是由一个或者多个铝制或者塑料制的碟片组成的，这些碟片外覆盖有铁磁性胶体材料，被永久性地密封固定在硬盘驱动器中（见图 3-10）。通过电子方法可以控制磁盘表面的磁化，以达到记录信息（0 和 1）的目的。硬盘是计算机中最重要的外存储器，可以存放大量数据。

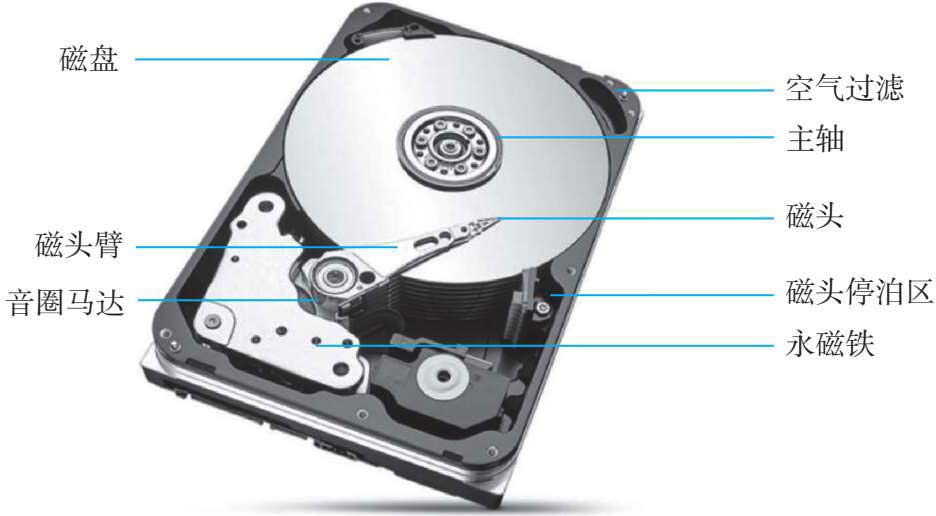

图3-10 机械硬盘内部结构
（1）硬盘的结构
磁头：硬盘中最昂贵的部件，也是硬盘技术中最重要和最关键的一环。目前，应用比较广泛的是MR磁头，而采用多层结构和磁阻效应更好的材料制作的GMR磁头也逐渐普及。
磁道：当磁盘旋转时，磁头若保持在一个位置上，则每个磁头都会在磁盘表面划出一个圆形轨迹，这些圆形轨迹就叫作磁道。磁盘上的信息便是沿着这些轨道存放的。
扇区：磁盘上的每个磁道被等分为若干个弧段，这些弧段便是磁盘的扇区，每个扇区可以存放 512 个字节的信息，磁盘驱动器在向磁盘读取和写入数据时，要以扇区为单位。
柱面：硬盘通常由重叠的一组盘片构成，每个盘面都被划分为数目相等的磁道，并从外缘的“0”开始编号，具有相同编号的磁道形成一个圆柱，称之为磁盘的柱面。
（2）硬盘的性能指标
容量：硬盘最主要的参数，容量越大越好。硬盘的容量指标还包括硬盘的单碟容量。一张盘片有正、反两个存储面，两个存储面的容量之和就是硬盘的单碟容量，单碟容量越大，单位成本越低，平均访问时间也越短。
转速（rotational speed）：硬盘内电机主轴的旋转速度，也就是硬盘盘片在一分钟内所能完成的最大转数，以每分钟多少转来表示，单位为转/每分钟（revolutions per minute，RPM）。转速的快慢是标志硬盘档次的重要参数之一，它是决定硬盘内部传输速率的关键因素之一，在很大程度上直接影响硬盘的速度。硬盘的转速越快，硬盘寻找文件的速度也就越快，相对的硬盘的传输速度也就得到了提高。
平均访问时间：指磁头从起始位置到达目标磁道位置，并且从目标磁道上找到要读写的数据扇区所需的时间。
传输速率：硬盘读写数据的速度，单位为兆字节每秒（MB/s），硬盘的传输速率取决于硬盘的接口，常用的接口有IDE接口和SATA接口，SATA接口传输速率普遍较高，因此现在的硬盘大多采用SATA接口。
缓存（Cache memory）：硬盘控制器上的一块内存芯片，具有极快的存取速度，它是硬盘内部存储和外界接口之间的缓冲器。缓存的大小与速度是直接关系硬盘传输速度的重要因素，能够大幅度地提高硬盘整体性能。一般缓存较大的硬盘在性能上会有更突出的表现。
固态硬盘（solid state drives，SSD），简称固盘，是用固态电子存储芯片阵列而制成的硬盘，由控制单元和存储单元（FLASH芯片、DRAM芯片）组成，如图 3-11 所示。固态硬盘在接口的规范和定义、功能及使用方法上与传统硬盘完全相同，在产品外形和尺寸上也完全与传统硬盘一致，但相对于传统硬盘，具有读取速度快、低功耗、无噪声、抗振动、体积小、工作温度范围大等优点。固态硬盘普遍采用SATA-3 接口、M.2 接口和PCI-E接口等。

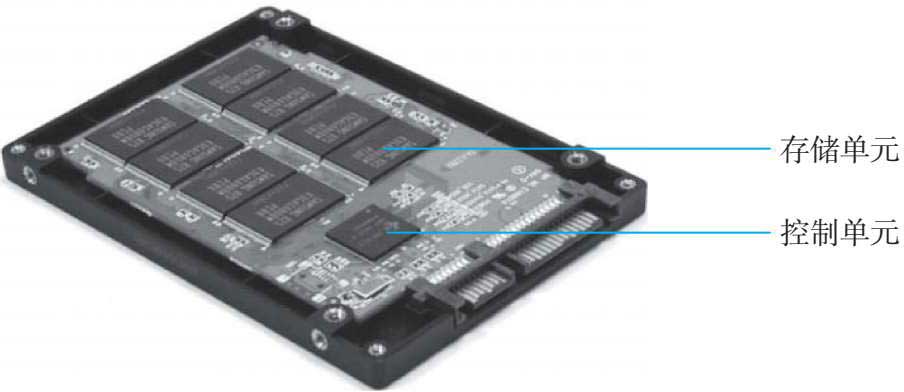

图 3-11 固态硬盘
移动硬盘是一种小巧、便于携带的硬盘存储器，可以以较高的速度与系统进行数据传输，采用USB或IEEE1394 接口，可以用在不同的硬件平台，如图 3-12 所示。移动硬盘的存储容量可达几十太字节，具有容量大、速度快、体积小、质量小、兼容性好、即插即用、安全可靠的优点。
闪存盘（flash memory），即通常所说的U盘，主要采用USB接口，是一种微型高容量小型便携式存储产品。U盘无须物理驱动器，是将驱动器及存储介质合二为一，只要接上计算机的USB接口就可独立地存储读写数据。它采用的存储介质为闪存（见图 3-13），存储容量一般为吉字节，有的甚至可以达到太字节。闪存盘体积小，重量极轻，可靠性高，存储方便，价格便宜，特别适合随身携带，越来越受到用户的青睐。

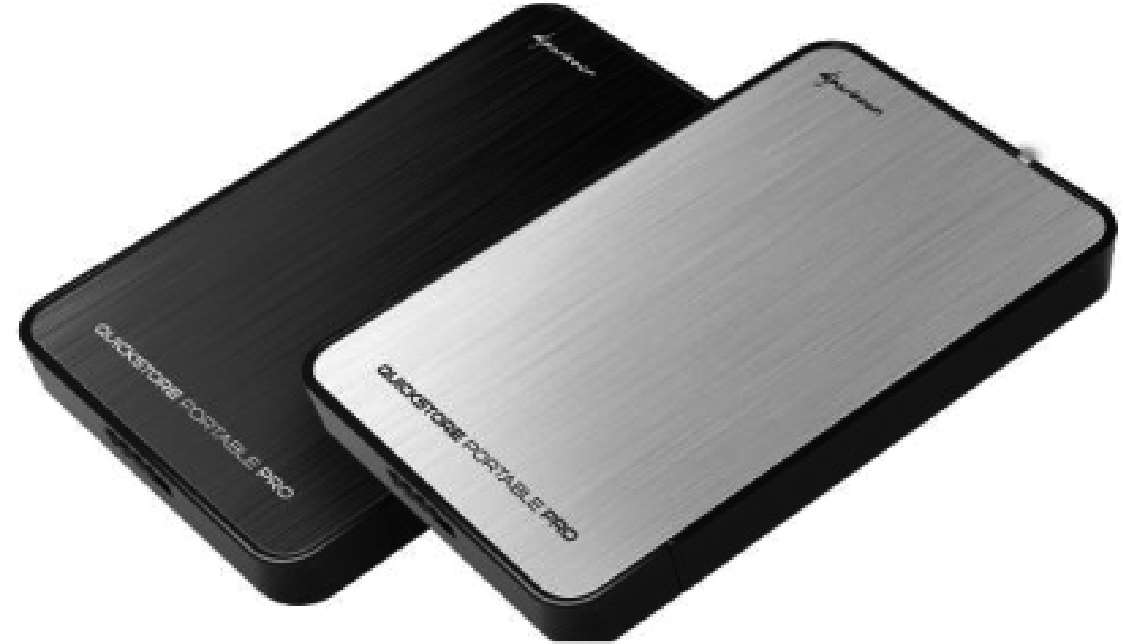

图 3-12 移动硬盘

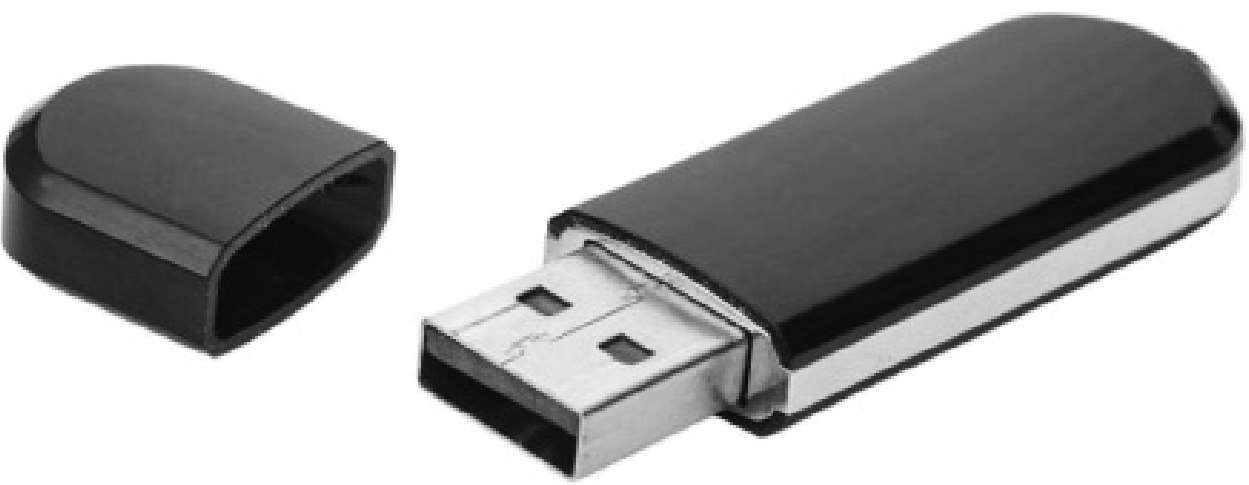

图 3-13 U盘
输入设备（input equipment）是用来向计算机内输入数据和信息的，将各种信息转换成计算机能够识别的二进制数据。常用的输入设备有鼠标、键盘、扫描仪、麦克风、条形码阅读器、手写输入设备等，通过这些设备，可以向计算机中输入文字、图片、声音、视频等信息。下面介绍一些常用的输入设备。
键盘是最常用也是最主要的输入设备，包括数字键、字母键、功能键、控制键等。通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。
按照工作原理不同，键盘可以分为机械键盘（按轴承分为红轴、青轴、茶轴、黑轴等）、塑料薄膜式键盘、导电橡胶式键盘、无接点静电电容键盘；按照键盘的外形分为标准键盘和人体工程学键盘（见图 3-14）。
鼠标的全称是显示系统纵横位置指示器，因外形酷似老鼠而得名“鼠标”，英文名为“Mouse”（见图 3-15）。通过鼠标来代替键盘的指令，可以使计算机的操作更加简便。

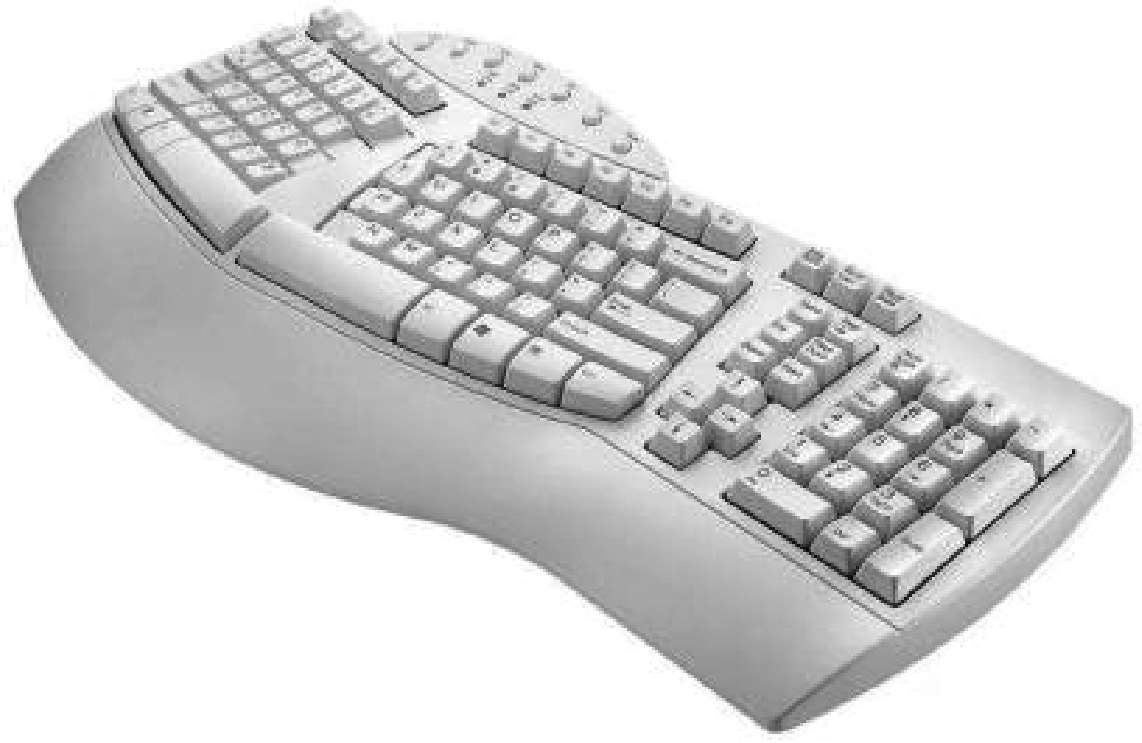

图 3-14 人体工程学键盘

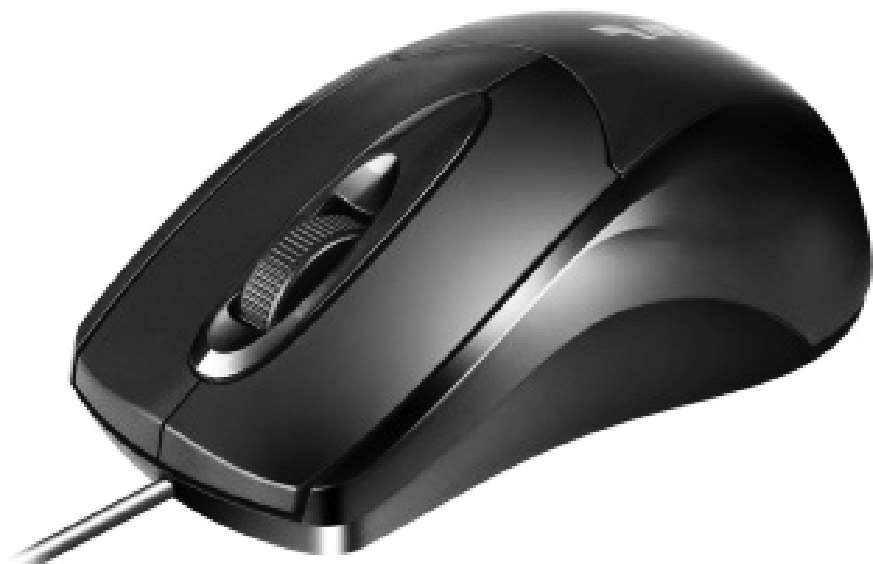

图 3-15 鼠标
鼠标按键数分类可以分为传统双键鼠标、三键鼠标和新型的多键鼠标；按工作原理不同可以分为机械式和光电式两大类；按接口分类可以分为串行鼠标、PS/2 鼠标、总线鼠标和USB鼠标四类；按使用形式不同可以分为有线鼠标和无线鼠标。现在用得比较多的是USB接口的光电式鼠标。
扫描仪（scanner）是利用光电技术和数字处理技术，将图形、图像、照片、文本等信息以扫描方式转换为数字信号输入到计算机的装置，如图 3-16 所示。
扫描仪通常作为计算机外部仪器设备，通过捕获图像并将之转换成计算机可以显示、编辑、存储和输出的图像的数字化输入设备。照片、图纸、文本页面、美术图画、照相底片，以及纺织品、标牌面板、印制板样品等三维对象都可作为扫描对象，扫描仪通过提取这些对象的原始线条、图形、文字、照片和平面实物，将其转换成可以编辑及加入文件的信息。扫描仪中属于计算机辅助设计（CAD）中的输入系统，广泛应用在标牌面板、印制板、印刷行业等。
（1）麦克风
麦克风是将声音信号转换为电信号的能量转换器件，根据其换能原理可划分为电动麦克风和电容麦克风两种。大多数麦克风都是驻极体电容器麦克风。
（2）条形码阅读器
条形码阅读器，又称为条码扫描器、条码扫描枪，它是一种能够识别条形码、读取条码信息的阅读设备，利用光学原理，把条形码的不同宽窄的黑白条纹解码后通过数据线或者无线的方式传输到计算机或者别的设备，广泛应用于超市、物流快递、图书馆等扫描商品、单据的条码。
（3）手写输入设备
电磁感应手写板、压感式手写板、触摸屏、触控板、超声波笔等都是手写输入设备。比如，手写板（见图 3-17）一般是使用一支专门的笔，或者手指在特定的区域内书写文字。手写板通过各种方法将笔或者手指走过的轨迹记录下来，然后识别为文字。可用于电路设计、CAD设计、图形设计、自由绘画以及文本和数据的输入等。

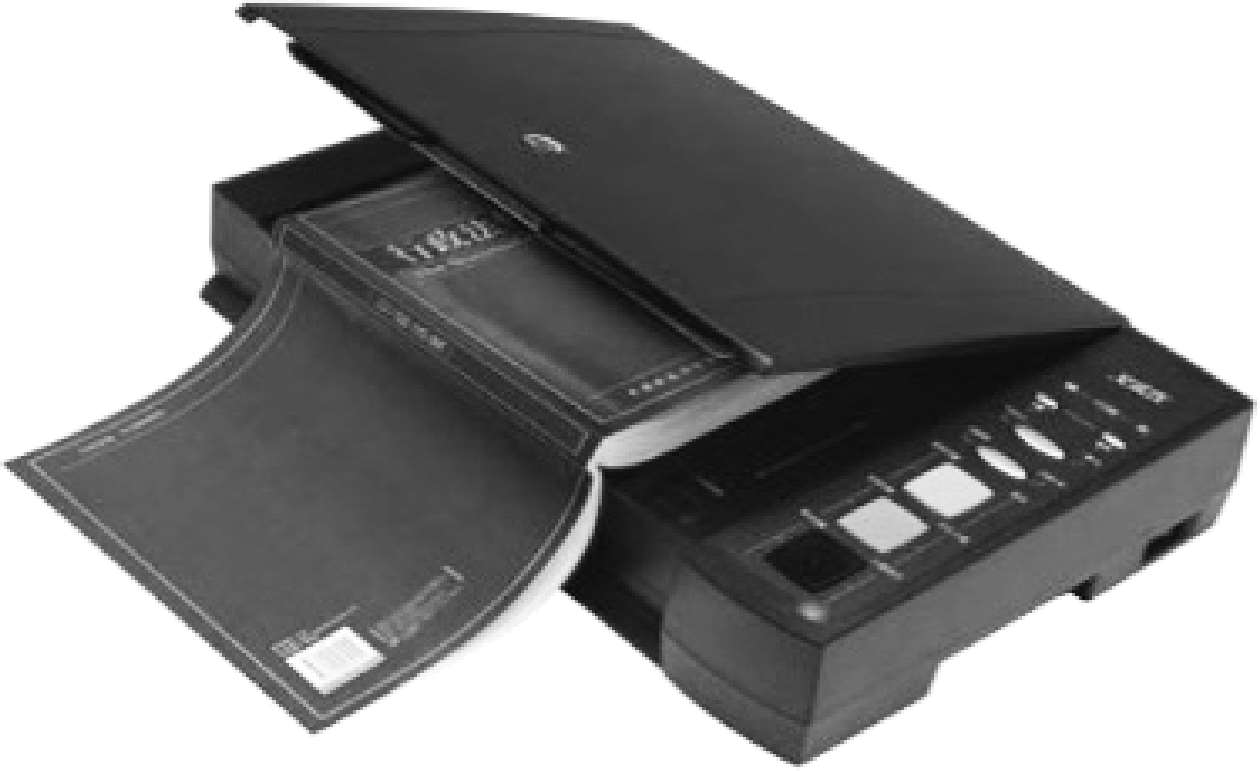

图 3-16 扫描仪

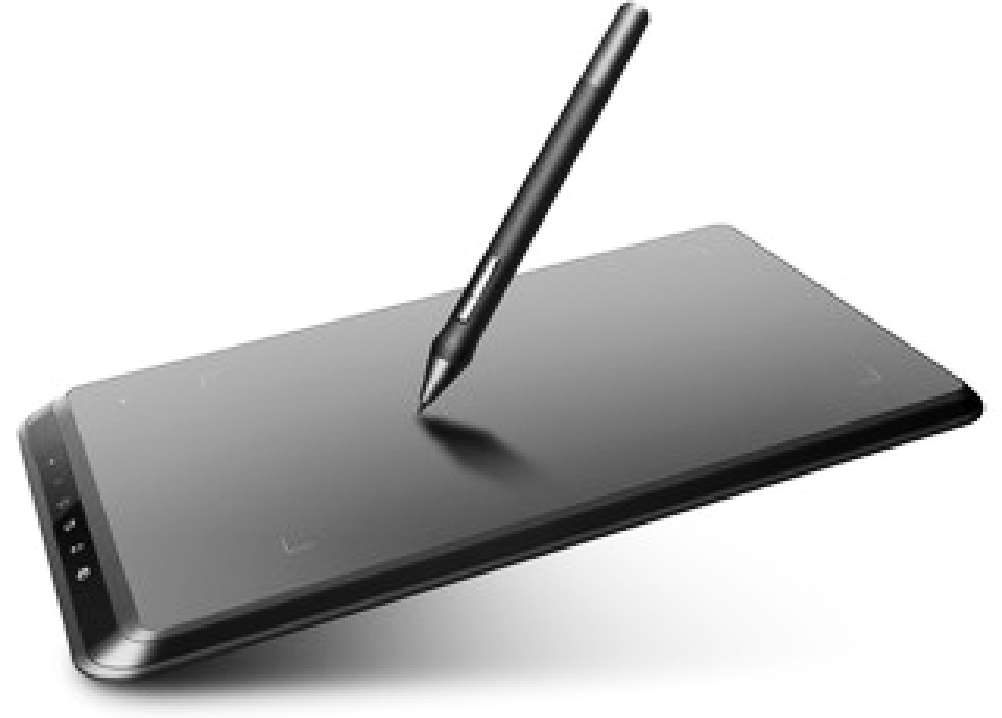

图 3-17 手写板
输出设备（output equipment）将计算机的处理结果（二进制数据信息）转换为人类熟悉的文字、图片、声音、视频等形式输出。常用的输出设备有显示器、打印机、音箱、绘图仪等。
显示器通常也被称为监视器，是微型计算机必不可少的输出设备。按显示器件不同可以分为阴极射线管显示器（见图 3-18）和液晶显示器（见图 3-19）。目前，主流显示器是液晶显示器。
不同类型的显示器应配备相应的显卡。显卡是主机与显示器连接的“桥梁”，是连接显示器和主板的适配卡，作用是控制显示器的显示方式。显卡分为集成显卡、独立显卡和核心显卡，如图 3-20 所示为独立显卡。
图 3-18 阴极射线管显示器

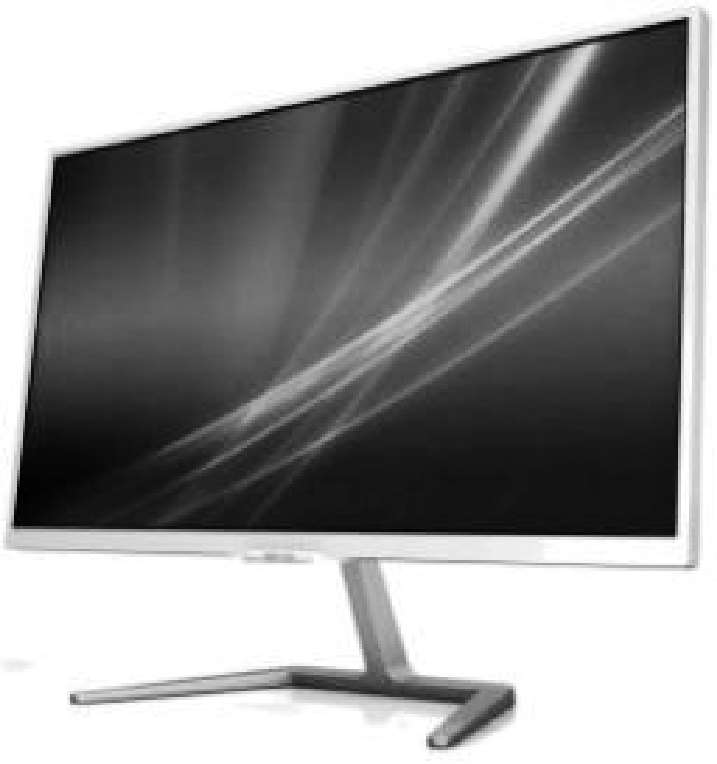

图 3-19 液晶显示器

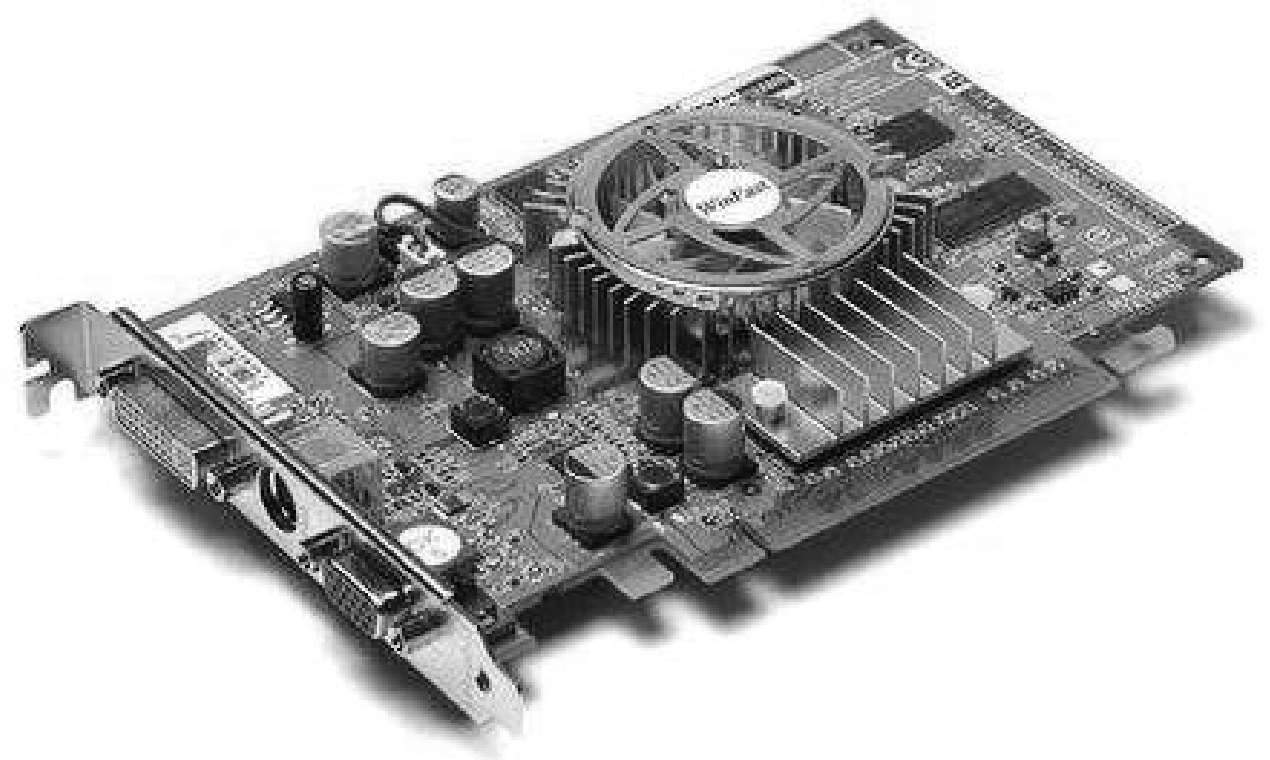

图 3-20 独立显卡
目前，购置计算机一般都选择液晶显示器，其技术参数主要有：
（1）可视范围
可视范围指屏幕的大小，是矩形液晶显示器屏幕对角线的长度，单位为英寸（1 英寸=2.54 厘米）。常见的规格有 14 英寸、15 英寸、17 英寸、19 英寸、21 英寸等。
（2）点距
点距是指屏幕上相邻两个同色像素点之间的距离。点距不同于分辨率，不能用软件来更改。在任何相同分辨率下，点距越小，图像就越清晰。目前的点距主要有 0.39 mm、0.31 mm、0.28 mm、0.26 mm、0.24 mm、0.22 mm等几种规格，最小的可达 0.20 mm。
（3）亮度
亮度的单位是坎德拉每平方米（cd/m 2 ）。品质较佳的显示器，亮度均匀，不刺眼，无明显暗区。
（4）对比度
对比度为最大亮度值（全白）除以最小亮度值（全黑）的比值，反映了显示器能否表现丰富的色阶参数。对比度越高，色彩越鲜艳饱和，层次感和立体感越好。
（5）可视角度
可视角度是在屏幕前用户观看画面可以看得清楚的范围。可视范围越大，浏览越轻松；而可视范围越小，稍微变动观看位置，画面可能就会看不全面，甚至看不清楚。
（6）响应时间
响应时间是指各像素点对输入信号的反应速度，即系统接收键盘或鼠标的指示，经CPU计算处理后，反应至显示器的时间。响应时间越短则显示动态画面时越不会有尾影拖曳现象。
（7）色彩度
色彩度指最大显示色彩数。色彩越多，图像色彩还原就越好。大多数 LCD的真正色彩为 26 万色左右（262×144 色）。
打印机（printer）是计算机的另一个重要输出设备，用于将计算机处理结果或中间结果以人类所能识别的数字、文字、符号和图形等，依照规定的格式打印在相关介质上。打印机正向轻、薄、短、小、低功耗、高速度和智能化方向发展。目前，常用的打印机有针式打印机、喷墨打印机和激光打印机。
（1）针式打印机
针式打印机是利用排成阵列打印头中的 24 根针击打复写纸，从而形成字体（见图 3-21）。打印机械装置主要包括字车与传动机构、打印针控制机构、色带驱动机构、走纸机构和打印机状态传感器。在打印过程中，用户可以根据需求来选择 2 联、3 联、4 联，甚至 6 联的多联纸张。只有针式打印机能够快速完成多联纸的一次性打印。但由于它打印速度慢、工作噪声大、打印效果较差，无法适应高质量、高速度的商用打印需要，所以目前仅应用于银行、超市等用于票单打印的地方。
（2）喷墨打印机
喷墨打印机是应用最广泛的打印机（见图 3-22），其基本原理是带电的喷墨雾点经过两个带电的偏转板时接受控制，然后在纸上形成所需字形。其优点是字符点的分辨率高，印字质量高且清晰，可灵活方便地改变字符尺寸和字体。此外喷墨打印机还具有更为灵活的纸张处理能力，在打印介质的选择上，喷墨打印机既可以打印信封、信纸等普通介质，还可以打印各种胶片、照片纸、卷纸、T恤转印纸等特殊介质。喷墨打印机采用技术主要有两种：连续式喷墨技术与随机式喷墨技术。当前市面流行的喷墨打印机都普遍采用随机喷墨技术。随机喷墨系统中墨水只在打印需要时才喷射，所以又称为按需式。
（3）激光打印机
激光打印机则是高科技发展的一种新产物（见图 3-23），其基本工作原理是由计算机传来的二进制数据信息，通过视频控制器转换成视频信号，再由视频接口/控制系统把视频信号转换为激光驱动信号，然后由激光扫描系统产生载有字符信息的激光束，最后是由电子照相系统使激光束成像并转印到纸上，分为黑白和彩色两种机型。较其他打印设备，激光打印机有打印速度快、成像质量高等优点，但碳粉、硒鼓等成像材料和配件价格较高。
图 3-21 针式打印机

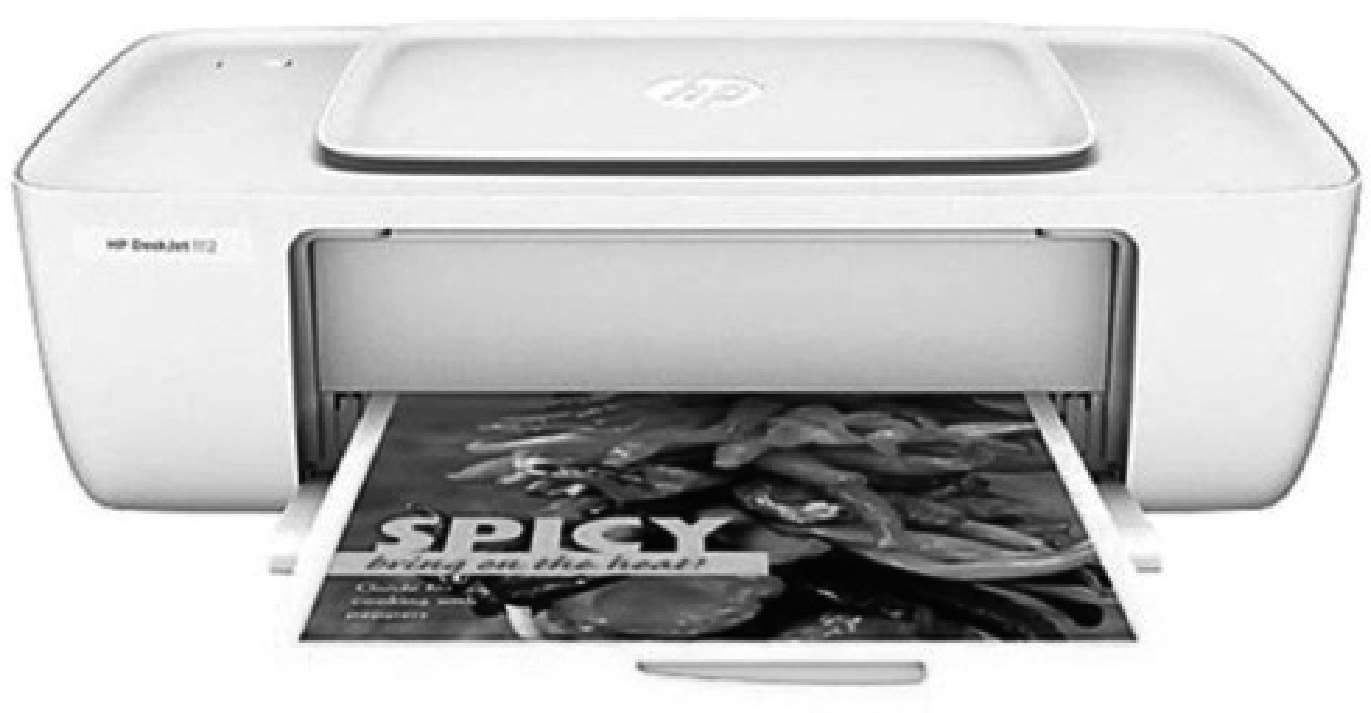

图 3-22 喷墨打印机

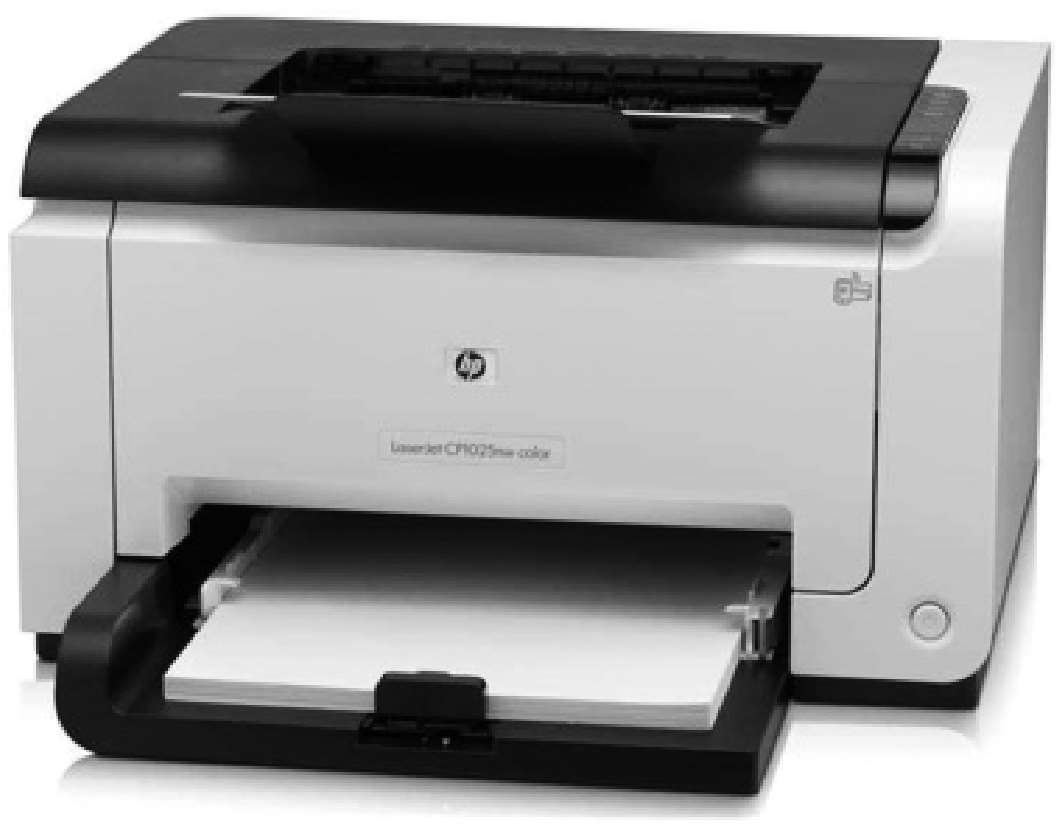

图 3-23 激光打印机
（4）3D打印机
3D打印机又称三维打印机，是采用累积制造技术的一种机器，它以一种数字模型文件为基础，运用特殊蜡材、粉末状金属或塑料等可黏合材料，通过逐层打印的方式来构造物体的技术来制造三维的物体。3D打印机将广泛应用于航天、国防、医疗、高科技、教育和机械制造等领域。
投影仪是最常见的显示设备之一，是一种可以将图像或视频投射到幕布上的设备。连接的设备可以是计算机、电视机、平板电脑和其他设备，以便将内容展示给观众。投影仪目前广泛应用于家庭、办公室、学校和娱乐等场所。
电子白板是一种集计算机、投影仪、白板、电视等多功能为一体的交互式会议或教学用具。它可以与计算机连接，将计算机上的内容投影到白板上，同时也可以在白板上直接书写或标注内容，实现无纸化办公及教学。
