坐标轴格式（Format Axes）对话框可以通过多种方式弹出，可以双击图形中的坐标轴或者单击工具栏中的
按钮，也可以单击菜单栏Change下的Frame and Origin、X Axis、Y Axis、Axes Titles等，弹出的对话框如图1.8所示。
图1.8中共有5个选项卡，分别是Frame and Origin选项卡、X axis选项卡、Left Y axis选项卡、Right Y axis选项卡和Titles & Fonts选项卡，下面具体介绍。

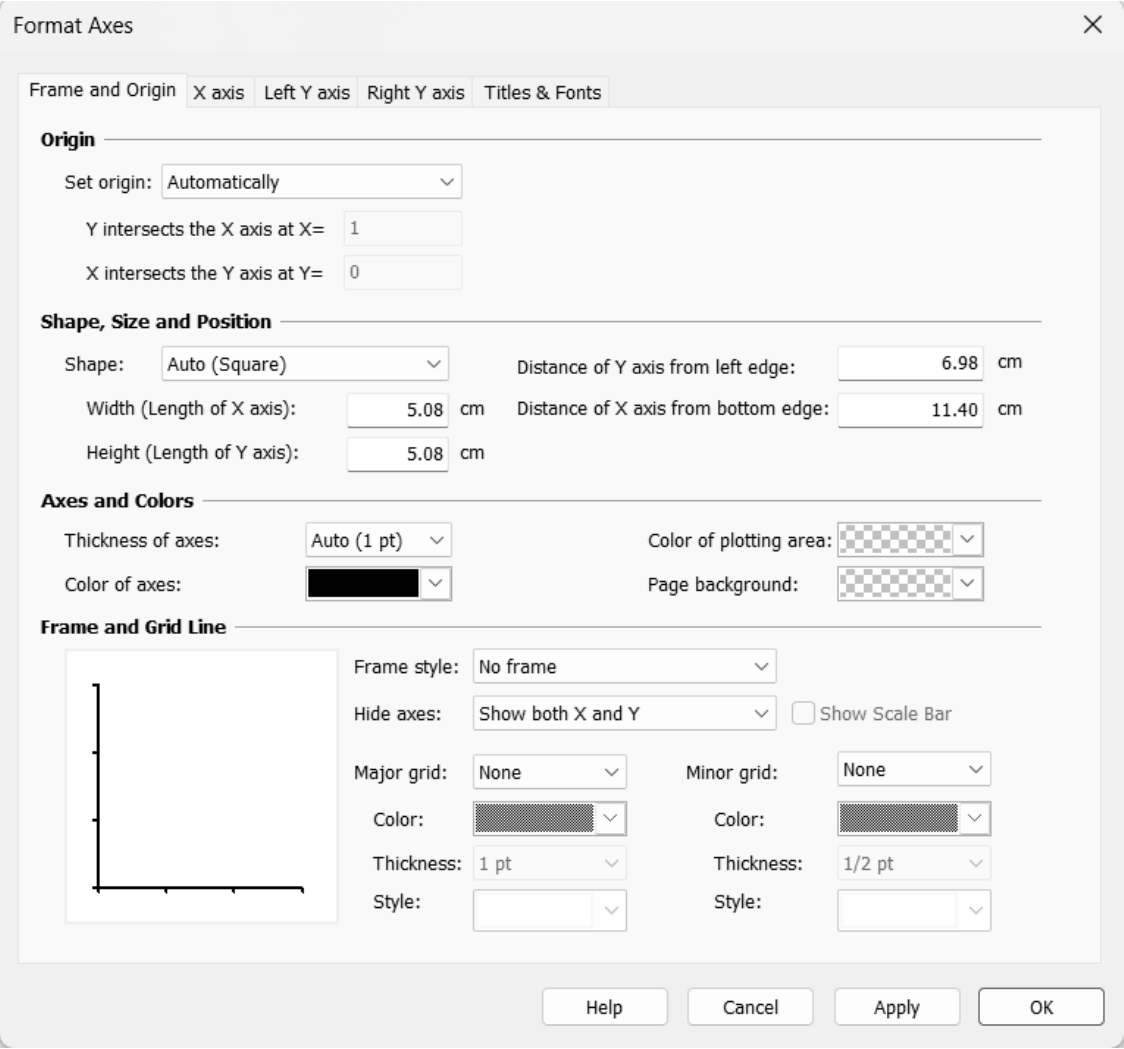

Frame and Origin选项卡可以进行坐标轴框架和原点的设置，详细介绍如下。
□ Origin系列选项用于设置坐标轴原点的位置，也就是 x 轴和 y 轴的交点。
Set origin选项提供了几个预设的原点位置，如左下角（Lower left）、左上角（Upper left）、右下角（Lower right）和右上角（Upper right），同时也支持用户自定义原点位置（Custom）。在大多数情况下，用户可能会采用软件的默认设置Automatically，即左下角。
当用户自定义原点位置（Custom）时，可通过Y intersects the X axis at X选项设置交点的 x 值，X intersects the Y axis at Y选项设置交点的 y 值。
□ Shape, Size and Position系列选项允许用户调整图形的整体形状、大小和页面上的位置。
图1.8 坐标轴格式（Frame and Origin选项卡）
例如，通过Shape选项可以选择高（Tall）、宽（Wide）、方（Square）等预设形状，或者通过自定义设置（Custom）来精确控制 x 轴和 y 轴的长度和宽度，分别通过Width选项和Height选项来设置。在大多数情况下，用户可能会采用软件的默认设置Auto（Square），即正方形。
此外，还可以通过Distance of Y axis from left edge选项设置 y 轴距页面左边缘距离和Distance of X axis from bottom edge选项设置 x 轴距页面底边距离，来控制图形在页面上的精确位置。
□ Axes and Colors系列选项，可以设置坐标轴的颜色、粗细等属性，进一步增强图形的可视化效果。其中：
➢ Thickness of axes选项可以设置坐标轴的粗细，默认为1 pt。
➢ Color of axes选项可以设置坐标轴的颜色，默认为黑色。
➢ Color of plotting area选项允许用户定义绘图区域的颜色，也就是坐标轴内部的区域，即数据点、线条、柱状图等元素所在的区域。默认是空白。
➢ Page background选项设置图表页面的背景颜色，包括绘图区域外部的部分。默认是空白。
□ Frame and Grid Line系列选项允许用户对图表的边框、坐标轴可见性以及网格线格式进行详细的设置。其中：
➢ Frame style选项可以设置图表的边框样式，比如无边框（No frame）、 x 轴 y 轴分离（Offset X & Y axes）、无刻度边框（Plain frame）、镜像刻度边框（Frame with Ticks-mirrored）以及刻度向内边框（Frame with Ticks-inward），一般保持默认，即无边框。
➢ Hide axes选项可以设置坐标轴可见性，比如 x 轴和 y 轴均显示（Show both X and Y）、隐藏 x 轴显示 y 轴（Hide X. Show Y）、隐藏 y 轴显示 x 轴（Hide Y. Show X）、 x 轴和 y 轴均隐藏（Hide both X and Y），一般默认选择 x 轴和 y 轴均显示。
➢ Show Scale Bar选项用于是否显示比例尺，一般设置不显示比例尺。
➢ Major grid选项可以设置网格线，如无网格线（None）、纵向网格线（X axis）、横向网格线（Y axis）、横纵网格线（X and Y axes），并可以通过Color选项、Thickness选项、Style选项调整网格线的颜色、粗细和线型。

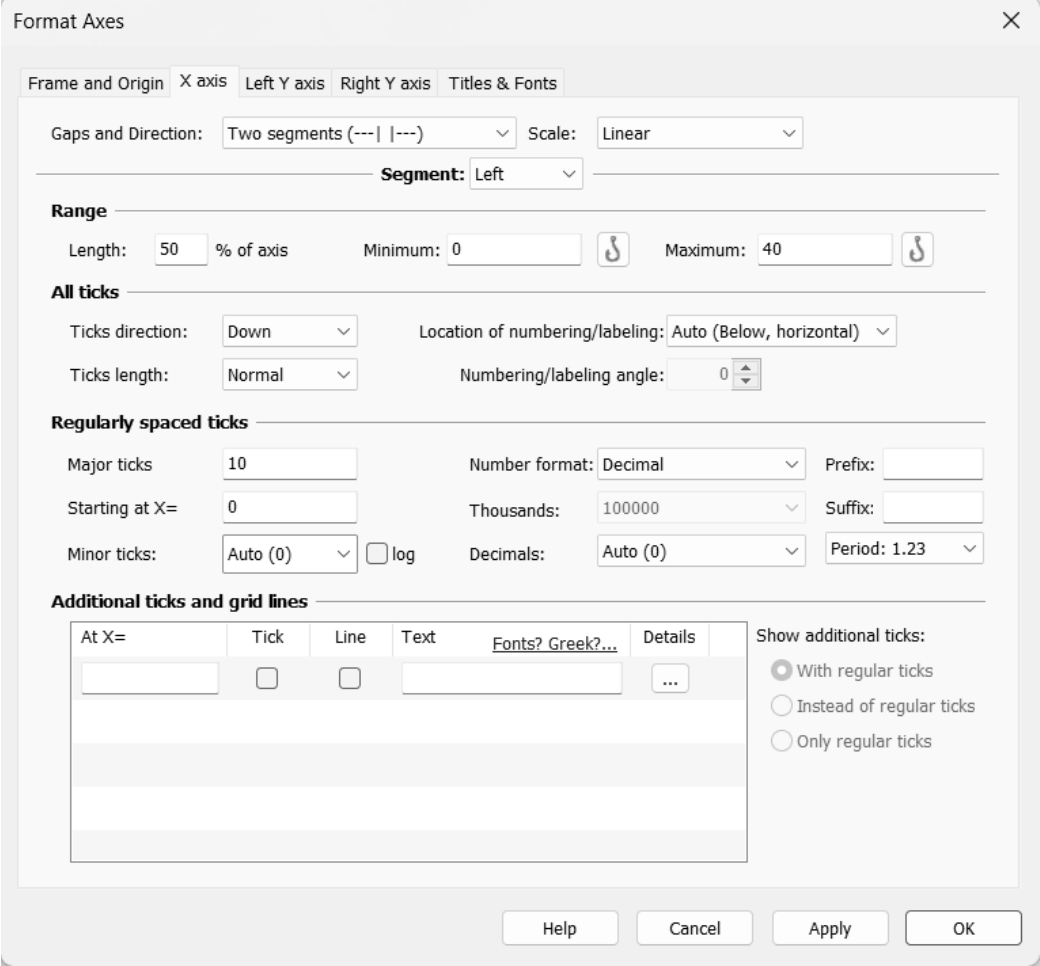

X axis选项卡可以设置 x 轴刻度线和刻度线标签等，如图1.9所示，详细信息如下。
图1.9 坐标轴格式（X axis选项卡）
□ Gaps and Direction选项用于设置 x 轴间隔和方向，如标准 x 轴（Standard）、反向 x 轴（Reverse）、Two segments（两段 x 轴）、Three segments（三段 x 轴）等。
➢ 如果 x 轴分段，Length选项可以设置 x 轴的分段比例。
➢ Minimum选项设置 x 轴的最小值。
➢ Maximum选项设置 x 轴的最大值。
□ Scale选项用于设置 x 轴的标尺，如线性 x 轴（Linear）、对数化 x 轴（Log 10、Log2或Ln）、概率化 x 轴（Probability）等。
□ All ticks系列选项可以设置 x 轴刻度线的方向、长短， x 轴刻度标签的位置、方向。其中：
➢ Ticks direction选项用于设置 x 轴的刻度方向，如无刻度线（None）、 x 轴下方（Down）、 x 轴上方（Up）和 x 轴上下均有（Both），默认是 x 轴下方。
➢ Ticks length选项用于设置刻度线长短，如非常短（Very short）、短（Short）、一般（Normal）、长（Long）、非常长（Very Long），默认是一般。
➢ Location of numbering/labeling选项用于设置刻度标签的位置和方向，默认是 x 轴下方水平放置，即Auto（Below，horizontal）。除此之外，还可设置为无刻度标签（None）、 x 轴上方水平放置（Above，horizontal）、 x 轴上方垂直放置（Above，vertical）、 x 轴下方水平放置（Below，horizontal）、 x 轴下方垂直放置（Below，vertical）、 x 轴下方自定义角度（Below，angled）。
➢ Numbering/labeling angle选项用于自定义刻度标签在 x 轴下方的角度。
□ Regularly spaces ticks系列选项用于排列 x 轴的刻度。详细见下：
➢ Major ticks选项用于设置 x 轴主刻度的间隔。
➢ Starting at X=选项用于设置 x 轴主刻度的起始点。
➢ Minor ticks选项用于设置次要刻度，取值从0～10，分别代表多少个次要刻度线。➢ log选项用于设置次要刻度是否对数化显示。
➢ Number format选项用于设置 x 轴刻度标签的显示格式，如小数（Decimal）、科学记数法（Scientific）、10的幂（Power of 10）、逆对数（Antilog）。
➢ Prefix选项和Suffix选项分别用于设置 x 轴刻度标签的前缀和后缀。
➢ Thousands选项用于设置千分位分隔符。
➢ Decimals选项用于设置小数点位数及小数点格式。
□ Additional ticks and grid lines系列选项可以在图表上额外添加刻度线和网格线等。
➢ At X=选项用于设置具体的 x 轴坐标点的值。
➢ Tick选项用于设置是否显示此处的刻度线。
➢ Line选项用于设置是否显示此处的网格线。
➢ Text选项用于设置此处显示的刻度标签。
➢ Details选项可以设置刻度线的方向和长短、刻度标签的位置和方向，以及网格线的颜色、粗细和线型等。
Left Y axis选项卡、Right Y axis选项卡可以分别对左侧 y 轴、右侧 y 轴的刻度和标签等进行设置，其与X axis选项卡（图1.9）中的选项及功能完全相同，不再重复罗列。

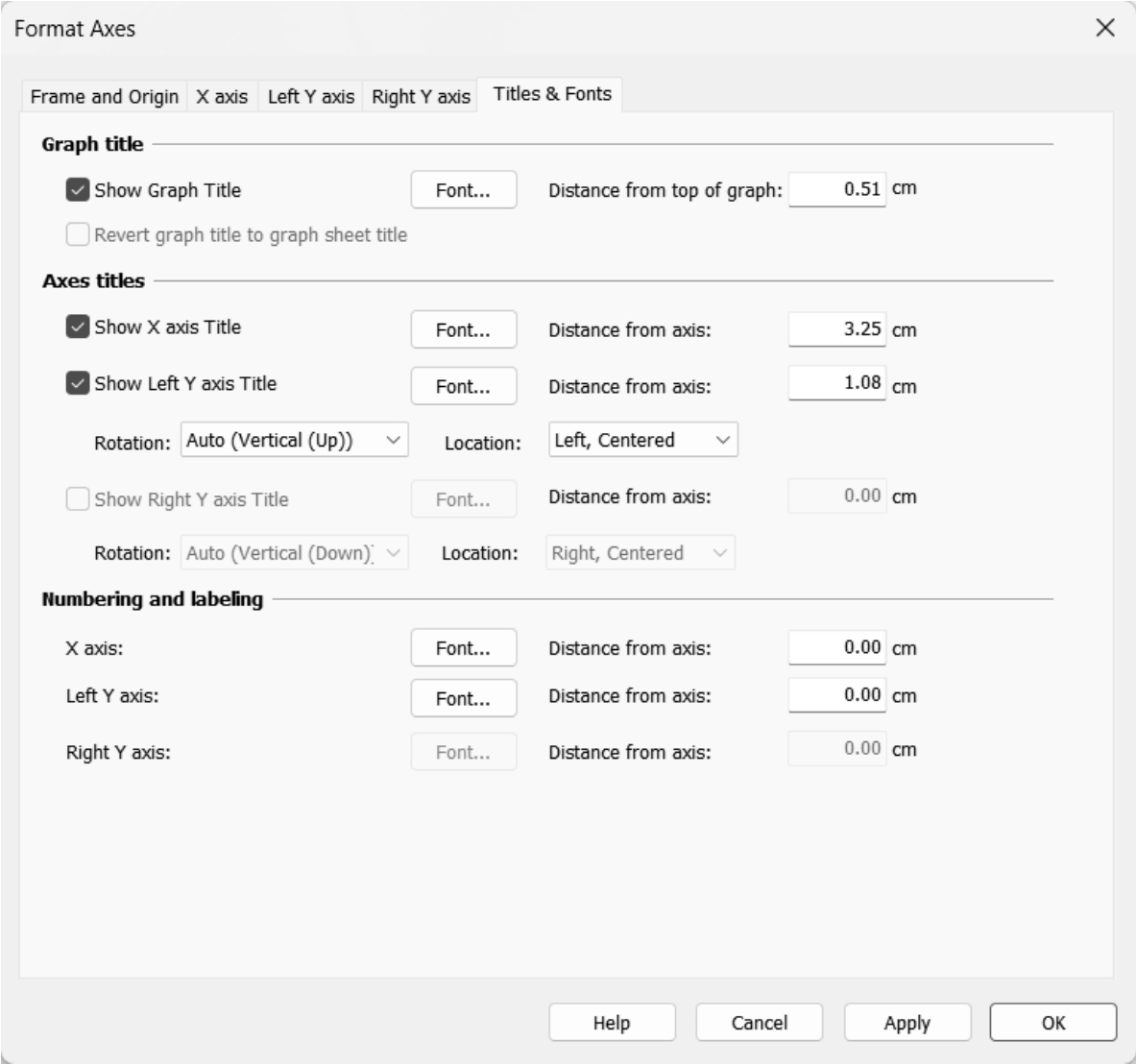

Titles & Fonts选项卡如图1.10所示，可以设置图表、坐标轴的标题及相关的字体样式，详细介绍如下。
□ Graph title系列选项可以设置图表的标题、字体以及标题与图表顶部的距离。
➢ Show Graph Title选项用于设置是否显示图表标题。
➢ Font选项用于设置标题的字体、字形和文字大小等。
➢ Distance from top of graph选项用于设置标题与图表顶部的距离。
□ Axes titles系列选项可以设置 x 轴和 y 轴的标题、字体以及标题与图表顶部的距离。
➢ Show X axis Title选项用于设置是否显示 x 轴标题。
➢ Show Left Y axis Title选项用于设置是否显示左侧的 y 轴标题。
➢ Show Right Y axis Title选项用于设置是否显示右侧的 y 轴标题。
➢ Font选项用于设置标题的字体、字形和文字大小等。
➢ Distance from axis选项用于设置标题与坐标轴的距离。
➢ Rotation选项用于旋转 y 轴标题。
➢ Location选项用于设置 y 轴标题位置。
图1.10 坐标轴格式（Titles & Fonts选项卡）
□ Numbering and labeling系列选项用于设置坐标轴刻度标签的字体、刻度标签与坐标轴的距离等，与前面选项的含义相同，不再赘述。
当以上选项均设置完成之后，可以单击Apply按钮应用，或者单击OK按钮，相应的设置将会映射到图形上。
