1.5　图形格式

图形格式（Format Graph）界面可以通过多种方式弹出，可以双击图形的内部区域或者单击工具栏中的 ，弹出的对话框如图1.11所示。

图1.11中共有4个选项卡，分别是Appearance选项卡、Data Sets on Graph选项卡、Graph Settings选项卡和Annotations选项卡。

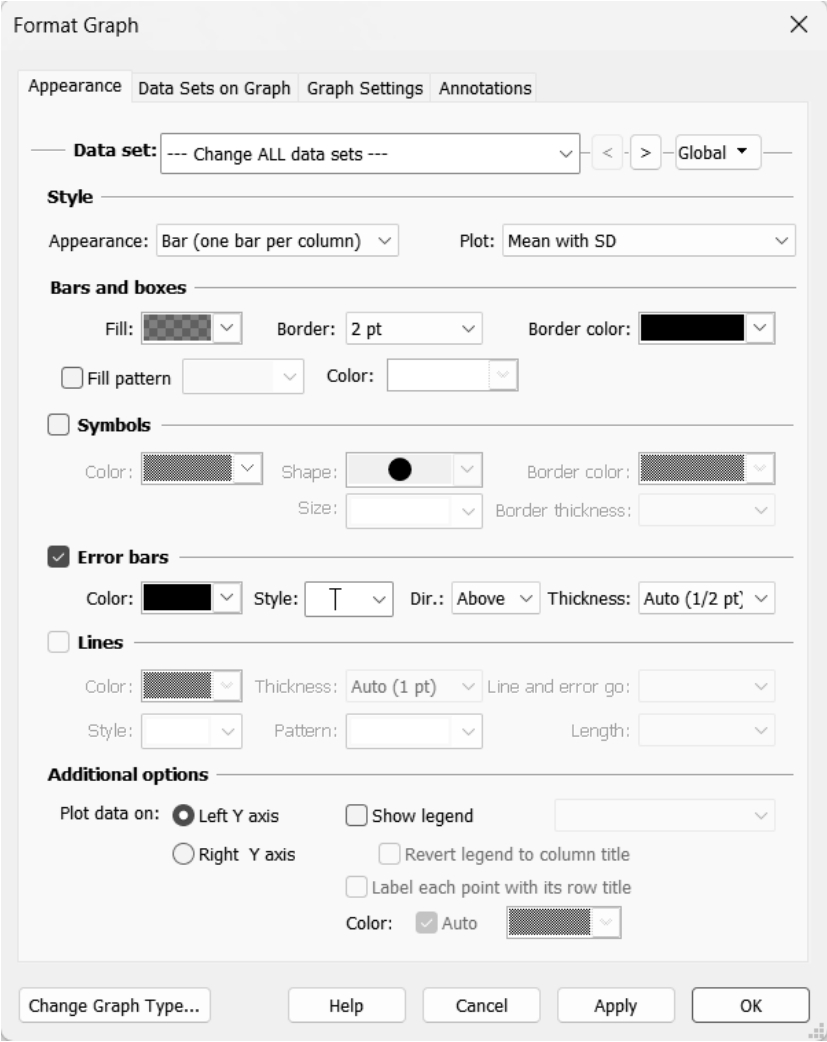

1．Appearance选项卡

Appearance选项卡主要用于设置图表整体外观，包括颜色、线条粗细和填充等。

□　Data set选项用来选择针对数据表中的哪一列数据绘制的图形元素进行设置。通常是每一列单独设置，而不是Change ALL data sets。

□　Style系列选项中的Appearance选项用来设置绘制的图形类型，可以是散点图（Scatter dot plot）、条形图（Bar）、小提琴图（Violin plot）和箱式图（Box and whiskers）等；Plot选项用来设置绘制哪些统计量。比如均数±标准差（Mean with SD）、均数±标准误（Mean with SEM）等。

□　Bars and Boxes系列选项中的Fill选项用于为图表中的选定区域设置填充颜色；Border选项用于为图表中的选定区域设置边框粗细；Border color选项用于为图表中的选定区域设置边框颜色；Fill pattern选项用于为图表中的选定区域设置填充图案；Color选项用于为图表中的选定区域设置填充图案的颜色。

□　Symbol系列选项中的Color选项用于设置散点的颜色；Shape选项用于设置散点的形状；Size选项用于设置散点的大小；Border color选项用于设置散点边框的颜色；Border thickness选项用于设置散点边框的粗细。

□　Error bars系列选项中的Color选项用于设置误差线的颜色；Style选项用于设置误差线的类型；Dir选项用于设置误差线的方向；Thickness选项用于设置误差线的粗细。

□　Lines系列选项中的Color选项用于设置线的颜色；Thickness选项用于设置线的粗细；Style选项用于设置线的类型；Pattern选项用于设置线的形状。

□　Additional options系列选项中的Plot data on选项用于设置绘制在左侧 y 轴或者绘制在右侧 y 轴；Show legend选项用来显示图例；Revert legend to column title选项用来更改图例名称顺序。

2．Data Sets on Graph选项卡

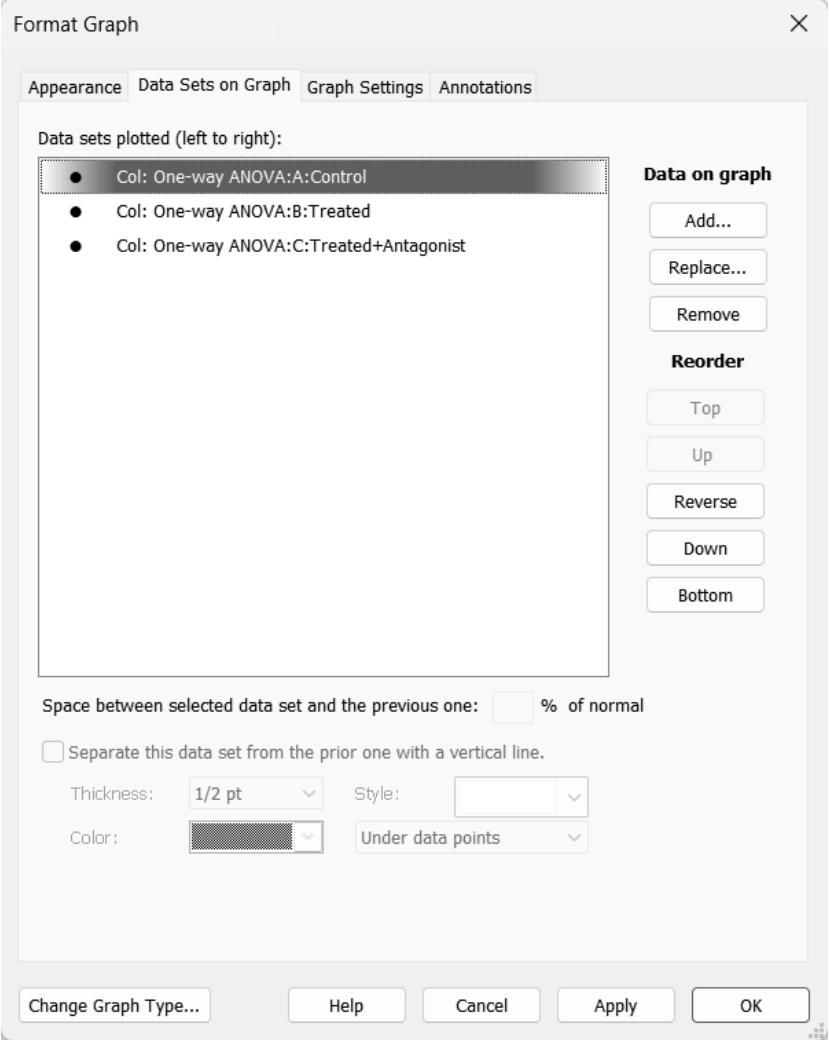

Data Sets on Graph选项卡如图1.12所示。Data Sets on Graph选项卡允许用户管理和调整图表上不同列的数据，以此来绘制图形。其中：Data on Graph系列选项用于列数据的添加、替换、删除；Reorder系列选项用于列数据的顺序调整。

3．Graph Settings选项卡

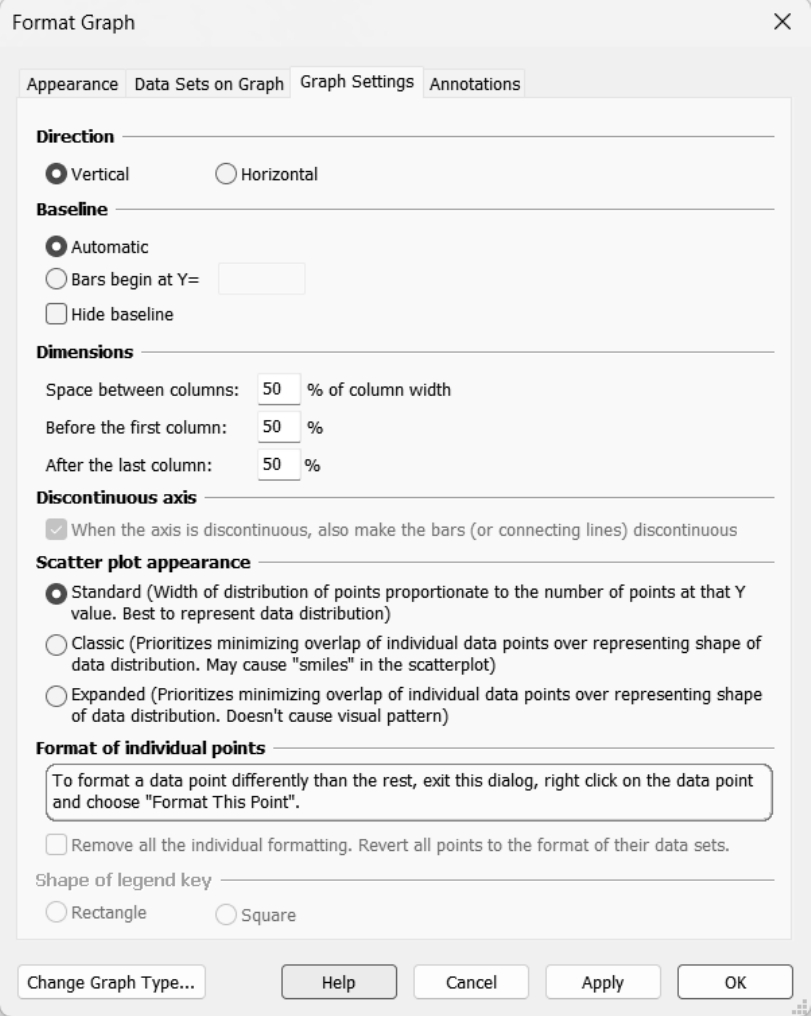

Graph Settings选项卡如图1.13所示。其中：Direction选项用于设置图形的方向，默认是垂直（Vertical）；Baseline选项用于设置图形的起始位置，一般保持默认；Dimensions选项用于设置柱形图的间隔，包括柱形图间的间隔、第一个柱形图前间隔、最后一个柱形图后的间隔；Scatter plot appearance选项用于设置散点的外观。

4．Annotations选项卡

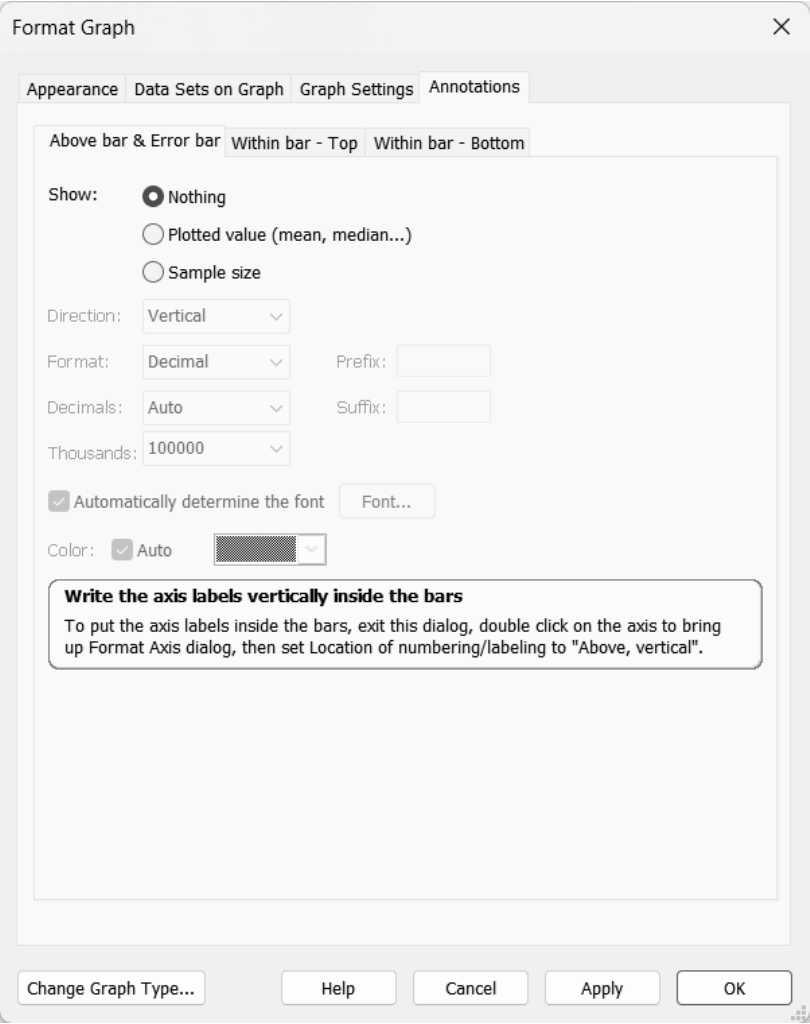

Annotations选项卡如图1.14所示。Annotations选项卡可以在图形上添加统计量，如自动添加平均值、样本量等，此处一般设置为不添加任何统计量，即将Show选项设置为Nothing。
