外科腔镜设备是一种带有微型摄像头，将现代电子、光学与器械融为一体的精密手术仪器设备。常用设备主要包括摄像监视系统、二氧化碳气腹机系统、操作器械系统。
摄像监视系统由内镜摄像主机（见图1-28）、内镜冷光源主机（见图1-29）、摄像镜头（见图1-30）组成。

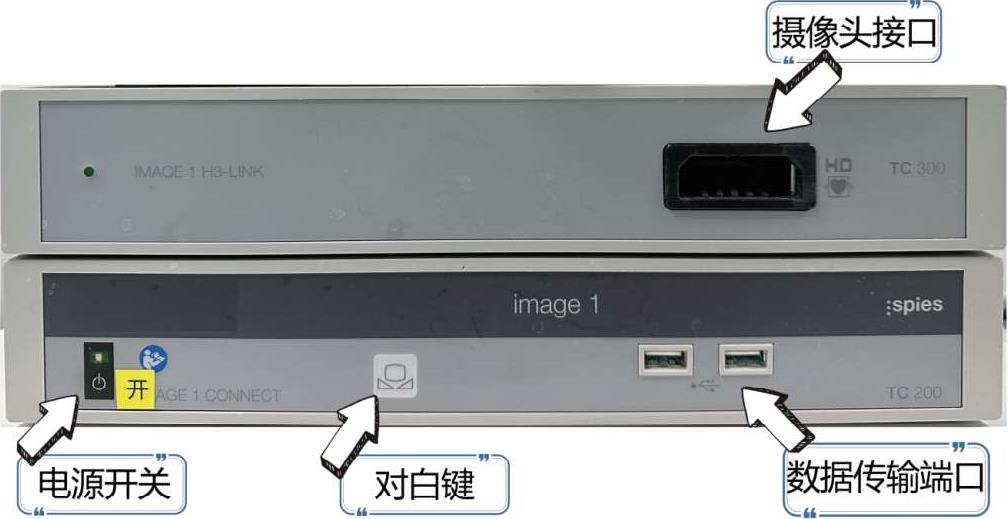

图1-28 内镜摄像主机

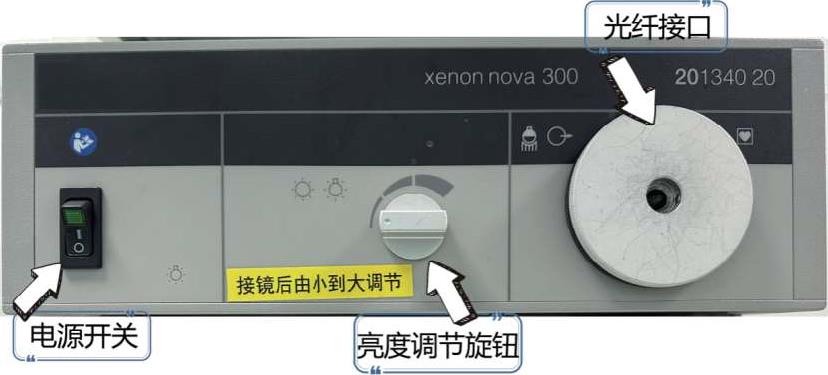

图1-29 内镜冷光源主机

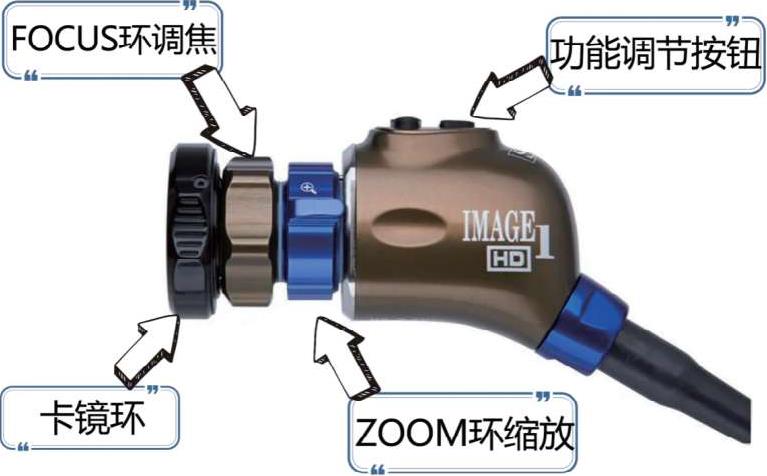

图1-30 摄像镜头
二氧化碳气腹机系统由内镜二氧化碳气腹主机（见图1-31）、气腹连接管（见图1-32）组成。

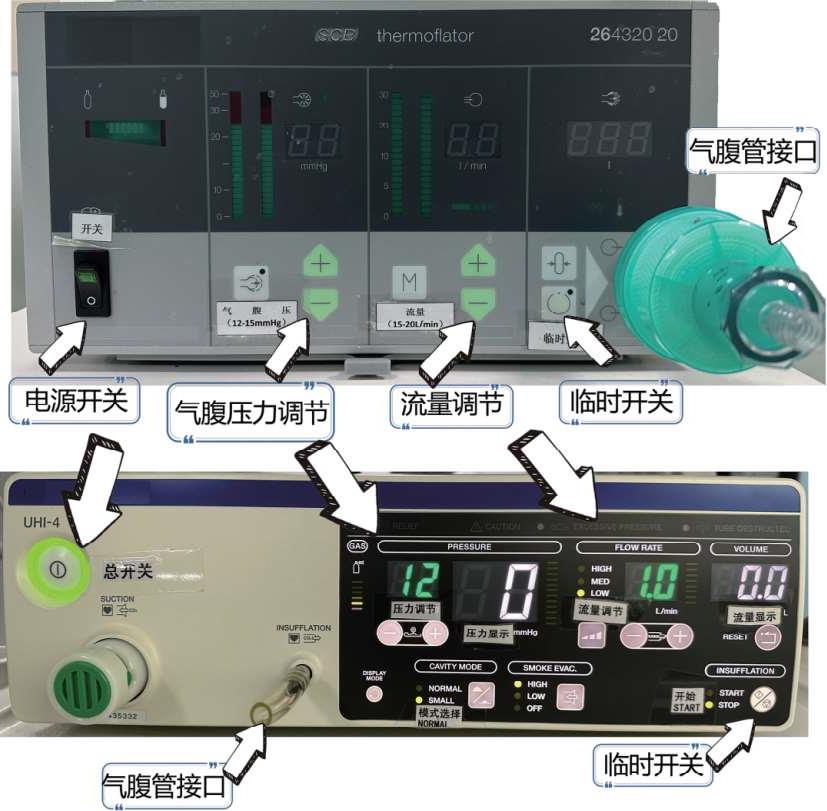

图1-31 内镜二氧化碳气腹主机
图1-32 气腹连接管
操作器械系统包括一系列电外科设备（见图1-33）。普通的单双极能量平台，工作原理是利用热能进行分离止血；超声刀能量平台的工作原理是利用超声振动机械能进行分离止血；电外科工作站是普通单双极能量平台的升级，能对功率、作用时间等实现更精准的控制，取得更优异的工作效果。

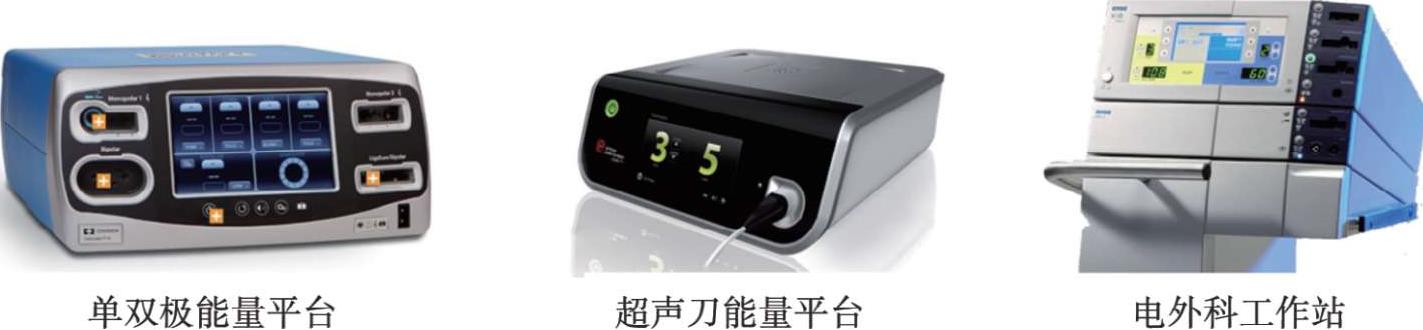

图1-33 电外科设备
（1）输出分辨率不小于1920 × 1080P，逐行扫描，全数字化信号传输。
（2）图像色域范围BT. 2020、BT. 709。
（3）图文工作站功能可术中记录1920 × 1080P全高清录像及3840 × 2160P超高清图片。有至少3个USB接口和SD卡高速数据传输端口，可实现拍照、视频录制、视频回放、手术档案存储等。
（4）主机可同时处理两路图像信号，支持标准画面与增强画面同屏对比显示。
（5）可实现单平台双镜联合，支持两幅不同内镜图像在同一监视器分屏显示。
（6）自动曝光：自动1 /60～1 /10000s，可根据手术需要，动态调节画面亮度，对暗处增亮，并降低反光。
（7）支持至少2种腔镜光谱分析处理模式，可提高对血管的辨识度。
（8）可通过画中画功能实现至少4种同屏显示模式。
（9）支持术野画面至少5级亮度可调。
（10）支持术野画面至少3倍电子放大功能，7级可调，具备自适应缩放功能。
（11）至少2种纤维镜图像优化功能。
（12）术野画面可实现上下、左右及180°翻转功能。
（13）通过摄像头可操控手术设备，如气腹机，电子调光冷光源，并可实现与一体化手术室无缝连接。
（14）可预设功能至少包括调节白平衡、亮度、色彩、拍照、术野录像等。
（15）分辨率不小于1920 × 1080P，具有高清数字双DVI输入接口和模拟信号接口。
（1）将摄像头接入图像处理器。
（2）开启主机电源，启动机器。
（3）待检测完成后，将镜头对着纯白色表面（如白色敷料），扶镜医生或巡回护士按对白键（见图1-34）。
图1-34 调节白平衡键图标
（4）显示屏出现白平衡调节中提示，待出现“调节成功”后，方可移动镜头。
（5）通过镜头调焦环、齐焦调节环、控制按钮等对画面清晰度进行调节。
（1）色温6000K。
（2）LED灯泡，寿命≥30000h。
（3）具有SCB集总控制功能，可实现光源亮度自动调节。
（4）具有待机键，可一键开启或关闭照明。
（5）安全等级：CF级，对电击防护程度高，对漏电流控制严格，可用于心脏相关内窥镜手术。
（1）将光纤接入冷光源主机。
（2）开启主机电源，启动机器。
（3）待检测完成后，将光源亮度调节旋钮从小到大调节，一般建议采用50％光亮度。
（4）调节好光亮度，按临时开关键（见图1-35）。
图1-35 临时开关键图标
（1）45L/min的强大流速和高流量气源。
（2）腹腔压力精度± 3mmHg。
（3）噪声＜ 40dB （A）。
（4）具备自动减压和自动报警功能。
（5）流速设置有3种模式（高、中、低）。
（6）可实时动态监测气腹流速、气腹压力及气体流量。
（7）应包含气体过滤器，过滤部分对0.5μm及以上微粒的滤除率应不小于90％。
（8）供气要求，钢瓶供气为高压供气：7～70bar，中央供气为低压供气：3.3～7bar。
（9）气腹压力：成人：12～14mmHg （＜ 15mmHg）；儿童：7～9mmHg；新生儿：6～7mmHg；腔镜乳腺、甲状腺患者：6mmHg。注意：避免腹压长时间＞ 20mmHg；结合患者情况选择压力，采用满足手术需要的最小压力。
（10）气体流量：开始充气时，气体流量设定为低流量（0.5～1L/min），使二氧化碳缓慢进入腹腔，防止腹压骤然升高，影响心肺功能；腹压达到3mmHg时，可调整为中高流量（3～10mmHg），直至达到设定的腹腔压力并维持该水平。
（1）将二氧化碳主机连接气源，打开气源开关，检查有无漏气。
（2）开启主机电源，启动机器。
（3）根据手术需要，调节好参数，参数设定可参考表1-1。
（4）打开临时开关（注气键）。
表1-1 二氧化碳参数设定参考值
（1）彩色液晶屏，集中显示输出参数，中文界面，触摸按键调控参数，屏幕亮度、音量可调。
（2）具备单极电凝、单极电切、双极电凝、双极电切、大血管闭合、双极等离子功能，满足所有外科的各种开放、腔镜手术要求。
（3）具有功率峰值调节系统及切割控制系统，可检测阻抗，实时调整输出，保证输出功率随阻抗变化而自动调控。
（4）单极：自动电切、高能电切、无血电切，切割效果最大8 级可调，最大功率≥300W，1W步进可调。柔和电凝、强力电凝、喷射电凝、经典电凝，凝血效果最大8 级可调，最大功率≥200W，1W步进可调。
（5）双极：双极柔和电凝，效果最大8级可调，最大功率≥120W，并可实现自动启动功能。双极电切，效果最大8级可调，最大功率≥100W，可实现组织精细分离功能。
（6）大血管闭合功能。
①可以直接闭合7mm以下的血管，保证闭合的安全。
②具有闭合智能化自动提示功能。
③器械均为可高温、高压消毒重复使用配件。
（7）等离子双极功能。
①在盐水介质中实现切割和电凝，可减少水中毒的风险。
②具有8档效果调节，功率自动调节功能。
（8）具有中性电极智能监测报警系统，可实时显示接触电阻，当电流超过300mA，主机自动切断输出，避免因电流过大造成烫伤。
（9）可自由命名存储至少50 组手术程序，且可通过脚踏自由切换程序，实现无菌操作。
（10）具备脚踏控制及手控功能，单极、双极、多功能模式可共用同一个脚踏接口。
（11）主机频率＜ 360kHz，可大大降低对周围设备的干扰。
（1）“MONOPOLAR”“Std Mono”为单极模块。切割模式（Cut）和凝血模式（Coag）。纯切（Pure），电灼（Fulg），凝血（Blend），喷洒（Spray）。
（2）“BIPOLAR”为双极模块，包含精准双极（Low Bipolar）、标准双极（Standard Bipolar）、宏双极（Micro Bipolar）。
