半导体的发现与突破，揭开了电子技术发展的新篇章。尽管早期对半导体的认识存在诸多技术瓶颈，科学家们通过不断的实验与探索，逐步揭示了半导体材料的独特特性，铺平了晶体管等电子器件的诞生之路。肖克利的理论基础为理解半导体材料的电子行为提供了关键支持，并引领了半导体器件的设计与创新。
本节将详细探讨从早期实验到晶体管雏形的过程，回顾肖克利等科学家如何突破理论与技术的限制，推动半导体器件的发展。随着第一代半导体器件的诞生，电子学迎来了新的发展阶段，为后续的技术进步奠定了坚实的基础。
半导体技术的早期探索源于科学家们对材料导电性差异的兴趣。20世纪初，物理学家们已经逐渐认识到，某些材料既不像金属那样良好导电，也不像绝缘体那样完全不导电，而是呈现出某种独特的导电性。虽然这种材料的特殊性早期并未引起广泛关注，但它的潜力逐步被发现，并为后来的半导体技术奠定了基础。
最早的半导体实验可以追溯到19世纪。英国物理学家约翰·特鲁比（John Tyndall，如图2-1所示）在19世纪60年代首次观察到，当一些矿物材料暴露在光照下时，其导电性发生了显著变化。
这一现象为后来的研究奠定了基础，尽管当时人们并未能理解这种现象的本质。随着实验的深入，科学家们发现，某些材料在受到外部电场或光照影响时，其导电性呈现出不同于金属或绝缘体的独特行为。
然而，直到20世纪初，科学家们才开始对半导体材料进行更系统的研究。1913年，德国物理学家沃尔夫冈·泡利（Wolfgang Pauli，如图2-2所示）提出了泡利不相容原理，为电子在原子中的行为提供了理论基础。
尽管这一原理在半导体研究中并未得到直接应用，但它为后来的量子力学发展提供了重要的框架。与此同时，科学家们逐渐认识到，电子在材料中的行为不仅仅依赖原子的排列，还受到能带结构的影响，这为半导体材料的理论基础打下了基础。
图2-1 约翰·特鲁比
图2-2 沃尔夫冈·泡利
20世纪20年代，物理学家们开始更加注重对半导体材料的微观结构和电子行为的研究。在此过程中，技术瓶颈开始显现。尽管科学家们在实验室中逐步揭示了半导体的导电特性，但由于缺乏对电子行为的深入理解，实验结果的解释仍然存在诸多困难。
20世纪30年代，固体物理学的迅速发展才为半导体材料的进一步研究提供了新思路。科学家们开始使用X射线和其他实验技术对材料的内部结构进行分析，逐步揭示了电子如何在半导体材料中运动，并理解了它们在不同条件下的导电特性。
然而，尽管理论进展迅速，技术瓶颈依然存在。1928年，英国物理学家詹姆斯·查尔斯·西尔曼（John Charles Silliman）提出，电子的行为不仅受到外部电场的影响，还与材料本身的晶体结构密切相关。尽管这一理论为半导体的研究提供了方向，但当时的实验技术仍然无法有效地揭示晶体内部电子的运动方式，这导致半导体的实际应用进展缓慢。
20世纪40年代，贝尔实验室的科学家们才突破了这些技术瓶颈。1947年，约翰·巴丁（John Bardeen）、沃尔特·布拉顿（Walter Brattain）和威廉·肖克利（William Shockley）成功发明了晶体管，标志着半导体技术的重大突破。晶体管的发明不仅依赖半导体材料的特殊导电性质，还借助了新型的实验技术和电子理论，使半导体材料的应用得以迅速发展。晶体管的出现解决了早期实验中存在的许多技术问题，并为后来的集成电路、微处理器等技术的发展提供了坚实的基础。
总的来说，早期半导体实验的技术瓶颈主要体现在对电子行为的理解和对实验设备的技术限制上。尽管如此，科学家们通过不断的理论创新和实验突破，逐步克服了这些瓶颈，为半导体技术的发展奠定了坚实的基础。
半导体技术的发展在很大程度上得益于威廉·肖克利（William Shockley）的理论基础，他对半导体材料的深入研究和电子行为的理论创新，为现代半导体器件的发明和应用提供了重要支持，基于此工作，肖克利也于后续创办了大名鼎鼎的仙童半导体公司，如图2-3所示。肖克利的理论工作，不仅为晶体管的发明奠定了基础，还为集成电路和微电子学的形成提供了核心思想。
肖克利的研究始于20世纪40年代，当时他在贝尔实验室工作，并参与了晶体管的发明。晶体管的出现是半导体物理学史上的一个重要突破，而肖克利的理论贡献则成为这一技术进展的关键所在。20世纪30年代末，物理学家已经意识到，半导体材料的导电性不仅依赖外部电场，还受到材料本身的电子结构和能带的影响。尽管如此，科学家们对半导体材料的电子行为仍缺乏系统的理解，尤其是如何通过精确控制电子的流动来制造可靠的电子器件。肖克利在这一过程中发挥了至关重要的作用。
图2-3 仙童半导体
肖克利的主要贡献之一是在1947年提出了“载流子浓度与电流流动的关系”理论。这一理论指出，在半导体中，电子和空穴（电子的“缺失”位置）是载流子，通过控制这些载流子的数量和运动，能够实现对电流的精确控制。肖克利的理论为理解半导体中电子流动的方式提供了科学基础，使半导体器件能够在不同的电场下稳定工作，并具备了调节电流的能力。
肖克利进一步扩展了他对半导体的理论理解，特别是在研究电子和空穴的“复合”过程时，他提出了一个新的数学模型，描述了电子从导带跃迁到价带的行为。这一理论不仅解释了半导体中电流的形成，还为后来的半导体器件设计提供了理论支持。通过肖克利的模型，科学家们可以预测在不同温度、光照或电场条件下，半导体材料中的电子和空穴如何相互作用，进而影响导电性。
此外，肖克利的工作还包括对晶体管结构的研究。他提出了“双极性晶体管”的概念，即通过在半导体材料中添加掺杂元素，形成具有正负载流子区的结构，从而能够实现对电流的放大。肖克利的理论基础为晶体管的设计提供了清晰的框架，使晶体管不仅能够放大电信号，还具备了高效的电流开关特性。这一理论的提出为1947年晶体管的发明奠定了基础，也使晶体管成为替代笨重真空管的理想选择。
在晶体管发明后的几年里，肖克利继续推进他在半导体领域的研究，并于1950年提出了“肖克利方程”，为描述半导体中电子的迁移和复合过程提供了数学基础。这一方程的提出，不仅深化了人们对半导体内部电子行为的理解，还为后来的半导体器件（如二极管、光电器件等）的设计与优化提供了强有力的理论工具，肖克利创办的仙童半导体公司研发的快捷6802芯片如图2-4所示。

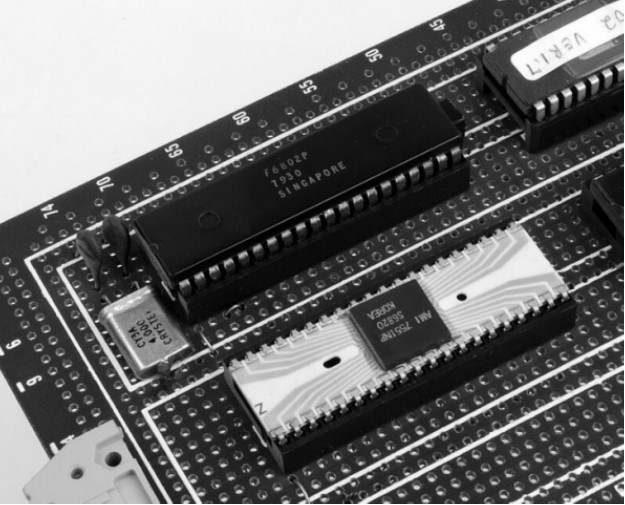

图2-4 快捷6802芯片
肖克利的理论成果，尽管起初仅限于学术界，但随着半导体器件的实际应用，他的研究成果迅速渗透到工业界。晶体管的发明和肖克利的理论基础使半导体器件成为现代电子设备的核心，并催生了随后的微电子技术革命。肖克利不仅凭借其在半导体领域的开创性工作获得了1956年诺贝尔物理学奖，而且他的理论基础也为集成电路的发展提供了关键支持。
晶体管的雏形在半导体技术的发展中起到了至关重要的作用，其诞生经历了漫长的实验与理论探索。20世纪40年代初，随着二战期间对电子技术需求的急剧增加，科学家们开始着手寻找一种能够取代笨重且效率低下的真空管的新型电子元件。真空管不仅体积庞大，而且能耗高、寿命短，难以满足日益增长的电子设备需求。正是在这种背景下，半导体材料逐渐进入了研究者的视野，成为电子器件革新的关键。
20世纪40年代，贝尔实验室的研究人员开始尝试利用半导体材料的特性来设计新的电子元件。实验室中的科学家们早已意识到，半导体材料具有独特的电导性质，能够在适当的条件下对电流进行精确的调控。然而，尽管早期的实验已经揭示了半导体的潜力，但要将其转化为实际的电子器件，依然面临着巨大的挑战。材料的选择、实验条件的控制、电子行为的精确理解，都是摆在研究人员面前的技术瓶颈。
在这个过程中，威廉·肖克利·约翰·巴丁和沃尔特·布拉顿三位科学家的合作成为晶体管发明的关键。1947年，巴丁和布拉顿在贝尔实验室成功地发明了点接触型晶体管，这一实验性成果揭示了半导体材料在放大电信号方面的巨大潜力。最初的晶体管结构极为简单，由两块半导体材料和一个金属触点组成，这种结构能够利用半导体材料的电子行为调节电流。虽然这一原型装置的性能相对较差，但它为后来的技术发展奠定了基础。
晶体管的雏形并不是一蹴而就的，它的发明经历了多次实验和调整。在最初的点接触型晶体管中，科学家们通过将两块掺有不同杂质的半导体材料接触，形成了一个可控的电流路径。这一设计虽然简单，但却为电子信号放大的原理提供了清晰的思路。与传统的真空管相比，晶体管不仅体积小、效率高，而且更为坚固耐用，标志着电子器件技术的重大突破。初代半导体晶体管的封装图如图2-5所示，分别是TO-3、TO-126与TO-92封装。

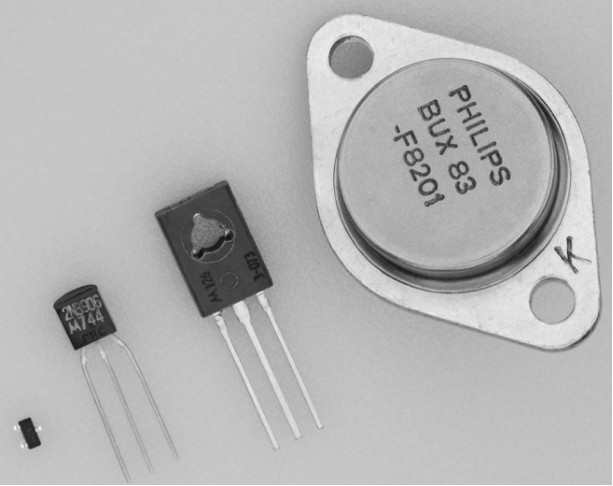

图2-5 几种初代半导体晶体管的封装图
然而，尽管点接触型晶体管展示了半导体材料在信号放大中的潜力，但其应用性能仍然不足以替代真空管。随后的研究着重于改善晶体管的结构与性能。1948年，肖克利提出了基于PN结的晶体管设计思路，他提出通过在半导体材料中引入不同类型的掺杂元素（如磷、硼等），以形成PN结，从而实现更加高效的电流控制。基于这一理论，科学家们改进了晶体管的结构，逐步过渡到最初的点接触型晶体管向更为高效的结型晶体管的转变。
这一改进为晶体管的发展提供了突破性的进展。20世纪50年代，结型晶体管逐渐取代了点接触型晶体管，成为主流的半导体器件。结型晶体管通过更为精确的结构设计，使半导体材料的电导性能得到了更大程度的控制，也使晶体管的应用得到了大规模推广。这一时期，晶体管开始广泛应用于放大器、计算机、电路中，标志着晶体管作为电子器件的真正崛起。
第一代半导体器件的诞生，是现代电子技术的一次重大飞跃，标志着传统的机械式设备向电子设备的转变。晶体管的发明成为了这一代半导体器件的核心，并为后来的电子设备小型化和高效化打下了坚实的基础。20世纪40年代末，贝尔实验室的研究人员在经历了多年的实验与理论研究后，终于成功地发明了晶体管，标志着半导体器件的首次广泛应用。
晶体管的雏形于1947年由约翰·巴丁、沃尔特·布拉顿和威廉·肖克利·贝尔实验室成功发明。最初的点接触型晶体管使用了两块掺杂不同物质的半导体材料，并通过金属触点连接，这一结构虽然简单，但却为电子信号的放大提供了理论和技术支持。尽管这种结构的晶体管具有许多不足，比如灵敏度差、稳定性差等问题，但它的发明为后来的电子器件革新奠定了基础。1948年，肖克利提出了基于PN结的晶体管设计方法，如图2-6所示，使晶体管的效率得到了极大提升。通过改变晶体管的结构，使其能够更好地控制电子流，进而提高了信号的放大能力。

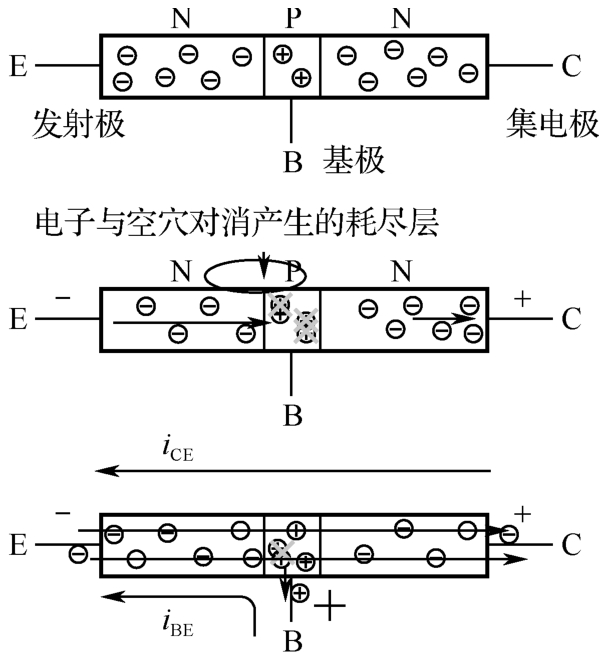

图2-6 PN结的基本原理
第一代半导体器件的出现彻底改变了电子工业的格局。在晶体管发明之后的几年里，研究人员逐步改进了晶体管的设计与制造工艺，解决了最初出现的一些技术瓶颈，晶体管的性能逐步提高，逐渐替代了传统的真空管。晶体管不仅在体积上比真空管小得多，而且效率更高、功耗更低、寿命更长，成为了电子设备中的核心元件。20世纪50年代，结型晶体管逐渐取代了早期的点接触型晶体管，成为半导体器件的主流，BJT型晶体管如图2-7所示。
除了晶体管，第一代半导体器件还包括了二极管、三端器件等。这些器件通常基于半导体材料的PN结原理，通过电子在不同能级之间的跃迁，控制电流的流动。二极管作为最早的半导体器件之一，其结构简单、工作原理直接，并且具有很高的稳定性和可靠性。
随着二极管技术的发展，其应用领域不断扩大，广泛应用于整流电路、信号调制与解调、开关电路等多个领域。二极管的成功应用为集成电路的发展提供了经验和技术支持，CMOS型晶体管如图2-8所示。
图2-7 BJT型晶体管
图2-8 CMOS型晶体管
20世纪50年代末至60年代初，随着半导体器件性能的不断提高，电子设备的体积进一步缩小，功能也得到了显著增强。晶体管的应用不仅限于放大信号，它还应用于计算机、电视、音响等各类电子产品中，推动了信息技术和消费电子的飞速发展。这一时期，随着微型化和集成化的趋势发展，第一代半导体器件逐渐步入成熟期，且其发展速度远远超过了其他传统技术。
第一代半导体器件的出现，标志着电子器件的小型化和集成化的开始，直接推动了集成电路（IC）的诞生，并且为信息技术革命奠定了基础。从晶体管到集成电路的过渡，充分展示了半导体技术的潜力，特别是在计算机、通信和消费电子领域的应用。
