2.2 辅助工具的使用

借助标尺、参考线、网格等辅助工具，可以对图形进行精确的定位和尺寸测量，有效提高工作效率和设计精度。

2.2.1 标尺

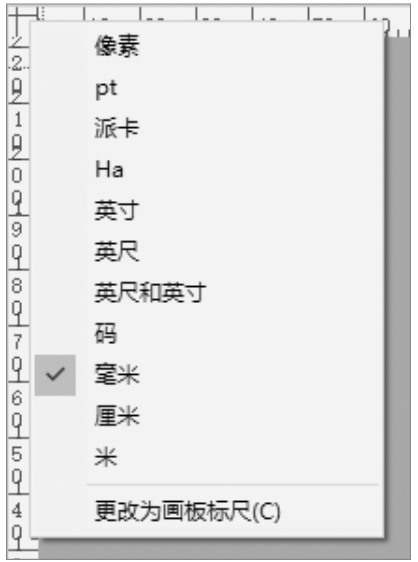

标尺可以准确定位和度量图像编辑窗口或画板中的对象。执行“视图>标尺>显示标尺”命令，或按Ctrl+R组合键，图像编辑窗口左侧和上方会显示带有刻度的尺子（ x 轴和 y 轴）。右击标尺，会弹出度量单位菜单，可选择或更改度量单位，如图2-12所示。水平标尺与垂直标尺不能分别设置不同的单位。

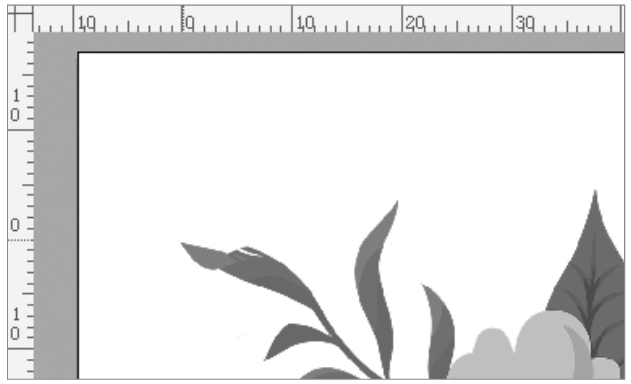

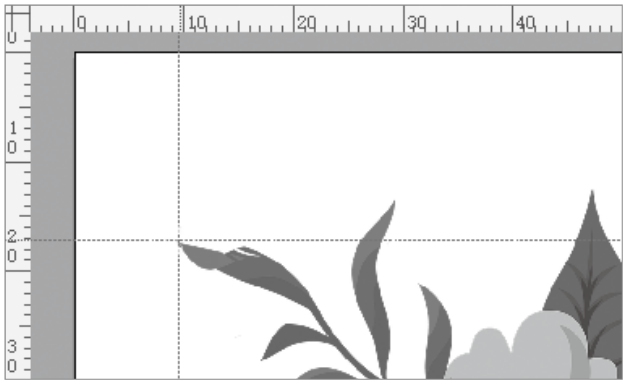

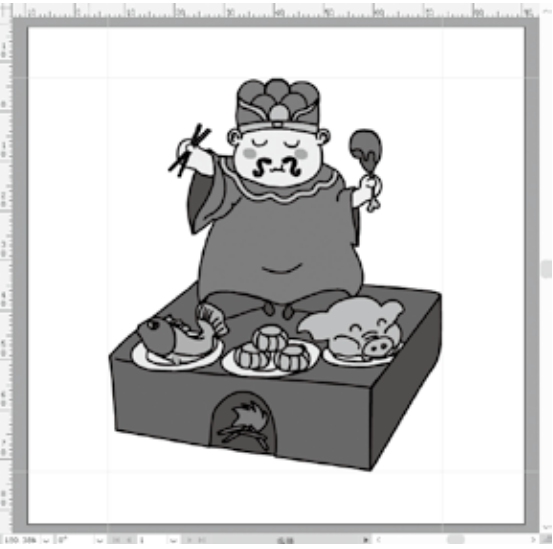

默认情况下，标尺的零点在画板的左上角。标尺零点可以根据需要改变，在标尺相交的位置 按住鼠标左键并向下拖动，会出现两条交叉的虚线，如图2-13所示。松开鼠标，新的零点位置便设置成功了，如图2-14所示。按住空格键拖动鼠标，此时标尺的零点位置便会改变。双击左上角标尺相交的位置即可复位标尺零点。

2.2.2 参考线

参考线和智能参考线都可以用于对齐文本和图形对象。

1. 参考线

可以创建标尺参考线（垂直或水平的直线）和参考线对象（转换为参考线的矢量对象）。

● 创建标尺参考线：显示标尺后，在水平或垂直标尺上按住鼠标左键向下或向右拖动即可创建参考线，效果如图2-15所示。

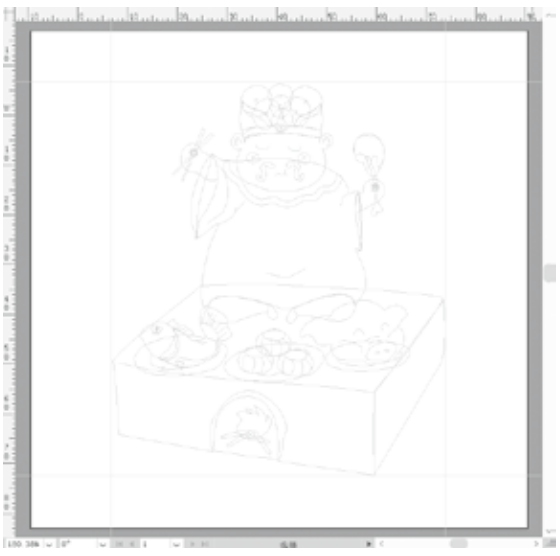

● 创建参考线对象：选择矢量对象后，执行“视图>参考线>建立参考线”命令即可将矢量对象转换为参考线对象，效果如图2-16所示。

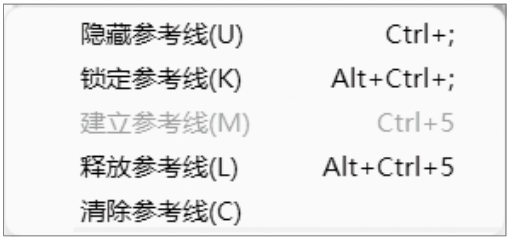

创建参考线之后，可以对其进行以下操作（对应的命令如图2-17所示）。

● 在画板或者“图层”面板中选择参考线，按Delete键将其删除。

● 执行“视图>参考线>隐藏参考线”命令，或按Ctrl+；组合键隐藏参考线，再按Ctrl+；组合键显示参考线。

● 执行“视图>参考线>锁定参考线”命令，锁定参考线。

● 执行“视图>参考线>清除参考线”命令，清除所有参考线。

● 在“属性”面板中单击 按钮隐藏/显示参考线，单击 按钮锁定/取消锁定参考线，单击 按钮显示/隐藏智能参考线。

2. 智能参考线

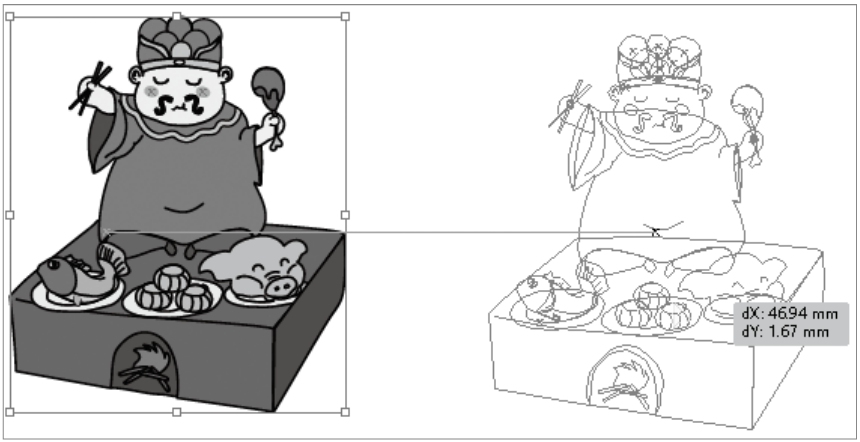

智能参考线是创建、操作对象或画板时显示的临时对齐参考线。执行“视图>智能参考线”命令或按Ctrl+U组合键，可打开或关闭该功能。图2-18所示为移动对象过程中出现的居中对齐智能参考线。

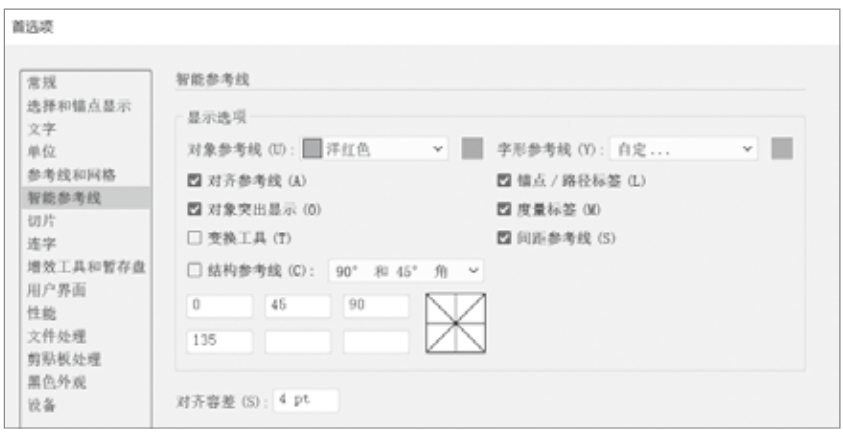

执行“编辑>首选项>智能参考线”命令，或按Ctrl+K组合键，在弹出的“首选项”对话框中可以更改智能参考线显示的方式，如图2-19所示。

其中，常用选项的功能如下。

● 对象参考线：指定参考线的颜色。

● 对齐参考线：显示沿着几何对象、画板、出血的中心和边缘生成的参考线。

● 锚点/路径标签：在路径相交或路径居中对齐锚点时显示相应信息。

● 对象突出显示：在拖动对象时突出显示对象，突出显示的颜色与对象所在图层的颜色一致。

● 度量标签：当鼠标指针置于某个锚点上时，为绘图、文本等工具显示有关鼠标指针位置的信息。创建、选择、移动或变换对象时，它会显示对象相对于原始位置的 x 轴和 y 轴的偏移情况。

● 变换工具：在缩放、旋转和倾斜对象时显示相应信息。

● 间距参考线：显示移动间距信息。

● 结构参考线：在绘制新对象时显示参考线。可指定从附近对象的锚点绘制参考线的角度，最多可设置6个角度。

● 对齐容差：在另一对象上指定鼠标指针必须具有的点数，以让智能参考线生效。

2.2.3 网格

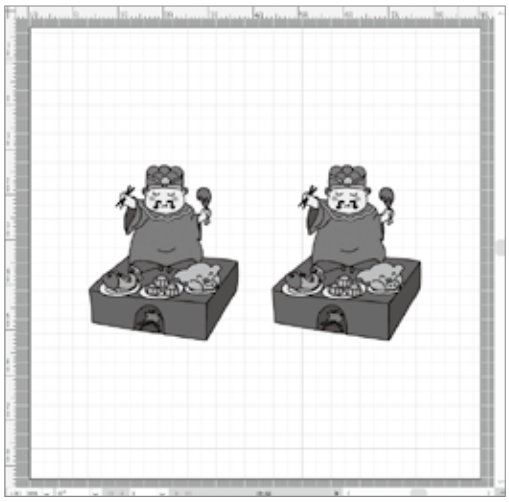

网格是一系列交叉的虚线或点，可以精确对齐和定位对象，与参考线一样，是无法打印的。执行“视图>显示网格”命令，或按Ctrl+’组合键可以显示网格，如图2-20所示。执行“视图>隐藏网格”命令，或再次按Ctrl+’组合键可以隐藏网格。

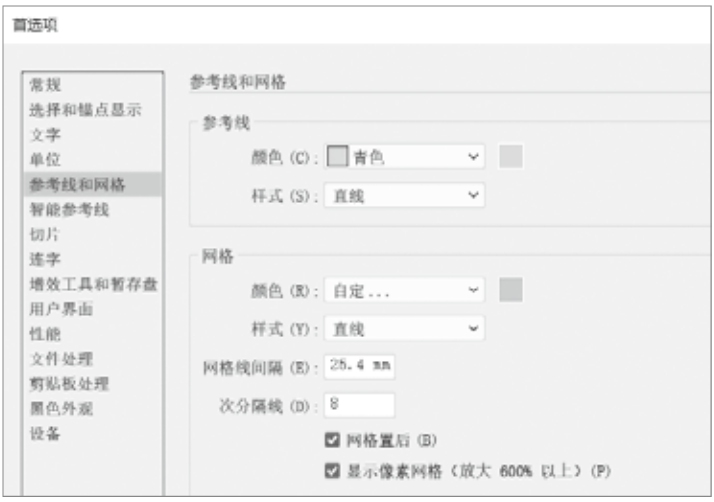

执行“编辑>首选项>参考线和网格”命令，在弹出的对话框中可自定义网格参数，包括颜色、样式、网格线间隔等，如图2-21所示。
