第三节
单反数码相机的基本构造

照相机的工作原理几乎是全部根据人眼的构造原理实现的，由数百个精密零件组成，属于高端精密仪器。充分了解照相机的组成及功能是拍出好照片的前提，只有充分了解照相机的构造，合理利用每一个功能，再加以创作的灵感，方能拍出满意的影像。本节以单反数码相机为例简单分析了相机的基本构造，包括内部结构、镜头和附件。

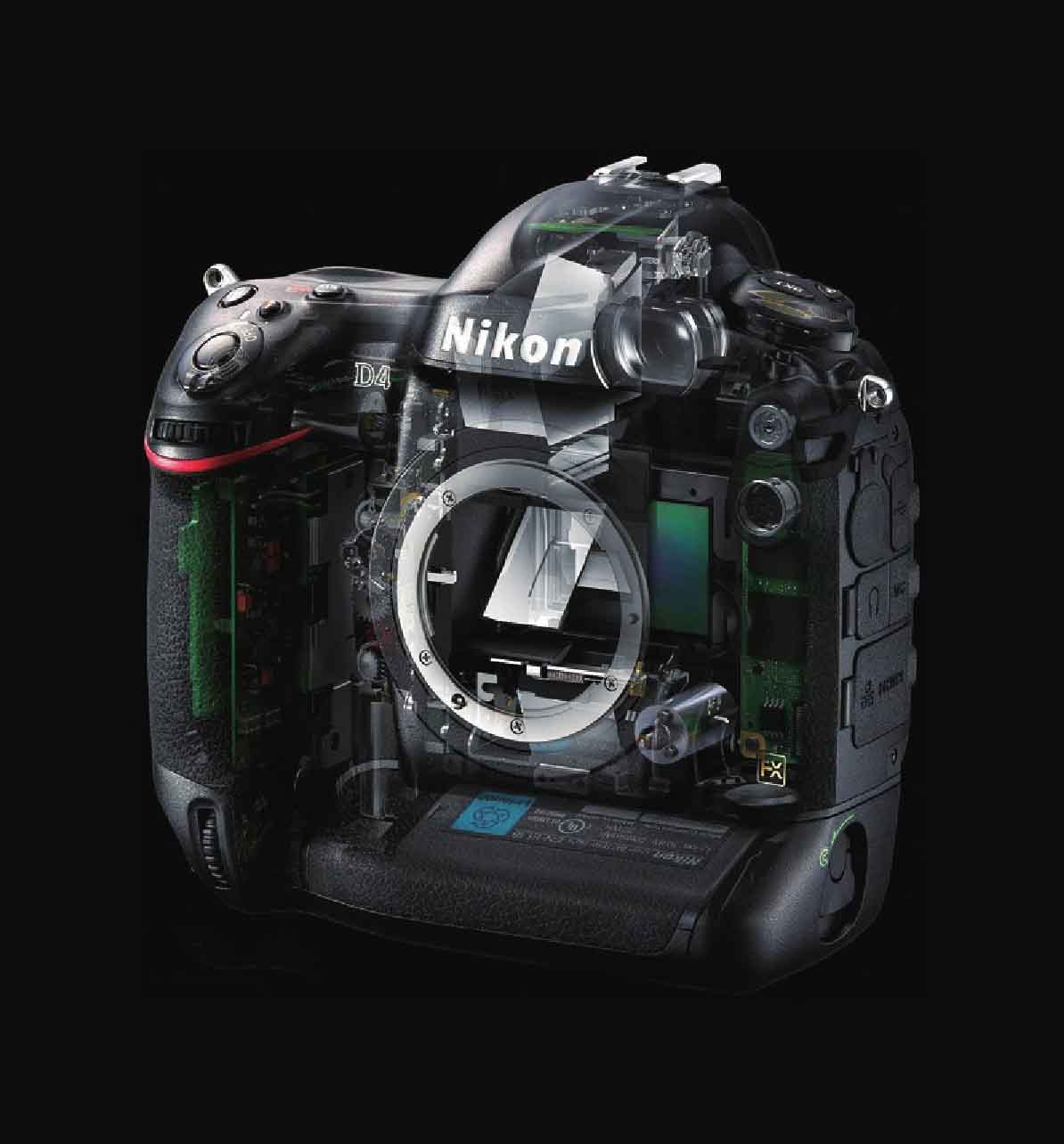

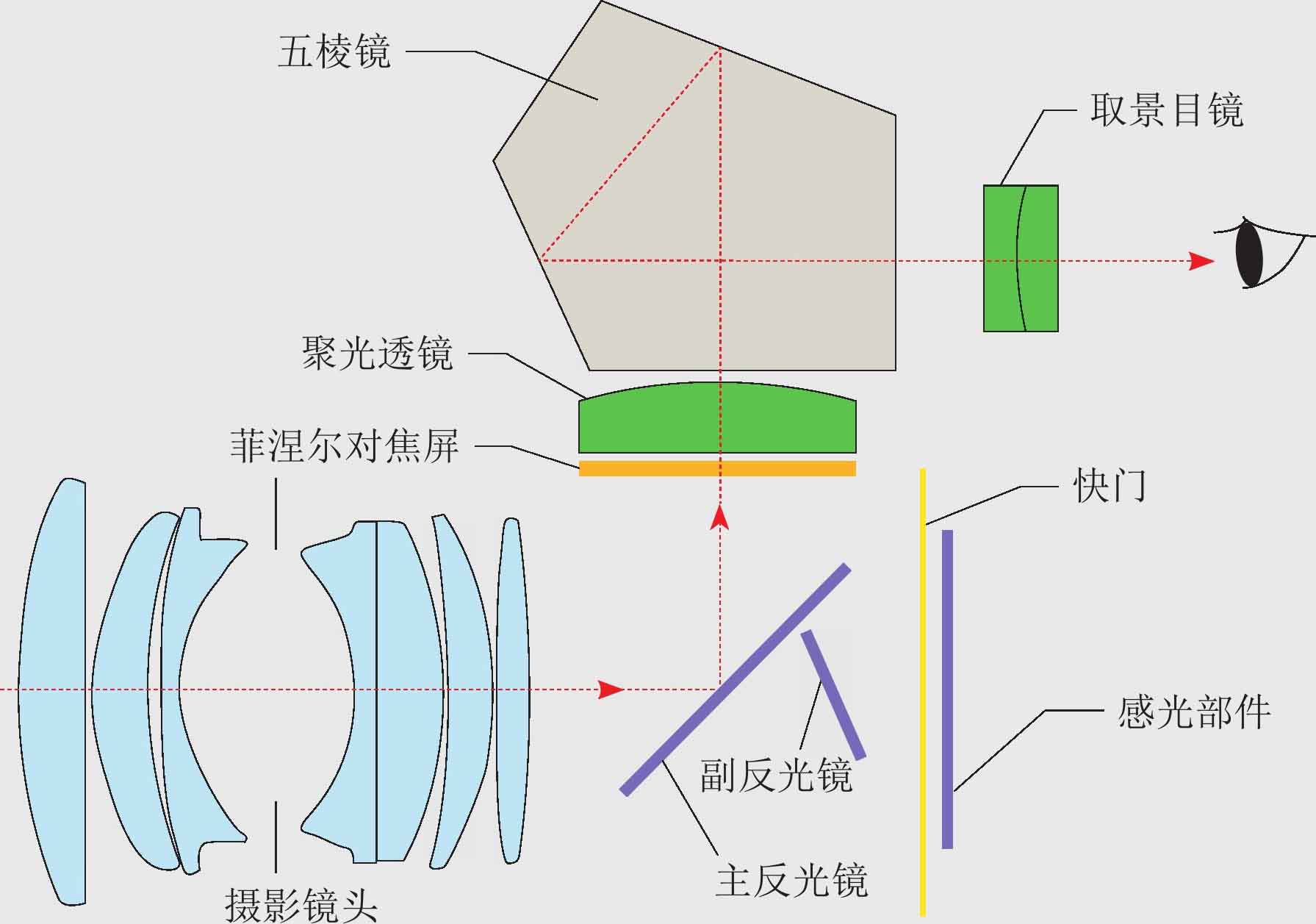

一、内部结构（图1-3-1、图1-3-2）

反光镜：在单反相机的内部，快门帘幕前方，镜头卡口后方，有一面成45°角放置的反光镜，其主要作用是为了将通过镜头成的像反射到取景器中去，按照小孔成像原理，成上下颠倒、左右相反的像。

五棱镜：五棱镜位于相机顶部，用来接收由反光镜反射过来的影像，通过多面以及多次反射的原理，使得取景器中看到的影像跟肉眼所看的物体保持一致。

CMOS：照相机成像元件的名称，目前大部分相机都已经采用CMOS作为其感光元件。

全画幅：全画幅相机是以传统135胶片作为参考的，面积跟135胶片（24mm×36mm）一样的传感器，叫作全画幅传感器，而使用这种传感器的数码相机就是全画幅相机。

APS-C：小于全画幅的一种感光元件尺寸，通常存在于入门机及中端机中。

二、镜头

镜头是单反相机上的重要组成部件，若按结构特点进行划分，镜头可以分为两种：一种是定焦镜头，即只有一个固定焦段的镜头，不可变焦；另外一种是变焦镜头，即含有多种焦段的镜头。若按照焦距进行划分则分为以下几种。

1.超广角镜头

通常把焦距少于24mm的镜头（如14mm、18mm）称为超广角镜头，它不仅能带来广阔的视野效果，还能使画面富含视觉冲击力。超广角镜头适合用于楼盘、建筑、风光和新闻摄影等，在画面上会有意想不到的效果（图1-3-3、图1-3-4）。

2.广角镜头

28～35mm焦段的镜头被称为广角镜头，广角镜头虽然也可以拍摄出视角广阔的图片，但相比超广角，就显得没有那么夸张，更贴近现实，也更容易掌握（图1-3-5）。

3.标准镜头

50mm标准焦段是最规矩、最符合人眼透视的镜头，适用范围极其广泛（图1-3-6）。

4.中焦镜头

75～135mm焦段的镜头，因可以拍出很舒服的头身比例效果，故被称为“人像镜头”（图1-3-7、图1-3-8）。

5.长焦镜头

180～400mm焦段的镜头，可以拍摄较远距离的照片，适用于舞台摄影、体育摄影（图1-3-9）。

6.超长焦镜头

400mm以上的镜头被称为超长焦镜头，常用于拍摄大型体育赛事，如奥运会、世界杯等比赛，在赛场周围看到一排排白色或黑色的“大炮”，就是超长焦镜头了，人们看到的精彩瞬间、运动员优美或激动的身姿大多是由超长焦镜头拍摄出来的（图1-3-10）。除此之外，拍摄野生动物的时候通常也会用到这类镜头。

7.变焦镜头

可以改变焦距的镜头被称为变焦镜头，其中又分为广角变焦镜头、中焦变焦镜头、长焦变焦镜头及大变焦比镜头（如佳能18-300mm f/3.5-5.6镜头）。一般来说，镜头变焦比越大，成像质量越难以保证，通常变焦比在3以内的会比较好一些。变焦比=最长焦段/最短焦段（图1-3-11）。

8.微距镜头

微距镜头可以拍摄距离较近的画面，获得1:1等比放大的镜头，适合拍摄自然花卉、静物、昆虫等，可以展现被摄物体的细节，如树叶的叶脉、昆虫的身体等（图1-3-12）。

9.鱼眼镜头

鱼眼镜头最外面的镜片像鱼的眼睛一样呈凸起状，所以被称为鱼眼镜头。它可以拍出极其夸张的效果，视角呈180°，画面好像圆形一样，这类图片会在不少艺术摄影或者创意摄影作品集中看得到（图1-3-13）。它与超广角镜头最大的区别是鱼眼镜头最外一层镜面呈球状。

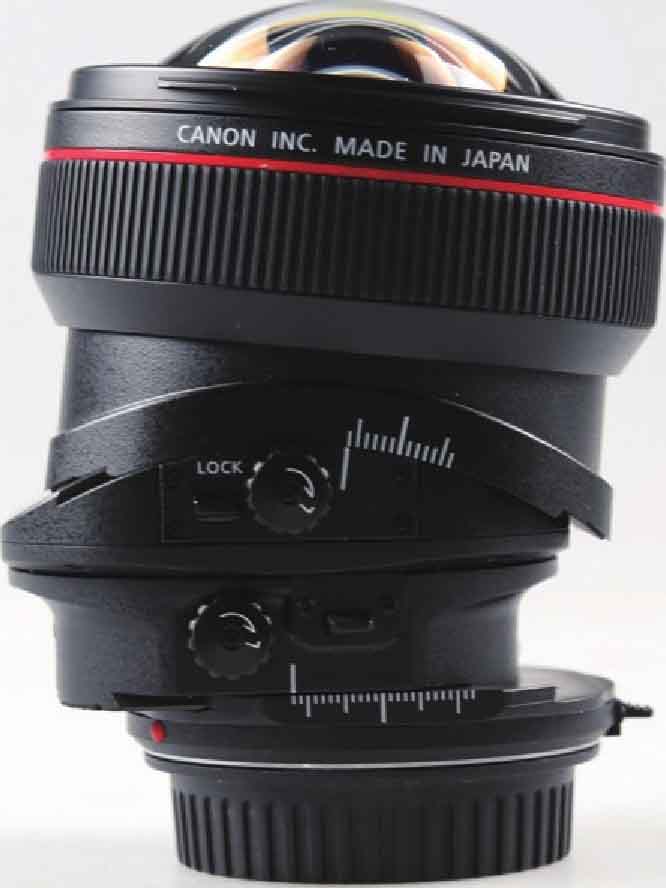

10.移轴镜头

移轴镜头是一种能够改变成像光轴的镜头，可随着摄影师的需求矫正或者夸张畸变透视效果。在建筑摄影中比较常见（图1-3-14）。

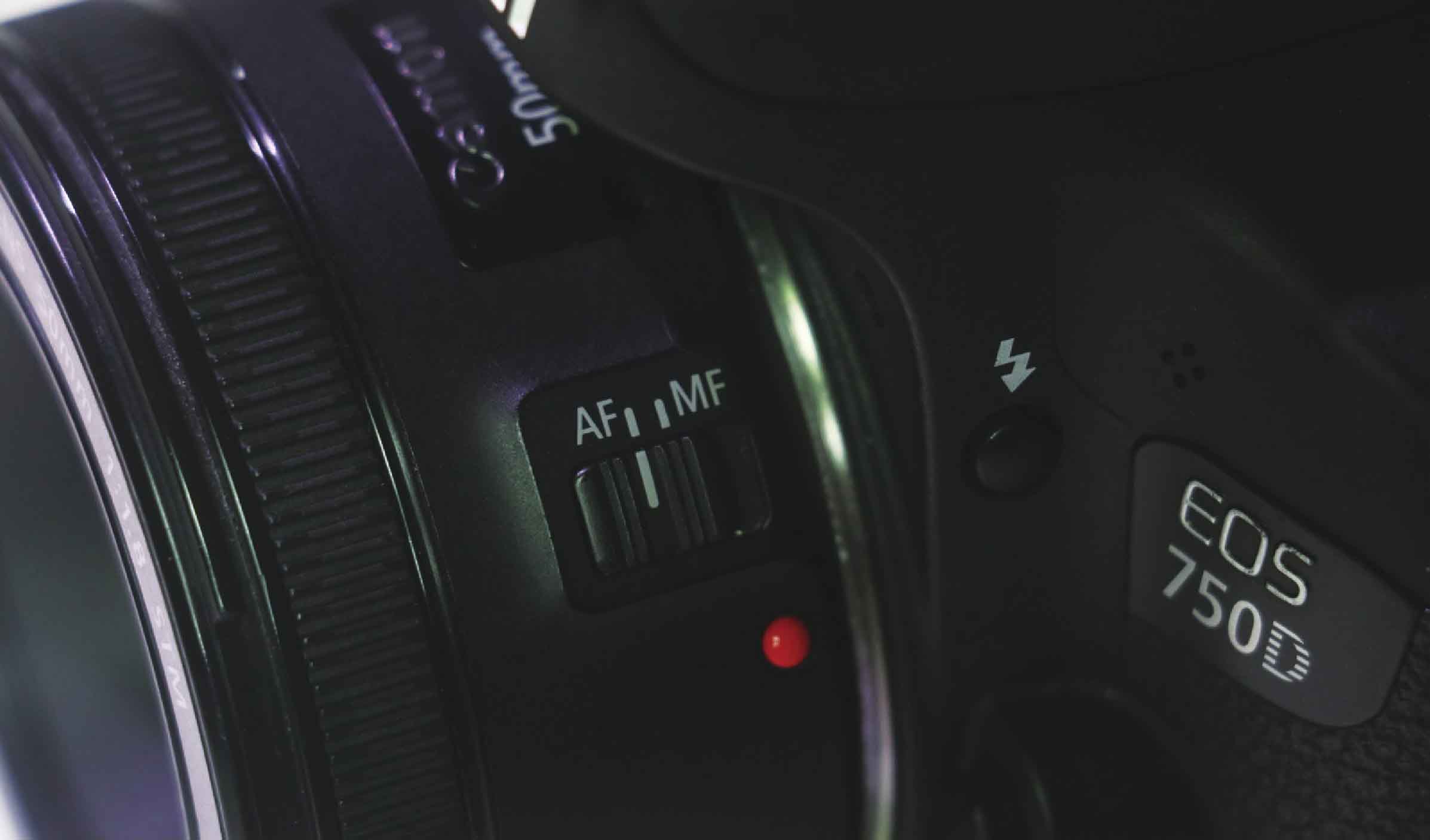

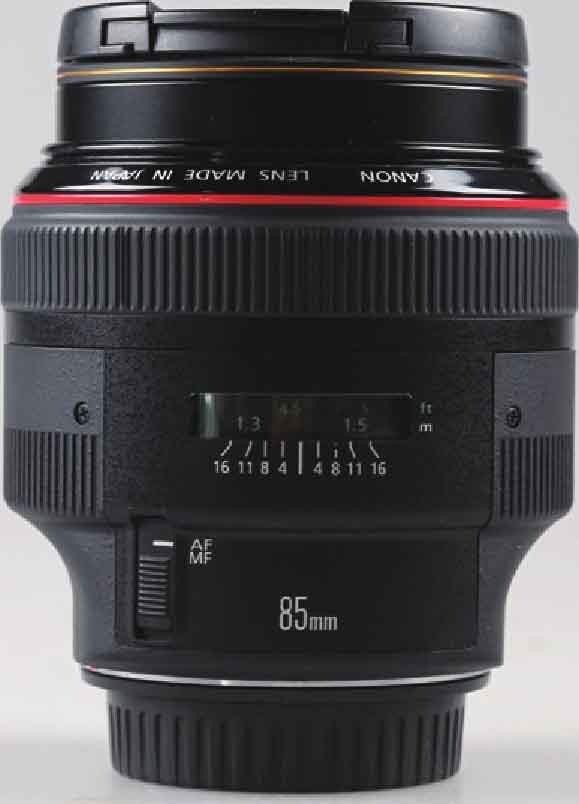

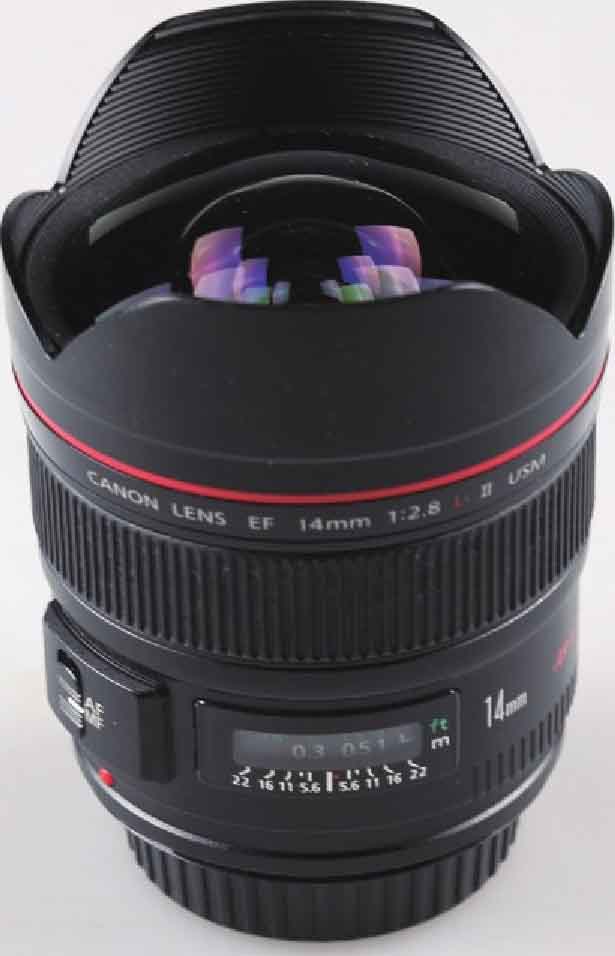

11.镜头标志含义（图1-3-15）

F：即镜头有效的最大光圈，也会用1:X来表示。

AF：即Auto Focus，自动对焦。

MF：即Manual Focus，手动对焦。在拍摄过程中一直无法自动对焦的情况下会使用手动对焦，这种手法在拍摄录像时最为常见。

三、附件

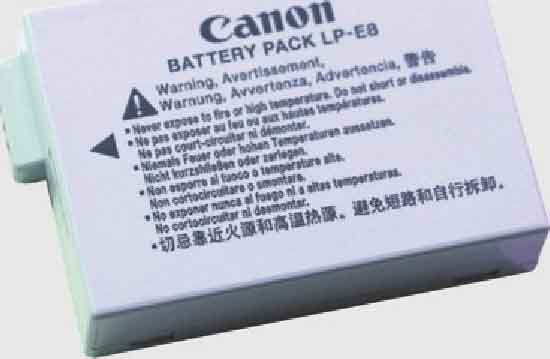

电池：相机的电源（图1-3-16）。因单反的耗电较大，建议时刻备一块满电的备用电池，尤其是旅行的时候。

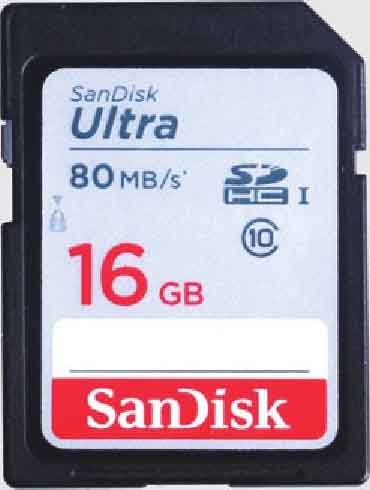

储存卡：相机用于记录数码影像的存储介质（图1-3-17），普遍用闪存的方式进行记录，若进行重要图片拍摄，建议使用几张小内存的卡，以防卡片出现故障导致全部资料流失。

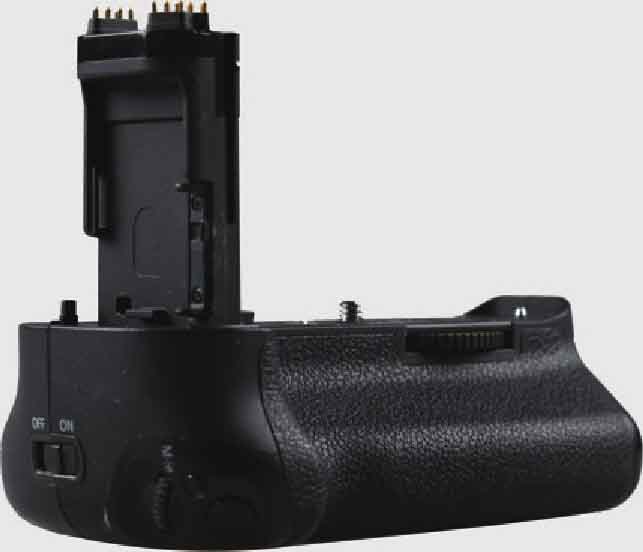

手柄：手柄可以额外放一块电池，大大增加了相机的续航能力，另外还有竖拍快门，可以使摄影师在竖拍照片的时候提高握感及稳定性（图1-3-18）。

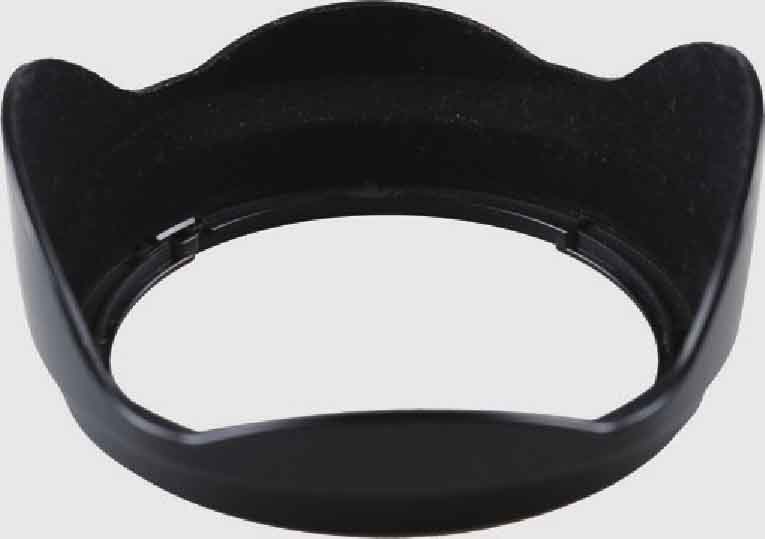

遮光罩：用于保护镜头以及防止干扰光线通过镜头影响成像，在购买相机的时候通常会赠送（图1-3-19）。

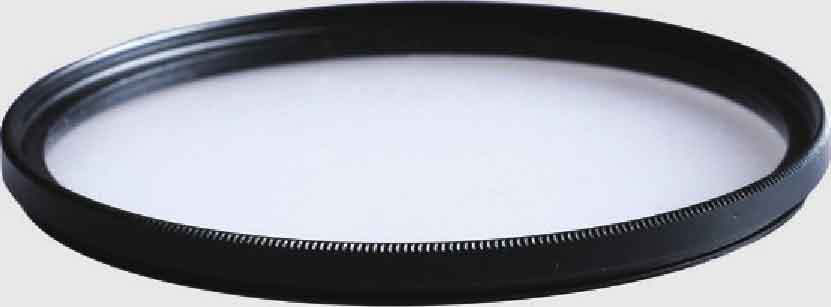

UV镜：UV镜是镜头必备的滤镜，主要用于过滤紫外线，最重要的是还可以保护镜头，若发生意外使相机跌落，可以保护相机镜头（图1-3-20）。

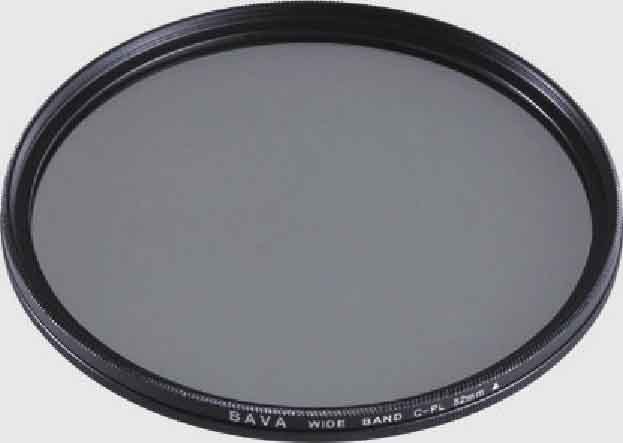

CPL（偏振镜）：呈可调节的黑色，有些类似墨镜。是使用率非常高的滤镜，用于消除反光，对风光摄影很有用，在强光的正午会有意想不到的效果（图1-3-21）。

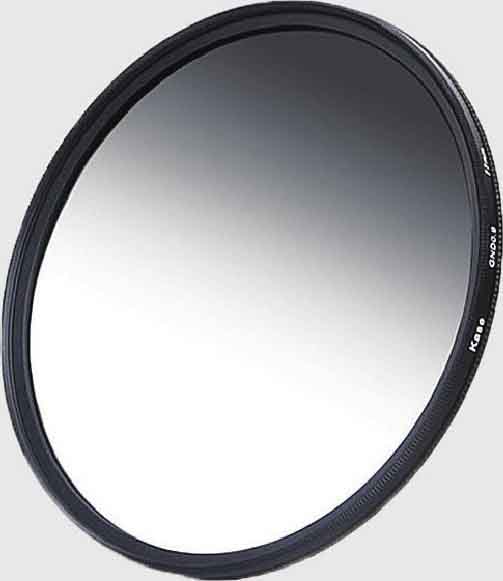

GND（中灰渐变镜）：中灰渐变镜是风光摄影的法宝，更是现代后期技术无法效仿的滤镜之一，对于大型的风光摄影具有重要的作用（图1-3-22）。

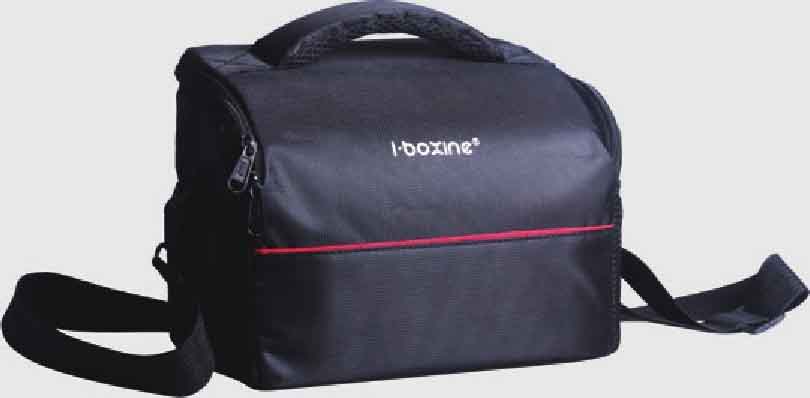

摄影包：摄影包对摄影师来说是非常重要的配件，它可在外出拍摄时提供很大的便利，最重要的是可以很好的保护好相机及其他重要配件（图1-3-23）。

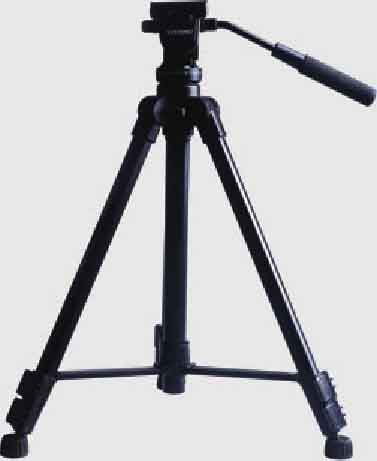

三脚架：三脚架的作用是提高相机稳定性，为画质提供有效保障，除了购买更贵的摄影器材，使用三脚架是最快速提高画质的方式（图1-3-24）。

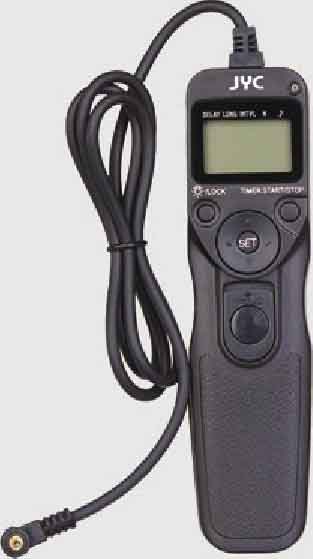

快门线：顾名思义，快门线是代替手动释放快门的工具。在进行长时间曝光（如“B门”）时，为防止手指长时间的施力使相机发生抖动，产生画面模糊的现象，通常会使用快门线（图1-3-25）。

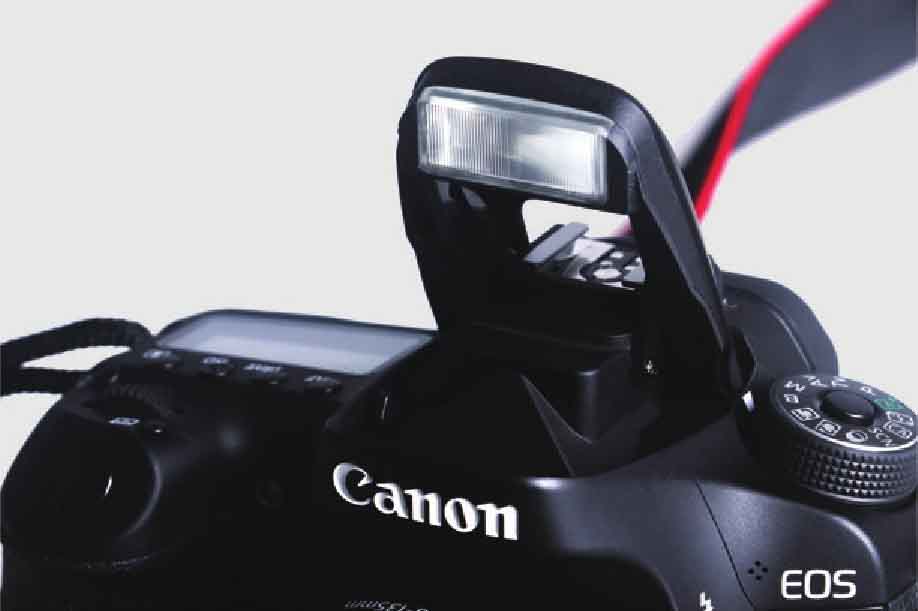

闪光灯：闪光灯其实并不是必不可少的配件，但是在新闻摄影、婚礼摄影上很常见，也起到比较大的作用（图1-3-26）。

测光表：由于人的眼睛不能判断出短时间内的光线变化，因此需要通过一些数据来代替眼睛“看到”闪光时的情形，从而更加准确地判断曝光，测光表既可以像相机中的测光系统一样准确地测试出整个场景需要的曝光，也可以单独测其中一盏灯的明亮程度。因此有的时候可以看到摄影助理手中拿着测光表在模特身体或者面部的各个部位比来比去，这就是在综合分析人体表面不同位置上的闪光灯明亮程度。

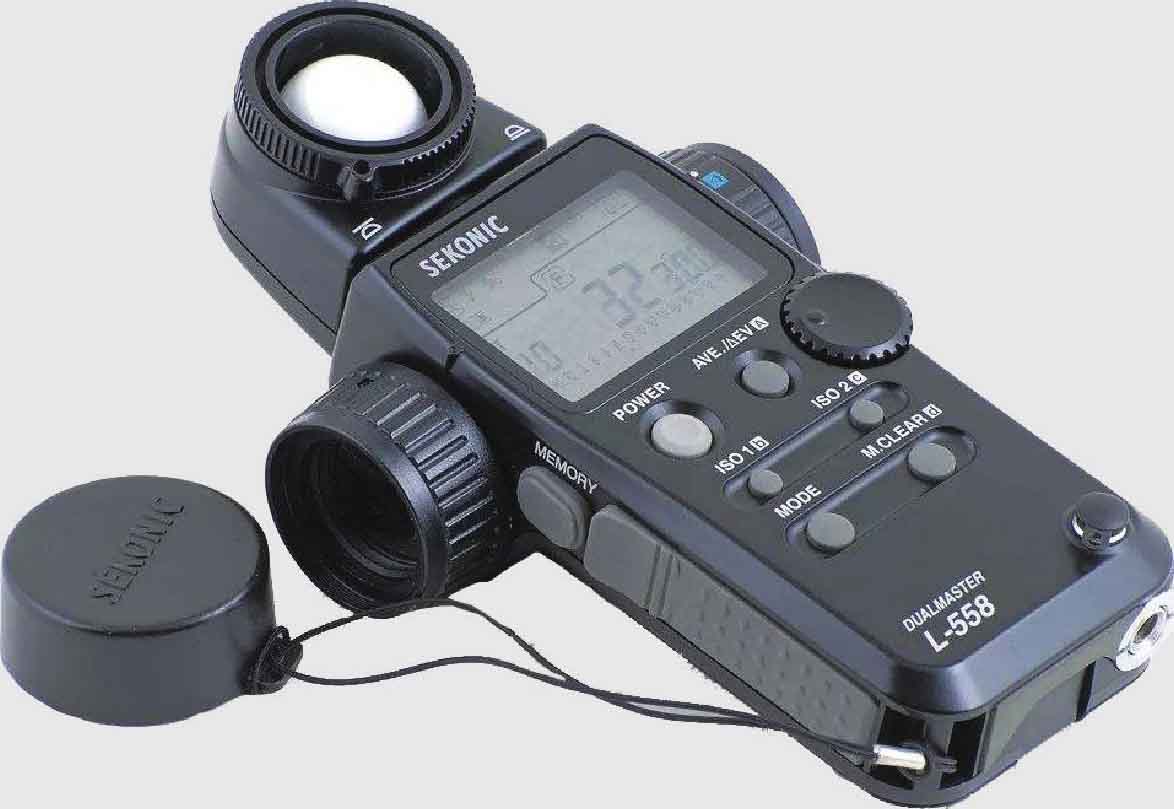

测光表基本上都有一个半球形的乳白罩，这个罩里面就是测光表的光敏元件，可以感知光线的量（图1-3-27）。有一些测光表可以将乳白色的罩子拿下来，让里面的光敏元件直接暴露出来。也有的测光表可以旋转乳白罩，将其缩回测光表中。加上乳白罩以后测光表可以测量来自四面八方所有光源的强度；而拿掉乳白罩只能测试来自一个方向的光线。

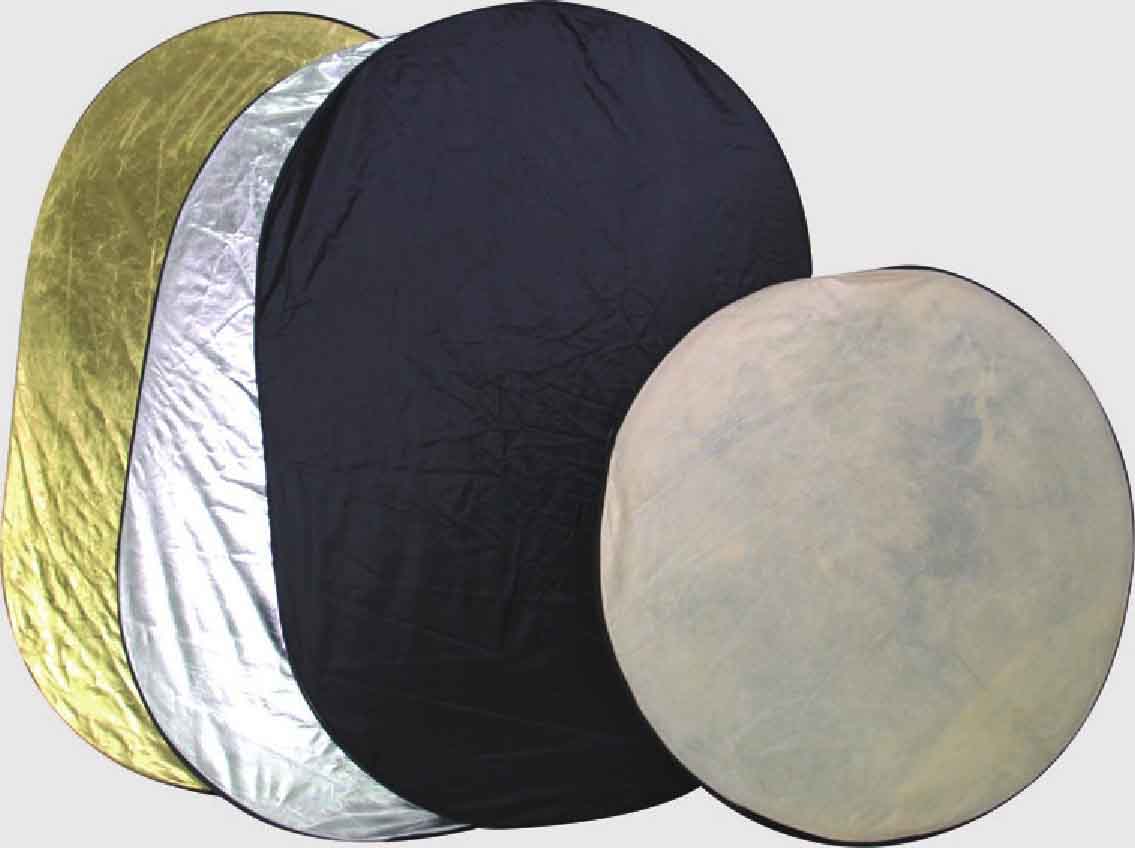

反光板：反光板是一种结构简单的反光装置（图1-3-28），它不仅具有不同的尺寸，还具有不同的颜色和质地，能够产生不同效果的反光。反光板通常采用柔软但是反光率高的材质，并且可以折叠弯曲，易于携带。使用的时候，通常需要让助手手持反光板，调整反光板的角度让反射出的光线照射到被摄体上，这样就能够在光源数量较少的情况下获得更多的光线照射效果。如果没有助手，也可以使用反光板支架来支撑反光板。反光板主要用于拍摄人像时的补光，通过反光板反射主要光源的光线，提供一个比主要光源光线更弱的补充光线。这个由反光板提供的补充光线可以柔和人物面部产生的阴影，从而使人物肤色看上去更加均匀、自然，还可以为人物增添眼神光。

四、DIY摄影辅助工具

在学习摄影的初期，可以自己在家做简易的摄影棚、反光板、柔光屏等辅助工具，满足绝大部分的静物摄影需求。

材料：节能灯、硬纸板（或其他可支撑物）、遮光白布、白纸、亚克力板、银色的不干胶纸。

1.自制简易摄影棚

用硬的纸板箱，剪开顶部和正反两个面，然后在剩余四面内铺上遮光用的白布或者白纸，顶上平放亚克力板，最后在摄影棚前上方固定一盏白色节能灯即可完成。若想做得更细致一些，可以增加两盏照明用的光源灯，左右各一盏，最好瓦数也相同，这样营造出来的光线相对均匀，而且可以进行调整。

2.自制反光板、柔光屏

将银色的不干胶纸揉皱后贴到白色泡沫板上。这样就有了一块两面都反光，但反射性又有所差别的自制反光板。使用时需要注意反光板的摆放距离，太远会没有效果，太近可能会晃眼。
