PXW-FS5是一款专业级的摄像机，拥有4K Super 35 Exmor传感器，E型接口，可调节的Smart Grip手柄，以及EVF和可调节LCD面板，内置ND滤镜。它可以记录8bit，4∶2∶0，XAVC-L QFHD（3 840×2 160）文件。机身重量不到1千克，装上套件镜头和必要的配件约2.25千克。可以安装在无人驾驶飞机上，也可装在万向节或水下拍摄的外壳中。
·电源要求：12.0V DC（电源适配器），14.4V DC（电池）；
·工作温度：0℃～40℃；
·存放温度：-20℃～60℃；
·尺寸：约111.3 mm×128.7 mm×172.4 mm（仅限机身，包括凸出部分）；
·约185.2 mm×218.3 mm×369.5 mm（宽/高/深，包括SELP18105G、镜头遮光罩、大眼罩、液晶屏、手柄、不含腕带的把手，包括凸出部分）；
·重量：约830 g（仅机身），约2.2 kg（包括SELP18105G、镜头遮光罩、大眼罩、BP-U30电池、液晶屏、手柄、不含腕带的把手）；
·信号格式：
当选择60i时，NTSC制式色彩，EIA标准，HDTV 1 080/60i、1 080/60p、720/60p；
当选择50i时，PAL制式色彩，CCIR标准，HDTV 1 080/50i、1 080/50p、720/50p。
·视频录制格式：
XAVC QFHD：MPEG-4 AVC/H.264 4∶2∶0 Long profile；
XAVC HD：MPEG-4 AVC/H.264 4∶2∶2 Long profile；
AVC HD：MPEG-4 AVC/H.264 AVCHD 2.0标准。
·音频录制格式：
XAVC：线性PCM 2声道，24位，48 kHz；
AVC HD：线性PCM 2声道，16位，48 kHz/Dolby Digital 2声道，16位，48 kHz。
·录制媒体：Memory Stick、SD卡；
·摄像机成像设备：Exmor Super 35 CMOS传感器；
·有效像素：3 840（H）×2 160（V）；
·镜头卡口：E卡口；
·最低照度：
60i:0.16lx（F1.4、1/24快门速度、自动增益）；
50i:0.18lx（F1.4、1/25快门速度、自动增益）。
·快门速度：
60i:1/8s至1/10 000 s；
50i/24p:1/6s至1/10 000 s。
·增益：0 dB、3 dB、6 dB、9 dB、12 dB、15 dB、18 dB、24 dB、27 dB、30 dB、AGC；
·内置ND过滤器：
CLEAR：关；
1：1/4ND；
2：1/16ND；
3：1/64ND。
·感光度：ISO3200（S-Log2/S-Log3伽马）；
·水平分辨率：1 000条电视线或更多（1 920×1 080i）；
·视频输出/音频输出：集成于Multi/micro USB插孔，复合（1.0 Vp-p，75 Ω）；
·SDI信号输出：BNC型（1），SD/HD/3G（B等级）可切换SMPTE 259M/292M/424M/425M标准；
·HDMI输出：A型（1）；
·USB：Multi/micro USB插孔（1）；
·（耳机）输出：立体声迷你插孔（Φ 3.5 mm）（1）；
·音频输入：XLR型，3针（凹形）（2），line/mic/mic＋48V可切换；
·DC输入：DC插孔；
·REMOTE插孔：立体声迷你插孔（Φ 2.5 mm）（1）；
·有线LAN：LAN端子，100BASE-TX/10BASE-T；
·显示器：液晶屏8.8 cm（3.5型）约156万点；
·取景器：1.0 cm（0.39型）约144万点；
·内部麦克风：全方位立体声驻极体电容式麦克风。
PXW-FS5是一款轻巧便携的Super 35 mm摄像机，采用模块式设计，无须使用专门的工具便可快速方便地将其分解为多个部分。其机身顶部和底部均装有1/4英寸螺孔，能够与无人机等设备匹配，具备优异的画质拍摄和灵活的创作空间。

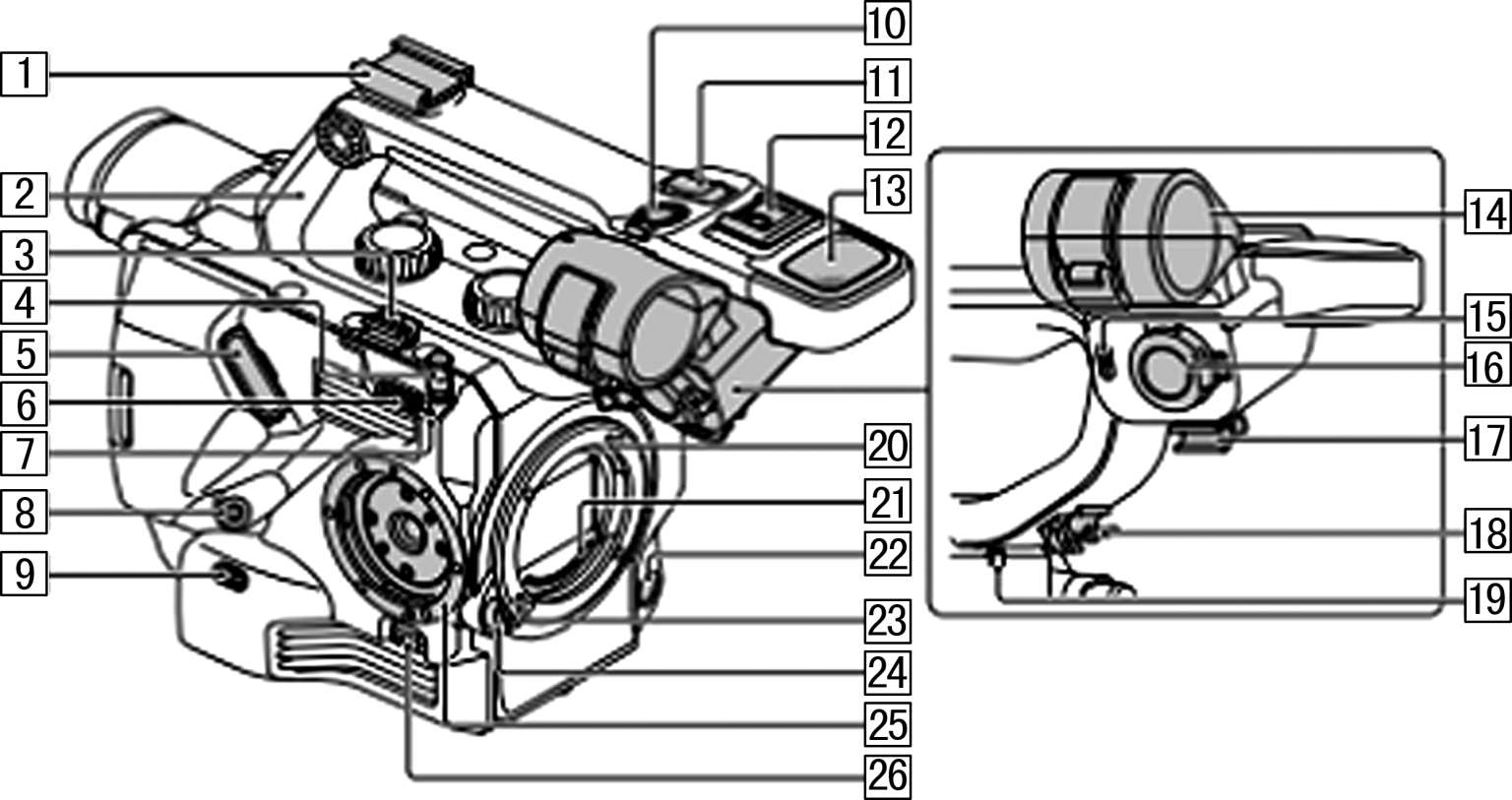

图2-30 PXW-FS5摄像机部件（一）
1——附件插座。
2——手柄。
3——电缆夹。
4——卷尺挂钩。
5——液晶屏连接插孔。
6——肩带连接点。
7——影像传感器位置标记。
8——REMOTE插孔。
9——INPUT 1（LINE/MIC/MIC＋48V）开关。
10——手柄录制按钮。手柄录制按钮在设为HOLD位置时，会被禁用。
11——手柄变焦杆。
12——多接口热靴。
13——内部麦克风。
14——麦克风固定器。
15——INPUT 2（LINE/MIC/MIC＋48V）开关。
16——INPUT 2插孔。
17——电缆夹。
18——电缆夹。
19——拍摄灯（前）。如果存储卡的剩余容量或电池电量不足，则拍摄灯闪烁。
20——安装标记点。
21——镜头接点，注意请勿直接用手触摸。
22——WB SET按钮。
23——镜头锁定针。
24——镜头释放按钮。
25——把手连接点。
26——把手释放按钮。

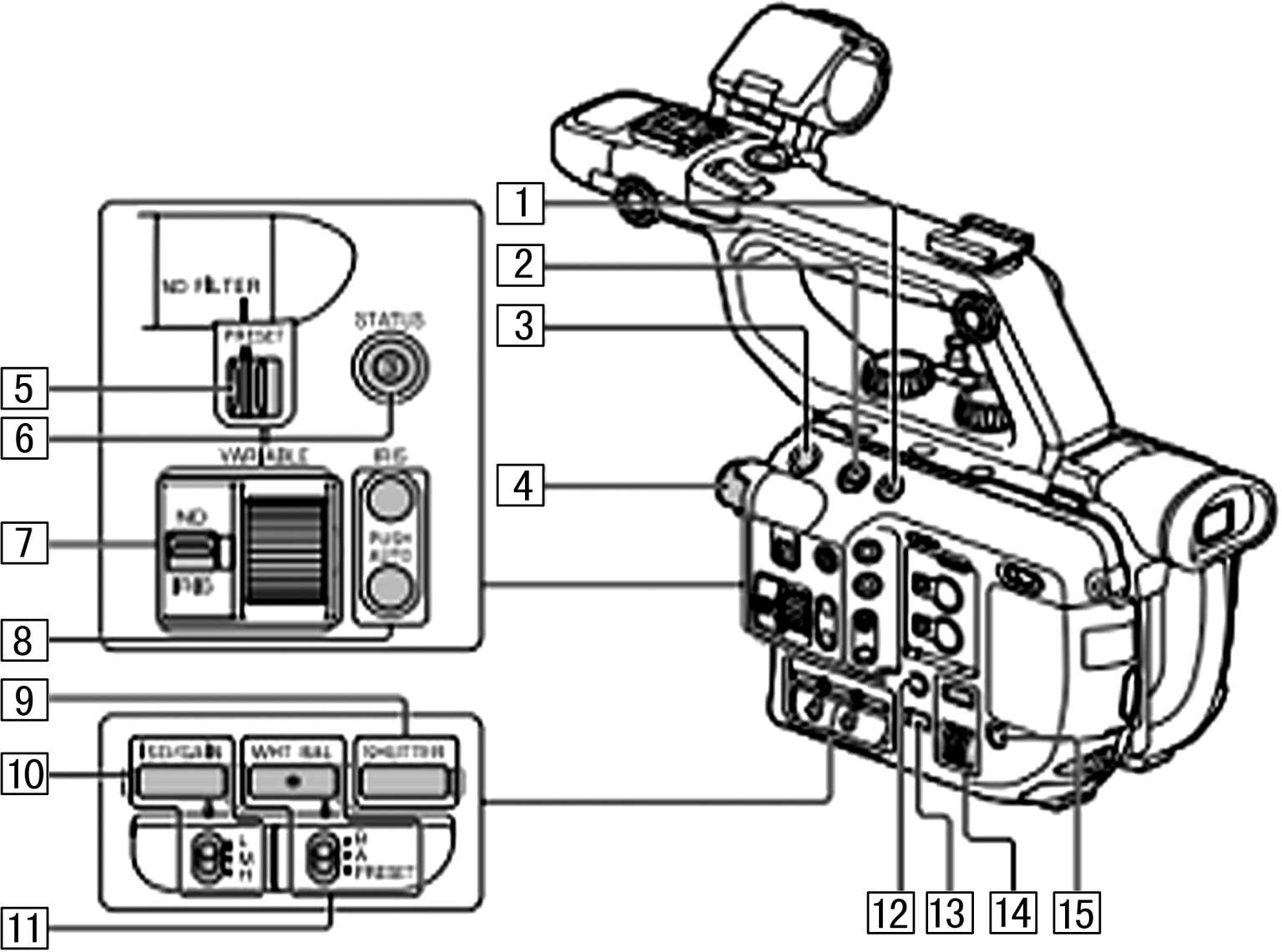

图2-31 PXW-FS5摄像机部件（二）
1——FULL AUTO按钮。
2——HOLD开关。
3——START/STOP按钮。
4——ND FILTER拨盘。
5——PRESET/VARIABLE开关。
6——ASSIGN 3/STATUS按钮。
7——ND/IRIS开关—ND/IRIS拨盘。
8——IRIS-PUSH AUTO按钮。
9——SHUTTER按钮。
10——ISO/GAIN按钮—L/M/H开关。
11——WHT BAL按钮—B/A/PRESET开关。
12——DISPLAY按钮。
13——THUMBNAIL按钮。
14——MENU按钮—SEL/SET拨盘。
15——SLOT SEL按钮。

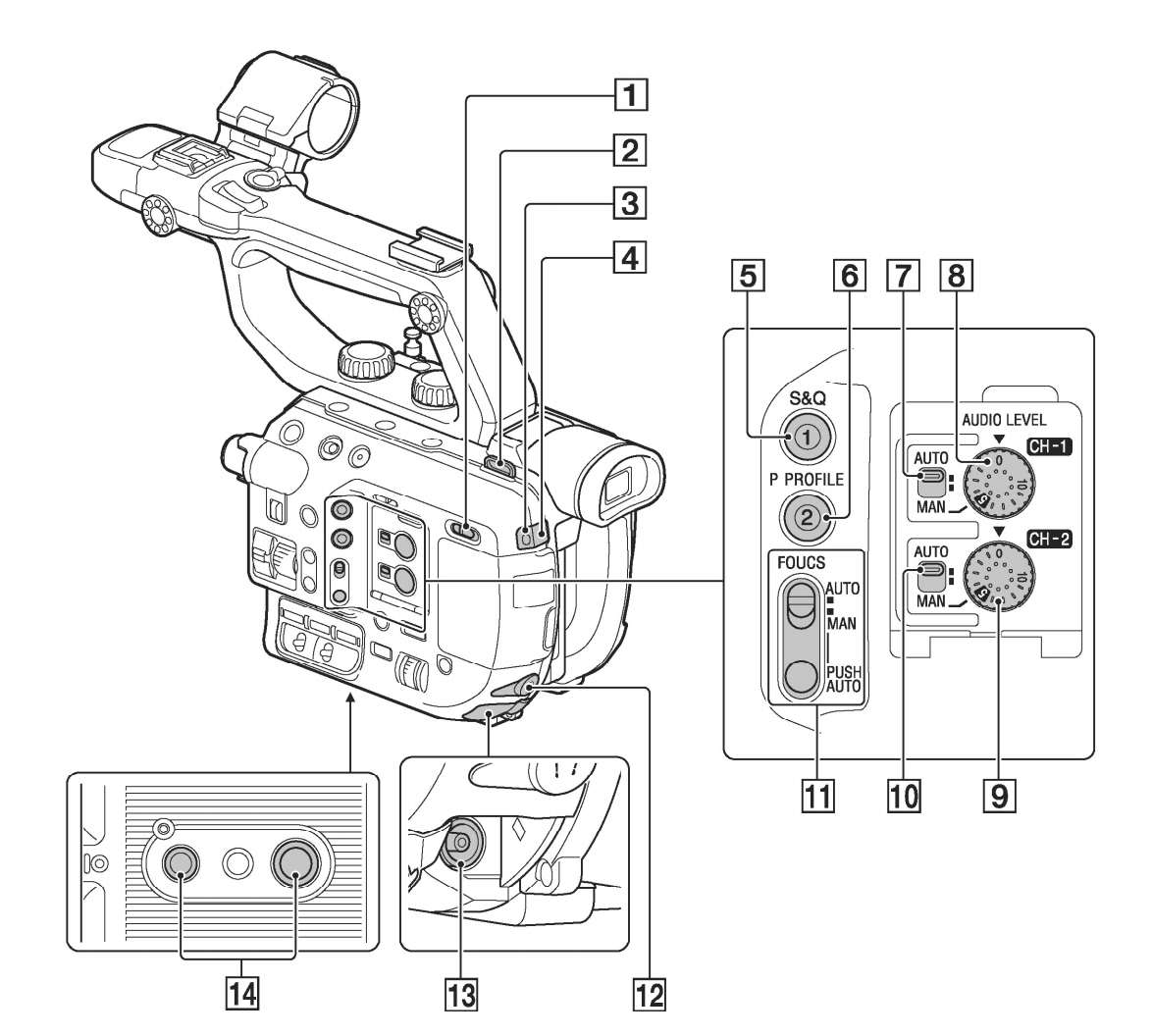

图2-32 PXW-FS5摄像机部件（三）
1——
/1（ON/STANDBY）开关。
2——肩带连接点。
3——拍摄灯（后）。如果存储卡的剩余容量或电池电量不足，则拍摄灯闪烁。
4——遥控感应器EASSIGN 1/S＆Q按钮。
5——ASSIGN1/S＆Q按钮。
6——ASSIGN2/PPROFILE按钮。
7——AUTO/MAN（CH-1）开关。
8——AUDIOLEVEL（CH-1）拨盘。
9——AUDIOLEVEL（CH-2）拨盘。
10——AUTO/MAN（CH-2）开关。
11——F0CUS（AUT0/MAN）开关—PUSH AUT0按钮。
12——
（耳机）插孔。
13——DC IN插孔。
14——三脚架插孔（1/4英寸、3/8英寸）支持1/4-20UNC和3/8-16UNC螺钉。用于通过长度为5.5 mm或更短的螺钉安装在三脚架上。视三脚架的规格而定，某些方向可能无法安装三脚架。

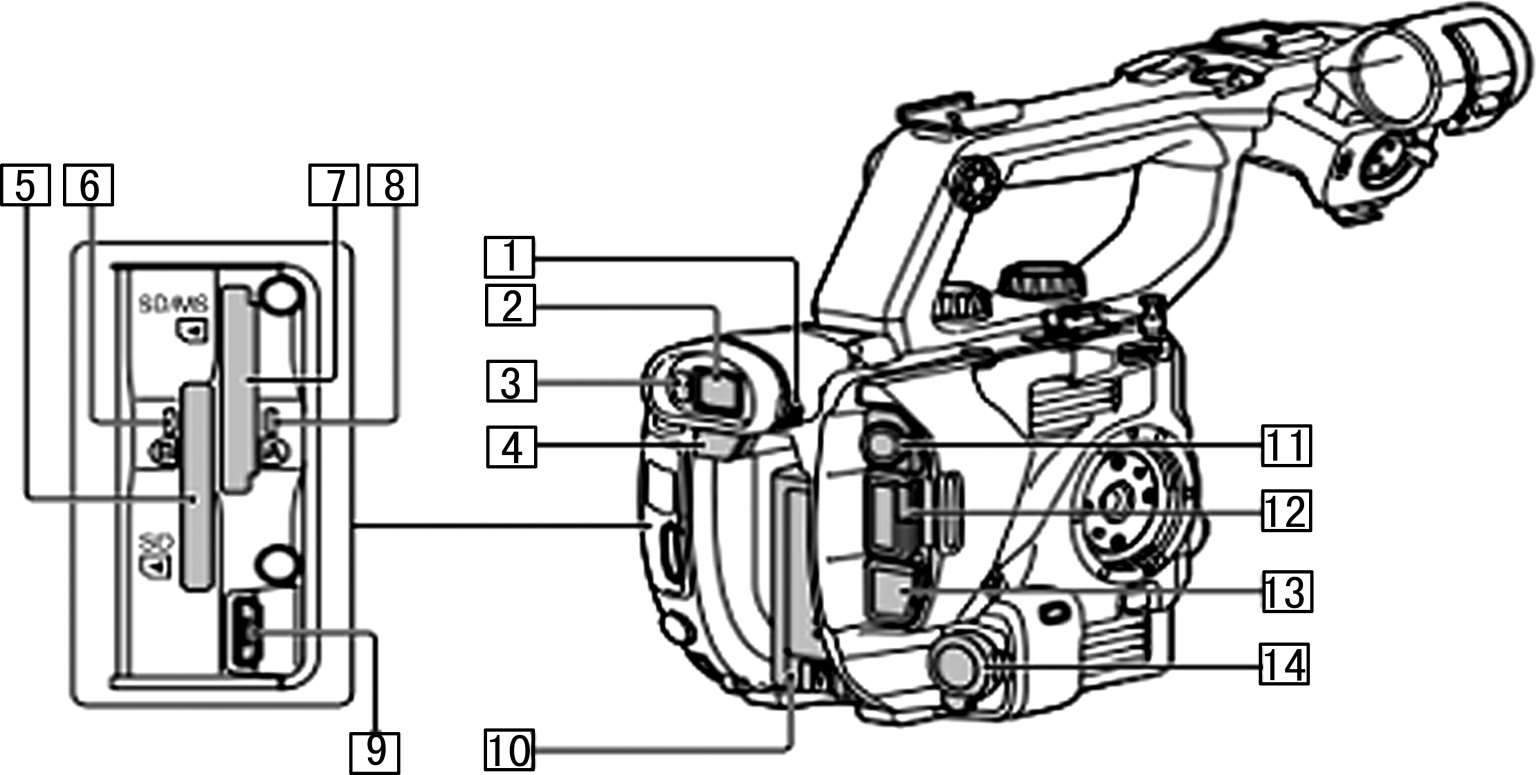

图2-33 PXW-FS5摄像机部件（四）
1——屈光度调节拨盘。
2——取景器。
3——视觉传感器。
4——BATT RELEASE按钮。
5——存储卡插槽B。
6——存储卡存取指示灯。
7——存储卡插槽A。
8——存储卡存取指示灯。
9——Multi/micro USB插孔。
10——电池。
11——SDI OUT插孔。
12——HDMI OUT插孔。
13——有线LAN端口。
14——INPUT 1插孔。
图2-34 PXW-FS5摄像机部件（五）

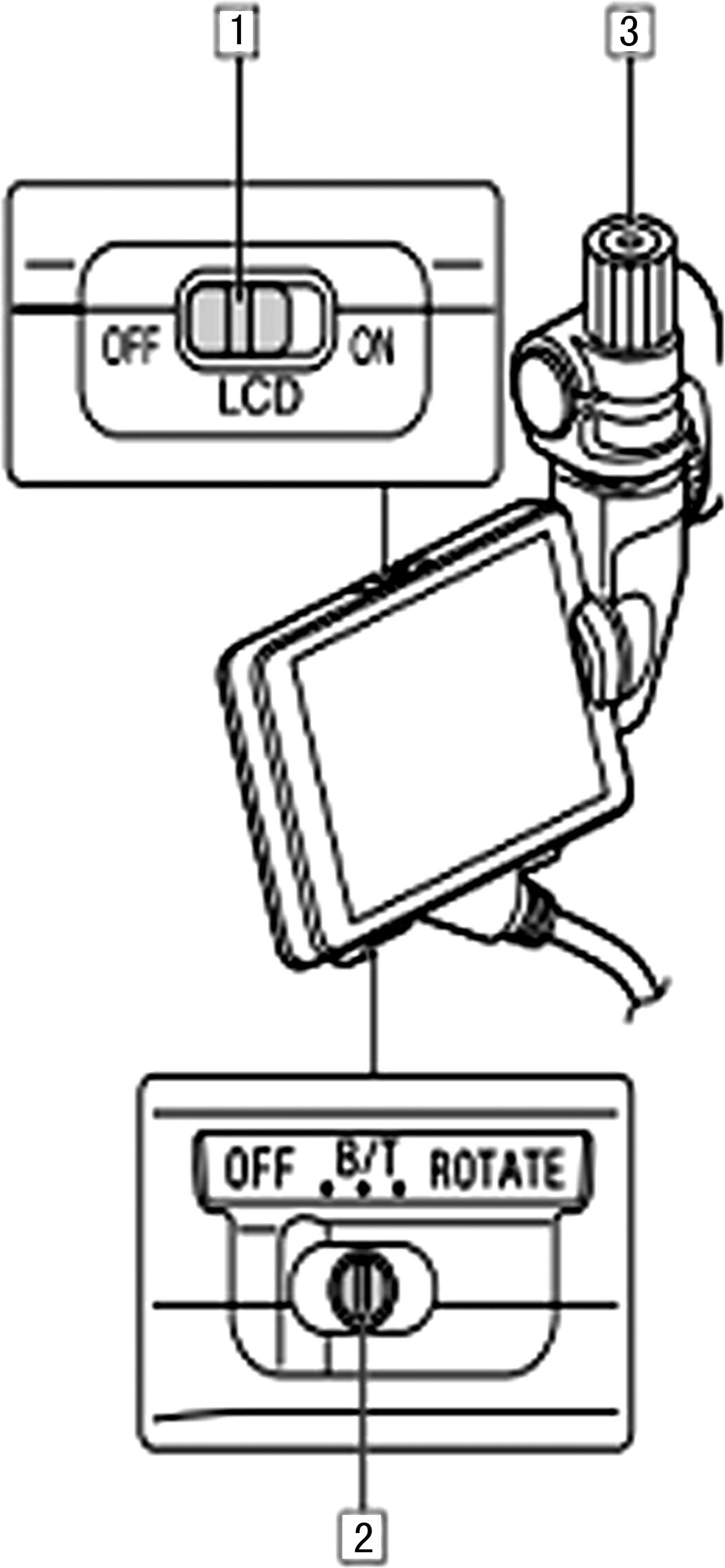

1——LCD ON/OFF开关。
2——MIRROR开关。
3——液晶屏固定夹。

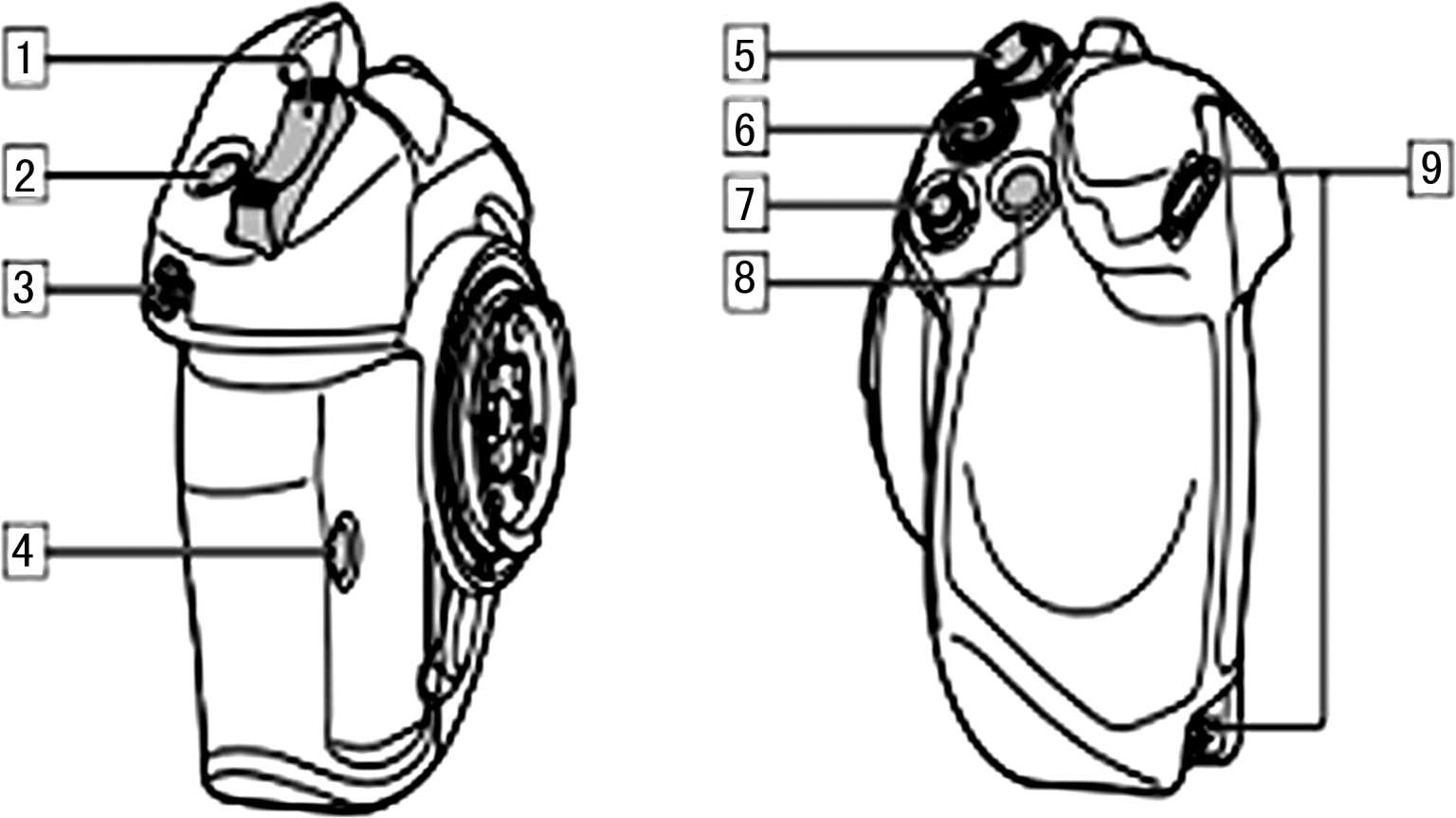

图2-35 PXW-FS5摄像机部件（六）
1——把手变焦杆。
2——ASSIGN 4/FOCUS MAG按钮。
3——ASSIGN拨盘。
4——ASSIGN 6按钮。
5——把手旋转杆。
6——START/STOP按钮。
7——多重选择器。
8——ASSIGN 5/Fn按钮。
9——腕带连接点。
（1）一般录制。
①将ON/STANDBY开关D设为ON（
）。
②按录制按钮ACF开始录制。（录制按钮为手柄录制按钮、本机上的START/STOP按钮和把手上的START/STOP按钮的统称。）拍摄灯BE在录制过程中亮起。若要停止录制，再次按下录制按钮即可。

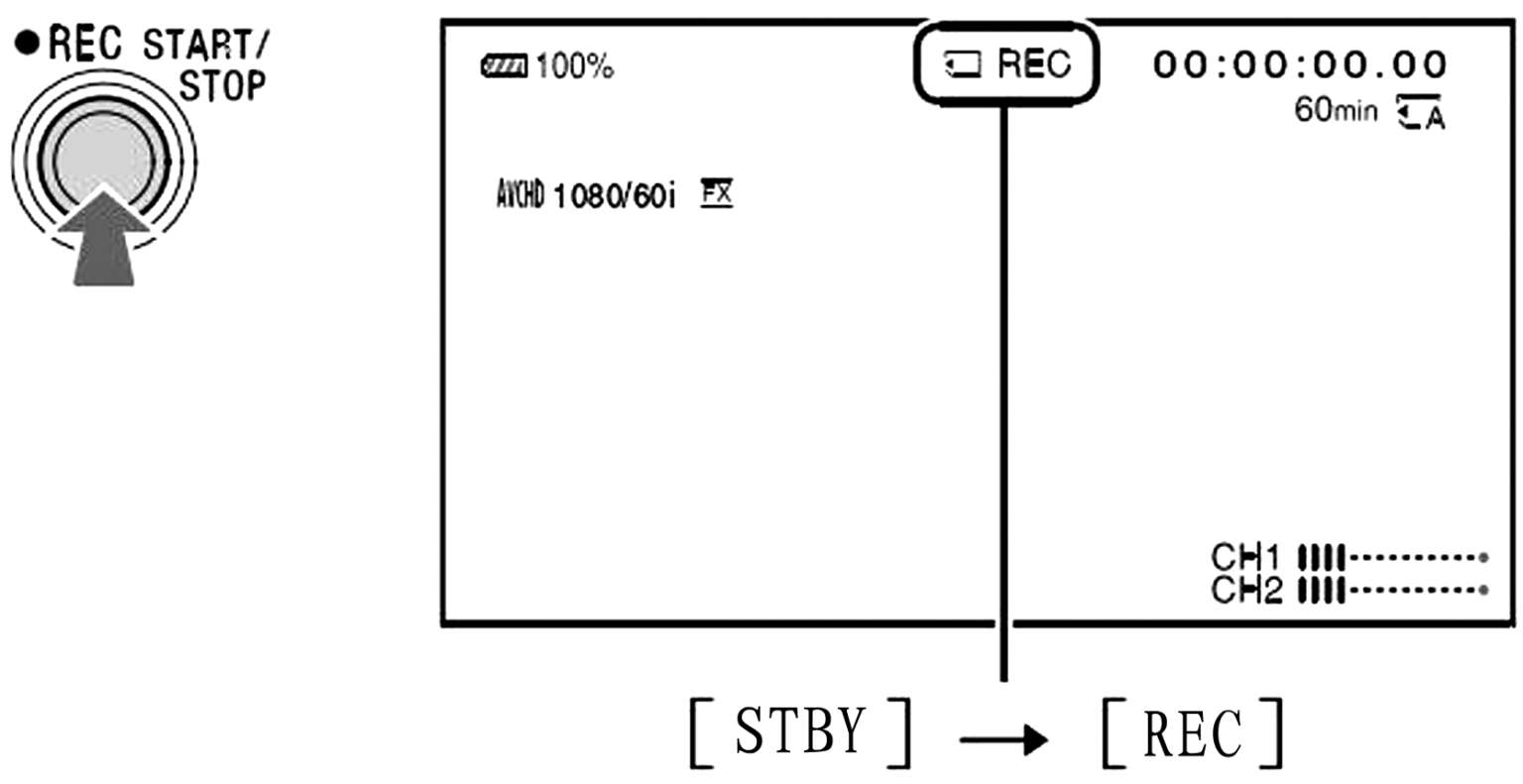

图2-36 录制界面
（2）在存储卡上连续录制（继续录制）。
在插槽A和插槽B中各插入一张存储卡，以便在一张存储卡的剩余空间存满之前切换到另一张存储卡，并继续自动在下一张存储卡上录制。
选择
（拍摄/输出设定）→［拍摄设定］→［同步/继续录制］→［继续录制］。

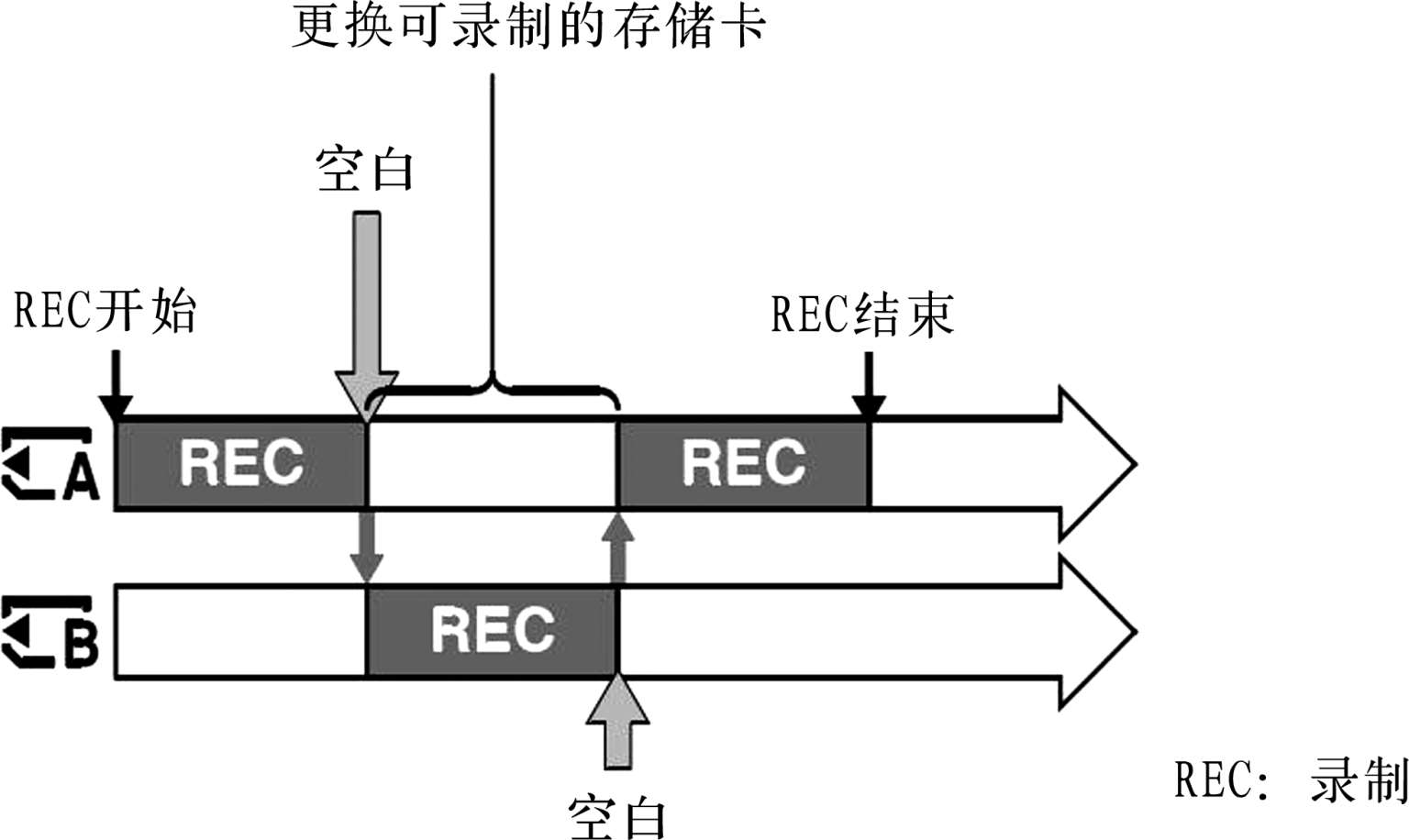

图2-37 连续录制
注意：使用慢动作和快动作、超慢动作、流媒体时不支持连续录制（继续录制）。

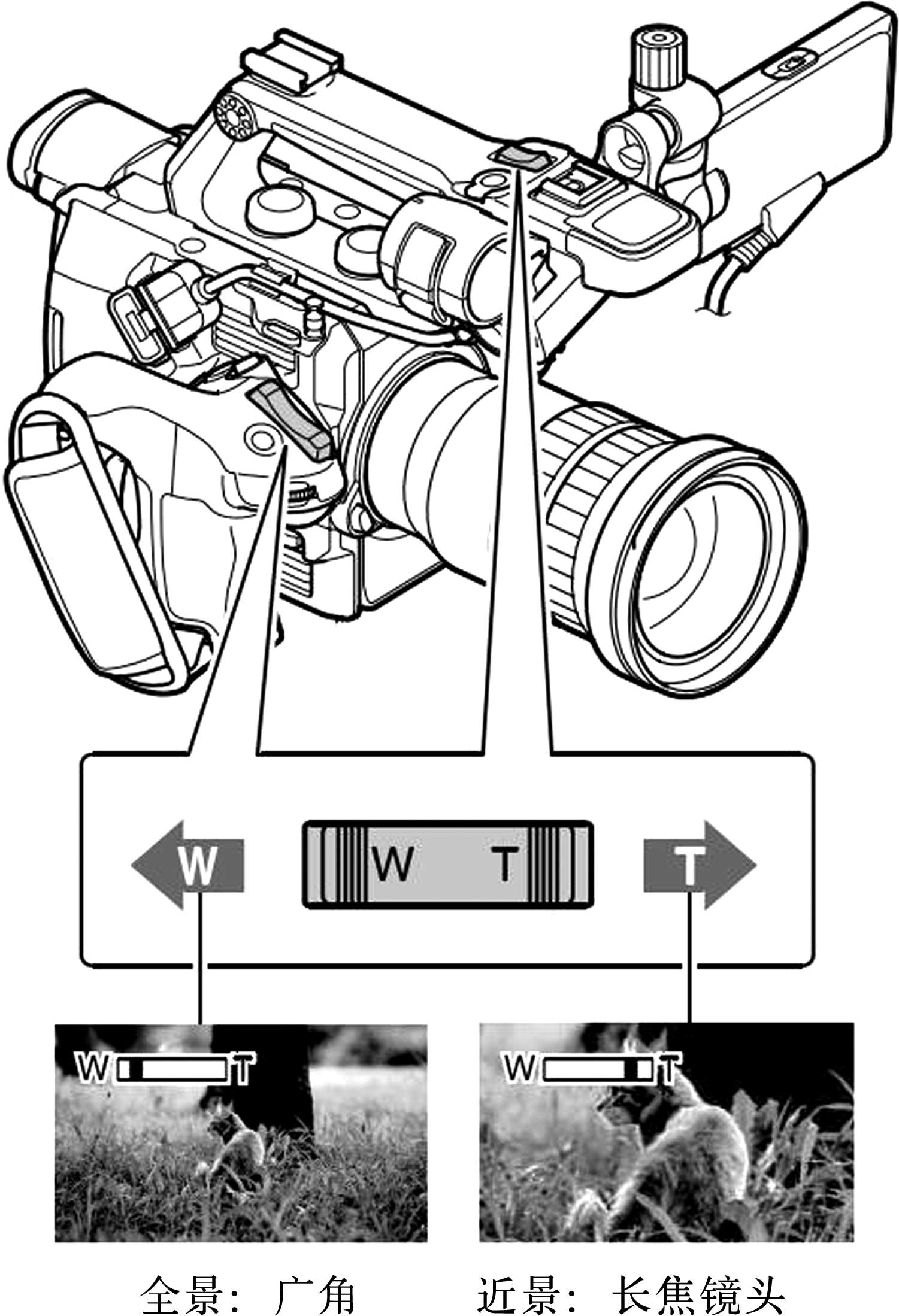

（1）使用变焦杆调节变焦。
轻轻按下手柄变焦杆A或把手变焦杆C可缓慢变焦，更大幅度地按可快速变焦。
图2-38 调整变焦
（2）使用变焦环调节变焦。

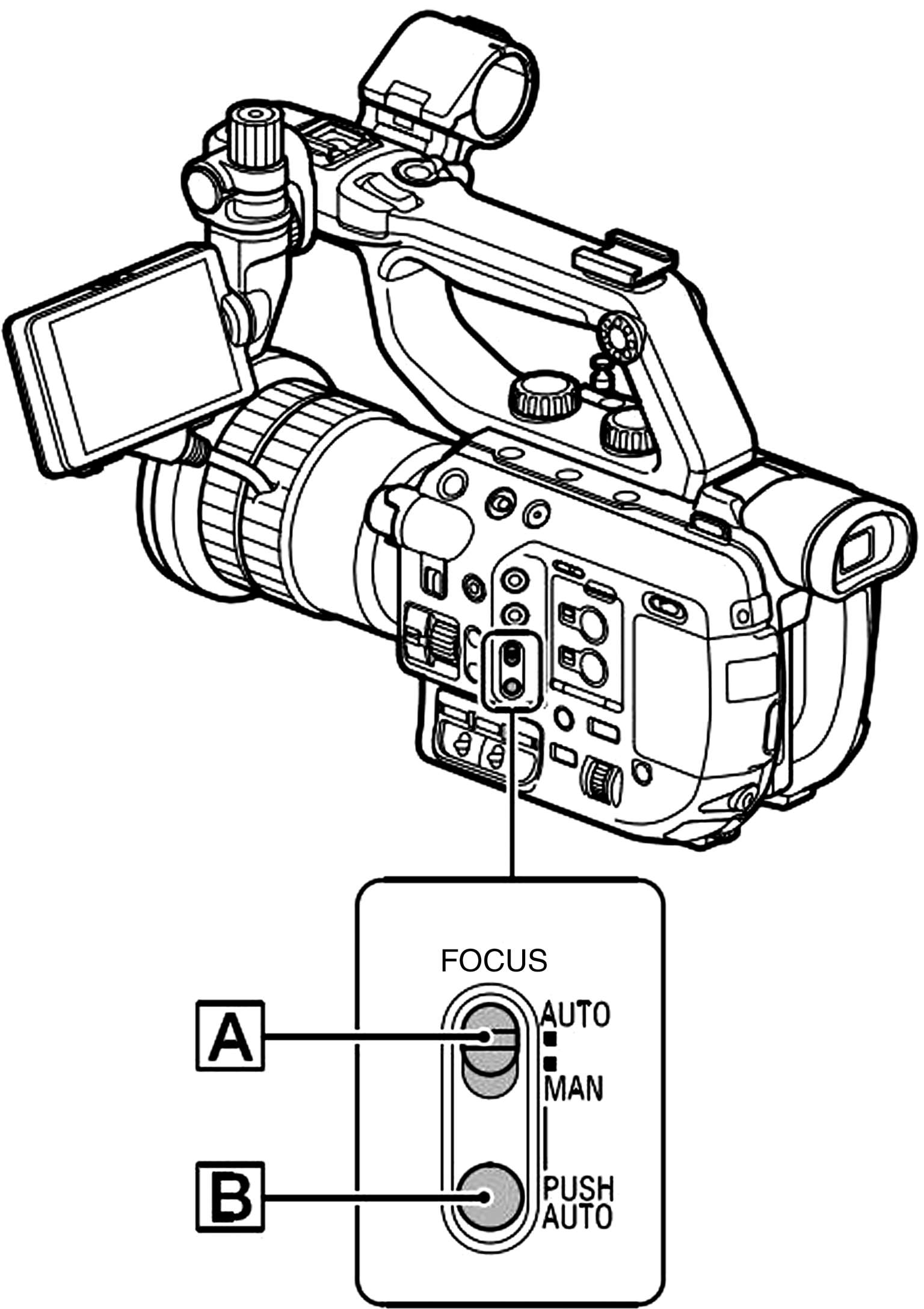

①录制或待机期间，将FOCUS（AUTO/MAN）开关A设为“MAN”。
出现。
②旋转对焦环并调整对焦。
在无法将对焦调节到更远时将变为
，在无法将对焦调节到更近时，将变为
。
图2-39 调节变焦
（1）按FULL AUTO按钮A，将全自动模式设为关闭。
（2）按IRIS按钮E。光圈值旁边的
消失。
图2-40 调整光圈
（3）将ND/IRIS开关B设为IRIS位置。
（4）转动ND/IRIS拨盘C调节数值。光圈打开程度越大（降低F值），则光线量随之增加；光圈关闭程度越大（提高F值），则光线量随之减少。
图2-41 调节快门速度
（1）按FULL AUTO按钮A，将全自动模式设为关闭。
（2）按快门速度按钮H高亮显示快门速度值。快门速度值旁边的
消失。
（3）转动SEL/SET拨盘F调整快门速度。可以使用下列快门速度调节范围：
当选择［60i］时：1/8 s至1/10 000 s（以24P拍摄时，为1/6 s至1/10 000 s）
当选择［50i］时：1/6 s至1/10 000 s

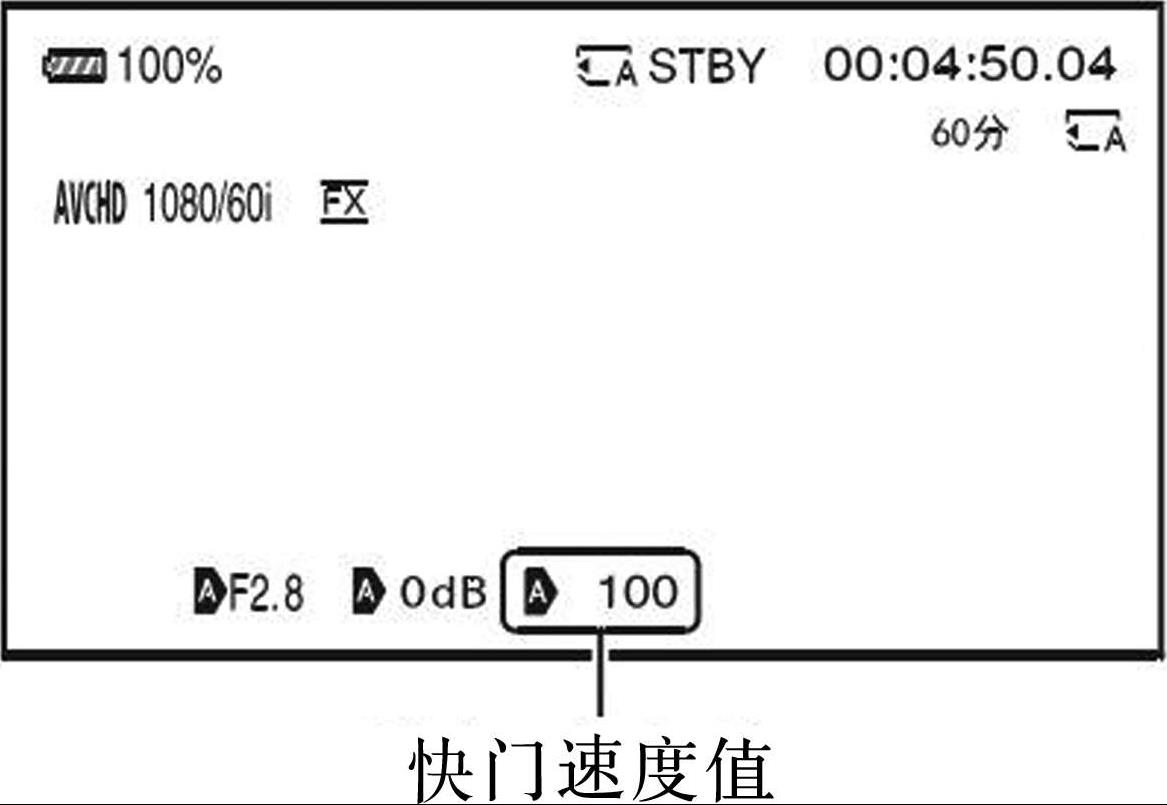

已设定的快门速度的分母会显示在液晶屏上。例如，当快门速度设定为1/100 s时，［100］会显示在液晶屏上。液晶屏上的数值越大，快门速度越高。
（4）按SEL/SET拨盘F应用快门速度。
若要重新调整快门速度，请从步骤（2）开始重新操作。

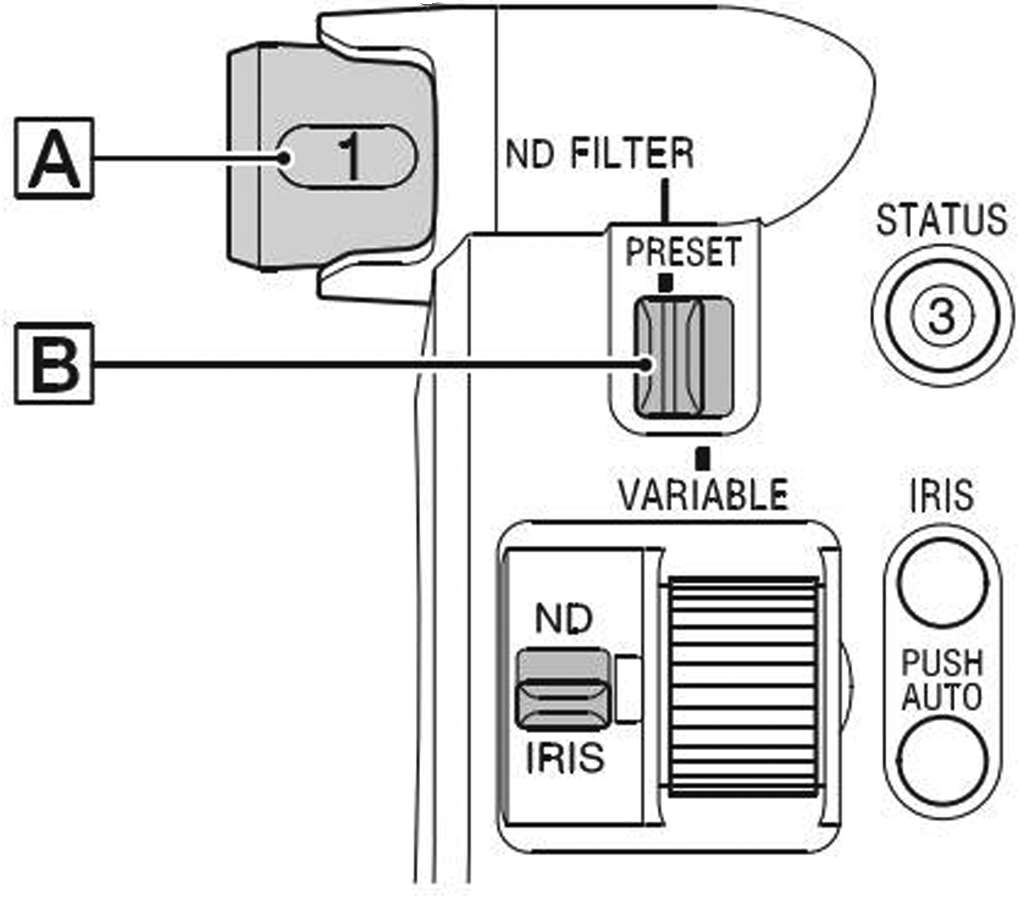

本机有两种ND过滤器模式。可以使用PRESET/VARIABLE开关B切换两种模式。
（1）在预设模式下调整。
按照如下所述将PRESET/VARIABLE开关B设为“PRESET”并切换ND FILTER拨盘A。

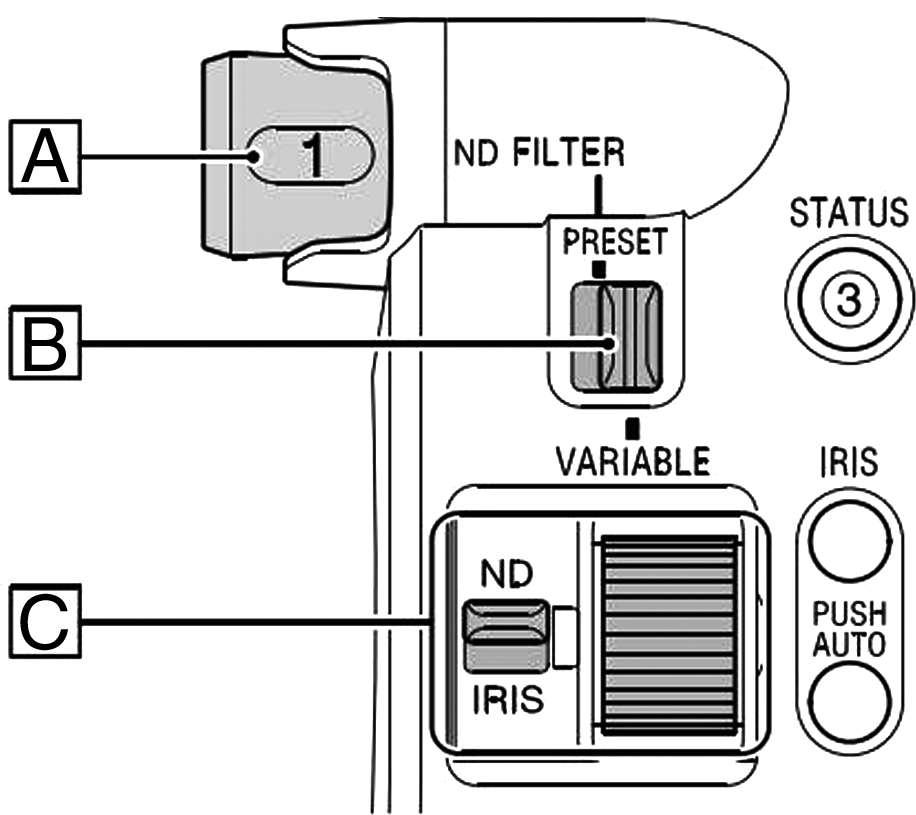

图2-42 使用ND滤镜
①CLEAR：无ND过滤器。
②1：在摄像/绘图→ND FILTER→预设1中设置密度。默认值为1/4。
③在摄像/绘图→ND FILTER→预设2中设置密度。默认值为1/16。
④在摄像/绘图→ND FILTER→预设3中设置密度。默认值为1/64。
（2）在可变模式下调整。
①将ND/IRIS开关C设为“ND”。
②将PRESET/VARIABLE开关B设为“VARIABLE”并将ND FILTER拨盘A切换到位置1、2或3。
图2-43 在可变模式下调整
③使用ND/IRIS拨盘C在1/4至1/128范围内调整过滤器密度。
ND FILTER拨盘A的1、2、3位置对过滤器密度调整没有任何影响。

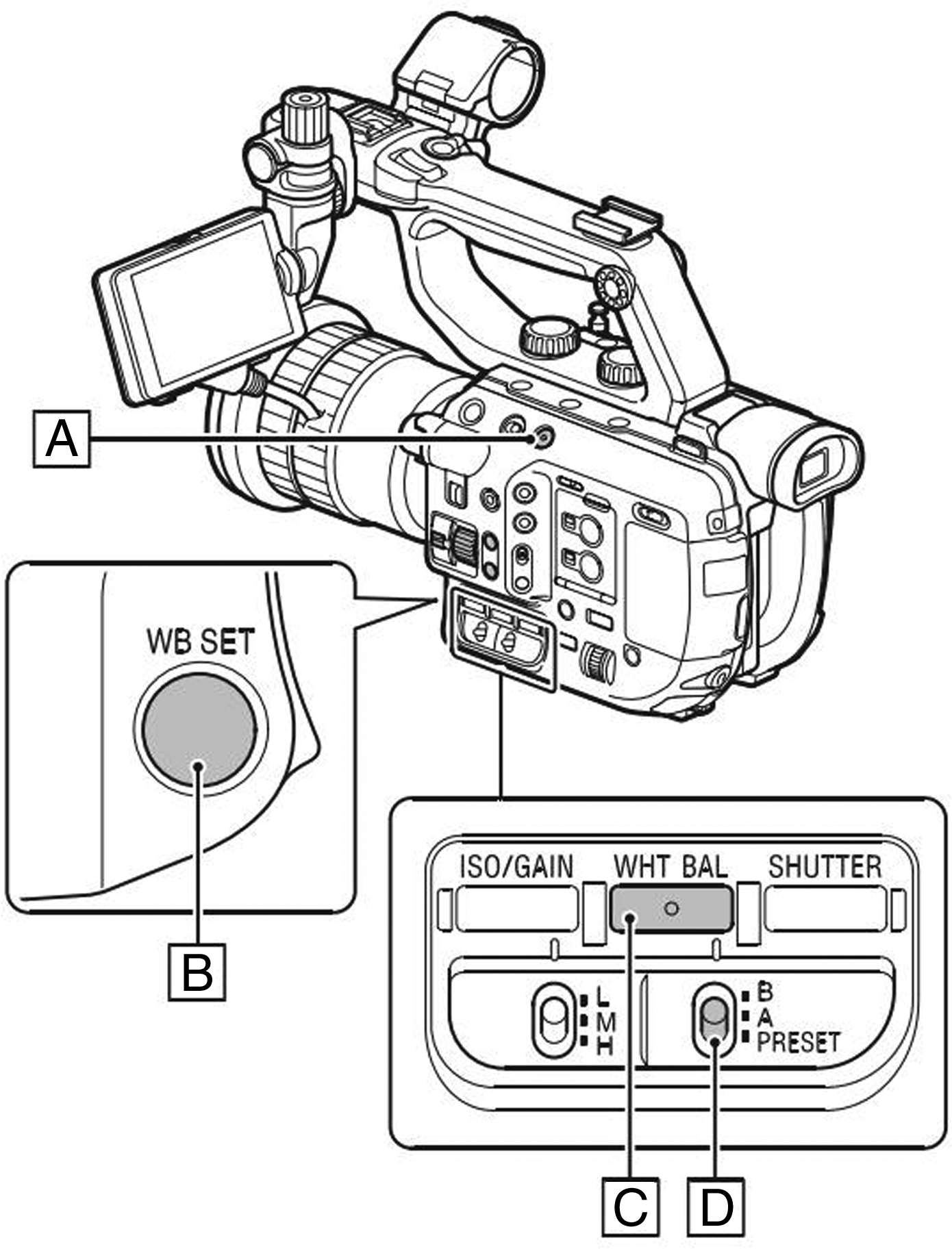

图2-44 调整白平衡
（1）设置白平衡。
①按FULL AUTO按钮A，将全自动模式设为关闭。
②按WHT BAL按钮C显示WHT BAL指示灯。
③将B/A/PRESET开关D设为所需位置。
A．设定A/B值，选择A或B可以用内存A或B中储存的白平衡设定进行录制。
使用市售的ND过滤器时，建议采用此调节。
B．使用白平衡的PRESET值。
选择（摄像/绘图）→［WB预设］并选择所需设定。
（2）调节白平衡并将调整值保存到内存A或B中。
①按FULL AUTO按钮A，将全自动模式设为关闭。
②按WHT BAL按钮C显示WHT BAL指示灯。
③选择
A或
B。
④采用与被摄体相同的照明条件，用一张纸等白色物体构图以铺满整个画面。
⑤按WB SET按钮B。调节后的值存储在
A或
B中。存储的色温会显示约3秒。

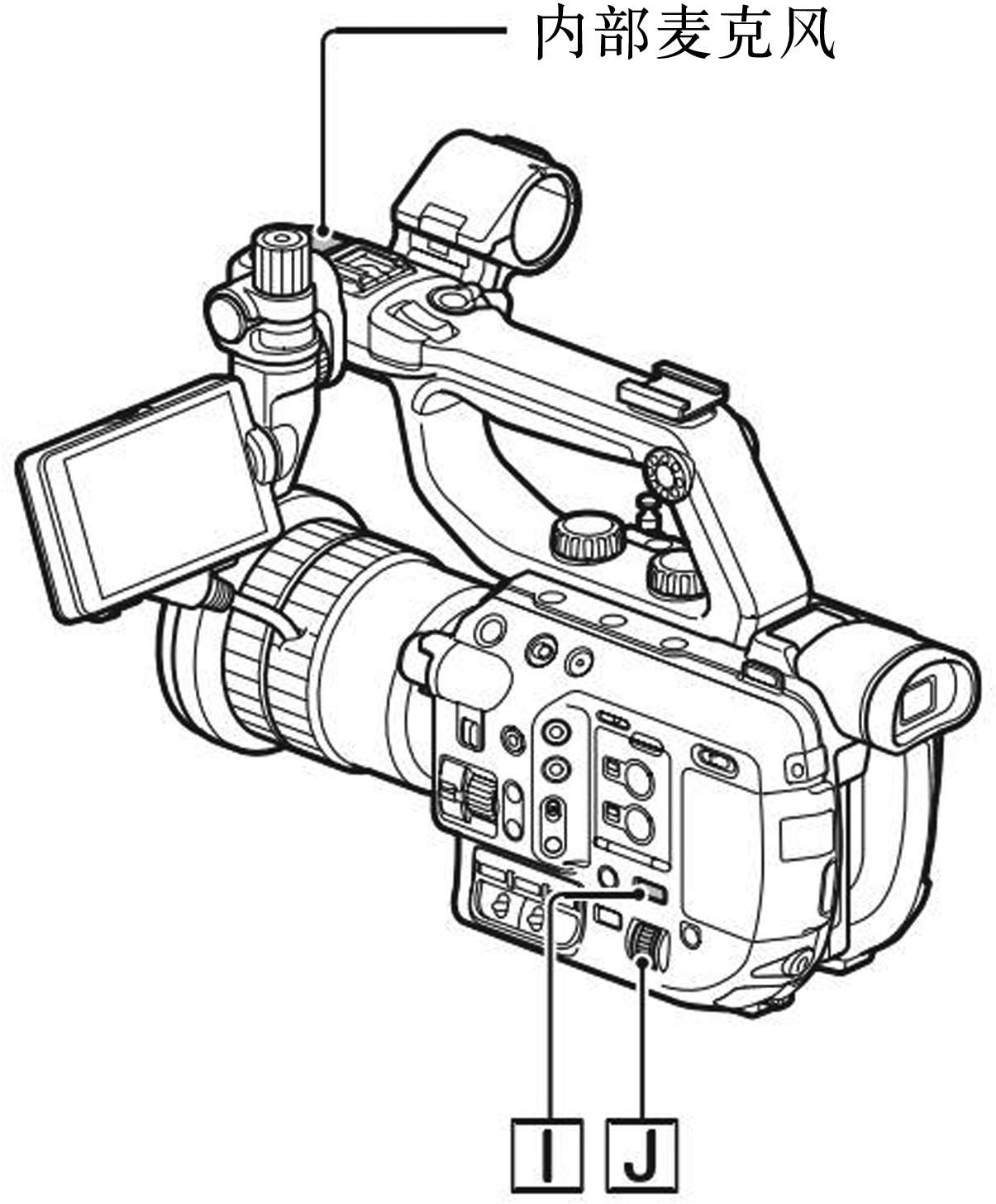

图2-45 内部麦克风录音
可使用本机的内部麦克风，以立体声进行录音。
（1）按MENU按钮I。
（2）用SEL/SET拨盘J选择
（音频设定）→［CH1输入选择］→［INT MIC］。
（3）用SEL/SET拨盘J选择
（音频设定）→［CH2输入选择］→［INT MIC］。
若要使用外部音频设备或内部麦克风之外的其他麦克风，应更改以下设定。
（1）选择输入源。
根据连接到INPUT 1插孔G和INPUT 2插孔B的设备分别设置INPUT 1开关H和INPUT 2开关A。
（2）设置麦克风的输入电平。
在菜单的［INPUT 1调整］/［INPUT 2调整］中设置XLR麦克风的输入电平。根据麦克风的灵敏度调整电平。
可以将输入电平设为-60 dBu（＋12 dB）和-30 dBu（-18 dB）之间（以6 dB为增量）。
默认设定为-48 dBu（0 dB）。
（3）为各个声道选择输入源。
①按MENU按钮I。
②用SEL/SET拨盘J选择
（音频设定）→［CH1输入选择］→［INPUT 1］。
③用SEL/SET拨盘J选择
（音频设定）→［CH2输入选择］→［INPUT 2］。
