第四节
PXW-Z150手持式存储卡摄录一体机的操作和调整

PXW-Z150是一款专业的手持摄录一体机，采用1英寸的堆栈式Exmor RS CMOS，提供广播级4K影像和120 fps的高速镜头，拥有清晰影像变焦技术，支持双卡多模式录制，提供HDMI视音频输出接口，莲花口复合视频/音频（单声道）输出接口，卡侬音频输入接口以及广播级标准的3G-SDI接口。采用XAVC-L编码方式，4K（3 840×2 160分辨率）下的XAVC QFHD码流最高可达100 Mbps，2K（1 920×1 080分辨率）下的XAVC HD码流最高可达50 Mbps。

一、主要技术规格

电源要求：100～240V AC，50 Hz/60 Hz（使用电源适配器AC-L100C），7.2V DC（使用电池）

·耗电量：

录制XAVC HD，使用取景器：约6.3W；

录制XAVC HD，使用液晶屏：约6.6W。

·工作温度：0℃～40℃。

·存放温度：-20℃～60℃。

·尺寸：（机身，包括突出部分）171.3 mm×187.8 mm×371.3 mm（包括镜头遮光罩、大眼罩和电池NP-F770，腕带除外）（宽/高/深）。

·重量：约1.9 kg（仅机身），约2.3 kg（包括镜头遮光罩、大眼罩和电池NP-F770）。

·信号格式：

当选择［60i］时：NTSC制式色彩，EIA标准HDTV1 080/60i、1 080/60p、720/60p；

当选择［50i］时：PAL制式色彩，CCIR标准HDTV1 080/50i、1 080/50p、720/50p。

·视频录制系统：

XAVC QFHD：MPEG-4 AVC/H.264，4∶2∶0 Long profile；

XAVC HD：MPEG-4 AVC/H.264，4∶2∶2 Long profile；

XAVC Proxy：MPEG-4 AVC/H.264，4∶2∶0 Long profile；

MPEG HD422：MPEG-2 422 P＠HL，4∶2∶2 Long profile；

MPEG HD420：MPEG-2 MP＠HL，4∶2∶0 Long profile；

MPEG HD Proxy：MPEG-4 AVC/H.264，4∶2∶0 Long profile；

AVCHD：兼容MPEG-4 AVC/H.264；

AVCHD 2.0格式。

·音频录制格式：

XAVC QFHD：线性PCM 2声道，24位，48 kHz；

XAVC HD：线性PCM 2声道，24位，48 kHz；

XAVC Proxy：AAC-LC 2声道，16位，48 kHz；

MPEG HD422：线性PCM 2声道，24位，48 kHz；

MPEG HD420：线性PCM 2声道，16位，48 kHz；

MPEG HD Proxy：AAC-LC 2声道，16位，48 kHz；

AVCHD：线性PCM 2声道、16位，48 kHz/Dolby Digital 2声道、16位、48 kz。

·录制媒体：Memory Stick PRO Duo ^TM 和SD卡。

·成像元件：1.0型Exmor RS CMOS传感器，总像素约20 900 000像素，有效像素约14 200 000像素。

·变焦倍率：

4K：12×（光学变焦）、18×（清晰图像变焦）、192×（数字变焦）；

HD：12×（光学变焦）、24×（清晰图像变焦）、192×（数字变焦）。

·白平衡：预设（室内：3 200K；室外：5 600K±7阶；色温设定范围：2 300K至15 000 K），一键式A、B、自动可选。

·最低照度：

当选择［60i］时：1.7lx（LOW LUX模式：开）；

当选择［50i］时：1.7lx（LOW LUX模式：开）。

·快门速度：

当选择［60i］时：1/8秒至1/10 000秒（当拍摄24P时为1/6秒至1/10 000秒）；

当选择［50i］时：1/6秒至1/10 000秒。

·S＆Q MOTION：XAVC HD/MPEG HD/AVC HD可选择的帧速率。

·高帧速率：XAVC HD。

·当选择［60i］时：120 fps。

·当选择［50i］时：100 fps。

·增益：-3 dB、0 dB、3 dB、6 dB、9 dB、12 dB、15 dB、18 dB、21 dB、24 dB、27 dB、30 dB、33 dB、AGC。

·伽马曲线：可选。

·内置ND过滤器。

关：CLEAR；

1∶1/4ND；

2∶1/16ND；

3∶1/64ND。

·镜头支架：固定。

·变焦倍率：12倍（光学），伺服。

·焦距：f＝9.3 mm至111.6 mm（相当于35 mm镜头上f＝29.0 mm至348.0 mm）。

·光圈：F 2.8至F 4.5（自动/手动可选）。

·对焦：自动/手动可选10 mm至∞（广角），1 000 mm至∞（长焦）。

·图像稳定器：可选择开/关，移轴镜头。

·滤光片直径：M62 mm。

·视频输出：Multi/micro USB插孔（1），针型插孔（1）。

·复合（1.0 Vp-p，75Ω）。

·音频输出：Multi/micro USB插孔（1），针型插孔（单声道）（1）。

·SDI信号输出：BNC型（1）。

·HDMI信号输出：A型（1）。

·USB：Multi/micro USB插孔（1）。

·（耳机）输出：立体声迷你插孔（Φ3.5 mm）（1）。

·扬声器：单声道。

·音频输入：XLR型，3针（凹形）（2），line/mic/mic＋48V可选。

·DC输入：DC插孔。

·REMOTE插孔：立体声迷你插孔（Φ2.5 mm）（1）。

·液晶屏：8.8 cm（3.5型）约156万点。

·取景器：1.0 cm（0.39型）OLED约144万点。

·内置麦克风：全方位立体声驻极体电容式麦克风。

·流媒体：MPEG-2 TS/UDP。

二、部件及其功能

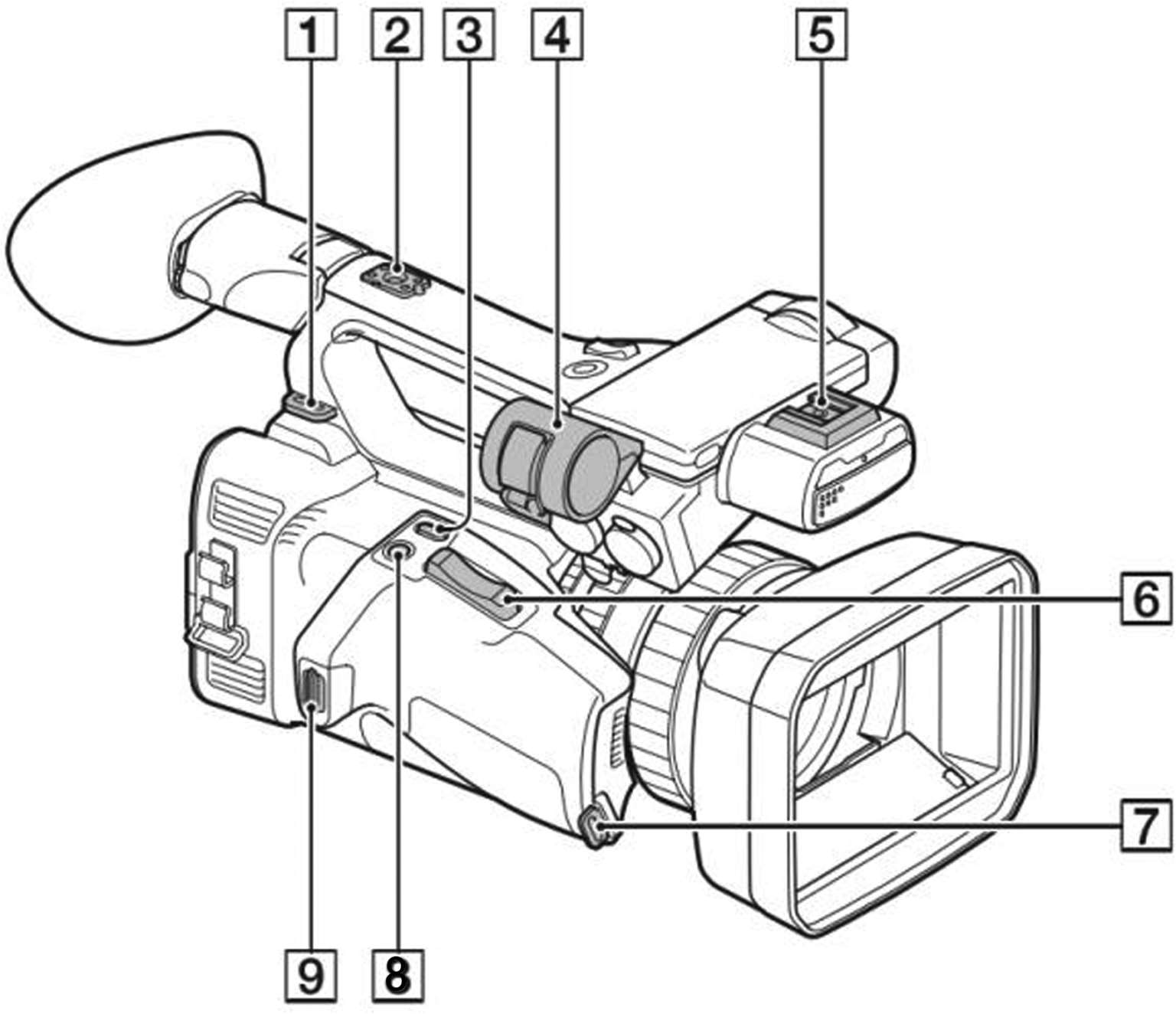

1——肩带挂钩。

2——附件插座插孔。

3——ASSIGN 4/LAST SCENE按钮。

4——麦克风固定器。

5——多接口热靴。

6——电动变焦杆。

7——腕带连接件。

8——ASSIGN 5/FOCUS MAG按钮。

9——腕带连接件。

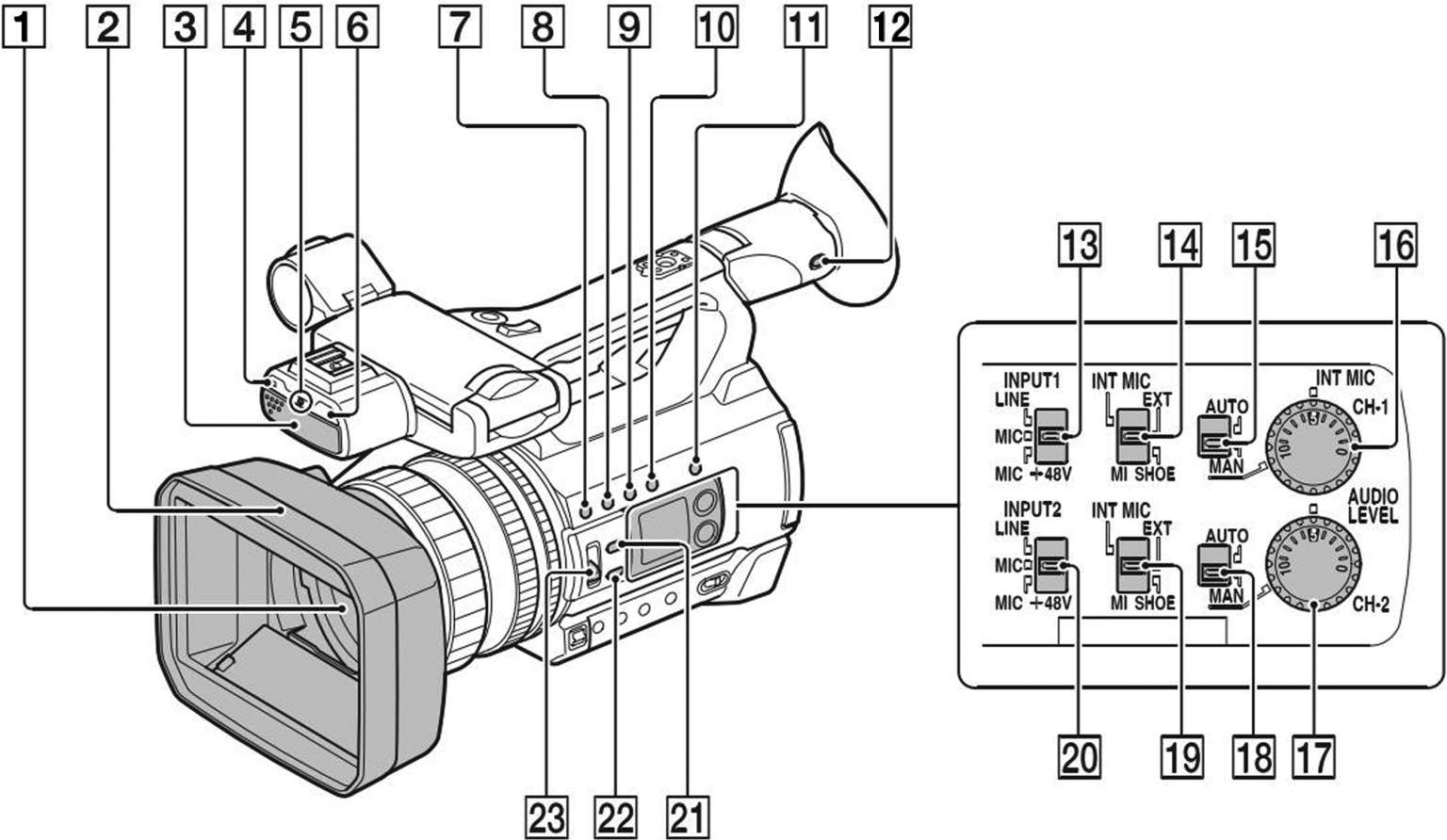

1——镜头（G镜头）。

2——带遮光罩的镜头盖。

3——内部麦克风。

4——遥控感应器。

5——拍摄灯，在存储卡的剩余容量或电池的剩余电量变低时闪烁。

6——NIGHTSHOT光发射器。

7——ASSIGN 1/WB SET按钮。

8——ASSIGN 2/STATUS按钮。

9——ASSIGN 3/S＆Q按钮。

10——DISPLAY按钮。

11——SLOT SEL按钮。

12——ASSIGN 6/VF/LCD PANEL按钮。

13——INPUT 1（LINE/MIC/MIC＋48V）开关。

14——CH-1（INT MIC/EXT/MI SHOE）开关。

15——AUTO/MAN（CH-1）开关。

16——AUDIO LEVEL（CH-1）拨盘。

17——AUDIO LEVEL（CH-2）拨盘。

18——AUTO/MAN（CH-2）开关。

19——CH-2（INT MIC/EXT/MI SHOE）开关。

20——INPUT 2（LINE/MIC/MIC＋48V）开关。

21——IRIS AUTO/MAN按钮。

22——FOCUS AUTO/MAN按钮。

23——ND FILTER开关。

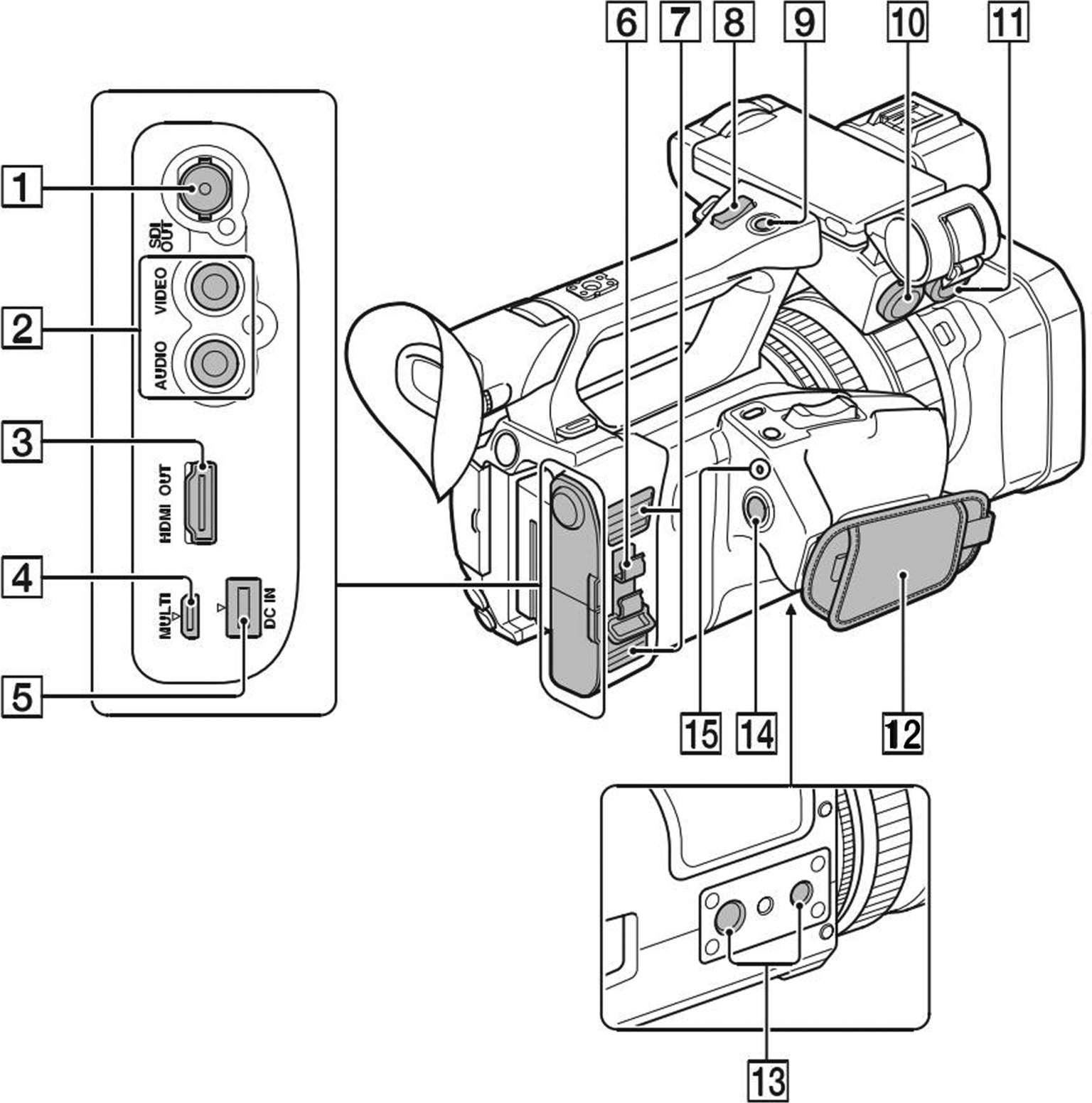

1——SDI OUT插孔。

2——视频输出插孔/AUDIO VIDEO插孔。

3——HDMI OUT插孔。

4——Multi/Micro USB插孔。

5——DC IN插孔。

6——电缆夹/线圈夹。

7——排气孔。可能会由于散热而变暖，拍摄时请勿堵塞排气孔。

8——手柄变焦杆。

9——手柄录制按钮。

10——INPUT 1插孔。

11——INPUT 2插孔。

12——腕带。

13——三脚架插孔（1/4英寸、3/8英寸），支持1/4-20UNC和3/8-16UNC螺钉，用于安装在三脚架上（另售，螺钉长度5.5 mm或更短），有些三脚架的设计可能会用到。

14——START/STOP按钮。

15——POWER/CHG指示灯。

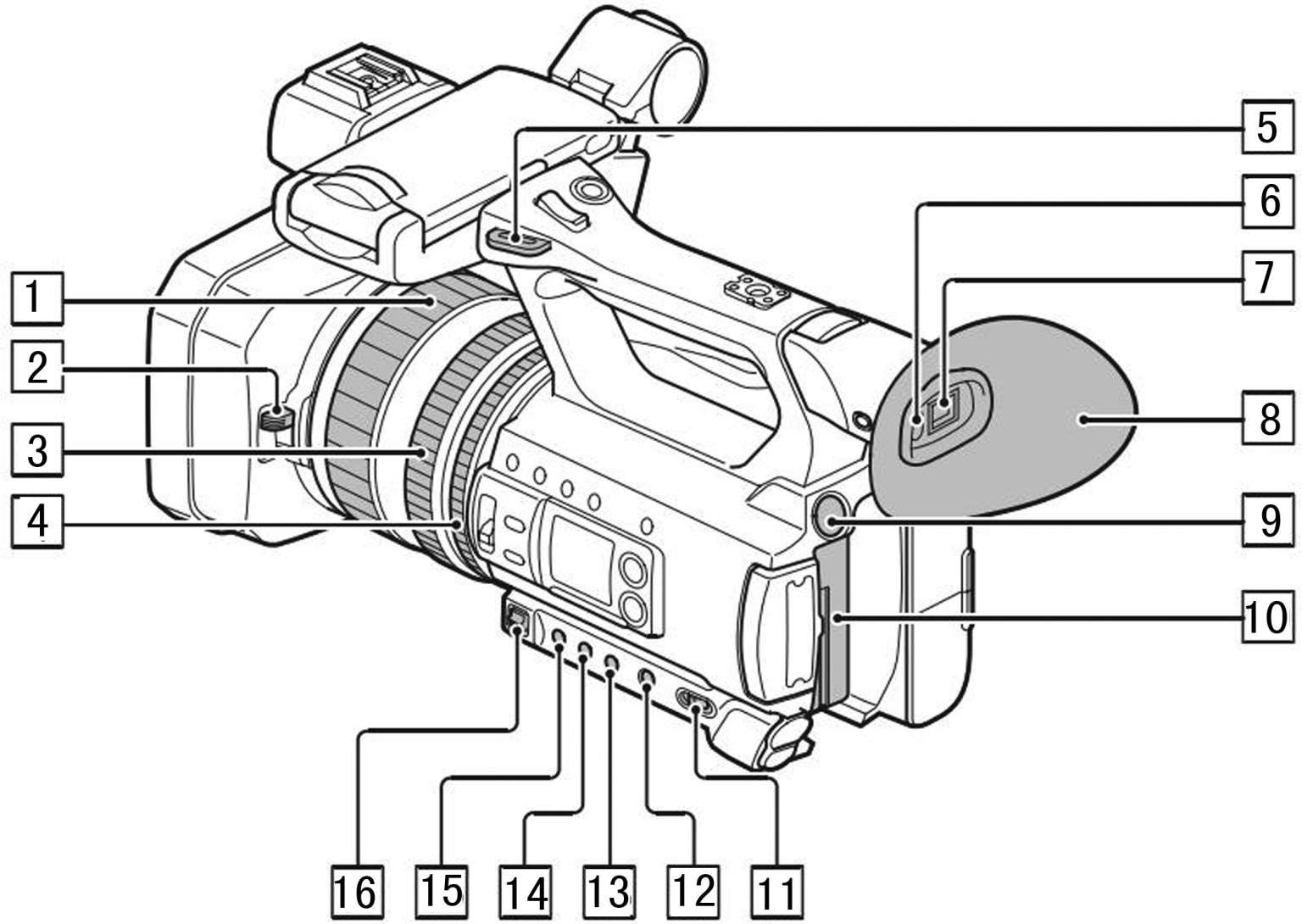

1——对焦环。

2——镜头盖控制杆。

3——变焦环。

4——光圈环。

5——肩带挂钩。

6——视觉传感器。

7——取景器。

8——大眼罩。

9——BATT RELEASE按钮。

10——电池。

11——ON/STANDBY开关。

12——FULL AUTO按钮。

13——SHUTTER按钮。

14——WHT BAL按钮。

15——GAIN按钮。

16——手动调节杆。

1——液晶屏。

2——MENU按钮。

3—— SET按钮。

4——THUMBNAIL按钮。

5——存储卡插槽A/存储卡存取指示灯。

6——存储卡插槽B/存储卡存取指示灯。

7——耳机插孔。

8——REMOTE插孔。REMOTE插孔连接用于控制播放的录像机或其他设备。

三、操作与调整

1．录制

（1）一般录制。

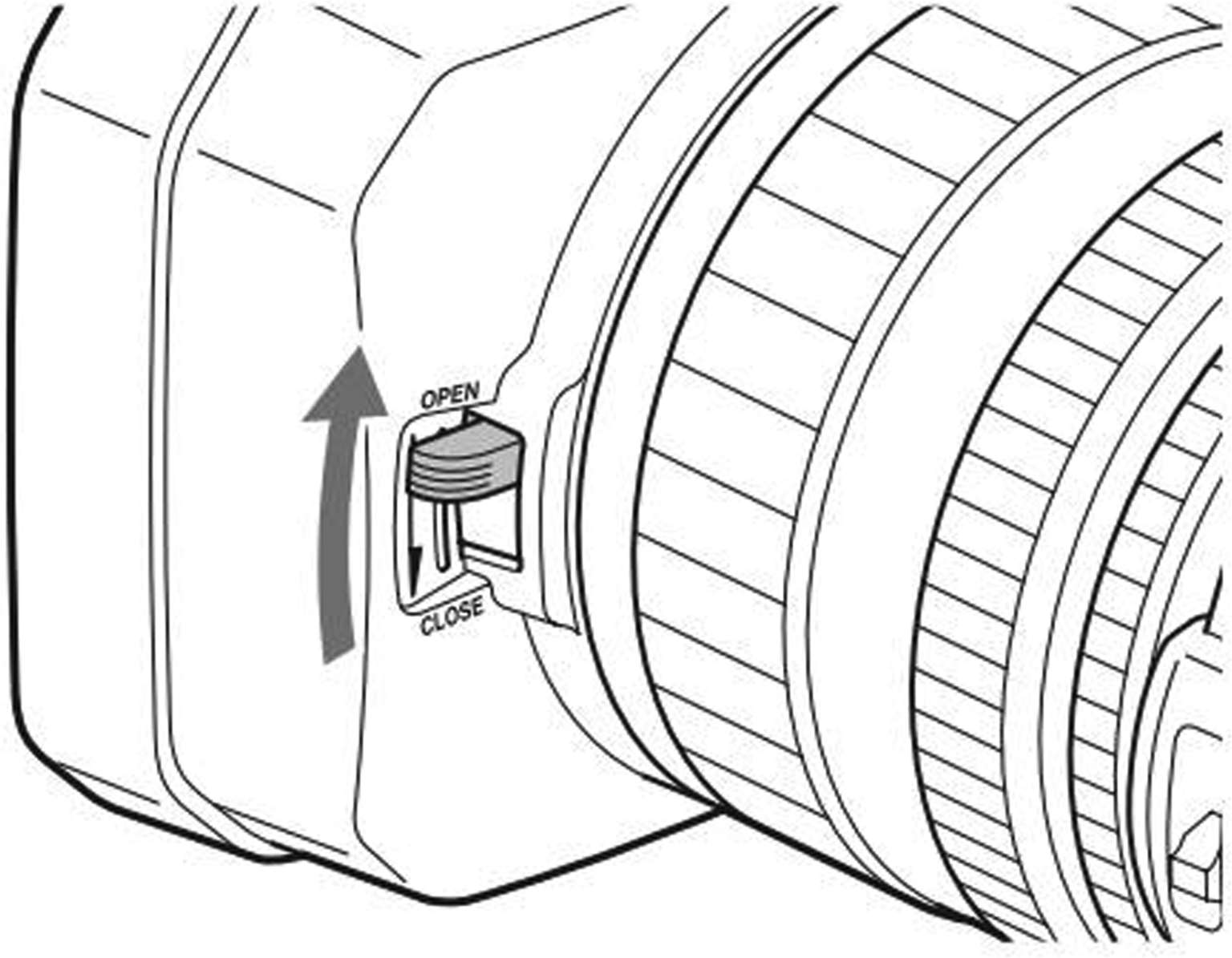

①打开带遮光罩的镜头盖的快门。

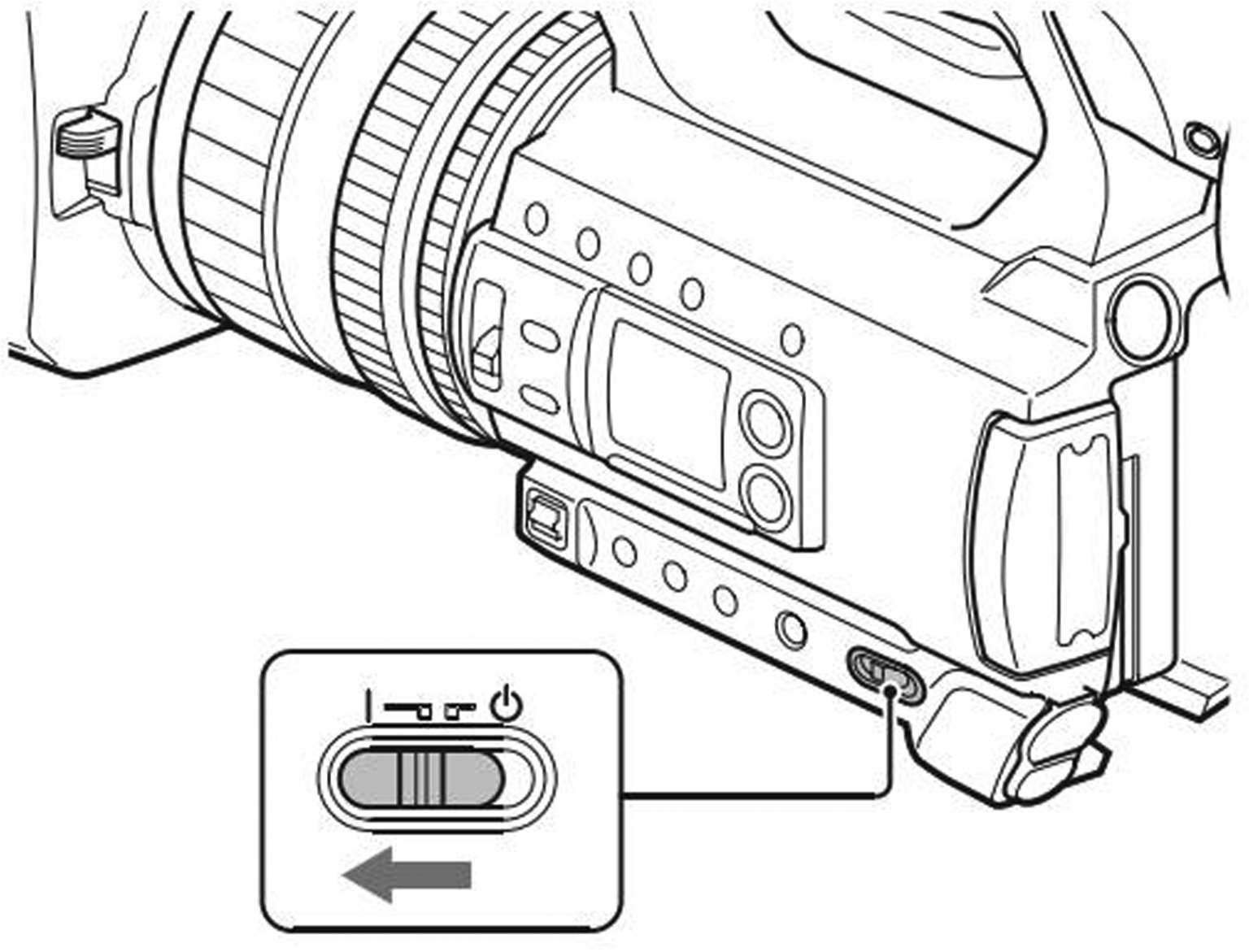

②将ON/STANDBY开关转动到开（ ）。

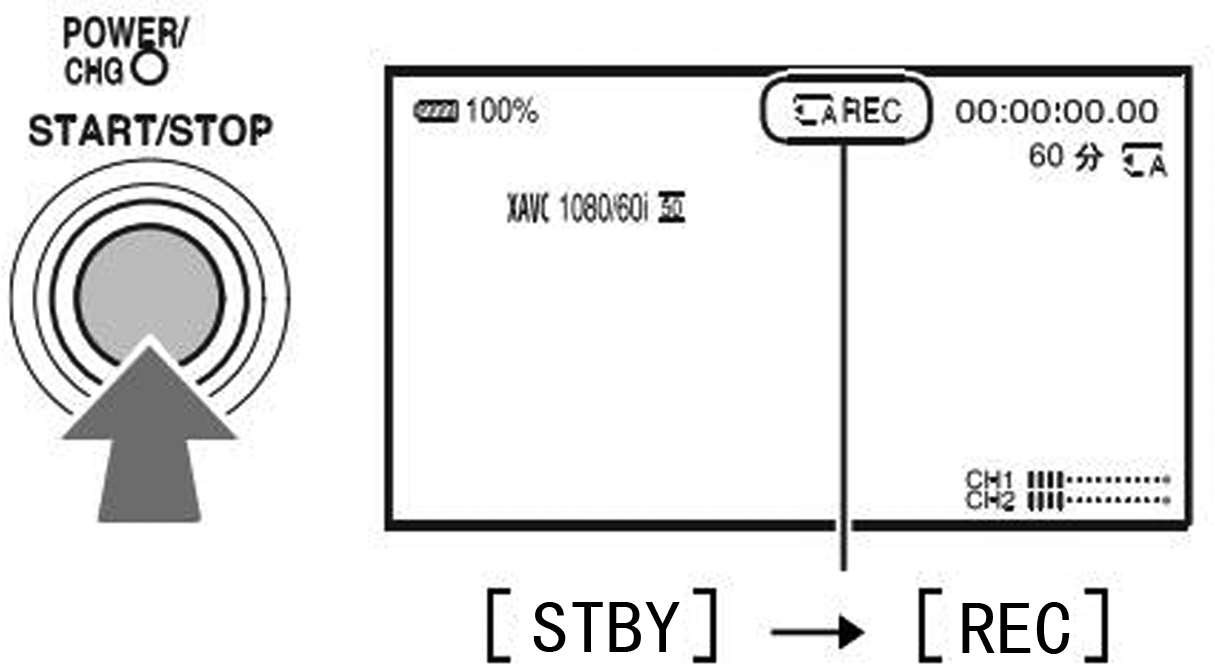

③按下START/STOP按钮（或手柄录制按钮）开始录制。拍摄灯在录制过程中亮起。

若要停止录制，再次按START/STOP按钮（或手柄录制按钮）。

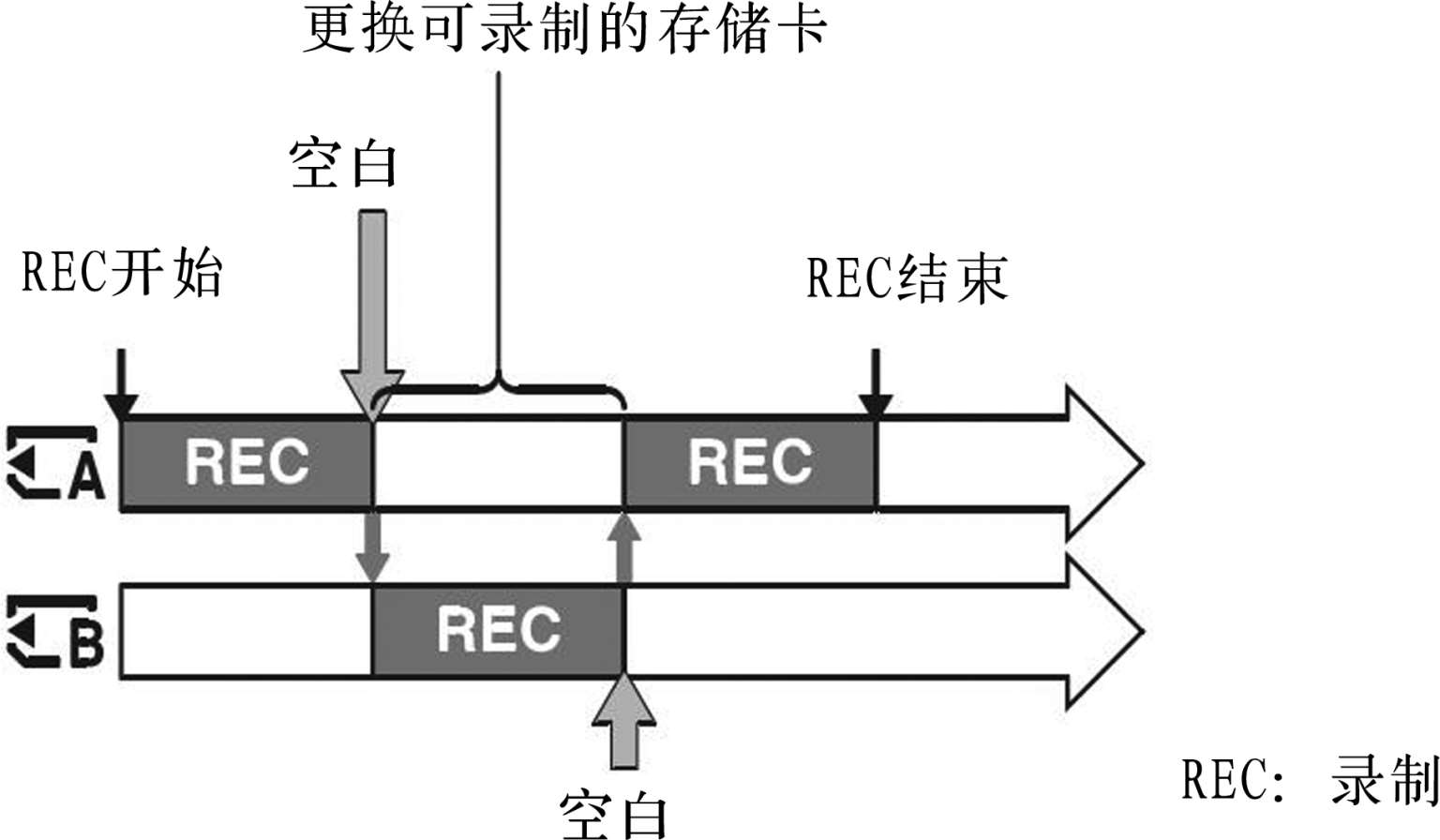

（2）在存储卡上连续录制（继续录制）。

在插槽A和B中各插入一张存储卡，以便在一张存储卡的剩余空间存满之前切换到另一张存储卡，并继续自动在下一张存储卡上录制。

按MENU→用 SET按钮选择 （拍摄/输出设定）→［拍摄设定］→［同步/继续录制］→［继续录制］。

注意：

·切勿弹出正用于录制的存储卡。在录制期间若需要更换存储卡，只能更换存取指示灯熄灭的插槽中的存储卡。

·在录制动画时，即使按SLOT SEL按钮，也不能切换正在使用的插槽。

·当正在使用的存储卡的录制时间少于1分钟且另外一个插槽插入可录制的存储卡时，本机屏幕上会出现图标 。当切换存储卡时，指示消失。

·如果在剩余录制时间少于1分钟的存储卡上开始录制，则本机可能无法转录。若要正确转录，须确保开始录制时存储卡有超过1分钟的剩余录制时间。

·XAVC/MPEG HD使用转录的最长录制时间为6小时，AVC HD为13小时。一旦超过最长录制时间，录制会自动停止。

2．调节变焦

（1）使用电动变焦杆调节变焦。

轻轻按电动变焦杆C可缓慢变焦，大力按则可快速变焦。

提示：

·对焦时，本机和被摄体之间所需的最小距离约为1cm（广角）和1m（长焦镜头）。否则，对焦可能无法在某些变焦位置进行调节。

·将手指一直放在电动变焦杆C上。如果从电动变焦杆C上移开手指，则电动变焦杆的操作声音也会被录制。

（2）使用手柄变焦杆调节变焦。

按手柄变焦杆A放大或缩小。

提示：可打开/关闭手柄变焦功能，然后更改变焦操作速度。

（3）使用变焦环调节变焦。

可通过转动变焦环B以所需速度进行变焦，也可进行微调。

注意：以适中的速度转动变焦环B。如果转动过快，变焦可能滞后于变焦环转动，或者变焦操作的声音也可能被录制。

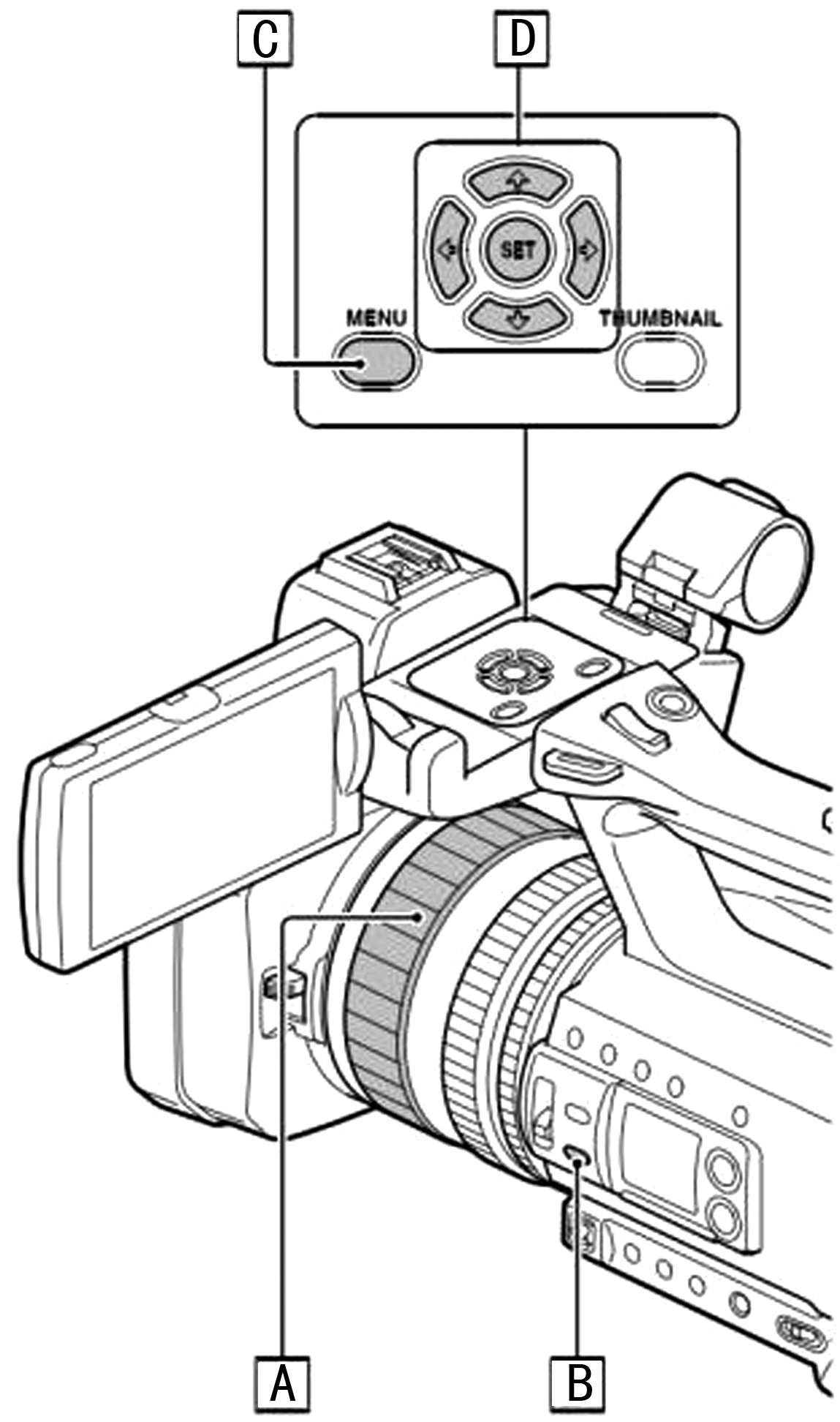

3．调整对焦

（1）手动对焦。

①在录制或待机期间，按FOCUS AUTO/MAN按钮B将对焦设定为手动， 出现。

②转动对焦环A调节对焦。 在无法将对焦调节到更远时将变成 ，在无法将对焦调节到更近时将变成 。

（2）自动对焦。

按FOCUS AUTO/MAN按钮B将对焦设定为自动， 消失并恢复自动调焦。

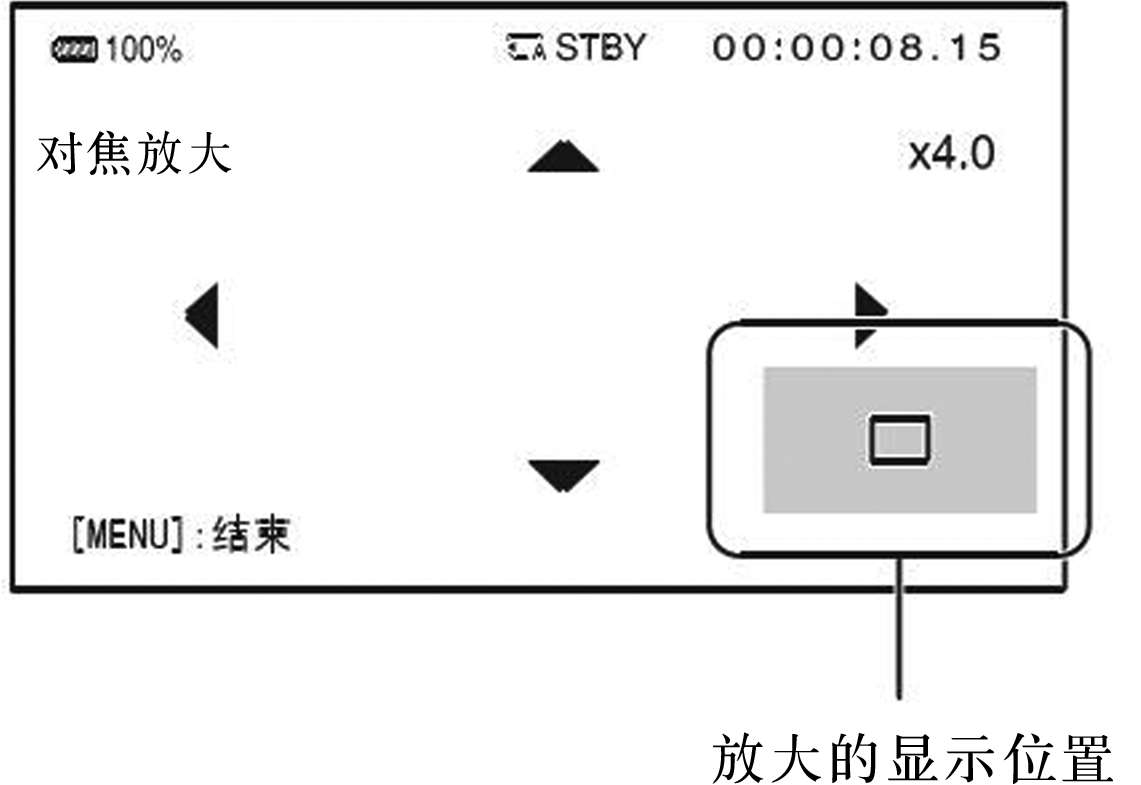

（3）使用对焦放大进行对焦。

可放大显示液晶屏上选择的区域。在手动对焦时更易于确认对焦设定。

按ASSIGN 5/FOCUS MAG按钮，屏幕中央被放大。每按一次该按钮，设定便相应改变。

可以用本机上的 按钮调节放大显示的位置。按SET按钮让放大的显示位置返回中央。

注意：

·即使放大液晶屏上的图像，录制的图像也不会变大。

·可使用［对焦放大比例］更改放大倍率。

4．调整亮度

可通过调节光圈、增益或快门速度调节图像亮度，或者通过ND过滤器开关B调节光线量。

注意：将FULL AUTO按钮G设为开时，将自动调节光圈、增益、快门速度和白平衡。这些项目均无法手动调节。

（1）调节光圈。

该功能有助于使背景变得模糊或清晰。

①按下FULL AUTO按钮G将自动模式设为关闭。FULL AUTO按钮指示灯会熄灭。

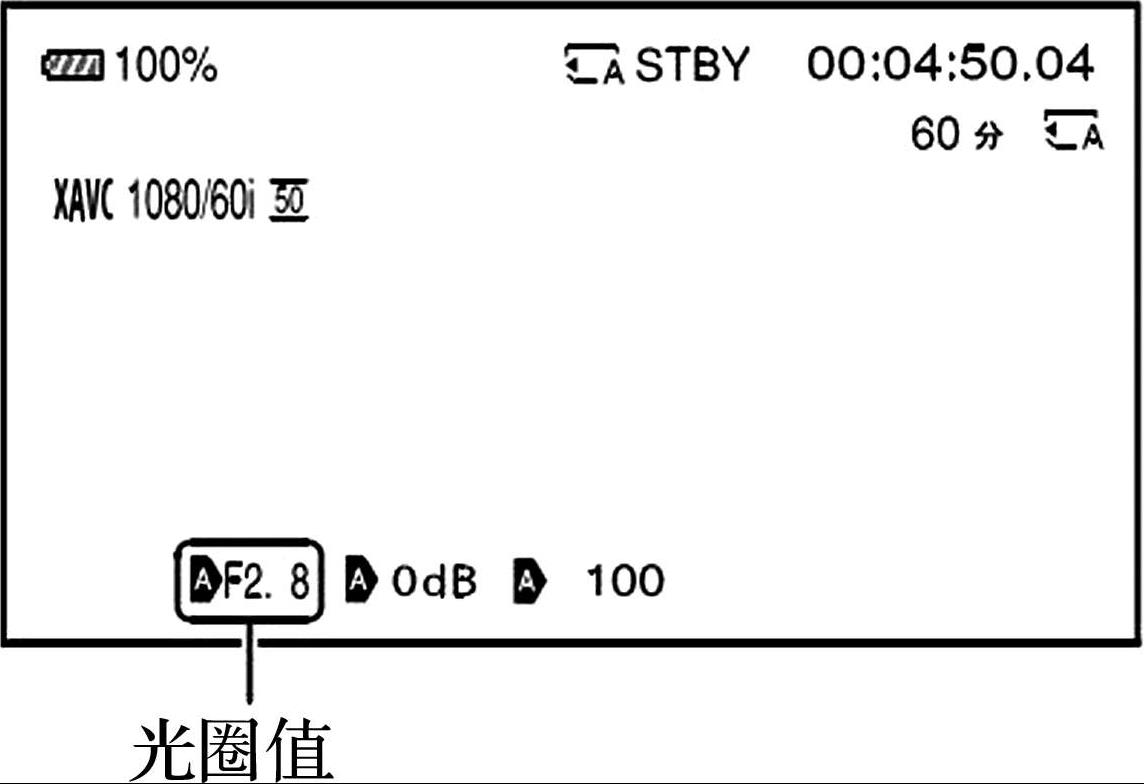

②按IRIS AUTO/MAN按钮C将光圈设定为手动。光圈值旁的 会消失。

③转动光圈环A调节数值。光圈打开程度越大（降低F值），则光线量随之增加。光圈关闭程度越大（提高F值），则光线量随之减少。

（2）调节增益。

如果不想通过AGC（自动增益控制）来提高相关值，可以使用此功能。

①按下FULL AUTO按钮G将自动模式设为关闭。FULL AUTO按钮指示灯会熄灭。

②按GAIN按钮E。增益值旁边的 消失，增益值高亮显示。

使用手动调节杆D调节数值。设定值：33 dB、30 dB、27 dB、24 dB、21 dB、18 dB、15 dB、12 dB、9 dB、6 dB、3 dB、0 dB（默认值）、-3 dB。

（3）调节快门速度。

可以手动调节和固定快门速度。可通过调节快门速度使正在移动的被摄体呈现出静止状态或者强调被摄体的运动状态。

①按下FULL AUTO按钮G将自动模式设为关闭。FULL AUTO按钮指示灯会熄灭。

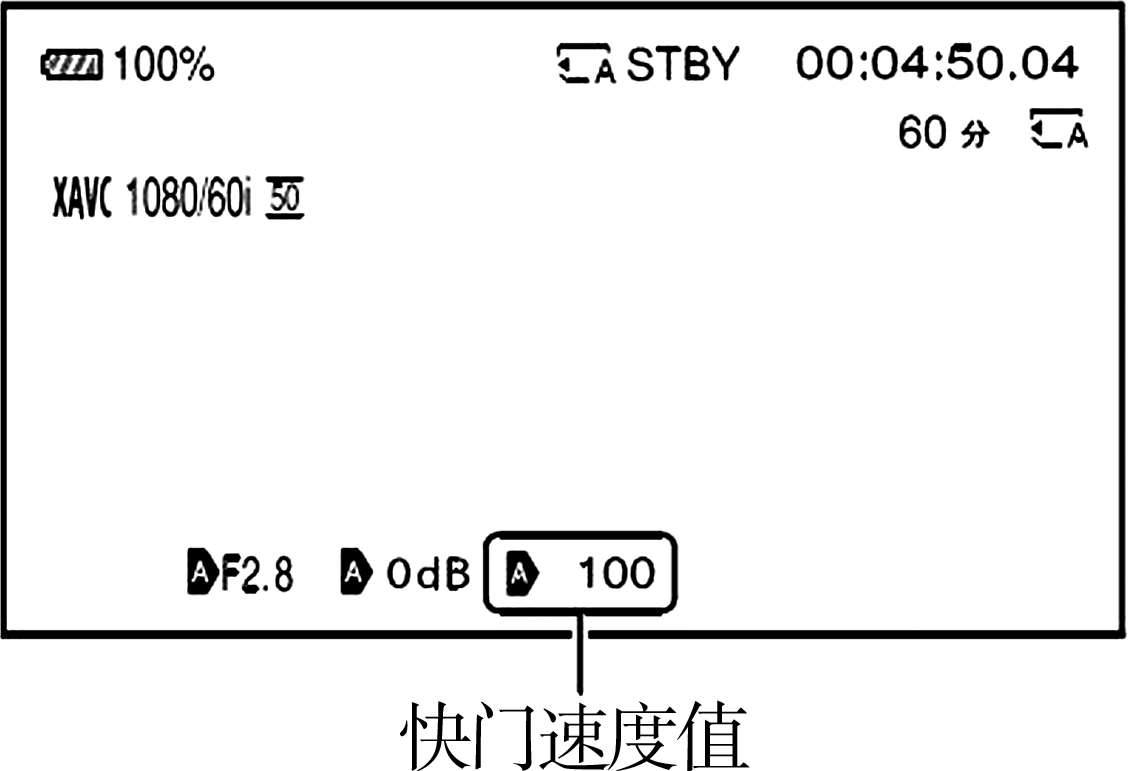

②按SHUTTER按钮F。快门速度值旁边的 消失，快门速度值高亮显示。

③使用手动调节杆D调节数值。

选择范围：

·当选择［60i］时：可以在1/8到1/10 000之间（使用24P拍摄时为1/6到1/10 000）选择；

·当选择［50i］时：可以在1/6到1/10 000之间选择。

所设定的快门速度的分母会显示在液晶屏上。例如，当快门速度设定为1/100秒时，［100］会显示在液晶屏上。液晶屏上的数值越大，快门速度越快。

（4）调整亮度级别（ND过滤器）。

当录制环境过亮时，可使用ND过滤器开关B清楚地录制被摄体。

ND过滤器1、2和3分别使光线量减少大约1/4、1/16和1/64。

如果在光圈自动调节中ND1闪烁，将ND过滤器设定为1；如果在光圈自动调节中ND 2闪烁，将ND过滤器设定为2；如果在光圈自动调节中ND 3闪烁，将ND过滤器设定为3。设定后ND过滤器指示将停止闪烁并停留在屏幕上。

如果NDoff闪烁，将ND过滤器开关B设定为“CLEAR”，ND过滤器图标将从屏幕上消失。

注意：

·如果在录制期间更改ND过滤器开关B，录像和声音可能会失真。

·手动调节光圈时，即使应通过ND过滤器调节光线量，ND过滤器图标也不会闪烁。

·如果本机无法检测ND过滤器位置（CLEAR/1/2/3），会在屏幕上闪烁。确保ND过滤器已正确设定。

5．调节色调（调节白平衡）

可以根据录制环境的照明条件调节和固定白平衡。可将白平衡值分别储存到内存A（ A）和内存B（ B）中。除非重新调节白平衡，否则即使关闭电源，白平衡值也将保留。

当选择预设时，会根据先前用 （摄像机设定）菜单中的［WB预设］所作的设定来选择［室外］［室内］或［手动WB温度］。

（1）按下FULL AUTO按钮C将自动模式设为关闭。FULL AUTO按钮指示灯会熄灭。

（2）按WHT BAL按钮B以高亮显示白平衡值。

（3）使用手动调节杆A选择PRESET、A或B。

设定A/B值，选择A或B可以用内存A或内存B中储存的白平衡设定进行录制。

使用白平衡的PRESET值选择 （摄像机设定）→［WB预设］并选择所需设定。

（4）将调节后的白平衡值保存到内存A或内存B中。

①按下FULL AUTO按钮C将自动模式设为关闭。

②按WHT BAL按钮B以高亮显示白平衡值。

③使用手动调节杆选择A（ A）或B（ B）。

④按MENU按钮。

⑤按 SET按钮选择 （摄像机设定）→［WB SET］。

⑥采用与被摄体相同的照明条件，用一张纸等白色物体构图以铺满整个画面。

⑦按SET按钮。调节后的值存储在A或B中。存储的色温会显示约3秒。

注意：如果未成功获得白平衡调整值， A或 B将开始慢速闪烁。适当调整被摄体，将快门速度设为自动或1/60（60i型号）或1/50（50i型号）左右，然后再次尝试调整白平衡。

6．音频设置

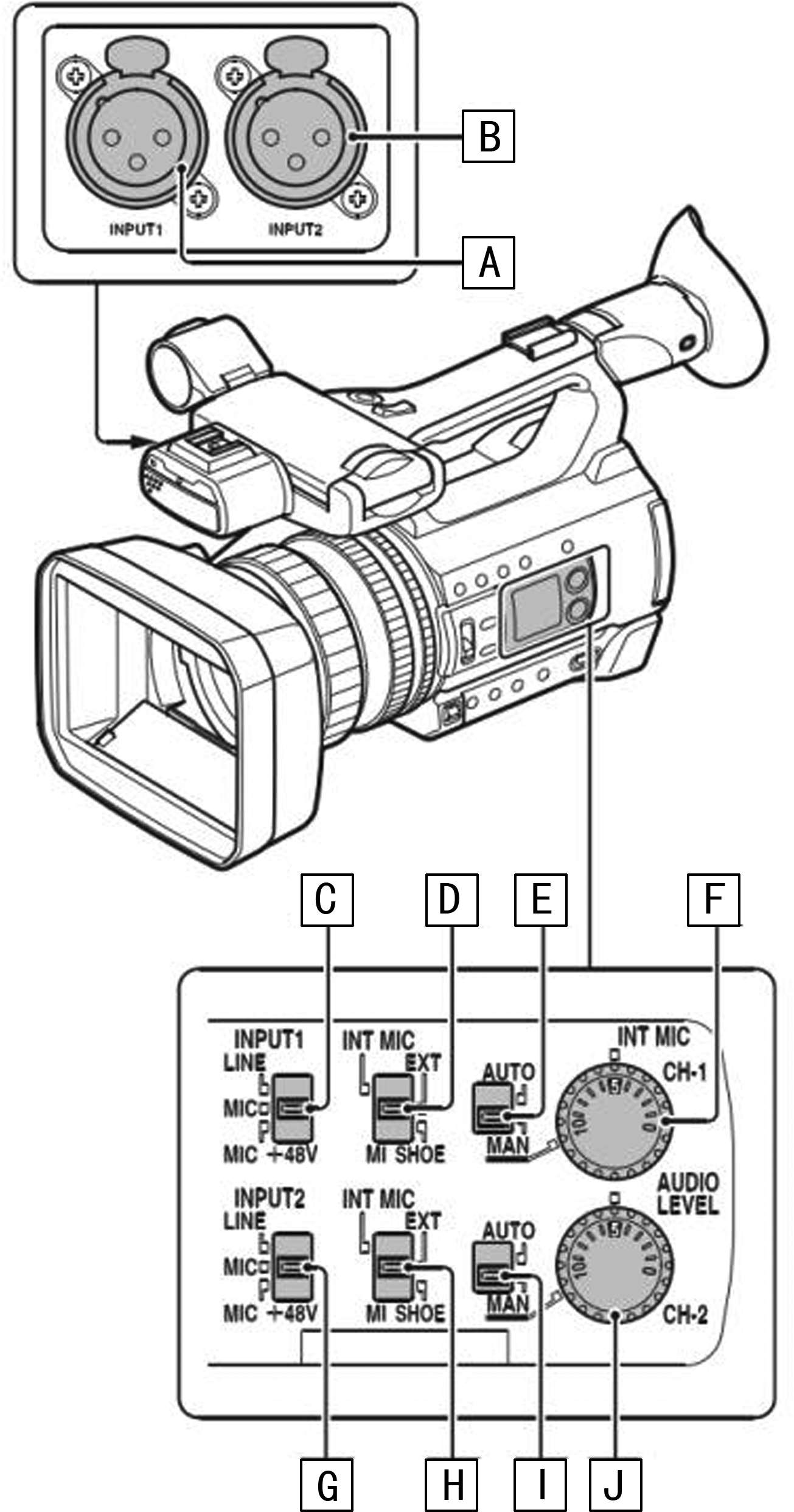

可以使用如下所示的插孔、开关和拨盘来设定录制的声音。

（1）外部音频输入和选择。

A：INPUT 1插孔

B：INPUT 2插孔

C：INPUT 1（LINE/MIC/MIC＋48V）开关

G：INPUT 2（LINE/MIC/MIC＋48V）开关

（2）音源开关。

D：CH-1（INT MIC/EXT/MI SHOE）开关

H：CH-2（INT MIC/EXT/MI SHOE）开关

（3）音频等级控制。

E：AUTO/MAN（CH-1）开关

I：AUTO/MAN（CH-2）开关

F：AUDIO LEVEL（CH-1）拨盘

J：AUDIO LEVEL（CH-2）拨盘

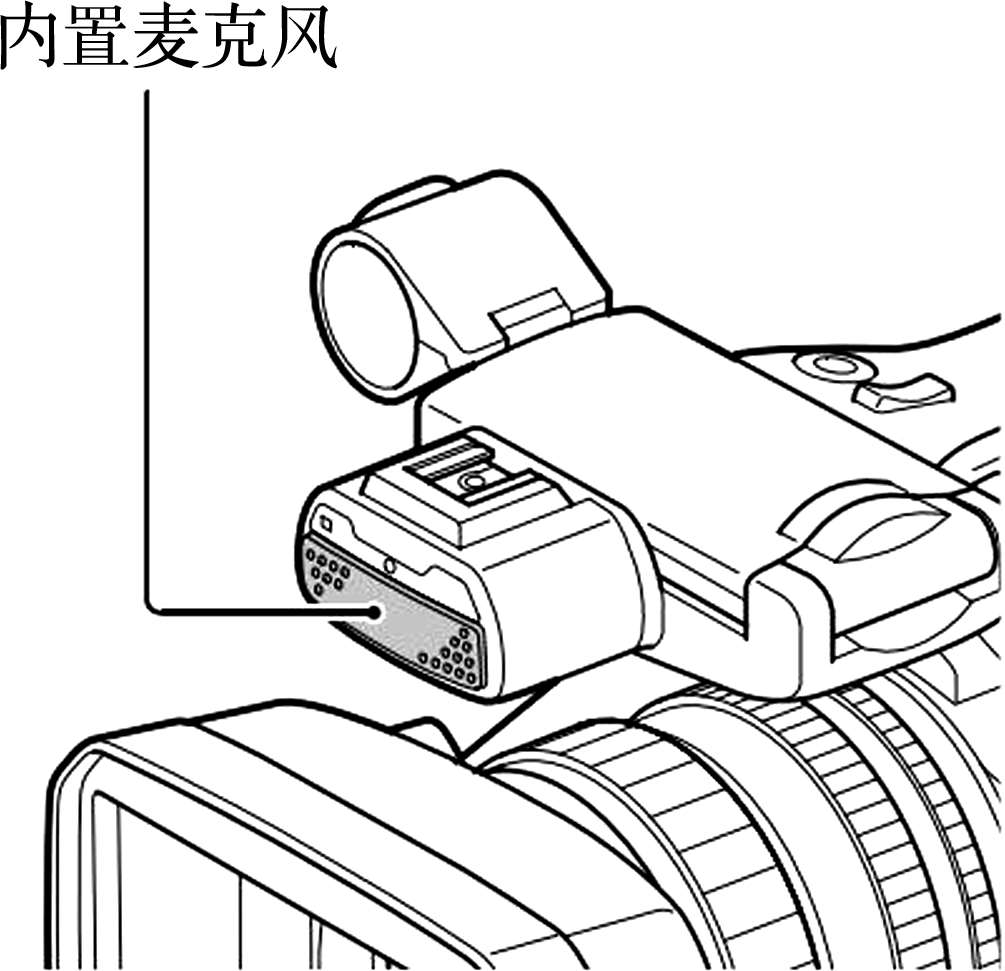

（4）通过内部麦克风进行录音。

可使用本机内置的麦克风，以立体声进行录音。

将CH-1（INT MIC/EXT/MI SHOE）开关D和CH-2（INT MIC/EXT/MI SHOE）开关H设定为“INT MIC”。

提示：

·如果音频电平太低，将［INT MIC灵敏度］设定为［高］。

·若要减轻风噪声，将［INT MIC降低风声］设定为［开］。

·如果同时为声道1和2（CH-1：INT MIC、CH-2：INT MIC）选择内置麦克风，则录制和待机期间耳机发出的声音与实际录制的声音相比，立体声效果会弱一些。

（5）通过外部麦克风进行录音。

如果使用麦克风或外部音频设备，请采用下列步骤。

①选择音频输入源。

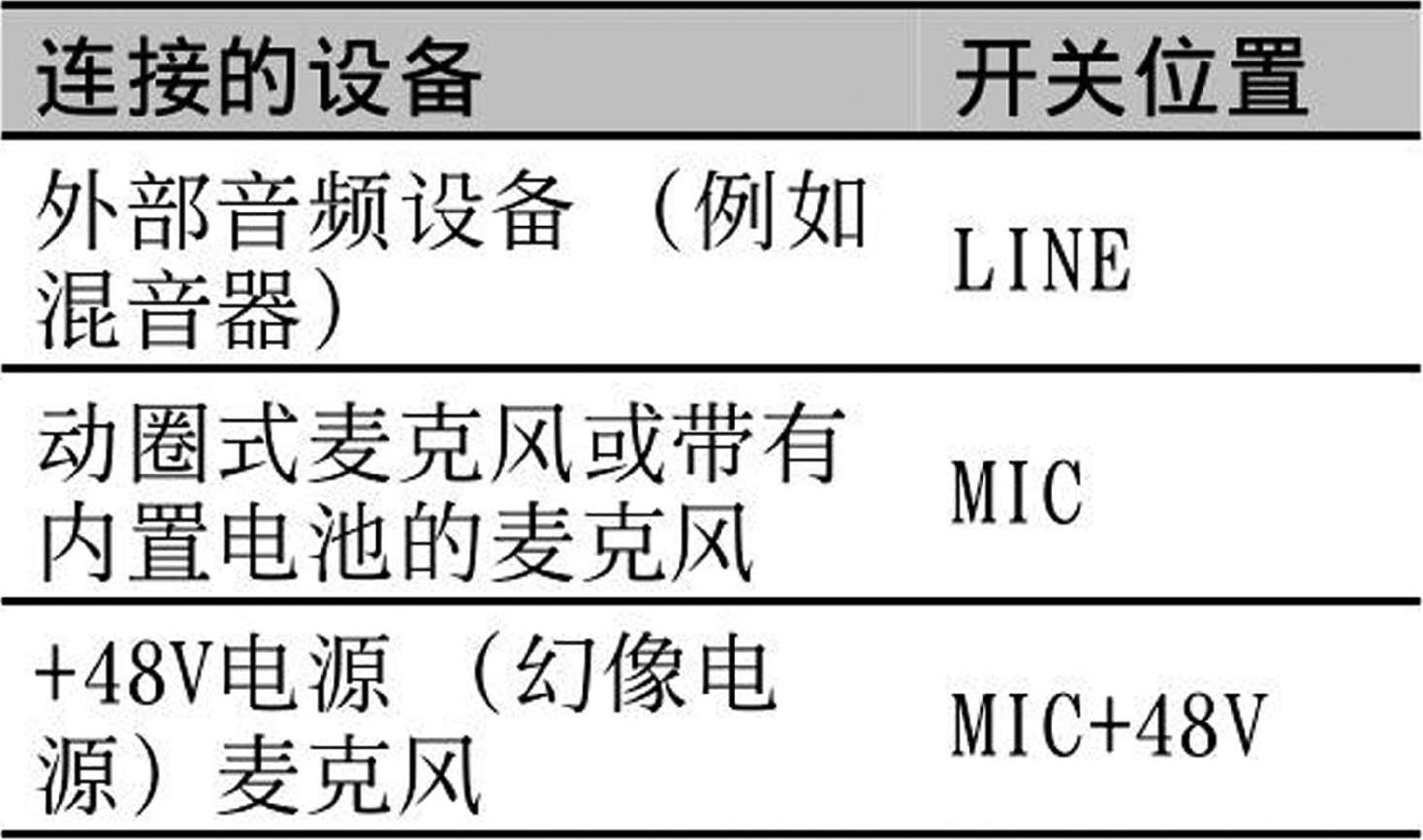

·根据连接至INPUT 1插孔A/INPUT 2插孔B的设备，设定INPUT 1/INPUT 2（LINE/MIC/MIC＋48V）开关（C或G）。

·要使用麦克风进行录制，请选择“MIC”或“MIC＋48V”。

注意：

·如果开关设定为MIC＋48V且连接不兼容＋48V电源的设备，可能会损坏连接的设备，请在连接该设备前检查开关。

·要在没有音频设备连接到INPUT 1或INPUT 2插孔时避免不想要的噪音，将INPUT 1/INPUT 2（LINE/MIC/MIC＋48V）开关（C或G）设定为“LINE”。

②将CH-1（INT MIC/EXT/MI SHOE）开关D和CH-2（INT MIC/EXT/MI SHOE）开关H设定为“EXT”。

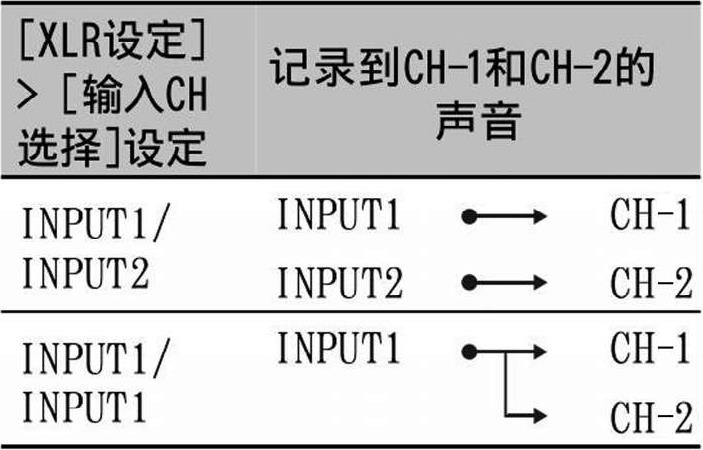

·如果在［XLR设定］菜单中将［输入CH选择］设定为［INPUT 1/INPUT 2］，系统会分别为CH-1和CH-2记录INPUT 1和INPUT 2插孔上的音频输入。

·如果在［XLR设定］菜单中将［输入CH选择］设定为［INPUT 1/INPUT 1］，INPUT 1插孔上的音频输入会记录到CH-1和CH-2。

③设定外部音频设备的输入电平。

当INPUT 1/INPUT 2（LINE/MIC/MIC＋48V）开关（C或G）设定为“MIC”或“MIC＋48V”时，可使用菜单中的［INPUT 1调整］/［INPUT 2调整］设定XLR麦克风输入电平。根据麦克风的灵敏度调整设定。

提示：当使用含两个XLR插头的立体声麦克风时，将左声道（L）连接到INPUT 1插孔A，将右声道（R）连接到INPUT 2插孔B，然后将CH-1（INT MIC/EXT/MI SHOE）开关D和CH-2（INT MIC/EXT/MI SHOE）开关H设定为“EXT”。 //CQ+BsK/E+bmRTx8igCl2Oab0gcp1UA/6tIzqabP2oZhGFWeukkIg98zGpDHwy2
