任务一
熟悉模切压痕虚拟仿真实训系统环境

一、模切压痕工艺

随着人们生活水平的提高，社会产品越来越丰富，各色各样印刷精美的礼品盒、包装盒等纸质容器市场需求量越来越高。在生产纸质或者塑料类包装盒最重要的一道工序就是模切压痕。

模切就是把特定用途的纸或纸板按一定规格，用钢刀轧切成一定形状的工艺方法；压痕则是利用钢线和压痕模，通过压力在纸或纸板上压出线痕，以便进行弯折成型的工艺方法。在大多数场合中，模切压痕往往是把钢刀和钢线组合在同一个模版内，在模切机上同时进行模切和压痕加工，因此常常将模切压痕简称为模压。

模切压痕主要用于包装盒、商标、吊牌、不干胶产品、纸箱等各类纸或纸板的成型加工，同时也可对皮革、塑料等材料进行模切和压痕加工。纸类产品通过模切或压痕加工，可以制成各种各样的平面或立体、直线或曲线形产品；包装类产品通过模切压痕可制成精美纸盒。模压加工操作简便、投资少、质量好、见效快，可增加产品的艺术效果、使用效果等，从而大幅度提高产品的档次，在提高产品包装附加值方面起着重要的作用。模压加工的这些特点，使其越来越广泛地应用于各类印刷纸板的成型加工中，已经成为印刷纸板成型加工不可缺少的一项重要技术。

模切压痕设备体型庞大，结构复杂，教材上很难形象生动地介绍模切压痕设备的结构；课堂上的讲解时间有限，无法全面具体地介绍每一部分零件；现场教学也很难直观地呈现出完整的模切压痕设备的整体结构，无法让每一个学习者动手体验拆装的操作过程，并从中发现问题、解决问题。本模块的内容结合新一代MR混合现实仿真技术，从结构组成、工作原理、模切版制作、模拟操作四个角度出发，基于虚拟现实设备向学习者呈现模切压痕设备每一部分的构造，了解设备的工作原理。让学习者在动手实践中学习、提升和巩固模切压痕设备的机构组成、模切压痕设备的故障排除方法和模切版制作的工艺等能力和知识。

二、软件启动与熟悉环境

1.软件启动

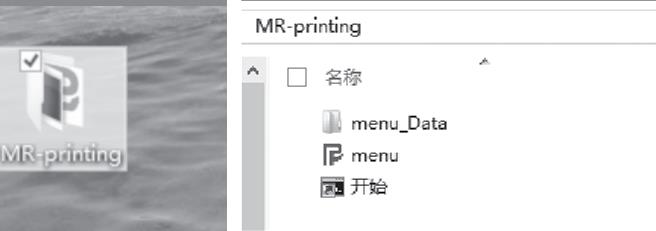

打开印后虚拟实训软件安装文件包，将文件包拷贝到桌面或非中文路径文件夹中。打开软件文件夹，使用鼠标双击“开始”，即可打开印后虚拟实训软件系统，如图1-1所示。

2. 软件运行环境介绍

为保证印后虚拟实训软件的正常运转，该软件运行环境需要满足下列要求如下。

（1）4+GB系统内存（推荐8GB）。

（2）Windows 7 or Windows 8.1（32/64位）。

（3）NVIDIA Quadro台式机 K2000或更好显卡，便携机K3100M或更好显卡，任意AMD Radeon或FirePro显卡（带至少2GB VRAM）。

（4）DVI-D (Dual Link)或DisplayPort输出连接器。

（5）1920×1080分辨率 @120Hz。

3.交互硬件使用介绍

印后虚拟实训系统用到的交互硬件主要有：感应触控笔（也称为感应控制笔）、MR眼镜、键盘等。通过学习交互硬件基本的操作方法，有利于后期深入的学习印后虚拟实训课程。

（1）感应触控笔安装使用说明

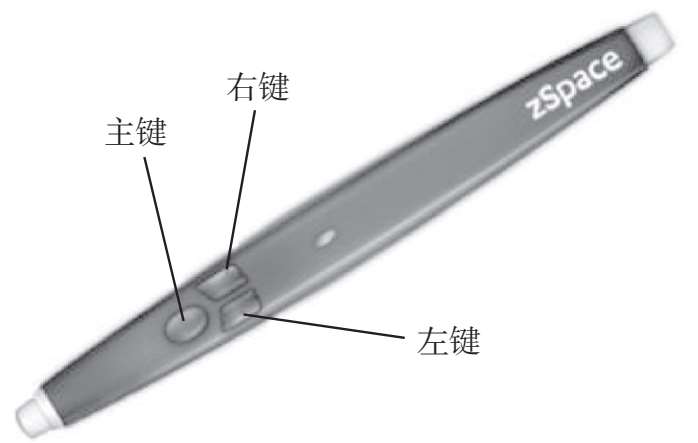

感应触控笔（如图1-2所示）通过RJ45接口与虚拟仿真机连接，其中感应触控笔包括如下几个控制按钮，其功能分别如下。

【主键】：选择或激活菜单及工具按钮，或者完成模型的拉近拉远以及翻转操作；

【左键】：功能按钮，完成模型的选择拆卸等功能；

【右键】：功能按钮，完成模型的选择安装等功能。

（2）MR眼镜

MR是Mediated Reality的缩写，中文意思为“介导现实”。MR采用视频透视技术，通过双目摄像头实时采集人眼看到的“现实”世界并数字化，然后通过计算机算法实时渲染画面，既可以叠加部分虚拟图像（AR）也可以完全叠加虚拟图像（VR），此外，还能摆脱现实画面的束缚对影像进行删减更改，人眼看到的将是经过计算机渲染后新的“现实画面”。

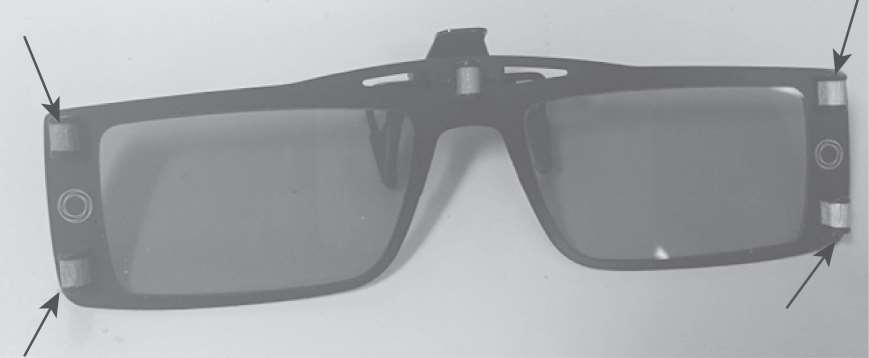

MR眼镜采用了先进的“时分法”原理，将眼镜信息与显示器信号进行同步。操作者佩戴眼镜后，坐在机器正前方，眼镜和显示器之间不能有障碍物遮挡，主机通过捕捉眼镜上的四个点，如图1-3所示，实现头部信息的捕捉。当摆动头部位置时，主机捕捉头部位置信息，完成上下左右前后六个视角的场景位移变化。

（3）键盘操作说明

键盘只作为辅助输入工具，在操作的过程中，不参与操作使用，只有在软件退出时使用。按键盘上的【ESC】键，可退出相应运行的软件系统。

三、启动模切压痕虚拟仿真实训模块

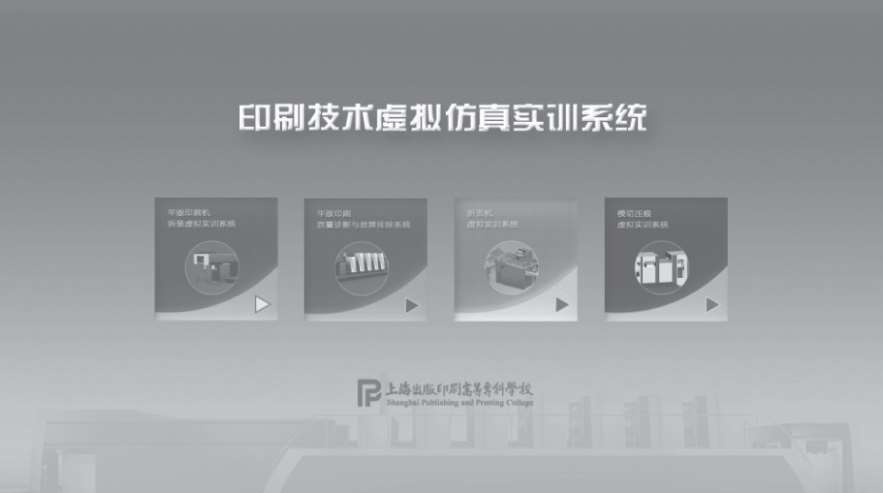

进入印后虚拟仿真实训系统，系统主界面如图1-4所示。进入主界面之后，学习者戴上MR眼镜后，正对屏幕前端，屏幕上内容会随着学习者视角的变化产生视觉变化，同时要让佩戴眼镜的学习者在第一视角的位置。学习者拿起感应触控笔，在屏幕正前方的中心位置处，轻微晃动几下，屏幕上会出现一根连接感应触控笔和屏幕上内容的控制线。当用控制线点击至屏幕中的主体内容时，感应触控笔会出现轻微的震动，表示此时已锁定主体位置。

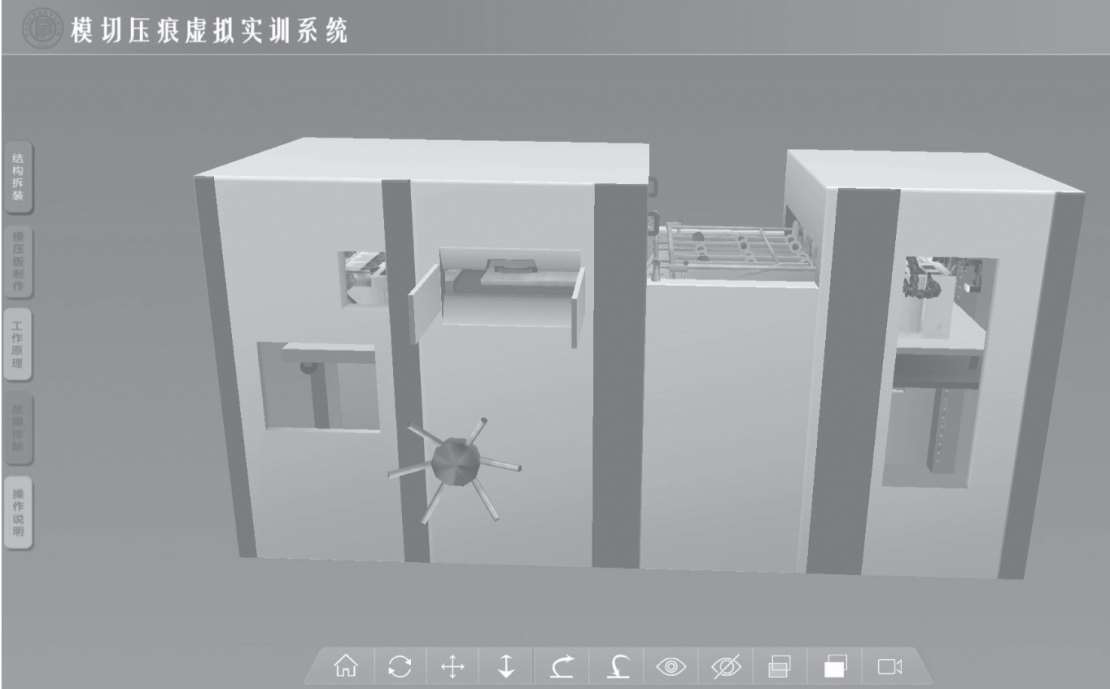

在进入印后加工虚拟仿真实训系统界面后，按住触控笔上的圆形主键，左右移动可选择相应的系统模块，也可以选择按住控制笔上的左右键，依次选择实训系统模块。在选择系统各模块时，需要将控制线光标移动至模块右下角的三角形状控件处；如果三角形状控件发亮，说明该模块已被选中，然后点击触控笔主键，屏幕中显示“启动中，请稍后”字样，即表示正在进入对应的实训模块。进入后的模切压痕虚拟实训模块主界面如图1-5所示。

四、学习模切压痕虚拟仿真实训模块构成

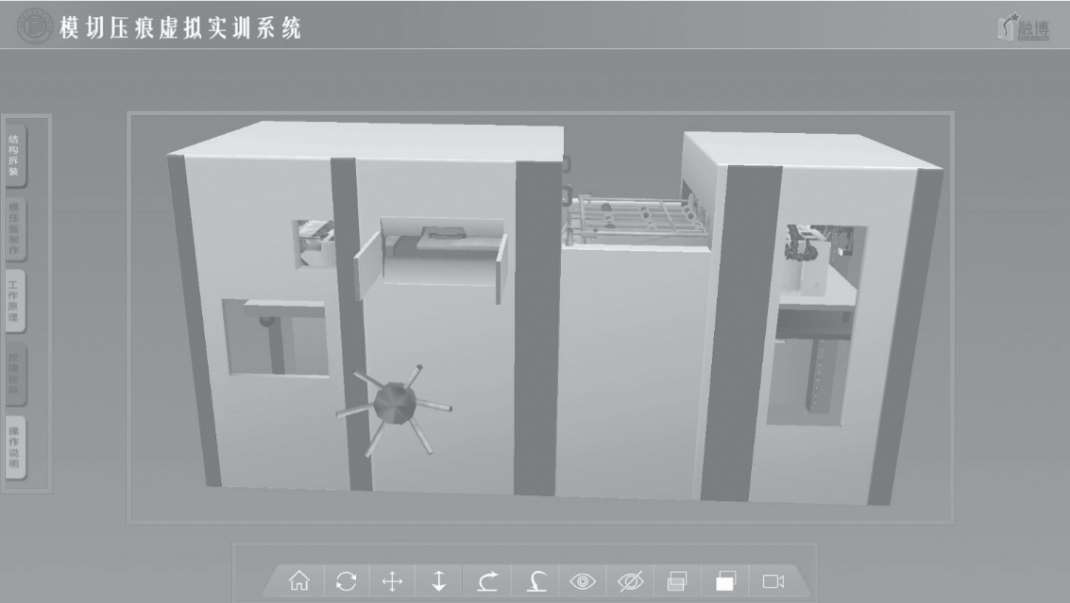

模切压痕虚拟仿真实训系统主界面一共分为三个部分，分别为界面视图左侧的功能模块区、中间的模型操作区、下方的工具按钮区，具体位置如图1-6所示。

（1）模型操作区

在模切压痕虚拟实训系统中，模型操作区为主要操作区，其他模块的操作都围绕此模型操作区进行操作。

（2）功能模块区

在模切压痕虚拟实训系统中，功能模块区是功能操作的选择菜单。菜单中分别有五个不同颜色的按钮，分别是：结构拆装、模压版制作、工作原理、故障排除、操作说明。移动感应触控笔，选择相应的按钮，然后单击控制笔的主键，跳转至相应的操作界面。

（3）工具按钮区

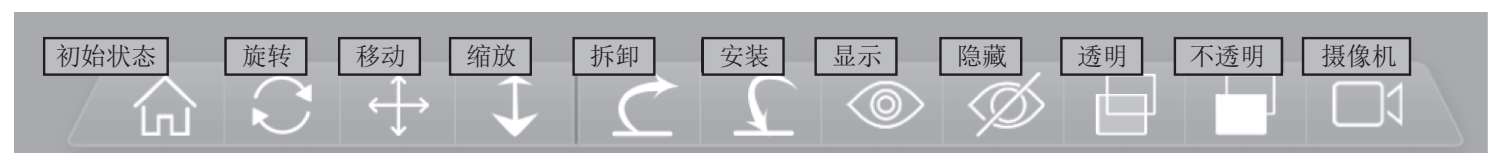

在模切压痕虚拟实训系统中，工具按钮区是功能操作的执行按钮。工具按钮区总共有初始状态、旋转、移动、缩放、拆卸、安装、显示、隐藏、透明、不透明、摄影机共11个功能按钮，如图1-7所示。每个功能按钮都可以实现相应的功能操作，当移动感应触控笔到功能按钮上方时，功能按钮显示该按钮的功能，说明此时该按钮可使用，否则不可使用。
