任务三
学习折页机故障排除模拟操作

折页过程中常见的质量故障有：纸堆不平整、吸嘴上下运动不畅（已成为吸嘴上下不灵）、风轮吸纸不畅、吸嘴吸纸不畅、风轮处阻纸、输纸速度不均匀、送纸不顺利、一二三折故障、输纸双张或多张、折痕不准、纸张在折线处开裂、破损等。本章以纸堆不平整、吸嘴上下运动不畅、输纸过程中出现双张或多张、折痕不准、折线处开裂或破损为例，进行简要说明和模拟操作演示。

一、纸堆不平整故障排除模拟操作

1.产生纸堆不平整的原因及解决办法

（1）产生原因

纸张产品质量差，产品尺寸稳定性不好，导致纸张的厚度不均匀，从而导致纸堆不平整。此外，纸张在仓库放置过程中，环境温湿度不稳定，湿度太大导致纸张起皱，湿度太低导致纸边弯曲，从而导致纸堆不平整。纸堆在放置过程中产生静电，导致纸张蓬松，纸边发翘，同样也会导致纸堆不平整。

（2）解决办法

可在纸堆的底部或者中间插入楔形块，楔形块插入的位置根据纸堆的不平整位置来确定。对于环境温湿度不稳定导致纸堆发翘的情况，可以使用抖纸方式使纸张表面平整。对于静电的原因导致纸边蓬松的情况，可使用通过去除静电的方式使纸张平整。

2.纸堆不平整故障排除模拟操作

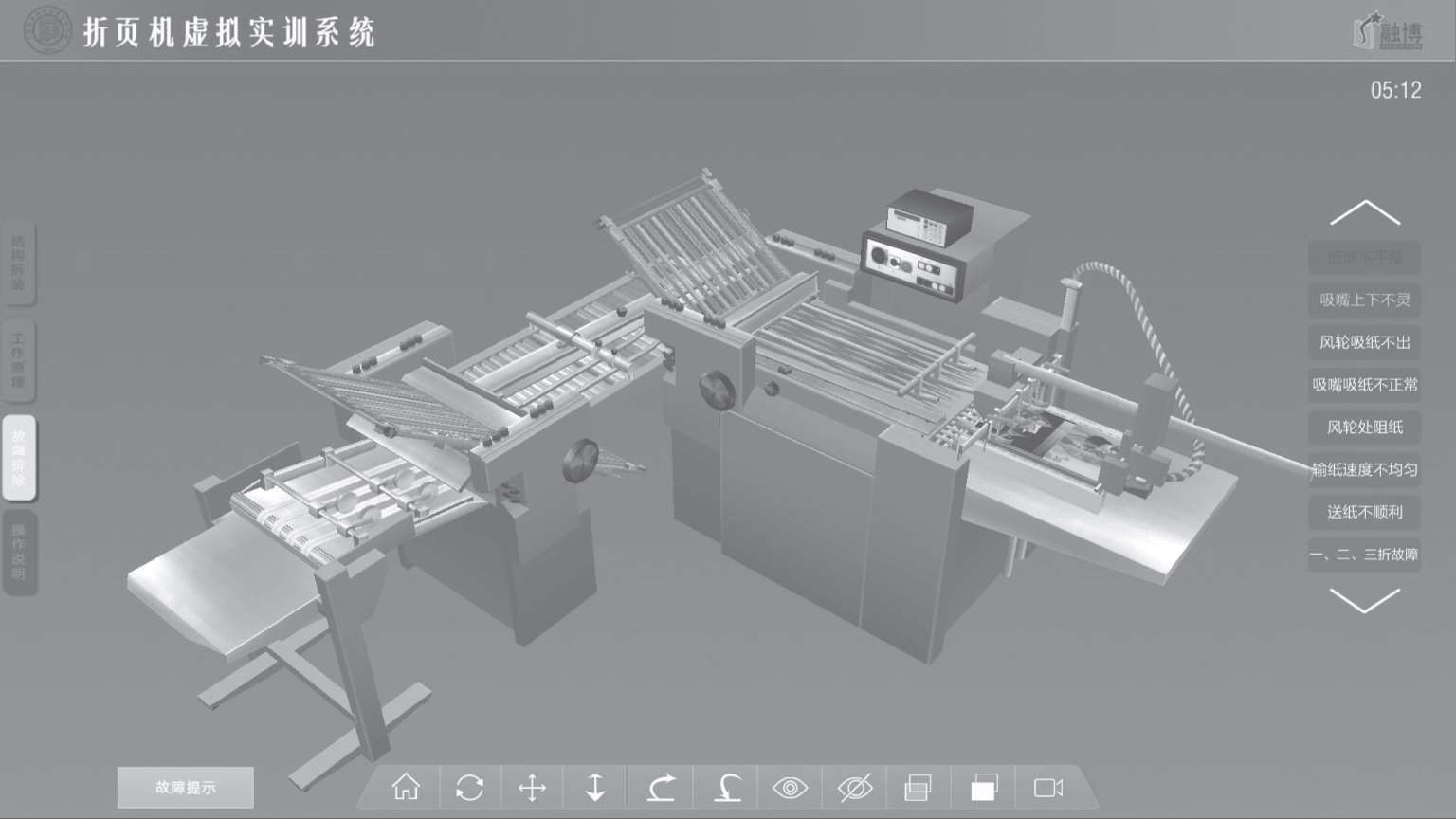

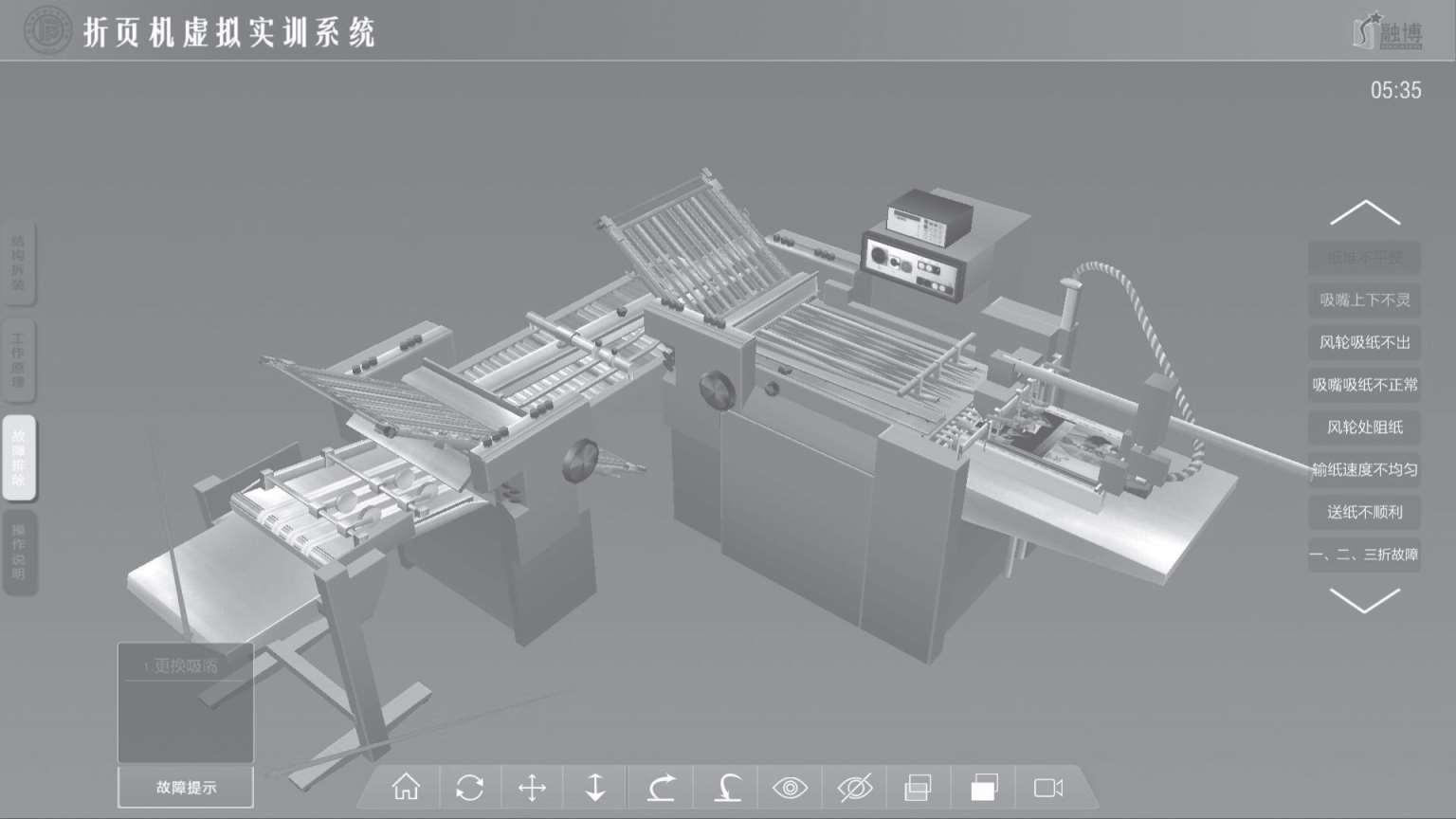

（1）首先根据任务1中的操作方法进入折页虚拟实训系统，然后移动感应触控笔至界面左侧功能模块区中的【故障排除】按钮，主键单击【故障排除】按钮，屏幕初始状态显示如图2-18所示，此时开始进入故障排除模拟操作。

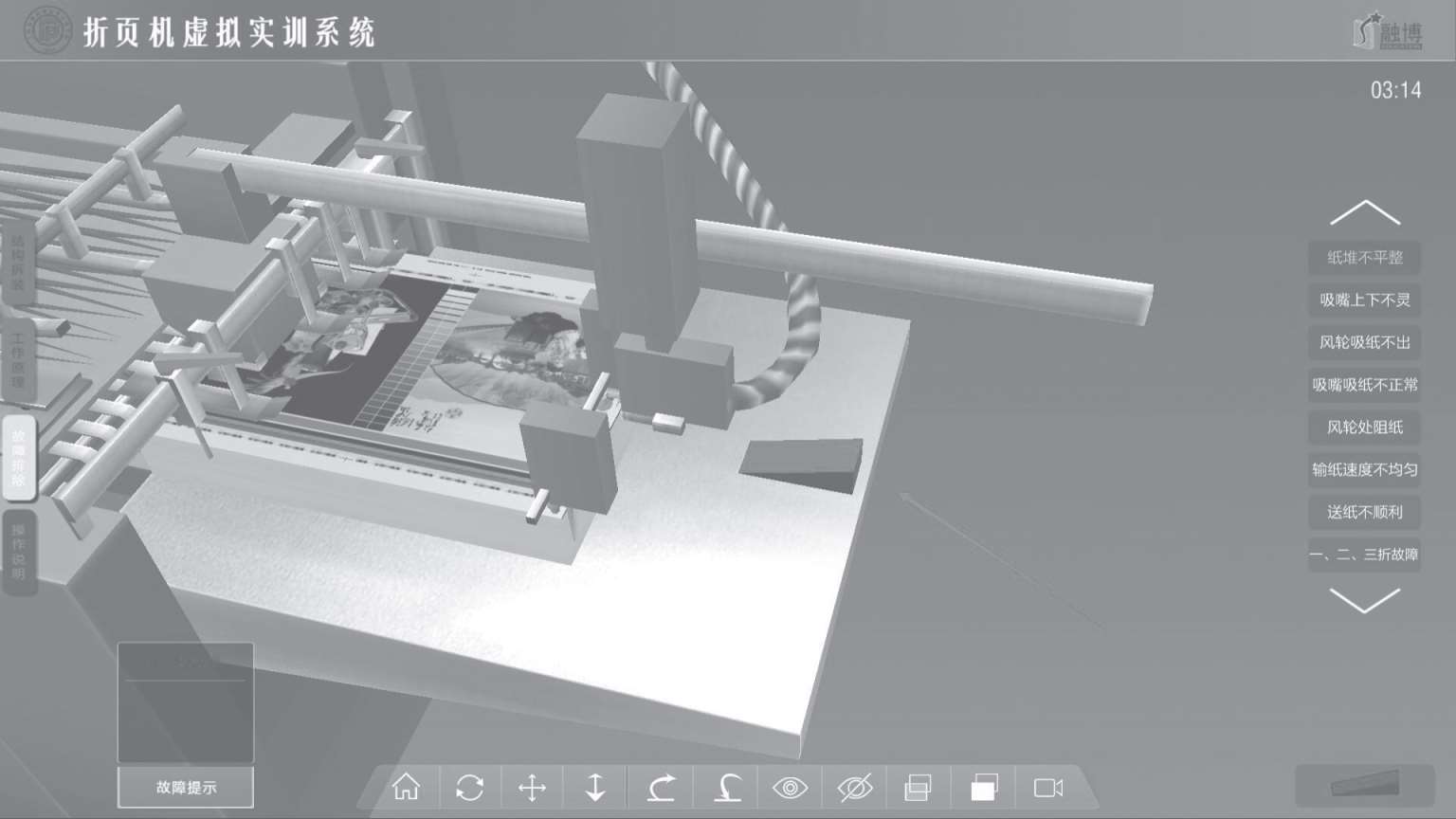

（2）移动感应触控笔，主键单击右侧故障菜单栏中的故障【纸堆不平整】，然后字体颜色变黄，界面右下角出现一块红色的小木块，感应触控笔主键单击故障提示，弹出红色字体的故障提示内容，操作结果如图2-19所示。

（3）根据故障提示，利用感应触控笔移动操作模型，将纸堆调整到第一视角下，具体操作结果如图2-20所示。

（4）利用感应触控笔主键，单击右下角的红色小木块，同时按住主键，移动至纸堆下方，将纸堆垫平整，如图2-21所示。

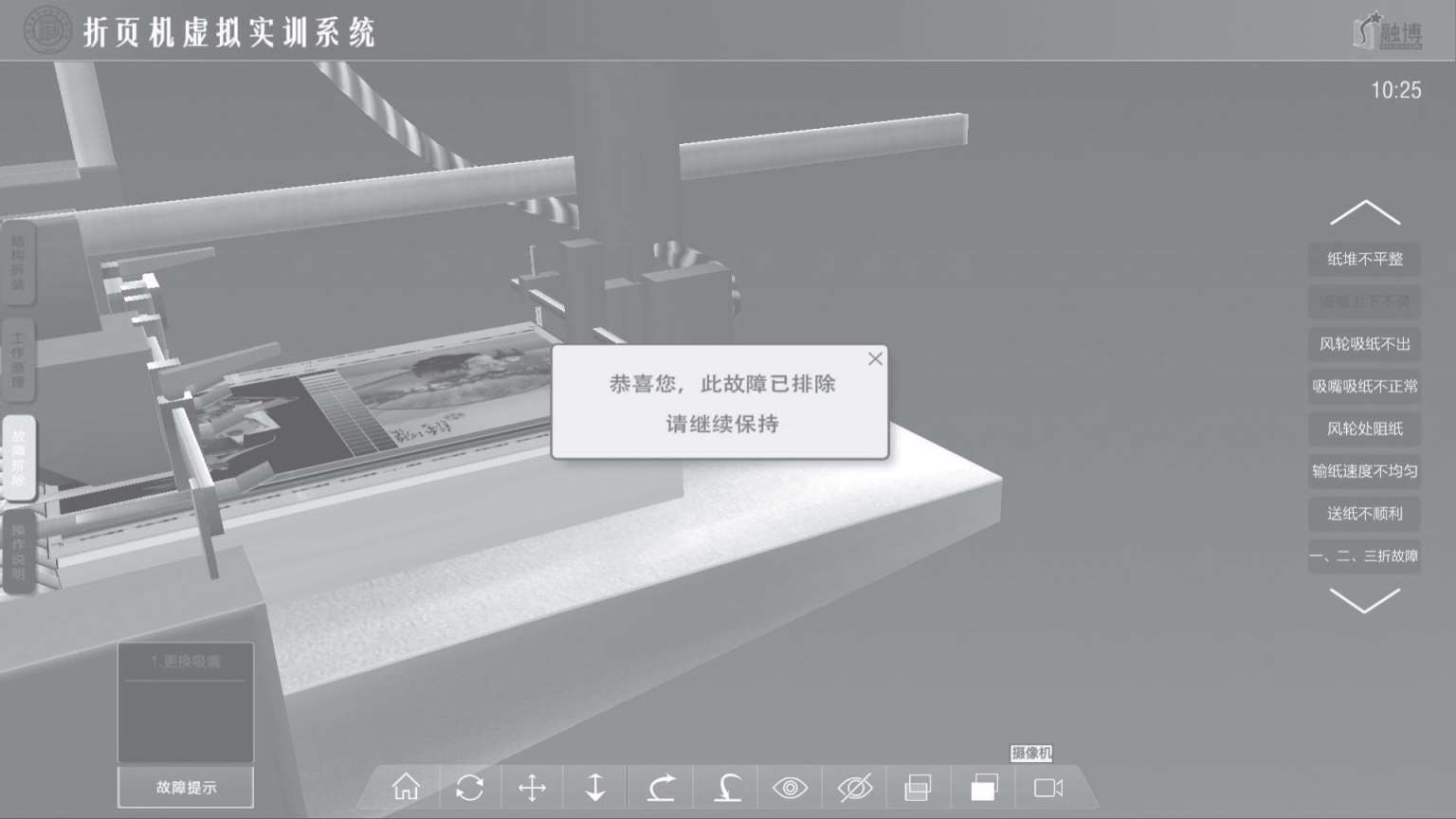

（5）将纸堆垫平整后，折页机正常出纸，界面提示故障成功排除，故障字体颜色由黄变蓝，故障提示字体由红色变成白色，即故障已经排除。如图2-22所示。

二、吸嘴上下运动不畅故障排除模拟操作

1.产生吸嘴上下运动不畅故障的原因及解决办法

（1）产生原因

吸嘴使用次数过多、时间过长，导致吸嘴的伸缩金属管磨损严重，吸嘴漏气，导致吸嘴无法正常上下运动；吸嘴管道内部弹簧使用时间过长，弹簧弹性降低，回弹力不足，也容易导致吸嘴无法正常上下运动；此外，因使用时间过长或使用次数过多，吸嘴的橡皮老化，弹性降低，导致吸嘴上下运动不顺畅。同时，折页环境比较恶劣，环境中灰尘过多，纸张表面粗糙，纸屑过多时也会堵塞活塞，导致吸嘴上下运动不畅故障。

（2）排除方法

对于使用时间过长、发生老化现象，或使用次数过多、发生磨损的吸嘴，应采用更换新活塞的办法；对于弹簧弹力不足的情况，也要更换新的弹簧；对于因环境中灰尘过多导致吸嘴上下运动不畅故障，应改善环境，提高环境的洁净度，增加环境的湿度，同时采用表面相对光滑的纸张，减少纸粉的产生。

2.吸嘴上下运动不畅故障排除模拟操作

（1）首先根据任务1中的操作方法进入折页虚拟实训系统，然后移动感应触控笔至界面左侧功能模块区中的【故障排除】按钮，主键单击【故障排除】按钮，屏幕初始状态显示如图2-18所示，此时可以开始进入故障排除模拟操作。

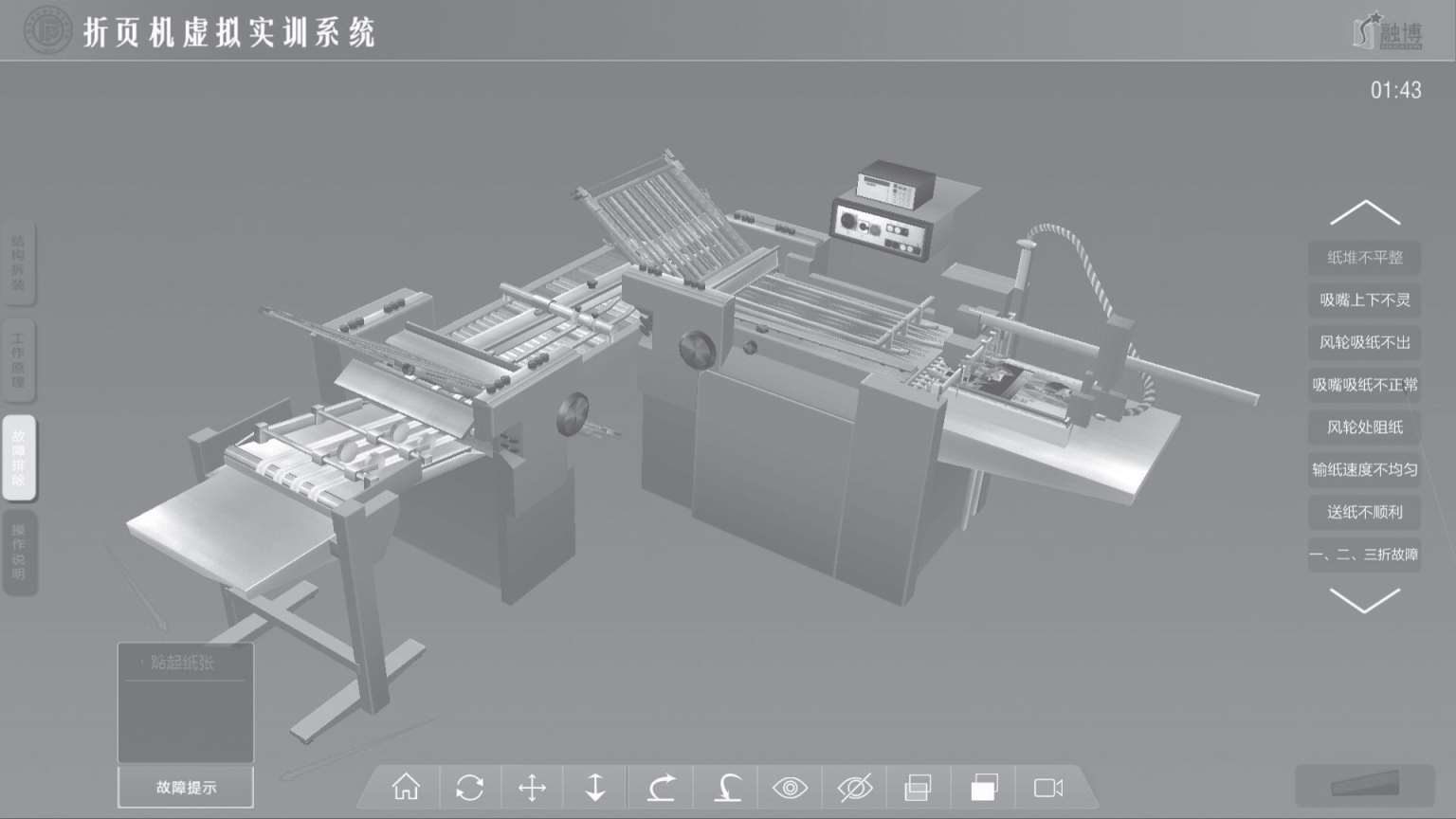

（2） 移动感应触控笔，主键单击右侧故障菜单栏中的【吸嘴上下不灵】，操作结果如图2-23所示，同时在屏幕左下方出现故障提示按钮，移动感应触控笔，主键单击故障提示按钮，可得故障提示为：更换吸嘴，如图2-23所示。

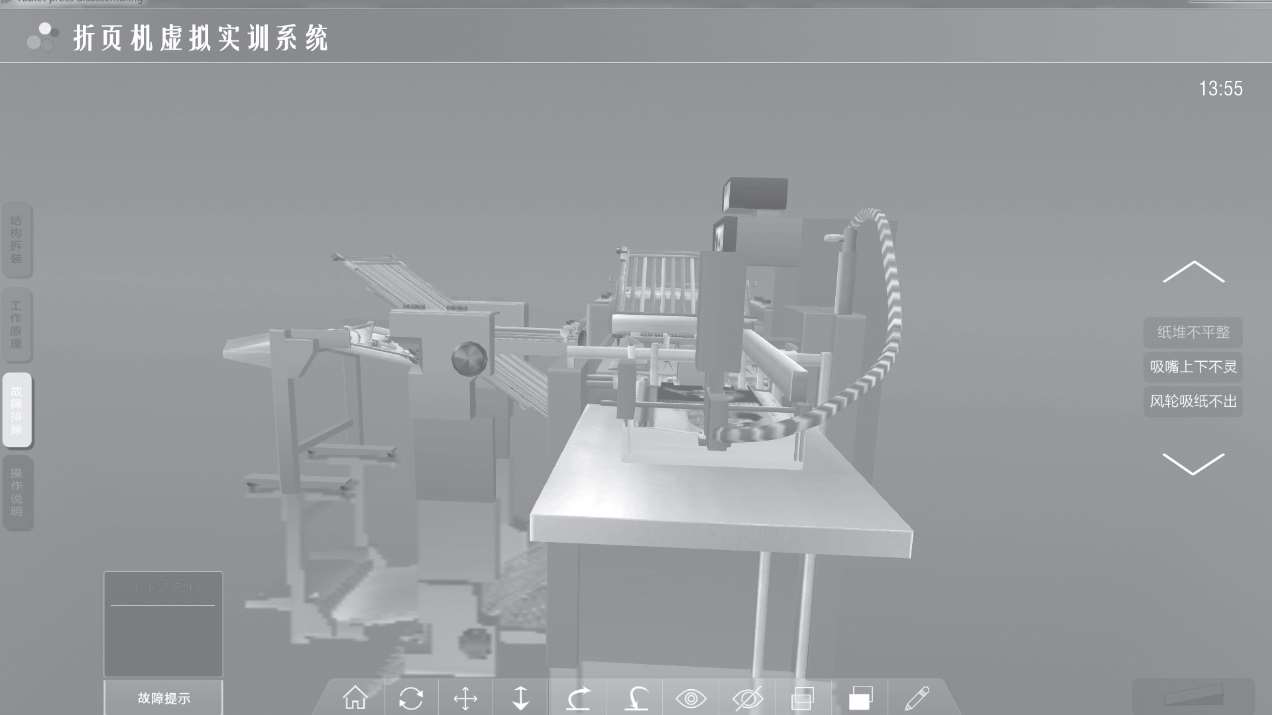

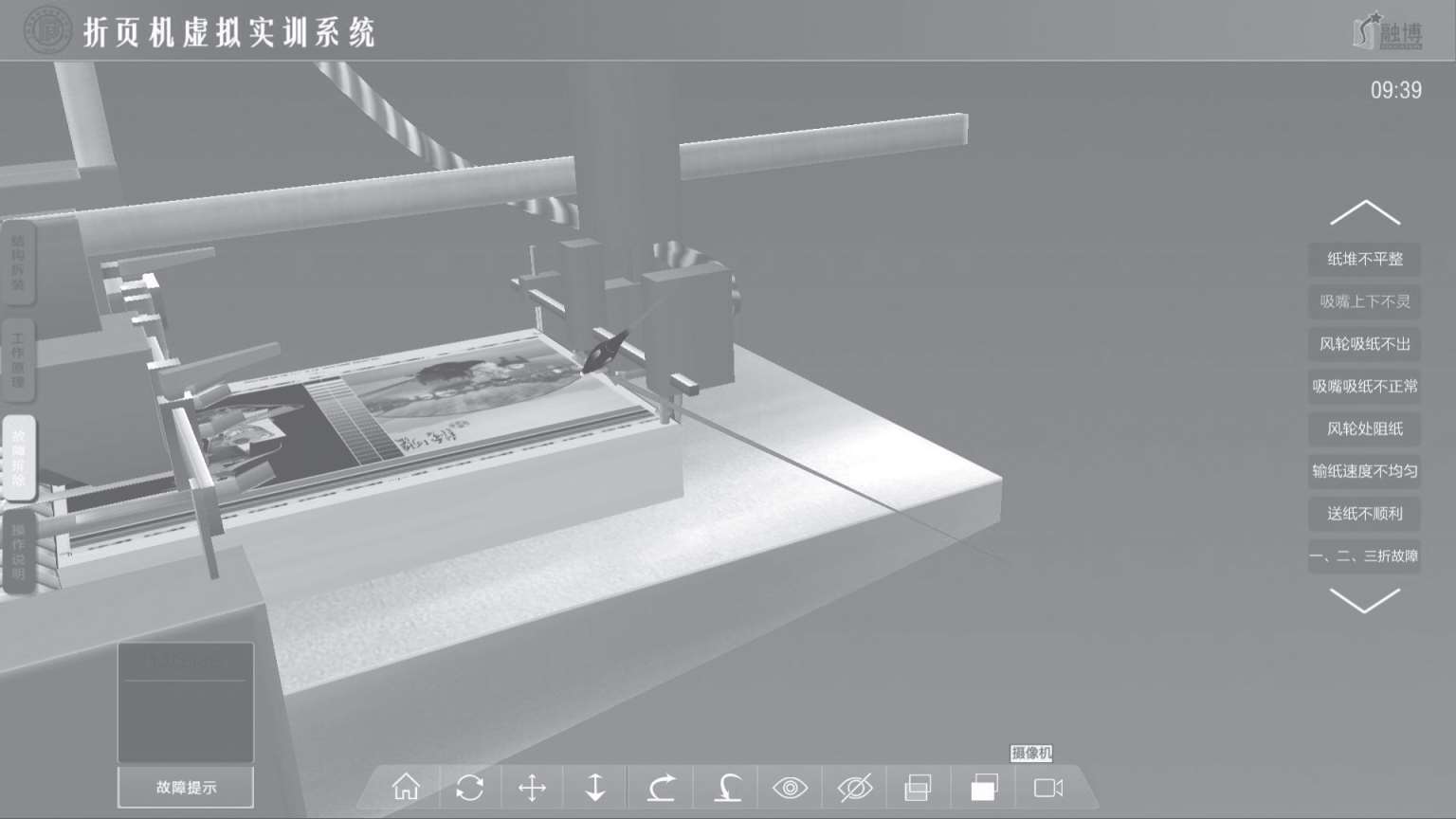

（3）根据操作提示：更换吸嘴。利用感应触控笔，将吸嘴调整到第一视角下，操作结果如图2-24所示。

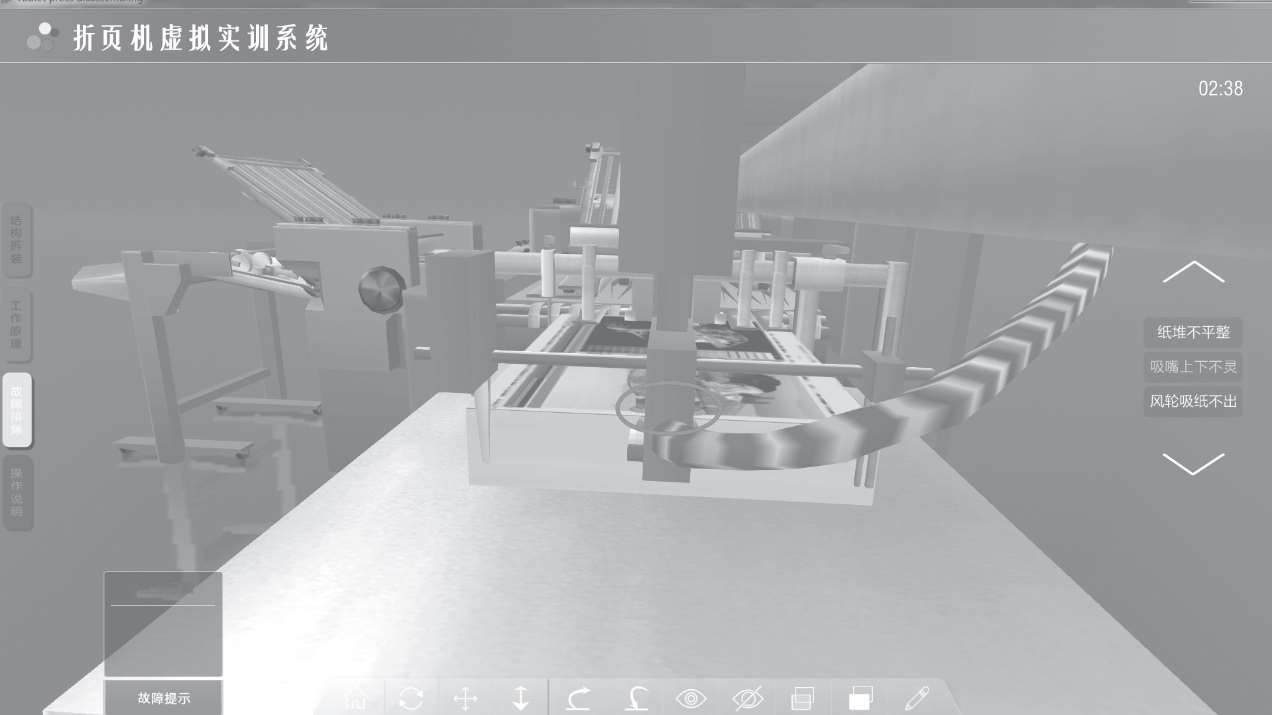

（4）移动感应触控笔，主键单击模型中的吸嘴，更换操作如图2-25所示。

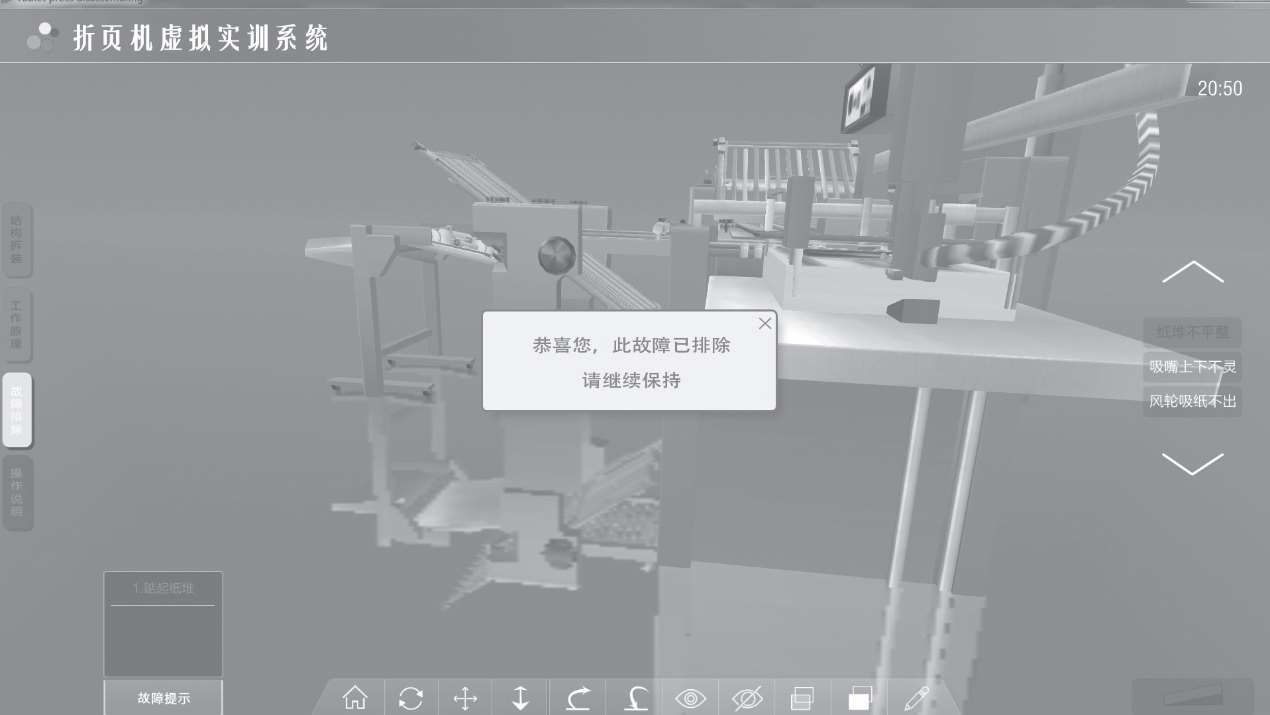

（5）吸嘴更换完成后，界面提示故障排除成功，操作结果如图2-26所示。
