2.3　编辑工具

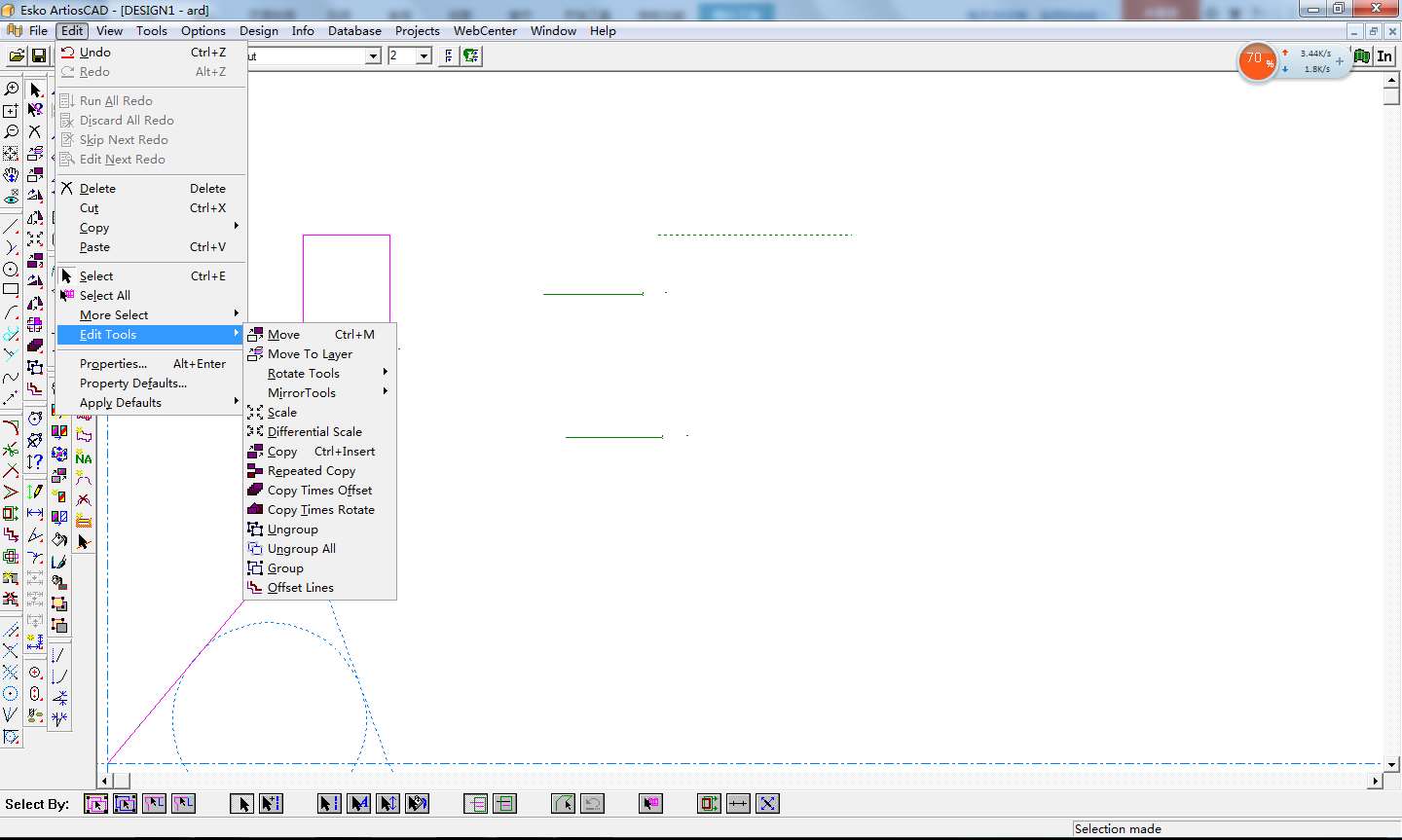

正确使用编辑工具，可提高绘制盒型的速度及正确率。但使用此类工具前，需保证编辑的线条处于选定的状态下。单击菜单栏Edit>Edit Tools，或从工具箱中选择相应的工具，即可启用此工具，如图2-10所示。

1.移动工具（Move）

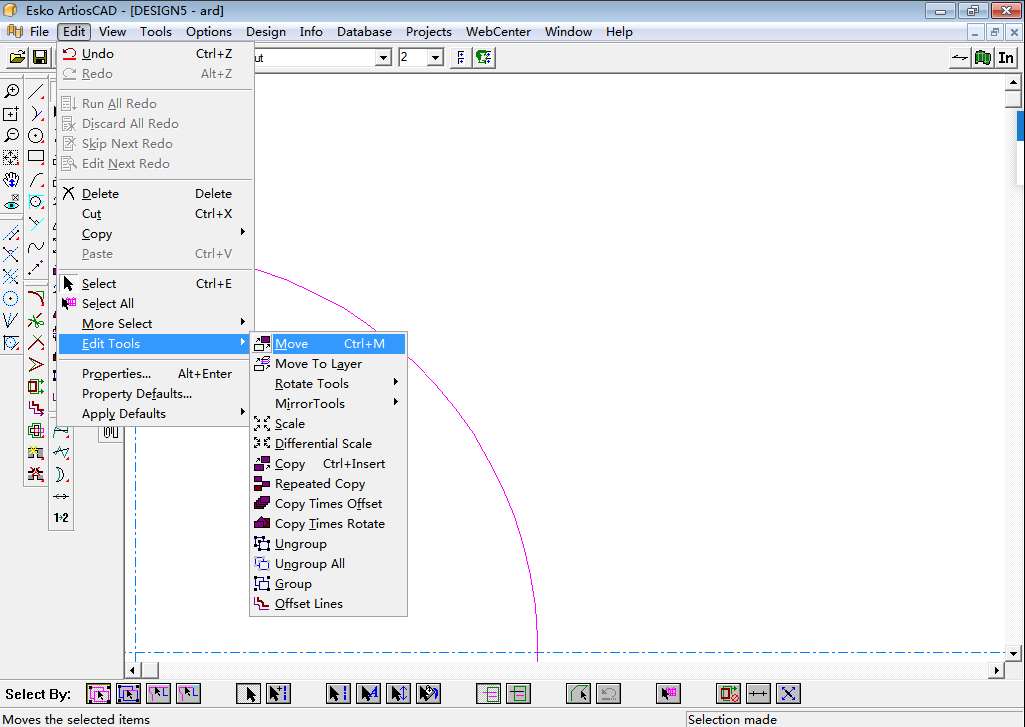

单击菜单栏Edit>Edit Tools>Move，或从工具箱中选择 ，即可启用移动工具，如图2-11所示。

移动工具（Move）可以将物体移动至另一位置。如需移动某图形，可以先选择此图形，然后再单击此工具。此时根据状态栏提示，选择物体的参考点，然后单击相应的参考点。

2.移动至层次工具（Move To Layer）

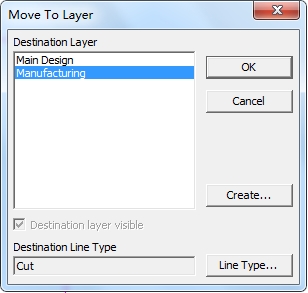

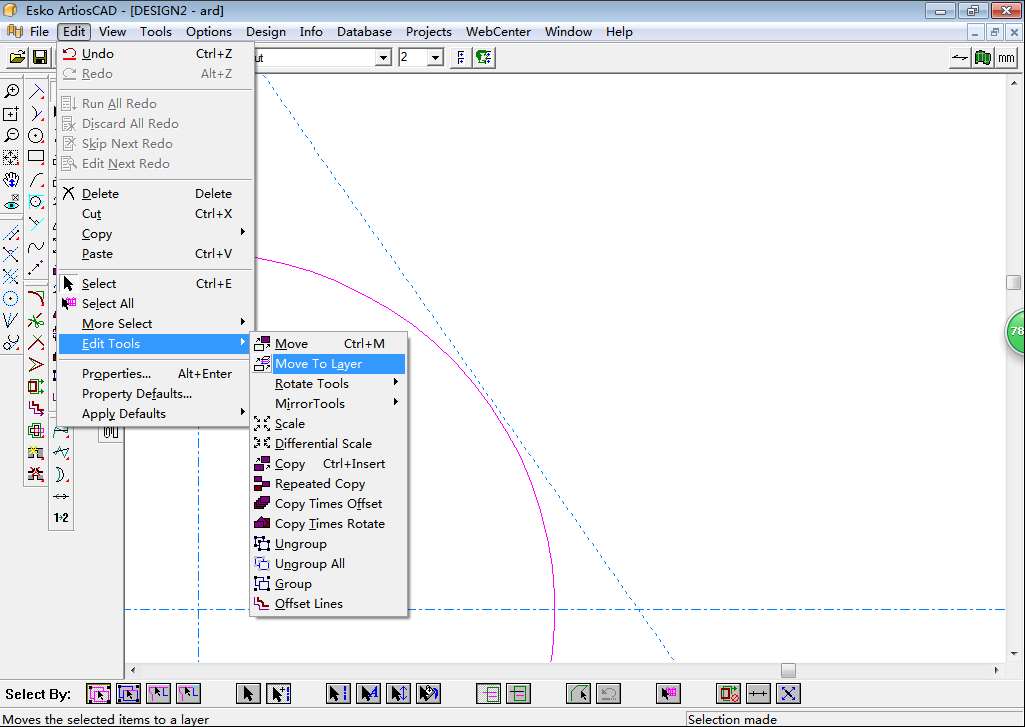

此工具可移动图形所在的层。单击菜单栏Edit>Edit Tools>Move To Layer，或从工具箱中选择 ，即可启用此工具，如图2-12所示。单击此工具，选择需要移动的图形，这时会出现Move To Layer对话框，如图2-13所示。如果Destionation Layer列表中没有所需要的新层次，可以单击Create按钮，创建新的层次。单击OK按钮，即可实现层次的转换。

3.复制工具

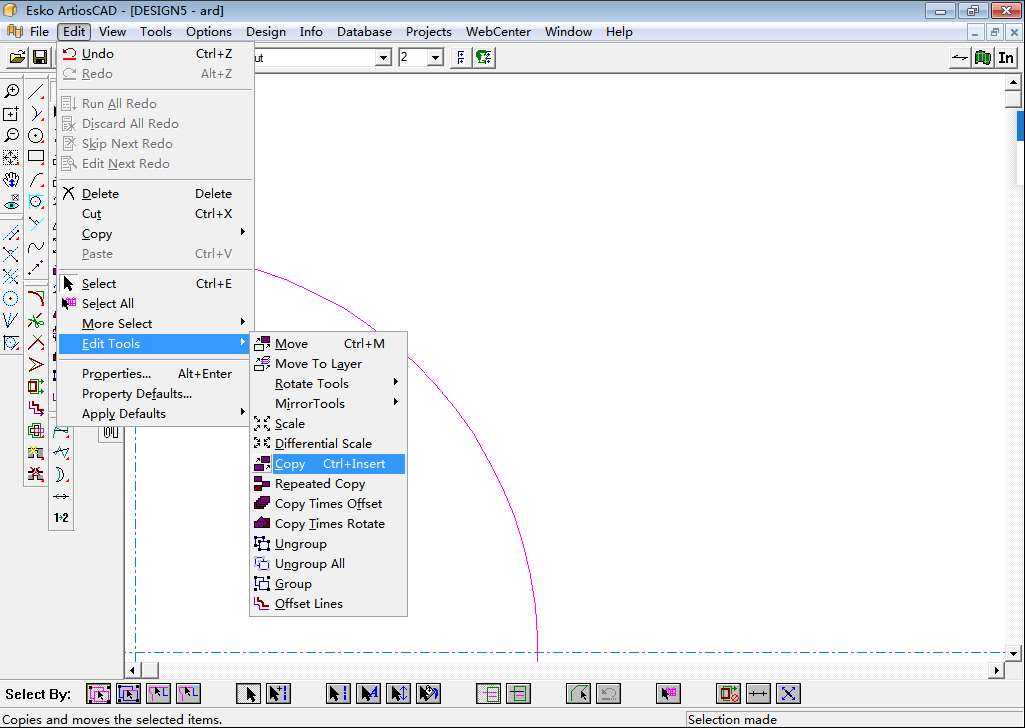

复制工具包含很多种类，可以根据具体的情况进行选择。单击菜单栏Edit>Edit Tools>Copy/Repeated Copy/Copy Times Offset/Copy Times Rotate，或从工具箱中选择相应的复制工具，即可启用复制工具，如图2-14所示。

（1）复制工具（Copy） ：选择此工具前，先选中需要复制的图形，然后选择拿起点、放下点，或者在状态栏中输入角度及偏移的数值。

（2）重复复制工具（Repeated Copy） ：此工具可以重复复制图形，其用法与复制工具（Copy）相同。

（3）复制数目偏移工具（Copy Times Offset） ：此工具可将图形复制数遍，或将复制图形从原点偏移一段距离或沿着一个定点旋转。在使用此工具前，需先选中图形。然后根据状态栏的提示，输入需复制的数目、偏移的角度及复制图形与原图形之间的距离。

（4）复制数目旋转工具（Copy Times Rotate） ：在使用此工具前，需先选中图形，然后，根据状态栏的提示输入需复制的数目、固定点、旋转点及旋转的角度。

4.镜像工具

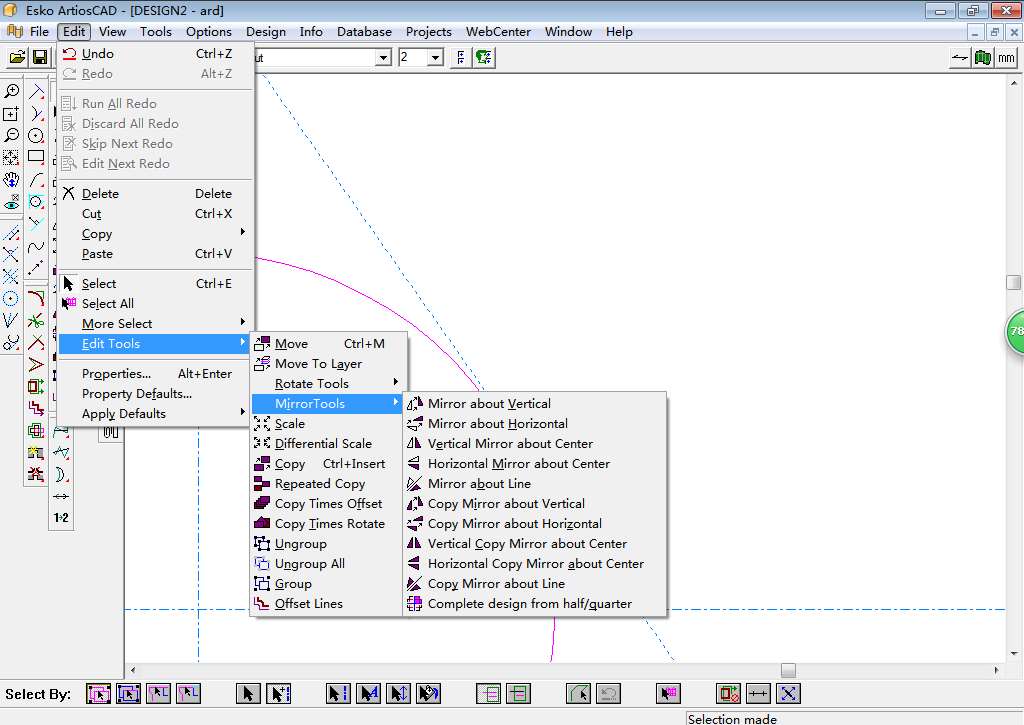

单击菜单栏Edit>Edit Tools>Mirror Tools，或单击工具箱中的编辑工具条中的镜像工具，即可启用镜像工具，如图2-15所示。

镜像工具可以分为以下6类。

（1）垂直镜像工具（Mirror about Vertical） ：此工具将图形沿着Y轴进行镜像。

（2）水平镜像工具（Mirror about Horizontal） 此工具将图形沿着X轴进行镜像。

（3）沿垂直中心镜像工具（Vertial Mirror about Center） ：此工具将图形沿着图形的Y轴及中心点进行镜像。

（4）沿水平中心镜像工具（Horizontal Mirror about Center） ：此工具将图形沿着图形的X轴及中心点进行镜像。

（5）沿着直线镜像工具（Mirror about Line） ：此工具将图形沿着所选择的任何直线或辅助线进行镜像。

（6）镜像复制工具：垂直镜像复制工具（Copy Mirror about Vertical） 、水平镜像复制工具（Copy Mirror about Horizontal） 、沿垂直中心镜像复制工具（Vertial Copy Mirror about Center） 、沿水平中心镜像复制工具（Horizontal Copy Mirror about Center） 、沿着直线镜像复制工具（Copy Mirror about Line） ，其使用方法与其他镜像工具类似。

5.旋转工具

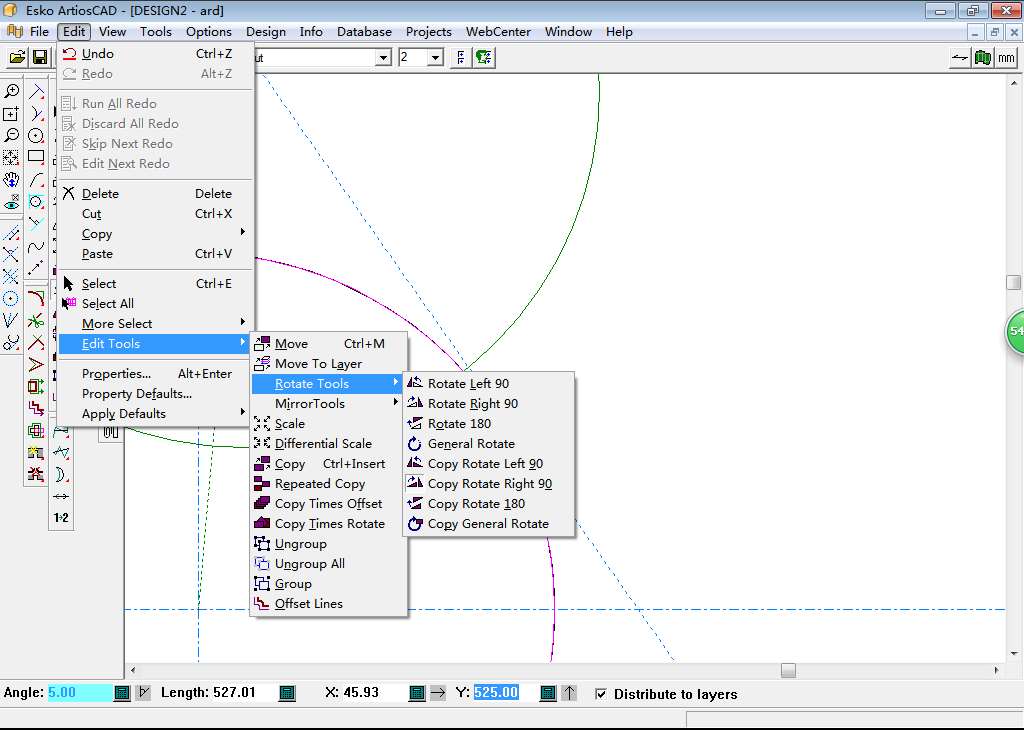

使用时，可单击菜单栏Edit>Edit Tools>Rotate Tools，或单击工具箱中的编辑工具条中的旋转工具，即可启用旋转工具，如图2-16所示。

（1）旋转工具

旋转工具可以分为旋转180°工具（Rotate 180°） 、顺时针旋转90°工具（Rotate Right 90°） 、逆时针旋转90°工具（Rotate Left 90°） ，以及自由旋转工具（General Rotate） ，这些工具只是对所选图形进行旋转。

（2）旋转复制工具

绘图过程中很多时候除了旋转还需要进行复制，以下这些工具除了旋转外，还需对图形进行复制：旋转复制180°工具（Copy Rotate180°） 、顺时针旋转复制90°工具（Copy Rotate Right 90°） 、逆时针旋转复制90°工具（Copy Rotate Left 90°） 及工具自由旋转复制工具（Copy General Rotate） 。使用这些工具时，都需要指定旋转点，自由旋转时还需指定旋转手柄和旋转角度。

6.调整工具

调整工具栏（Adjust Tool bar）用于更改现有线条的线性属性。使用该工具栏可以更有效地进行绘图，可以对现有的设计进行编辑。调整工具分为修剪/延伸、倒角、分割线、利用多边形与拉伸点拉伸、出血等工具。

（1）修剪/延伸工具

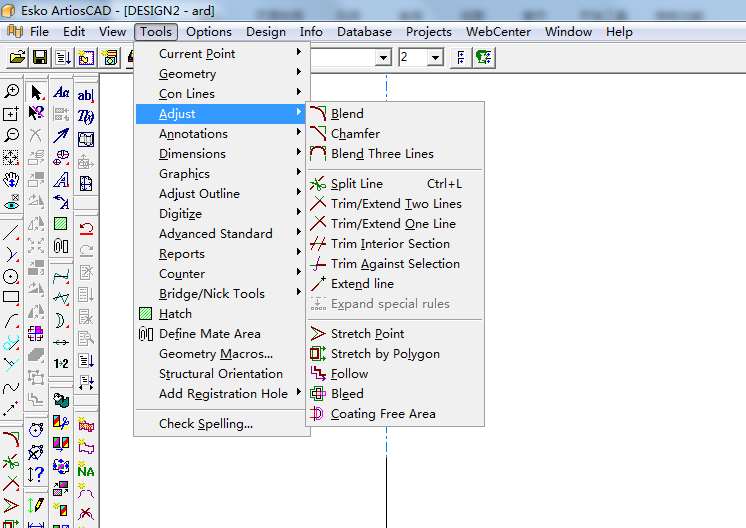

单击菜单栏Tools>Adjust，或者工具箱中选择相应的工具，即可启用此工具，如图2-17所示。

修剪/延伸工具分为：

①定点分割线工具（Split Line） ：用于一条线段的打断。单击需要打断的线条，然后单击起始点，再单击打断点，即会在需要打断的地方生成一个端点，用选择工具选中打断的线条，删除（Delete）多余部分即可起到修剪的目的。

②修剪/延伸两条线工具（Trim/Extend Two Lines） ：此工具可延伸两条线至一定点，也可让一条线交于另一条线的端点。点选第一条欲延伸的直线，接着点选第二条直线。

③修剪/延伸一条线工具（Trim/Extend One Line） ：此工具的功能与修剪/延伸两条线工具一样，但是只修剪或延伸一条直线。

④修整内部工具（Trim Interior Section） ：利用此工具可以删除以直线、弧线或曲线与另一物体的交点的一部分。

⑤对着选择物修剪工具（Trim Against Selection） ：使用此工具，应先选择图形。在状态栏的Offset输入相应的偏移距离，会出现相应与原图形偏移一定距离的两个图形。如单击图形之间的其他图形，然后单击状态栏中的Trim按钮，在原图形及偏移图形之间的图形被删除。如勾选状态栏中的Reverse Trim选项，所选图形即会延长至偏移图形或原图形。

⑥延伸线工具（Extend line） ：使用此工具，可以将直线或圆弧延伸相应长度。具体使用方法：点选此工具，在状态栏Extend distance中输入需要延伸的距离，然后单击需要延伸的图形，一般单击的点距离哪个端点近，那边就会被延长。

（2）倒角工具

倒角工具分为倒角工具、圆角工具及混合三线工具。

①倒角工具（Chamfer） ：此工具在设计图上创建切角。使用时，首先根据状态栏提示，在状态栏Length along first line选项中输入切割长度，然后利用鼠标左键单击相交的两条线。

②圆角工具（Blend） ：此工具可创建圆弧连接。使用时，在状态栏Radius of blend选项中输入圆弧半径，然后单击需要做圆角的两条线。

③混合三线工具（Blend Three Lines） ：此工具可混合三条线或弧。按照状态栏提示，分别单击需要混合的三条线或弧。

（3）出血、上光、循沿工具

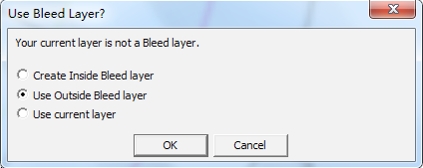

①出血工具（Bleed） ：在使用此工具之前，先选中物体，然后单击此工具，出现Use Bleed Layer？对话框，选择是否进行新的图层的建立，在状态栏Offset选项中，输入出血的数值，如图2-18所示。

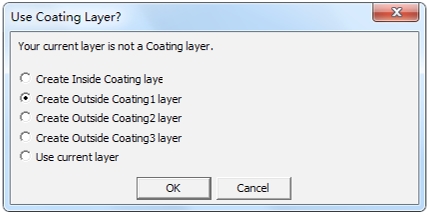

②上光工具（Coating Free Area） ：此工具可用来设定纸张通过印刷机时油墨所不会覆盖的区域。单击上光工具，此时会出现“Use Coating Layer？”对话框，选择是否建立一个新的图层。根据状态栏的提示，选择一定的区域，输入一定的数值，如图2-19所示。

③套索延伸工具（Stretch by Polygon） ：点选此工具，设定利用套索所要延伸的图形，可设定一个起点（参考点）及一个端点。

④延伸点工具（Stretch Point） ：此工具可以用来移动一个定点及以设定点为端点的直线、曲线。根据状态栏的提示，首先选中一个点，再输入一点的角度，以及相应的点的坐标值。

⑤循沿工具（Follow） ：此工具是用来描绘原有的几何模型，并复制轮廓。在制作出血轮廓或欲把原模型放大或缩小时，此工具非常有用。单击需复制轮廓的起点，再单击需复制轮廓的终点，根据状态栏的提示，输入距离值，如果所制作的图形符合要求，单击OK即可。

7.视图工具

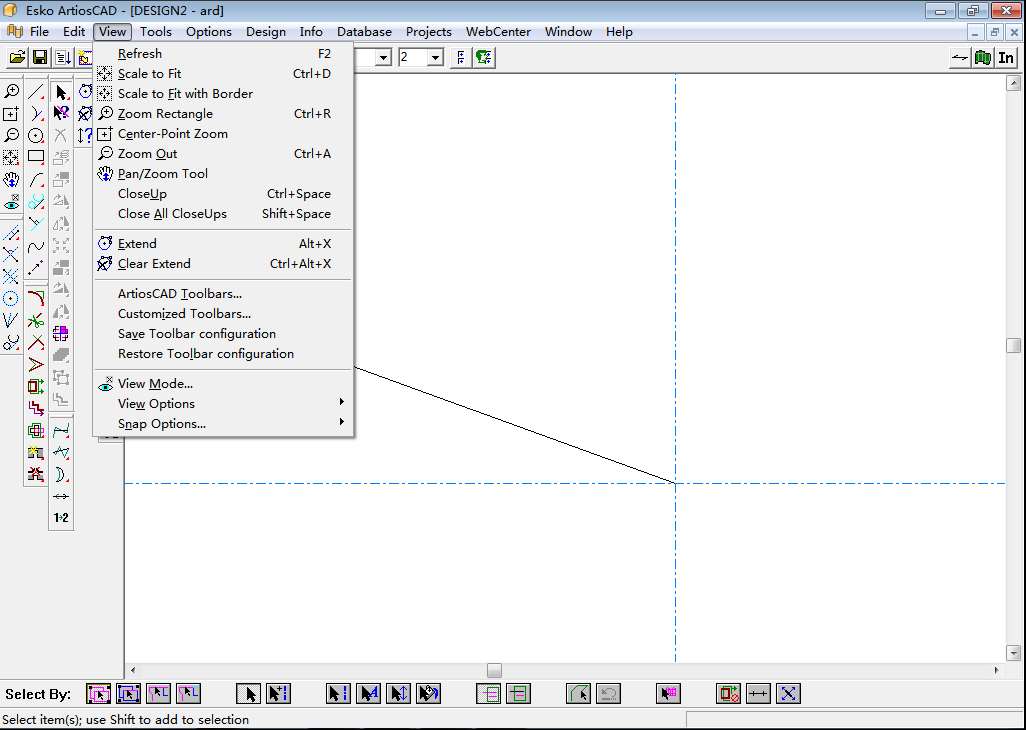

单击菜单栏View，或单击工具栏中相应的工具，即可启用此工具，如图2-20所示。

（1）调整至页面大小（Scale to Fit）工具 与根据边界调整至页面大小（Scale to Fit with Border）工具 ：可以根据页面的大小，调整图像的大小。

（2）平移工具（Pan） ：在工作区中单击并按住鼠标左键不放，可对工作区中的内容重新定位。

（3）放大工具（Zoom Rectangle） ：可使对象在每次单击鼠标后都放大显示。

（4）缩小工具（Zoom Out） ：可使对象在每次单击鼠标后都缩小显示。

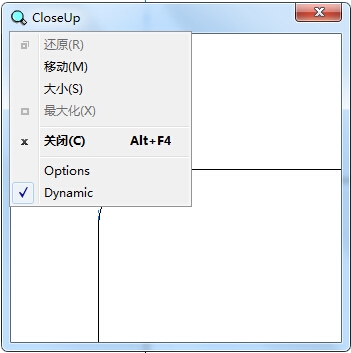

（5）特写窗口工具（CloseUp）：可建立一个特写窗口。还可以通过Ctrl+空格键或单击鼠标中键来创建特写窗口。用鼠标右击CloseUp窗口，勾选下拉菜单中Dynamic选项。这样特写窗口便可正常移动，且特写窗口中的图形也随着窗口的移动而变化，如图2-21所示。

（6）选择工具 ：选择工具又分为很多种类，可根据所选对象的种类来选择所需要的选择工具，如 是选择设计线， 是选择辅助线。

8.尺寸标注及注释

（1）尺寸标注

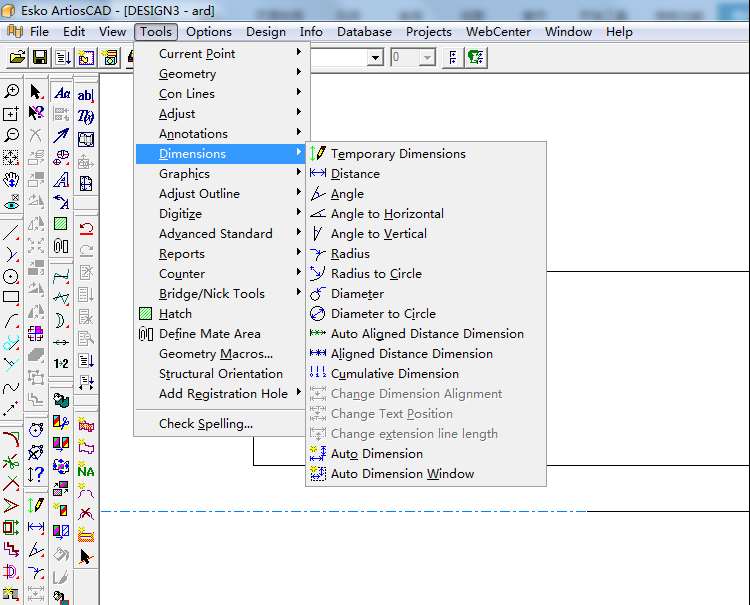

ArtiosCAD中有多个方式可以进行尺寸标注，还可以添加注释、箭头并通过细部（Detail）工具来放大区域。单击菜单栏Tools>Dimensions，或从工具栏中选择相应的工具，启用此工具，如图2-22所示。

常见的标注方式有以下几种。

①直线尺寸标注工具（Distance） ：可以对直线尺寸进行标注。

②角度尺寸标注工具（Angle） 、与水平线夹角的尺寸标注工具（Angle to Horizontal） 及与垂线夹角的尺寸标注工具（Angle to Vertical） ：可以对一些角进行角度的标注，依次单击需要标注的角两边的构成线段即可。实际应用中可以根据角的情况选择不同的标注工具。

③半径尺寸标注工具（Radius） 和通过圆心的半径尺寸标注工具（Radius to Circle） ：可以对图形中的圆形半径进行标注。标注时，可根据实际标注的情况，选择不同的标注样式，即选择相应的圆或者圆弧对其进行标注。

④直径尺寸标注工具（Diameter） 和通过圆心的直径尺寸标注工具（Diameter to Circle） ：可以对图形中的圆形直径进行标注。标注时，根据实际情况，选择不同的标注样式，即选择需标注的圆或圆弧。

⑤自动对齐距离尺寸工具（Auto Aligned Distance Dimension） 和距离对齐尺寸工具（Aligned Distance Dimension） ：可以对图形中的尺寸进行连续标注。

⑥自动尺寸标注工具（Auto Dimension Window） ：可以对图形中的尺寸进行自动标注。标注时，选择图形，单击此工具，即可对图形中的尺寸进行自动标注。

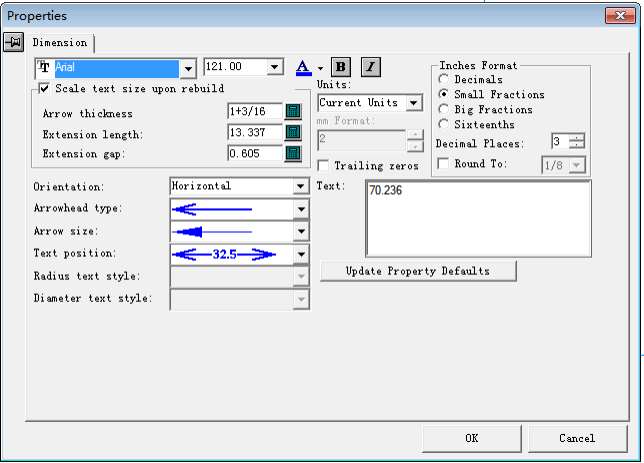

在标注的过程中，标注的文字大小、箭头等不太合适，这时候就需要对其进行修改。单击菜单栏Edit>Properties，或按Alt+Enter键，或单击鼠标右键，选择属性（Properties）或双击该项目，将弹出属性（Properties）对话框，如图2-23所示。在属性对话框中，可以对字体样式、箭头粗细、添加的文本信息等进行修改。

（2）注释

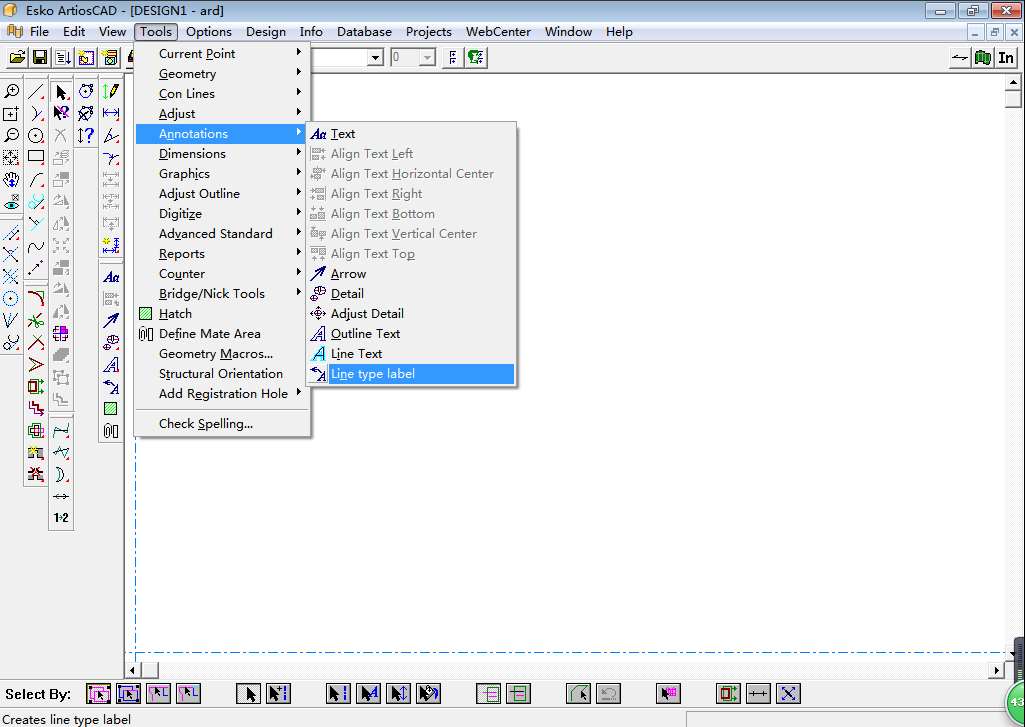

单击菜单栏Tools>Annotations>Line type label，或者单击工具箱中的注释工具 ，即可启用此工具，如图2-24所示。
