ArtiosCAD软件的绘图基本工具分为线工具、圆工具、椭圆工具及矩形工具等。
1.线工具及抬笔工具
（1）直线工具
单击菜单栏Tools>Geometry，或从工具箱中选择

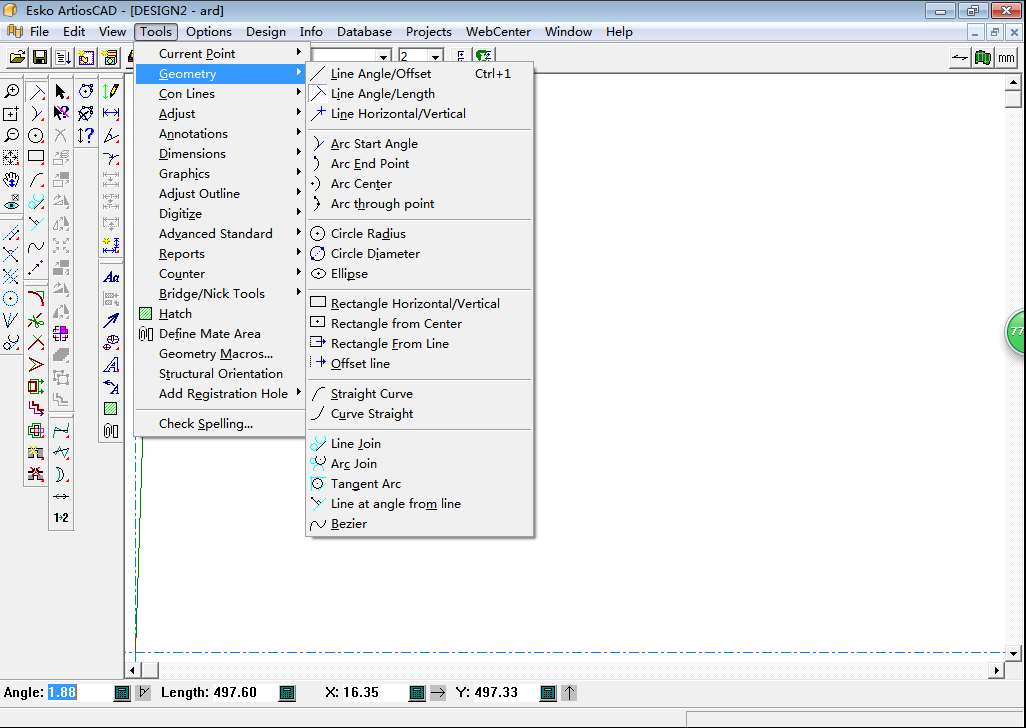

，可以启用直线工具，如图2-2所示。直线工具
分为以下三类。
图2-2
①直线角度/偏移工具（Line Angle/Offset）
：输入直线的角度，以及端点的X或Y坐标，或者通过拖拽的方式完成设定。
②直线水平/垂直工具（Line Horizontal/Vertical）
：输入待画线端点的X和Y坐标进行设定。
③直线角度/长度工具（Line Angle/Length）
：输入线的角度和长度，或者通过拖拽的方式进行设定。
（2）抬笔工具

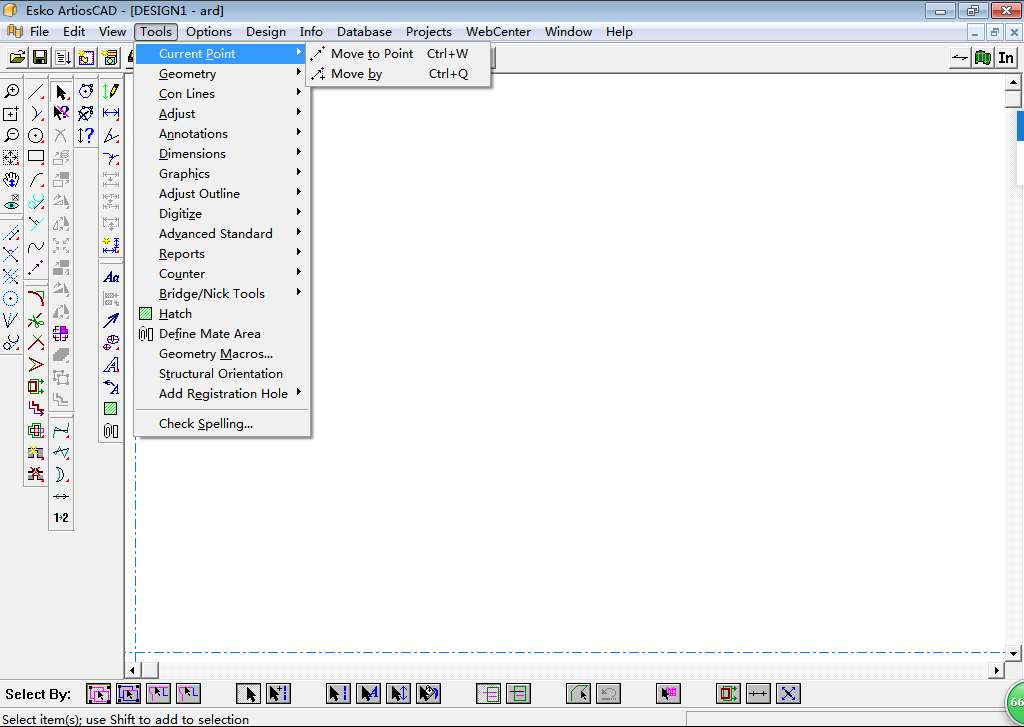

在ArtiosCAD中，鼠标的移动需依靠抬笔工具。其中抬笔工具分为移动至点（Move to Point）和按照……移动（Move by）。单击菜单栏Tools>Current Point，即可启用抬笔工具，如图2-3所示。抬笔工具分为以下两类。
图2-3
①移动至点工具（Move to Point）：可将当前点移动到一个已建立点或交点的位置。但如果所移动的位置为一个不存在点的位置，状态栏将显示提示信息：“无法选择坐标”（cannot select coord）。
②按照……移动工具（Move by）：可按一定的角度/偏移、角度/长度或水平/垂直偏移来移动当前位置。选择按照……移动（Move by），可以将当前位置移动到不存在已建立点或交点的位置。
2.矩形工具
单击菜单栏Tools>Geometry，或者从工具箱中选择
，可以启用矩形工具。矩形工具

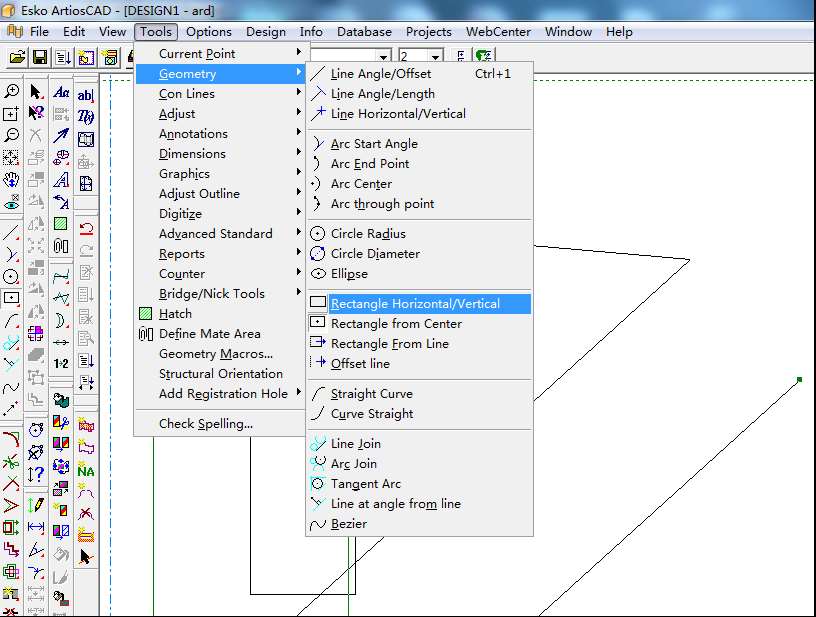

分为矩形水平/垂直工具（Rectangle Horizontal/Vertical）、中心矩形工具（Rectangle from Center）及直线绘制矩形工具（Rectangle From Line）三类，如图2-4所示。
图2-4
（1）矩形水平/垂直工具（Rectangle Horizontal/Vertical）
：以屏幕上的最后一点为矩形的一个端点，而需要确定的点为开始点的对角点，可以通过输入其X和Y坐标，或者单击鼠标左键，来设定所需矩形的大小。
（2）中心矩形工具（Rectangle from Center）
：以屏幕上的最后一点作为矩形的中心点，然后输入矩形的一个端点的X和Y坐标，或者单击鼠标左键确定此端点的位置，从而确定矩形的大小。
（3）直线绘制矩形工具（Rectangle From Line）
：选择一条直线，作为矩形的一边，在一条线或矩形边上单击并释放，拖到一边就可以创建一个矩形，或在状态栏中输入矩形一条边的长度。
（4）偏移线（Offset line）
：利用该工具可以复制出一条平行线。在一条线上单击，拖出一条直线，利用拖拽的方法或者输入指定的偏移距离，确定此直线与先前直线之间的距离。
3.圆形工具
单击菜单栏Tools>Geometry，或者从工具箱中选择
，即启用圆形工具，如图2-5所示。圆形工具分为圆/半径工具（Circle Radius）及圆/直径工具（Circle Diameter）。
图2-5
（1）圆/半径工具（Circle Radius）
：可以利用拖拽的方式设定圆的半径，或者在状态栏里输入圆的半径的数值。
（2）圆/直径工具（Circle Diameter）
：可以利用拖拽的方式设定圆的半径，或者在状态栏里输入角度、直径及直径的端点的X、Y坐标。
4.椭圆工具
单击菜单栏Tools>Geometry，或者从工具箱中选择

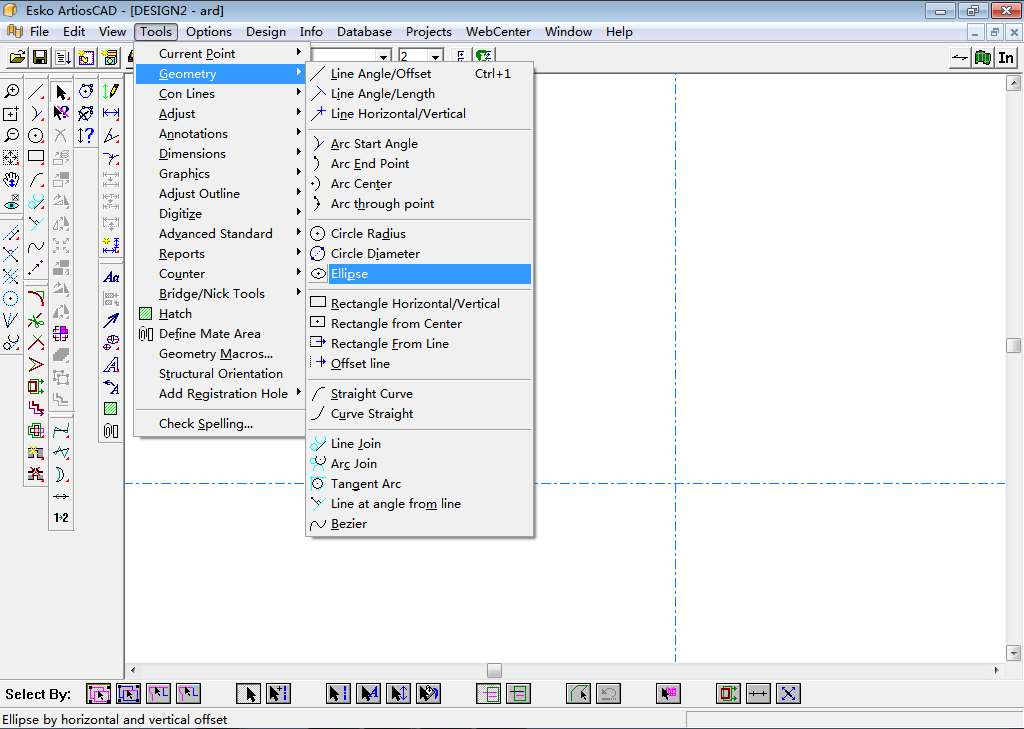

，即启用椭圆工具，如图2-6所示。
椭圆工具（Ellipse）
：移动光标到椭圆中心。输入X和Y偏移距离设定椭圆的大小，或者通过单击鼠标拖拽的方式进行设定。
图2-6
5.弧线工具
单击菜单栏Tools>Geometry，或者从工具箱中选择

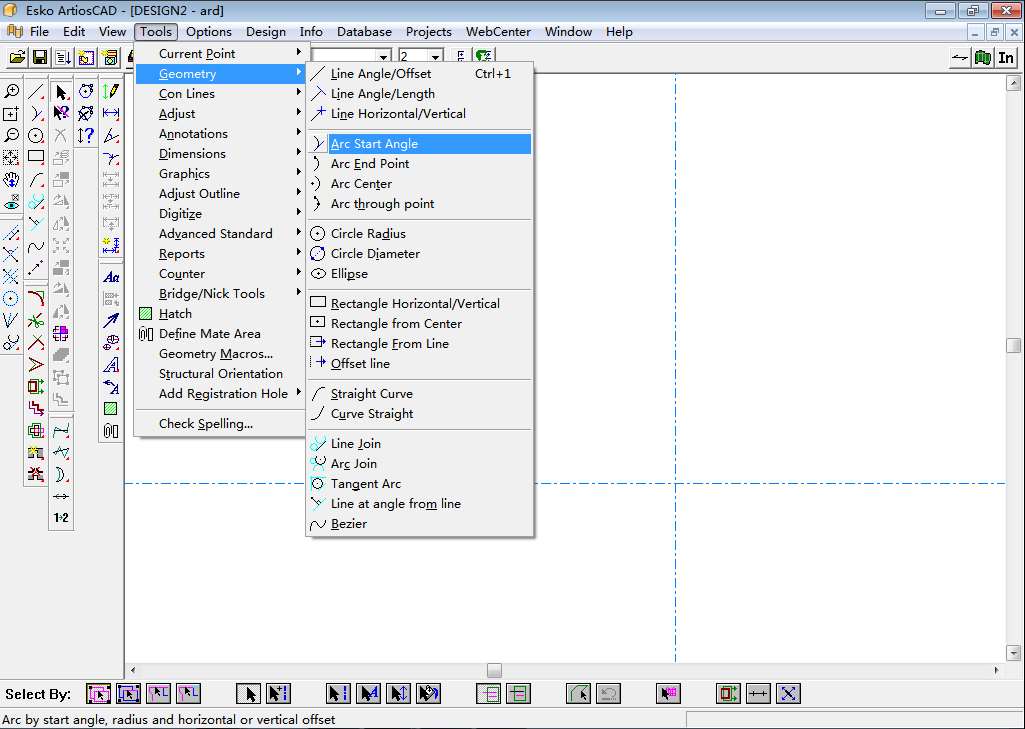

，即启用弧线工具，如图2-7所示。
图2-7
创建弧线（Arc）可采用四种不同的工具。
（1）圆弧开始角度偏移工具（Arc Start Angle）
：输入起始角（Start Angle）、圆弧半径（Radius）、弧线端点的X及Y坐标（X及Y Offset），或者利用拖拽的方式进行设定。
（2）圆弧结束角度工具（Arc End Point）
：输入弧线末端的X偏移（X Offset）、端点的Y偏移（Y Offset）、圆弧半径（Radius）。
（3）圆弧中心工具（Arc Center）
：输入圆弧半径（Radius）、圆弧中心的X及Y坐标、弧线端点的X或Y坐标（X or Y Offset）。
（4）过一定点的圆弧工具（Arc through Point）
：单击圆弧通过的定点（through point），最后单击圆弧的终点（End point）。
一般状况下，在状态栏中有以下参数的设置。
①A1：开始的角度，是圆弧从起点开始的角度。
②Radius：圆弧的半径。
③X和Y的坐标：一般为圆心或圆弧终点的坐标值。
④A2：弧线终点的角度。
每种工具都要求输入三项数值，以便定义设计中的弧线。
6.专用几何工具
单击菜单栏Tools>Geometry，或者从工具箱中进行选择，即启用专用几何工具，如图2-8所示。
线连接（Line Join）、弧线连接（Arc Join）及切弧线（Tangent Arc）工具可在工作区内绘制特殊路径。需要注意的是，它们的操作方式与现有的构造线连接（Conline join）、带构造圆的构造线连接（Conline join with concircle）及构造线切于构造圆（Conline tangent concircle）相同，只不过它们创建的是设计线而不是辅助线。
（1）线连接工具（Line Join）
：此工具可将一个点或圆与另一个点或圆连接起来。线将保持与圆相切。首先单击一个点或圆，然后再单击需要连接的点或圆，即可画出与点相连接的直线或者与圆相切的直线。或者单击一个点或圆后，输入所画连接线的角度及坐标。
图2-8
（2）弧线连接工具（Arc Join）
：此工具可将一条线或圆及另一条线或圆与一条弧线连接起来。首先单击一条线、圆或圆弧，再单击需要连接的线、圆或圆弧，可通过不同的拖拽方式或者输入所画圆弧的半径的方式来调控弧线。
（3）切线弧工具（Tangent Arc）
：可绘制出与三条线相切的圆或弧线。单击线的顺序将决定这条弧线的形状。
（4）角线工具（Line at angle from line）
：此工具可绘制一条某固定点以指定角度连接到指定线或弧线的线段。首先移动到想要绘制角线的起点位置，然后选择该工具和待绘制的线，设定所要绘制线的角度或直接利用拖拽的方式设定。
（5）贝塞尔曲线工具（Bezier）
：此工具可创建由4个点（起始点、结束点以及两个控制点）定义的曲线。但此工具必须配合工作区中的现有点使用，或者打开捕捉选项（Snap Options）对话框中的手绘坐标（Freehand Coordinates），才能使用该工具在工作区空白区域创建一个贝塞尔曲线。选择该工具，移至贝塞尔曲线的计划起始位置单击端点，可以控制第一个句柄将其定位并单击；此时，再控制第二个句柄，将其定位并单击。
（6）直线曲线工具（Straight Curve）
：此工具所画的图形始于线段，结束于弧线。输入路径端点的X和Y坐标、弧线起始角，以及弧线半径。也可以通过拖拽的方式进行设定。
（7）曲线直线工具（Curve Straight）
：此工具所画的图形始于弧线，结束于直线。输入路径端点的X和Y坐标、弧线起始角，以及弧线半径。也可以通过拖拽的方式进行设定。
7.辅助线

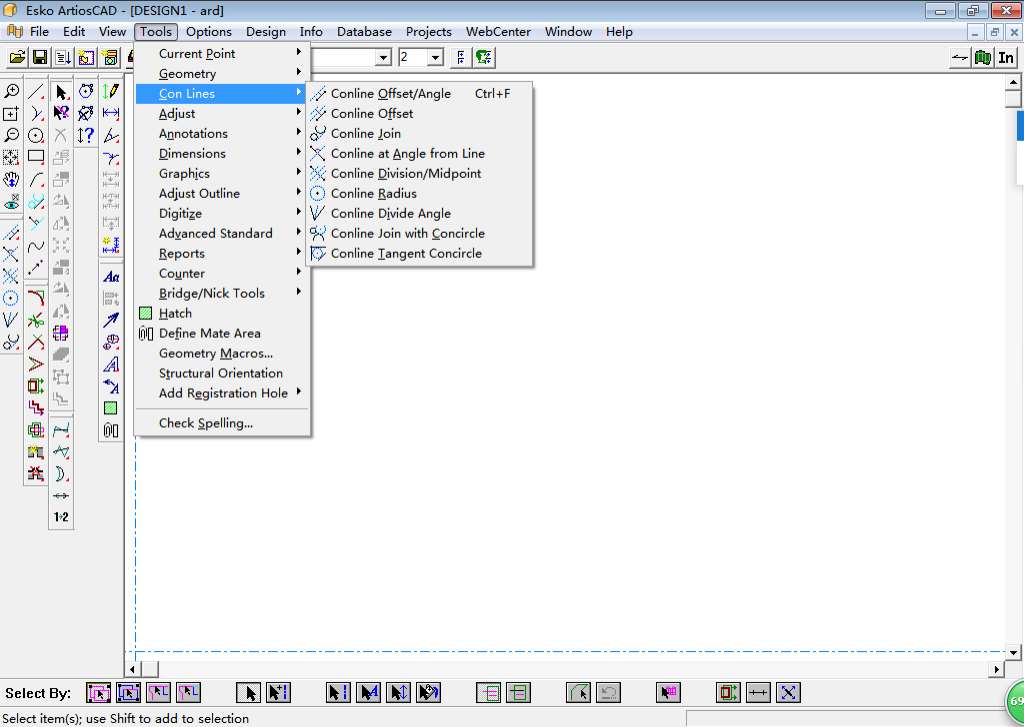

辅助线不是几何模型，但可用来辅助绘制几何模型，但无法输出。可以单击工具箱或者菜单栏Tools>Con Lines，或从工具箱中选择相应的工具，即可启用此工具，如图2-9所示。
图2-9
辅助线工具分为如下几类。
（1）辅助线偏移/角度工具（Conline Offset/Angle）
：使用此工具时，可以选择一个点或者一条直线。如果选择一条直线，需要输入直线到辅助线之间的距离。如果选择为一个点，需要输入辅助线通过该点的角度。
（2）从直线角度的辅助线工具（Conline at Angle from Line）
：使用此工具时，需要单击辅助线开始的直线及辅助线所要穿过的定点，对于辅助线的角度可以通过输入数值或拖拽的方式进行设定。
（3）辅助线分割/中点工具（Conline Division/Midpoint）
：此工具可以对所选的直线、圆弧等进行一定的分割。首先在Number of Divisions中输入分割的数目，然后选择要分割的直线、圆弧或第一个点。如果选择的是直线或圆弧，系统会直接根据所要分割的数量对所选的直线或圆弧做出相应的辅助线；如果选择的是点，系统会让用户再次选择点，并根据所选的两点的距离及所要分割数量对两点的距离进行划分，并做出相应的辅助线。
（4）辅助线圆圈工具（Conline Radius）
：此工具可以做出圆形辅助线。单击此工具，选择圆圈的圆心，然后再利用拖拽的方法或在状态栏中输入数值的方法，确定圆的半径。如果打开捕捉选项（Snap Options）对话框中的手绘坐标（Freehand Coordinates），可以任意确定圆的圆心。
（5）辅助线角度分割工具（Conline Divide Angle）
：此工具可以将角度分割为几个较小的角度。单击此工具，在状态栏Number of Divisions中输入分割的数目，单击构成此角度的一条直线，然后再单击构成此角度的另一条直线，即可完成分割。
（6）辅助线连接工具（Conline Join）
：如果为圆或一点与圆，那此工具可绘制出两个圆相切的直线，通过定点的一个圆的切线，由于单击的位置不同，所做的直线的位置也会有一定的区别。如果是两个点，那做出的就是通过这两个点的辅助线。选择此工具，设定第一个定点，圆圈或圆弧，再设定第二个定点、圆圈或圆弧，即可做出相应的辅助线。
（7）辅助线连接结构圆圈工具（Conline Join with Concircle）
：此工具利用一辅助线圆圈连接一个定点、直线、圆弧或圆圈至另一定点、直线、圆弧或圆圈。单击此工具，选择第一个欲连接的图形，接着设定第二个欲连接的图形，最后输入圆的半径或利用拖拽的方式确定圆的半径。
（8）辅助线切线圆圈工具（Conline Tangent Concircle）
：利用此工具，可绘制一个与三条直线相切的圆。分别单击三条直线，即可画出圆形辅助线。
