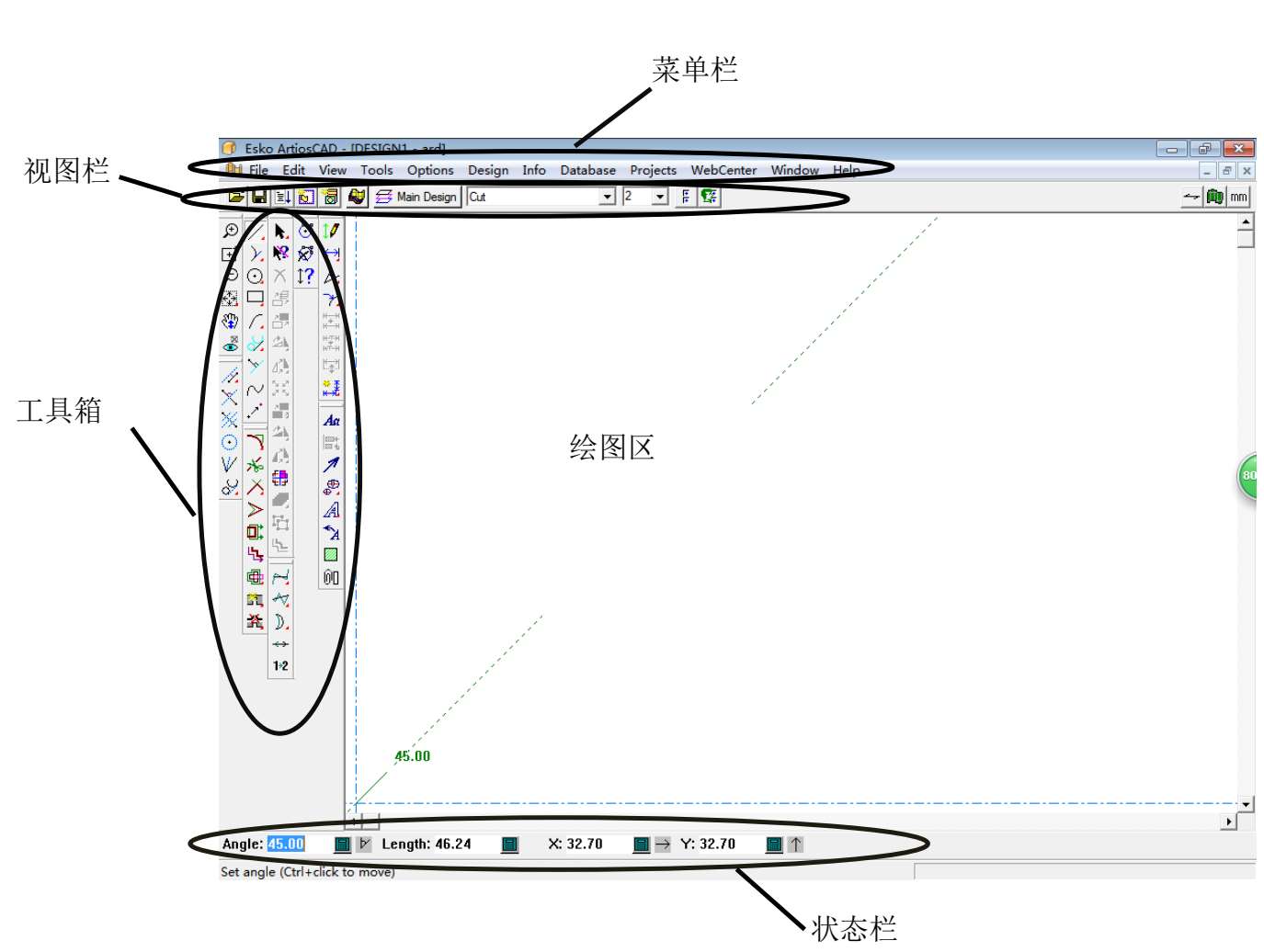

ArtiosCAD软件主要由菜单栏、视图栏、绘图区、状态栏及工具箱组成，如图2-1所示。ArtiosCAD软件，还可以进行2D界面与3D界面之间的转换。
1.菜单栏
菜单栏包含当前模块的所有可用指令。指令的可用性取决于选购项目及当前激活的工具栏。
图2-1
2.视图栏
视图栏中包含一些常用功能的按钮。例如，打开文件、保存、转至制造或3D层、设计面及单位。每个视图栏里的按钮，都会在箭头的停留下自动显现工具提示。
3.绘图区
绘图区是进行绘图工作的地方。在此可进行画线、尺寸调整、注释和编辑设计。通过更改视图菜单的视图模式对话框，可以调节图形在工作区的显示方式。
4.状态栏
状态栏即为信息栏，是显示输入区及消息的地方。可将数据输入状态栏中的输入区内。数据输入区只在需要输入数据的一些工具中显示。输入数据可以直接利用键盘或者虚拟软键盘。
5.工具箱
工具箱包含了最基本、最常用的工具，如几何模型工具条、尺寸工具条、辅助线工具条。工具箱中任何工具条都可以打开或者关闭。
