3.4　输出

输出是将电子绘图资料转变为某种有形资料以便分享的过程。可以通过一份报告、电子文件或一个样品来实现输出。

3.4.1　动画

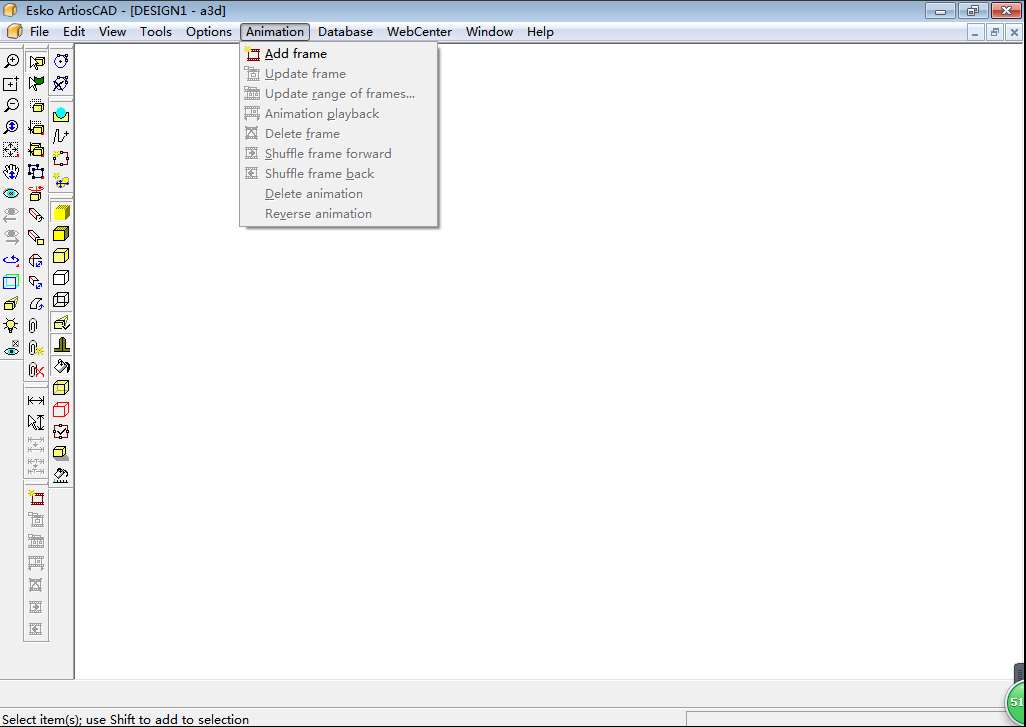

在三维模式下，单击菜单栏Animation，或单击工具栏中的添加动画工具，即可启用此工具，如图3-10所示。

1.添加帧工具（Add frame） ：此工具可对未折叠的平面图进行第一次“快照”。

2.动画回放工具（Animation playback） ：预览动画序列。

3.删除帧工具（Delete frame） ：对多余的帧进行删除。

3.4.2　打印及不同文件格式的转换

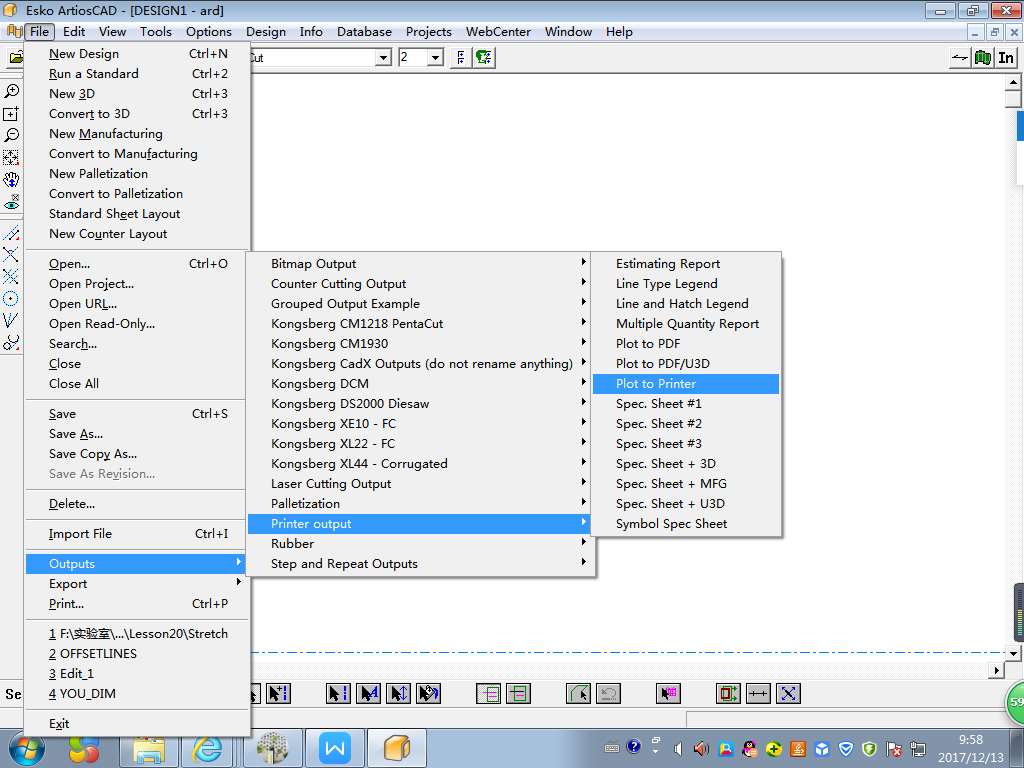

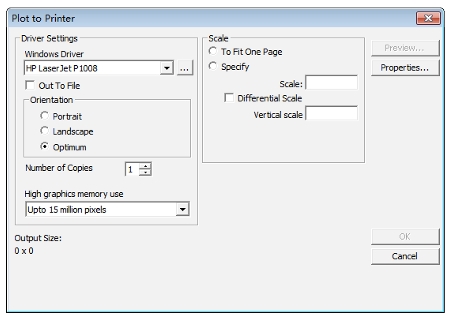

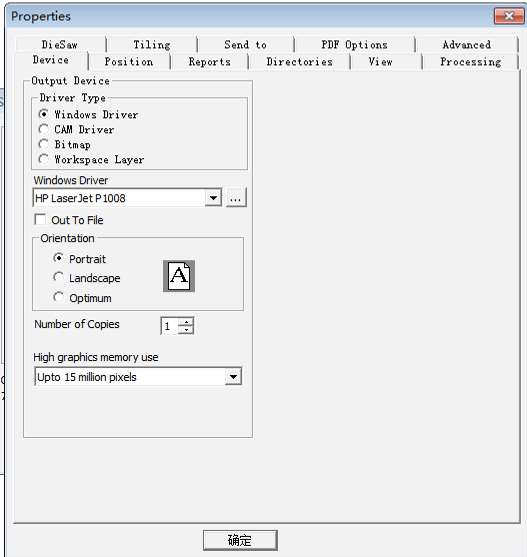

1.输出至打印机：单击菜单栏File> Outputs> Printer output>Plot to Printer。打开Plot to Printer对话框，在此对话框中，可以对打印的属性进行调节，如图3-11～图3-12所示。

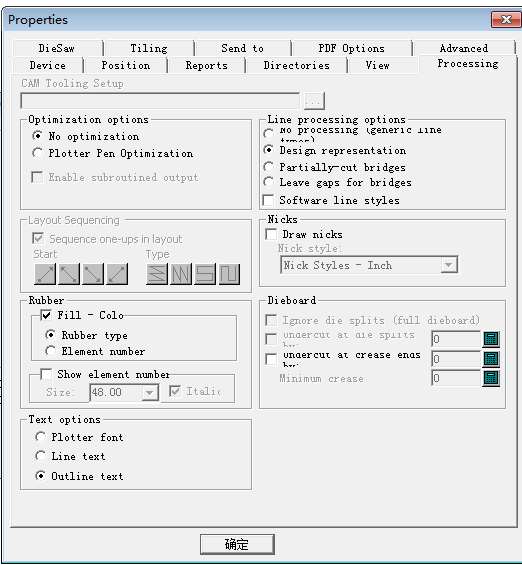

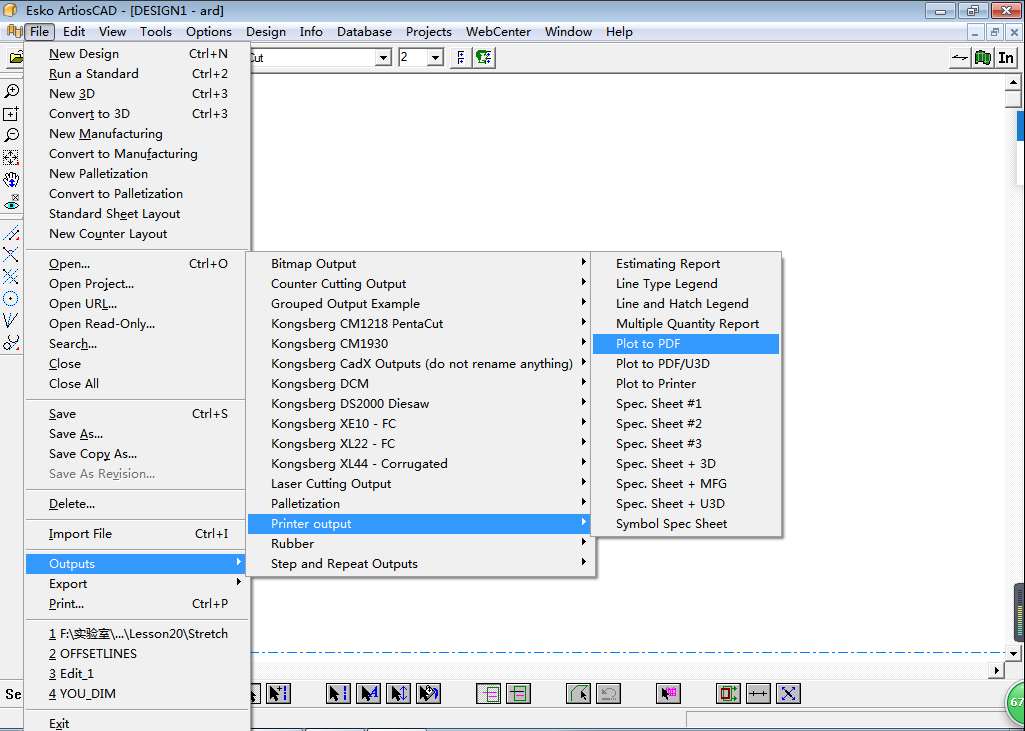

2.输出报告至PDF：如果有PDF输出/输入选项，就可以直接创建PDF文件以便于导出、设计输出和报告输出。单击菜单栏File> Outputs>Printer output>Plot to PDF。打开Plot to PDF对话框，单击Properties按钮，打开Properties对话框，可对文件的属性进行修改。（注：PDF输出只支持TruType字体，不支持Symbols字体、Wingdings、*.ttc文件所设字体、垂直式字体）如图3-13～图3-15所示。

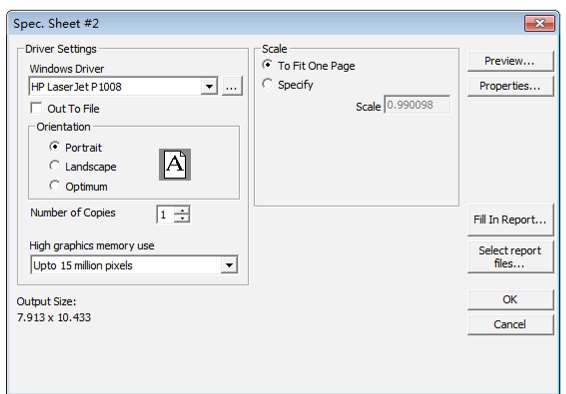

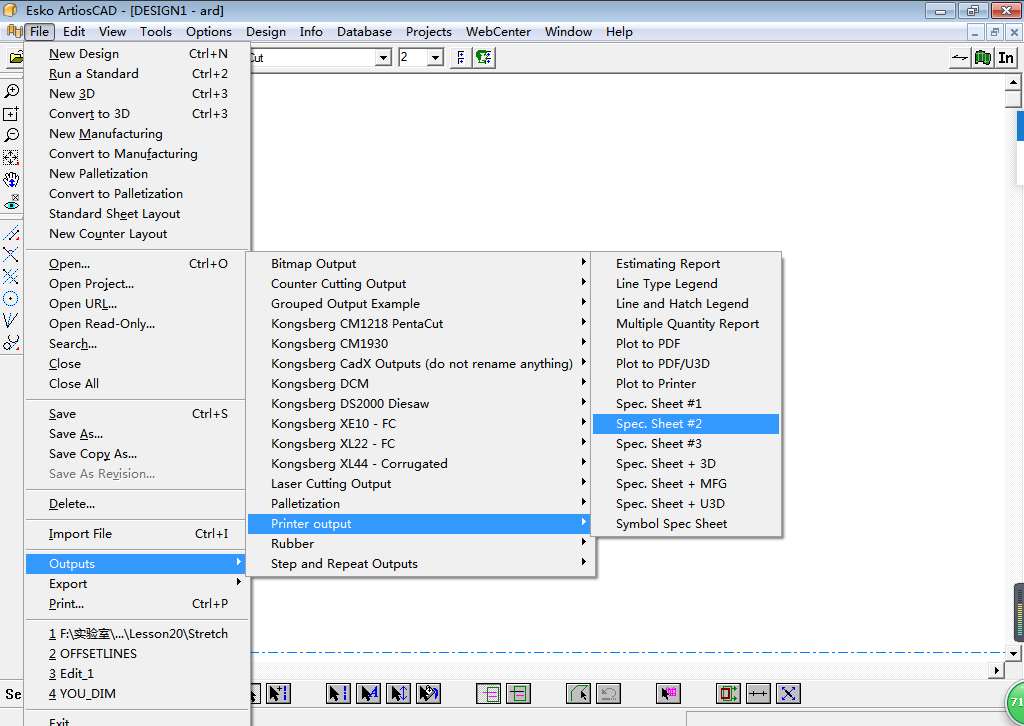

3.输出至规格表：单击菜单栏File> Outputs> Printer output>Spec.Sheet#2，打开Spec.Sheet#2对话框，单击Properties按钮，打开Properties对话框，可对文件的属性进行修改，如图3-16～图3-18所示。

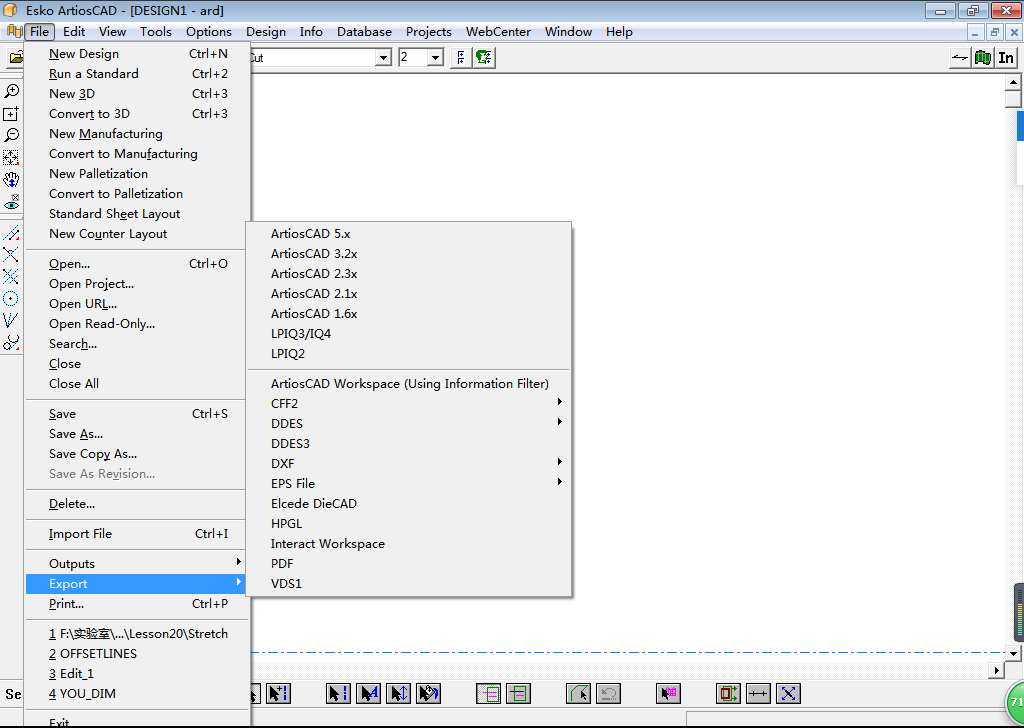

4.导出文件格式的更改和设置：单击菜单栏File>Export。菜单中将列出一些可用格式，常用的导出格式为DXF和EPS格式，如图3-19所示。
