ArtiosCAD可将结构图以三维视图的形式显示出来，这样可以在生产前查看该设计的可行性，以避免浪费时间、资金与材料，达到事半功倍的效果。此软件3D成型步骤为：
1.打开设计图文件。

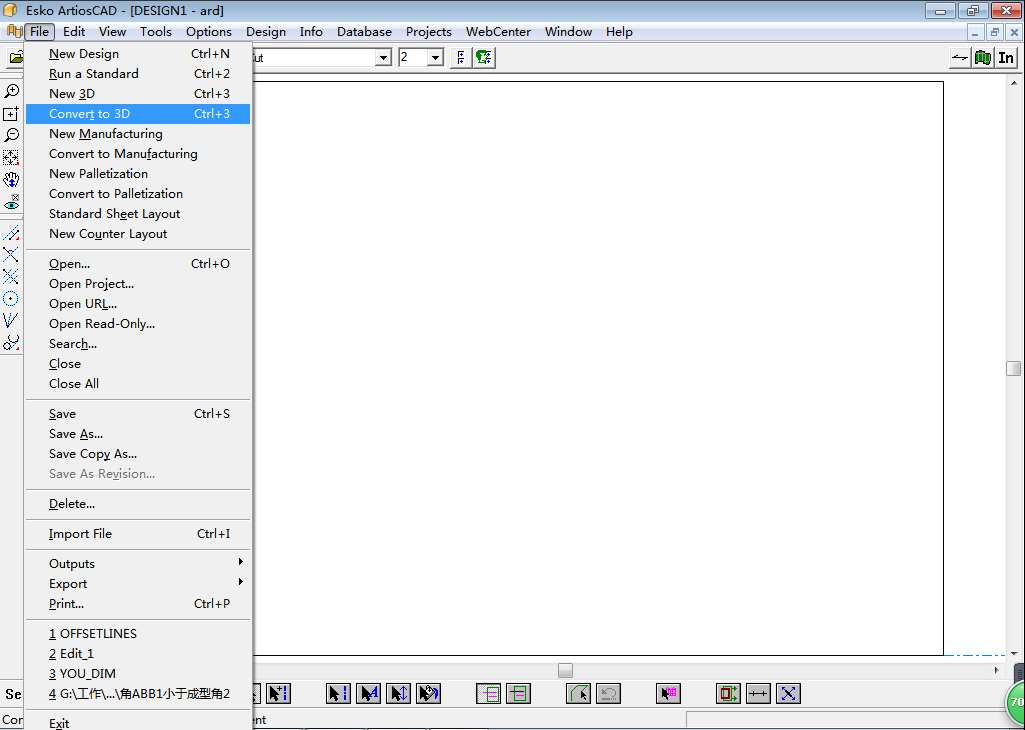

2.单击菜单栏File>Convert to3D，或单击视图工具栏中的转换为3D按钮
，即可启用此文件，如图3-3所示。
图3-3

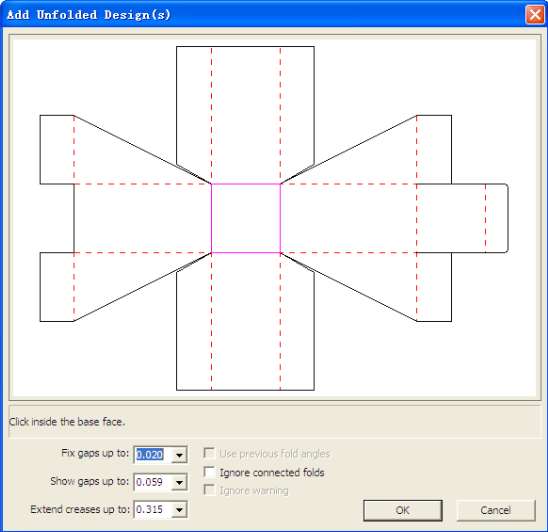

3.开启“Add Unfolded Design（s）”对话框。此时系统会提醒，将其中一块纸板选定为基本面。若已显示且已选定，则取消勾选Use previous fold angles，单击OK，如图3-4所示。
图3-4
4.此时设计图将在3D工作区内打开。如果设计图比较规则，折叠角度相同，可以选择折叠所有工具（Fold All）
，然后选择一根折叠线。将选定所有折叠线。再在状态栏Angle选项中输入角度，或滑动滑块来选择折叠角度。
5.如果折叠角不完全一致，可使用折叠角度工具（Fold Angle）
。可一根一根地选择折叠线，在状态栏Angle选项中输入角度，或滑动滑块来更改角度。
