2.5　设计

1.设计检查

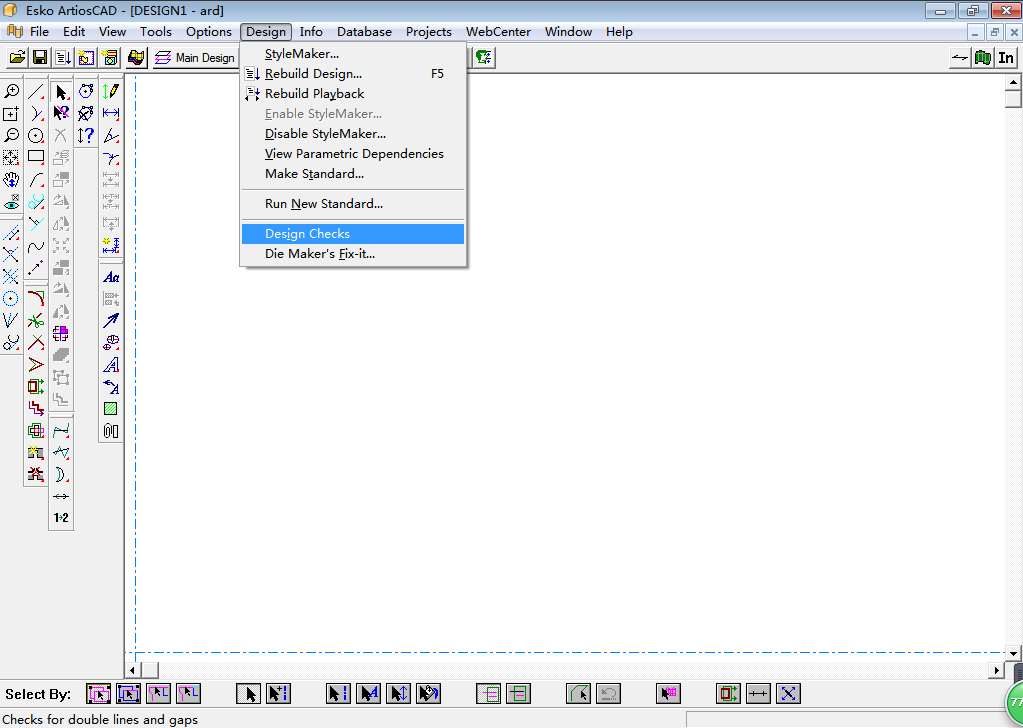

单击菜单栏Design>Design Checks，打开Design Checks对话框。从此对话框中可以看出图形中是否存在间隙或双线情况。如果发现存在任何间隙或双线情况，系统将以品红色高亮显示。可以单击是（Yes）及确定（OK）来自动删除双线。如果未找到任何双线或间隙，单击确定（OK）关闭对话框，如图2-31～图2-32所示。最大间隙尺寸值（Maximum Gap Size）规定了要寻找和报告的间隙大小。默认设为0.0625（1/16）。这样系统只会寻找小于该值的间隙。如果更改了该数值，单击刷新（Refresh）按钮就可以再次进行检查。

2.模切割清理

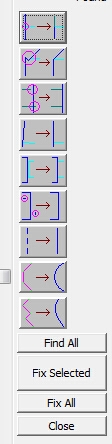

单击菜单栏Design>Die Maker's Fix-it，打开Die Maker's Fix-it对话框，单击Find All，图中的不足就会出现，再单击Fix All，则图中有缺陷的地方将修正，如图2-33～图2-34所示。
