1.几何宏
几何宏目录列表包括多项子目录：折叠纸盒工具（Folding Carton Tools）、挂环（Hangers）、激光定位孔（Laser Position Holes）、制造工具（Manufacturing Tools）、定位标记（Registration Marks）、剥落组件（Stripping Components）与应用（Utilities）。还可以创建用户几何宏，如不同的挂环、槽、小凹口或中心线等。通过使用几何宏可以加快绘图速度。

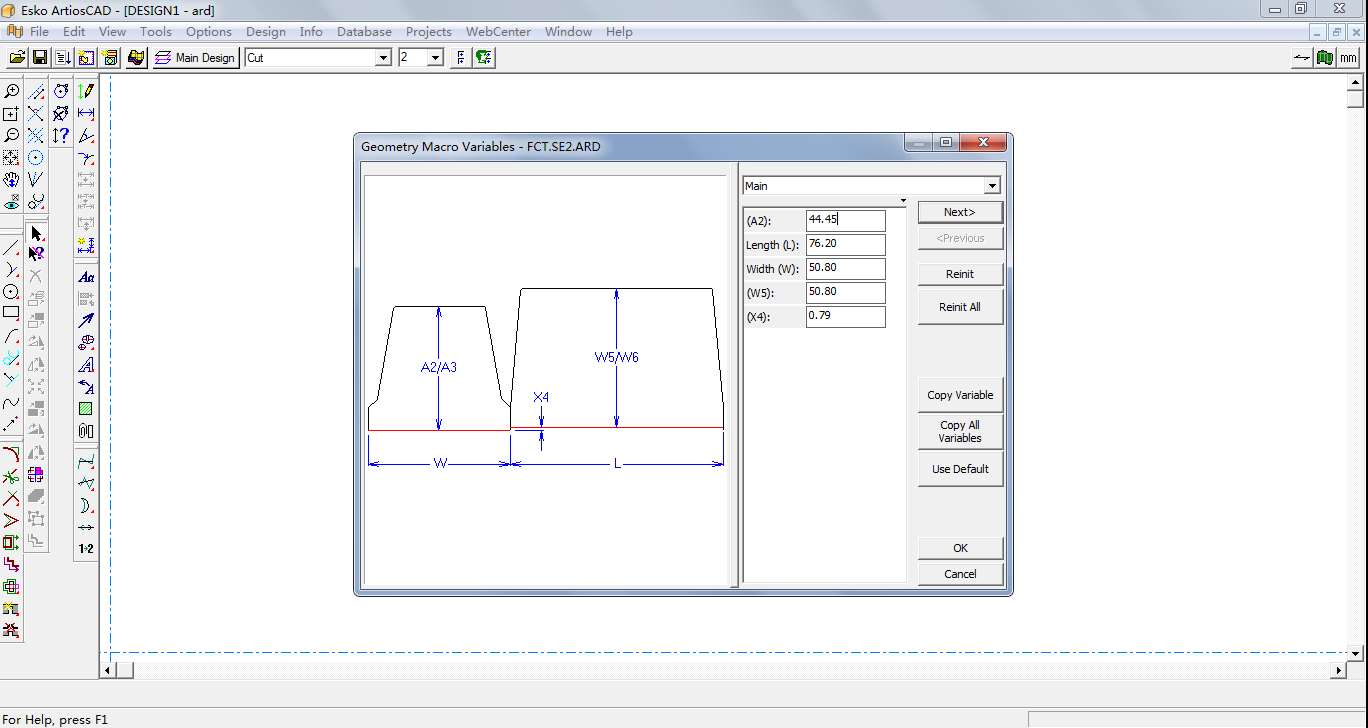

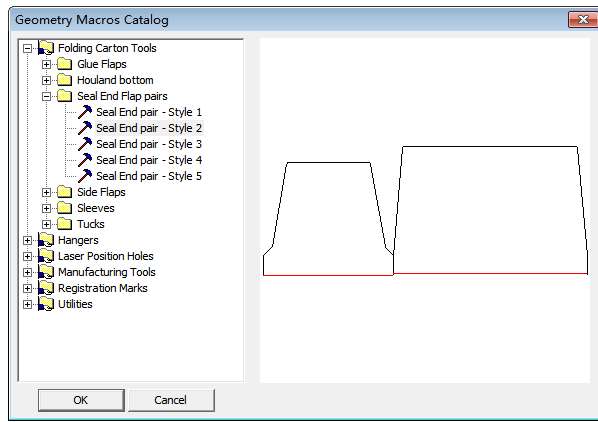

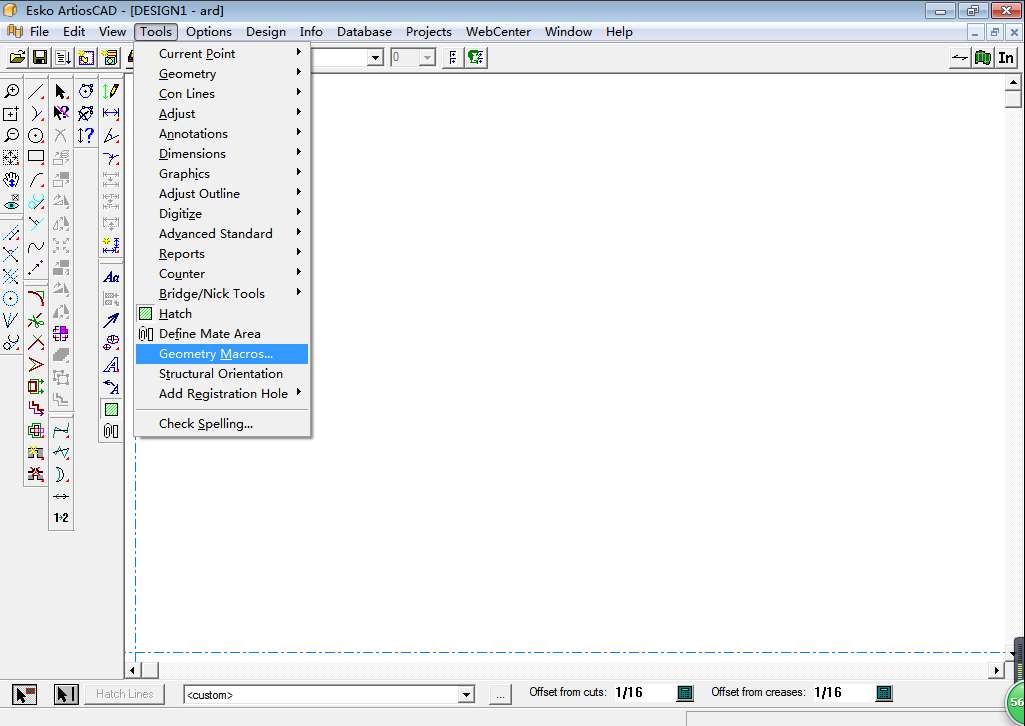

单击菜单栏Tools>Geometry Macros Catalog，打开Geometry Macros Catalog对话框，选择相应的配件，打开Geometry Macro Variables对话框，根据上面的提示，填写相应的参数值，如图2-25～图2-27所示。
图2-25
图2-26
图2-27
2.图像工具

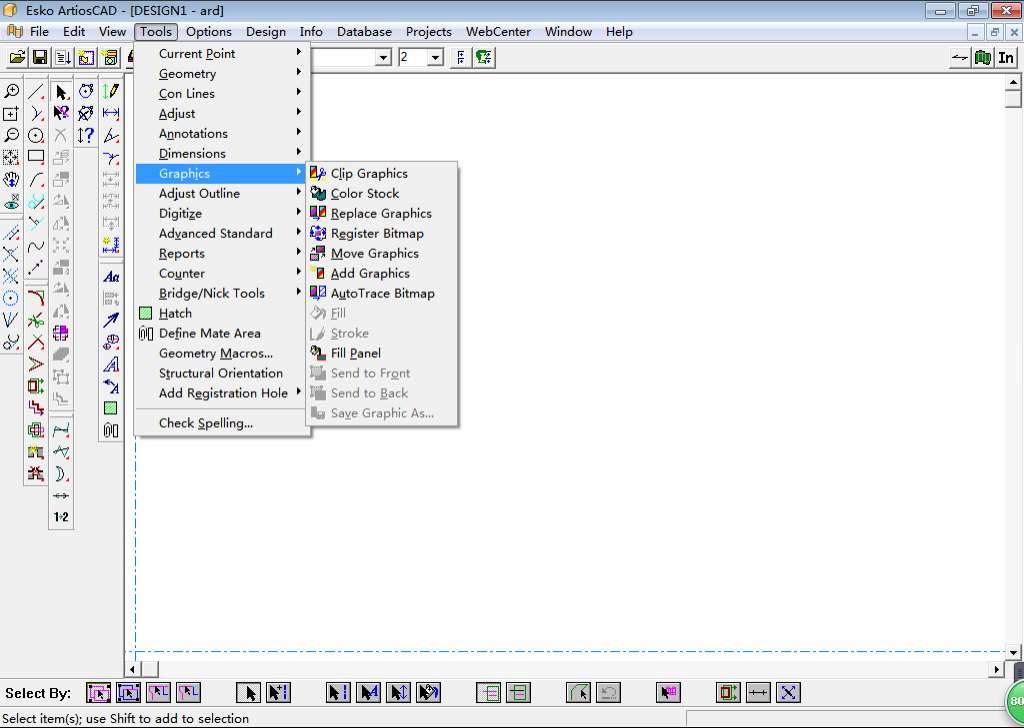

单击菜单栏Tools>Graphics，即可启用图像工具，如图2-28所示。
图2-28
（1）颜色库存工具（Color Stock）

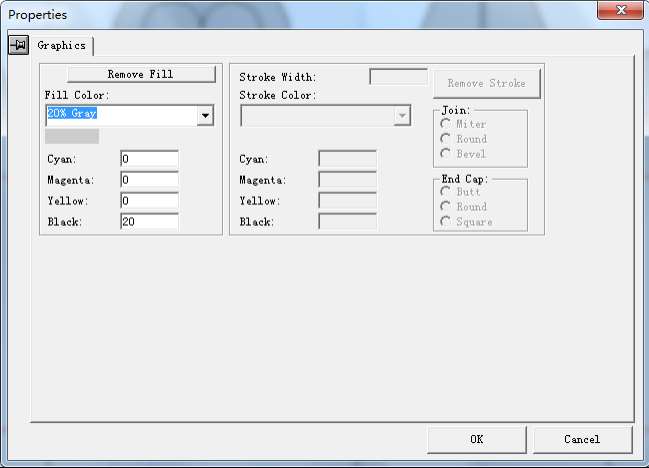

：此工具可对设计图填充颜色。从Colors列表中选择颜色，或者输入颜色的CMYK值，如图2-29所示。欲删除颜色，可以在图的边缘单击两下，或按Alt+Enter键，打开Properties窗口，单击Remove Fill按钮，删除颜色，如图2-30所示。
图2-29
图2-30
（2）增加图像工具（Add Graphics）
：可以为结构图添加图像。
（3）修剪图像工具（Clip Graphics）
：此工具可以按修剪路径修剪图像。ArtiosCAD中任何封闭的路径均可用作剪切路径。剪切路径可用于屏蔽多余的背景区域。
（4）替换图像工具（Replace Graphics）
：此工具可用来替换设计中的图像。
（5）定位图工具（Register Bitmap）
：此工具可准确地将一个图像与结构图对齐。
（6）自动追踪位图工具（AutoTrace Bitmap）
：将在一个导入位图图形边缘周围进行追踪。追踪可用以创建直接路径的显示轮廓。也可以用作剪切路径，屏蔽位图图形多余的背景。
（7）充填工具（Fill）
：此工具可为封闭图形填上颜色。
（8）充填面板工具（Fill Panel）
：此工具可为设计图添加颜色。
（9）移动工具（Move Graphics）
：将位图图形移至相应位置。移动工具可以将位图图形边框内任意一坐标点（像素）作为提取点。
