图像输出所使用的设备主要有计算机直接制版机、激光照排机、数码印刷机等。任何设备在输出前都需要对数字文件进行加网，数字加网的种类非常多，总体上看分为点聚集态加网和点离散态加网，如图2-25所示。数字加网过程如图2-26所示，校正后的图像像素值（决定加网后的网点面积率）通过一个比较电路，在比较电路中和网点模型存储器给出的网点模型信号值相比较，比较后的结果决定激光信号是否曝光以及曝光的位置。

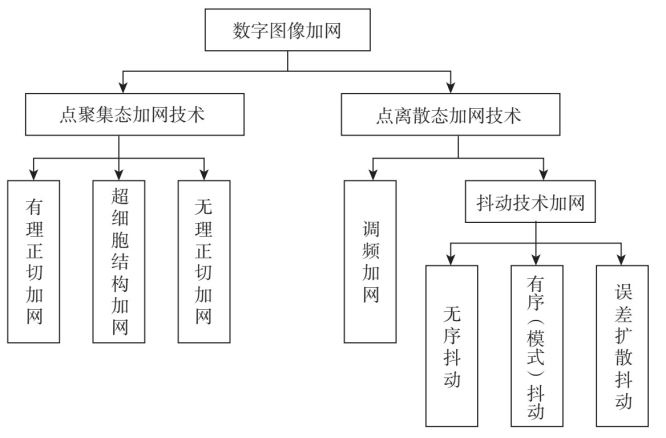

图2-25 数字加网的分类
图2-26 数字加网机理
点聚集态加网是最常使用的加网技术，网点是以中心胞点方式向外增长的。网点中心具有固定的空间位置，每个网点的相互中心位置保持不变，由像素的灰度值来控制网点面积率。点聚集态网点可用传统网点的四个参数来表征，即网点面积率、网点形状、网线角度、加网线数。
数字加网的阈值矩阵是加网质量的重要影响因素。有学者研究发现，为了能获得高质量的网目调图像，在选择阈值矩阵时，可以参考如下3个实用的准则。
（1）保证网点的边缘面积比最小。因为网目调图像中的噪声主要来自网点的边缘。
（2）保证网点中心的位移量最小。网点的大小随着图像灰度级的变化而变化，网点中心的位移量保持最小时，就能保证网点均匀增长组合印刷，网点的重心位置稳定。
（3）注意网点增长的顺序。数字加网的网点增长顺序是影响输出图像质量的一个主要因素。数字网格离散的本质特征决定了数字网点不能像传统照相网屏一样均匀增长。灰度每增加一级，相应地增加一个打印像素，从而实现网点的增长。所以，网点很容易变得不平衡、不对称，印刷时会产生一些视觉干扰性的图纹，例如多余的纹理、粗糙的图案，等等。如果条件允许的话，为每个大小不同的网点分别设计阈值矩阵，有助于避免这些干扰性的图纹。
点离散态抖动技术是网点技术主要的发展方向之一，其网点是由尺寸固定的胞点组成，网点中心无固定的空间位置，胞点数目的多少由图像像素的灰度值控制。相对点聚集态而言，点离散态能够复制出更多的图像细节，具有不产生龟纹和玫瑰斑，不受网点角度限制等优点。但因网点大小相等而具有颗粒感，尤其是在高光部分和25%左右的阶调更明显。印刷过程中，需要更细致的工艺控制和监测技术。网点尺寸太小，使许多印刷机无法正确完成网点再现。点离散态有序抖动技术加网的图像在打样、印刷、晒版等方面还存在一定困难，这都将严重妨碍该技术的应用。
色彩和阶调各不相同的图像经历数字化处理、模拟输出等工艺过程，图像的整体感官效果就会出现一定的变化。理想条件下，激光照排机或CTP制版机接收到PS 或ONE-BIT TIFF 文件后，输出的激光量应该与文件上不同图文部分的网点面积成正比。电子图像的每1个像素被输出为1个网点，像素的灰度值与网点大小是一一对应关系。但是，由于机器制造的工艺精度等原因，大部分设备实际输出效果并非如此，往往会呈现出一定程度的非线性，再加上其他光学以及显影方面等因素的影响，就会造成胶片或CTP 印版上输出的网点图像的阶调偏离原像素值。
为了获得需要的网点大小，必须采取措施修正偏差，使像素值与最终的输出保持线性关系。这种偏差的修正是目前印前制版过程不可或缺的一步，在实际生产中，这一过程也常常被称作机器校准或者线性化，操作对象包括激光照排机系统、直接制版机系统以及数码打样系统等等。线性化应当在显影正常的条件下进行，对于CTP 阳图型版材，当显影药水的显影能力严重衰减时印版上的网点增大也会十分明显，一般50% 的网点在增大到53% 时就要考虑更换显影药水。
