输出印版时，若版面上出现质量问题，则引起此问题的原因可能是如下几种。
（1）计算机：计算机的兼容性有问题、计算机存在病毒；
（2）制版机：焦距偏离、功率不对，输送过程中或光鼓上有毛刺，激光不受控，丝杆导轨缺油，机构调整不当；
（3）冲版机：显影温度、速度设置不合理，保养清洁有问题使设备不能正常工作，各辊轴、毛刷压力调整不当，补充液配比不合理；
（4）版材：版材封孔不好、感光胶涂布不均匀，版材的平整度超标，版材的边缘不规则，不适合制版机的版材。
硬件系统在工作过程中，参照综合调试流程，根据报错信息，进行相应的调整。
激光锁不定的原因如下：
（1）出光未对准能量检测传感器探头中心；
（2）镜头、密排、能量检测传感器表面有灰尘；
（3）连线的线头接触不良；
（4）激光驱动板有问题；
（5）激光箱的恒温控制有问题；
（6）光纤与激光器耦合有问题；
（7）光纤损坏；
（8）激光器损坏。
根据程序的信息提示栏中的信息，锁光时，有温度提示，温度要求控制在23.5 ～ 26.5℃范围内。
恒温激光箱的装配要求如下：
（1）打开软件，执行读取功率命令，根据反馈的数值判断激光箱的温度，要求温度为（25.5±0.5）℃，如温度过高，需检查激光箱恒温箱部分散热风扇工作是否正常，恒温驱动板工作是否正常，制冷片工作是否正常；
（2）检查散热风机工作状态，观察恒温控制箱内散热风机的工作状态，是否有故障风机的存在，如有，需更换散热风扇。
（1）平台复位。
（2）开启中间的某路激光，观察光斑位置，要求光斑位于光电池的中（目测或轻轻转动光电池位置，当通过软件读取激光功率的值最大时即为中心位置），如图 7-1 所示。如有问题，需调整光电池的固定位置，使其满足该要求。
（3）更换标准光电池，锁定光功率，如果光电池有问题，需更换。

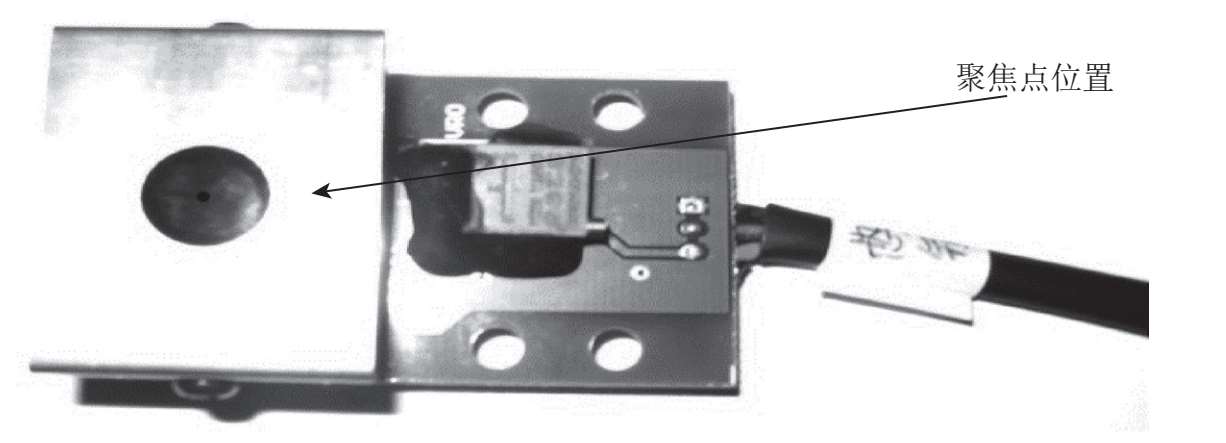

图 7-1 测试出光点
灰尘污染是造成激光功率下降的最常见的问题，UV机型最易受污染的位置包括镜头表面，密排头出光端污染。因镜头作为外露的元件，非常容易受灰尘及其他杂物的污染，所以出现激光功率下降，首先要检查激光镜头处是否存在污染。
擦镜头前，先用激光软件检测激光能量值，然后通过命令操作中的精度调整指令，使镜头向后移动，然后关闭电源，手动将扫描平台移动至右限位。用擦镜纸或不掉毛的棉签蘸少许清洁剂（10%的乙醚和 90%的无水酒精混合）或直接使用无水酒精，擦拭时，沿镜头的一个方向擦拭，光电池出光点也一并清洁。清洁完毕后，开机完成精度调整指令，使镜头复原，然后用激光软件检测清洁后的激光能量值，若发现能量值低于擦拭前，重复上述清洁工作（见图 7-2）。

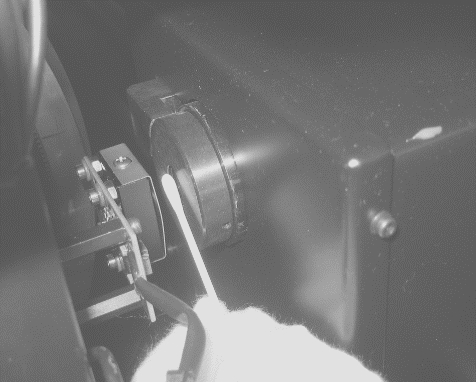

图 7-2 擦镜头
密排头污染也会造成激光功率下降，密排头污染的清洁过程如下。
（1）使用指令，密排筒座移动到复位点，如图 7-3 所示；

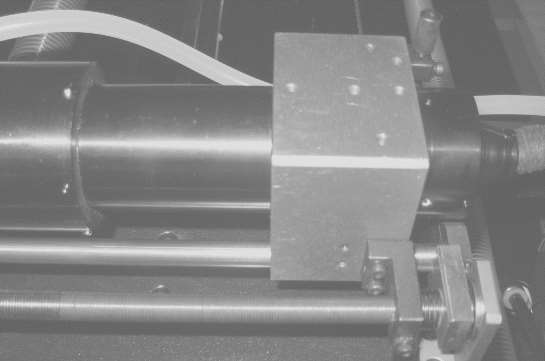

图 7-3 密排筒座
（2）关机，去除上罩盖和后上罩盖；
（3）将卸版架的电源线和信号线断开，松开紧固螺丝后，移出卸版架；
（4）去除扫描平台罩壳，用铅笔在镜头筒与密排筒座上做连线标记，确保复原时位置不发生变化；
（5）拧松镜筒保护套的十字螺丝，然后旋转镜头筒使之脱离密排筒座，如图 7-4 所示，然后对密排表面进行清洁，如图 7-5 所示；

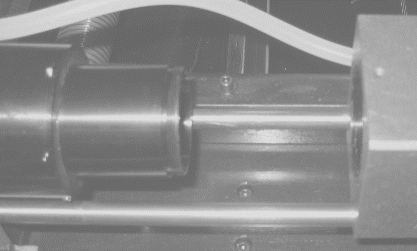

图7-4 镜筒分离

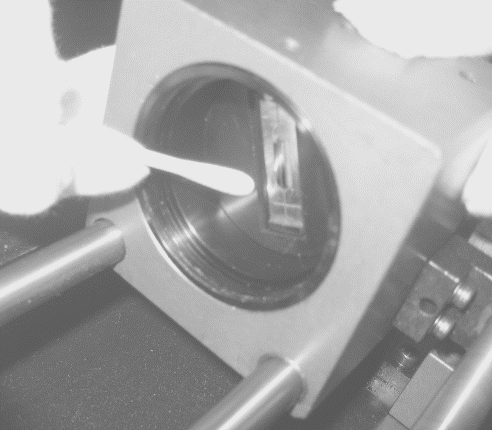

图 7-5 密排头清洁
（6）用无纺布蘸少许无水乙醇，沿一个方向擦拭密排头，擦拭一次后更换无纺布擦拭部位，直到看不到脏点；
（7）开机，然后用激光软件检测激光能量值，确保能量值有所提升后，完成密排头清洁；
（8）复原镜头筒，装回平台罩壳，装回出版架，恢复机器外罩壳。
某路（假设为X路）激光未锁定，可能原因是激光驱动板、连接线头部松动、激光器与光纤耦合不良、光纤损坏、激光器损坏，可用互换排除法确定问题原因。
（1）确定驱动板
把X路连接激光器的插头与相邻的某路（锁光正确）互换，锁光，如果功率降低跟着X路，那就可确定驱动板卡没问题。反之，需检查驱动板卡的问题，检查驱动板卡的联线是否可靠，若还是有问题，则需更换驱动板卡（见图 7-6）。

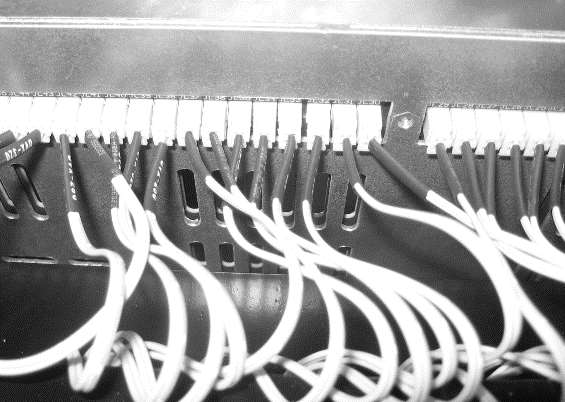

图 7-6 检查驱动板卡
（2）确定激光器与光纤耦合
①用一字螺丝刀，插在陶瓷部金属槽中，慢慢推动光纤旋转一个角度，如 60°；
②测试功率，如果功率恢复正常，再用螺丝刀轻微摆动光纤，如果输出功率稳定，没有变化，那就是耦合有问题。
（3）确定是光纤的问题，还是激光器的问题
①采用光纤互换的方法，确定是光纤问题还是激光器问题，如图 7-7 所示；
②用镊子，轻轻地将X路的光纤末端陶瓷芯推出激光器，同样操作X±N 路（X±N路是正常的）；
③清洁光纤头，用专用的光纤头清洁器清洁光纤头，或用无尘纸清洁光纤头，在显微镜上，光纤芯径上看不到任何灰尘；
④把X、X±N路互换插入；
⑤锁定激光，如果还是X路功率低，则可确定光纤密排有问题，需联系科雷客服部；如果是X±N低，则说明功率跟着激光器走，激光器异常需更换激光器。

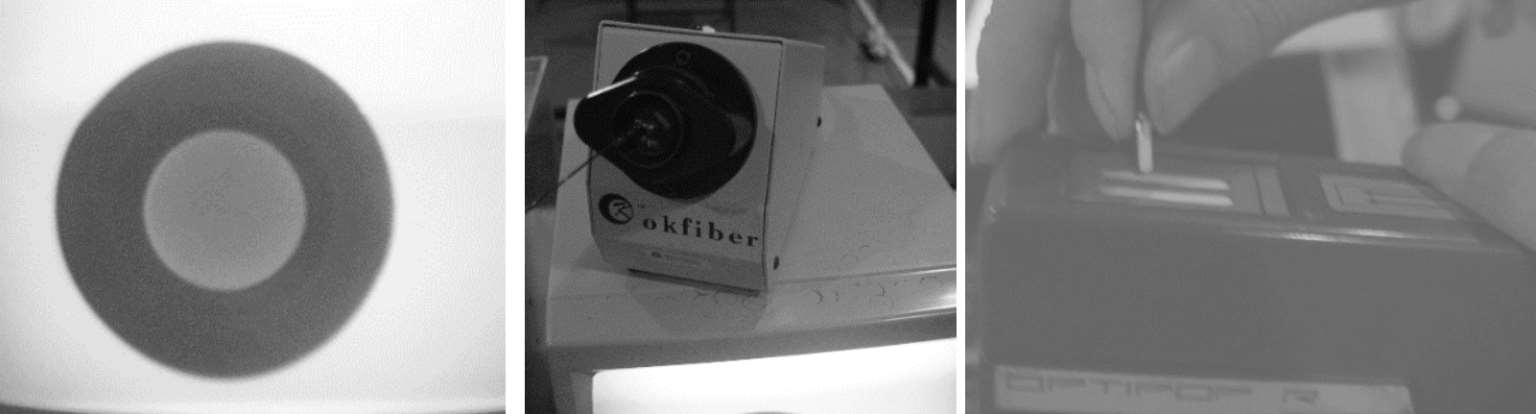

图 7-7 确定光纤与激光器的问题
（4）更换激光器
操作时，需戴防静电装置保护激光器。
①拔下联接激光器的插头，用内六角扳手，拧开固定激光器的压板螺钉，取出激光器，并放好；
②把新的激光器放入原位，激光器底面有导热硅脂，用压板固定激光器，拧紧螺钉，拧紧力适度；
③把激光器的插头，插入对应的位置；
④清洁光纤头，用显微镜观察，无任何涨点后，插入激光器的内孔；
⑤通电，检测，锁激光，功率确定达到标准；
⑥轻微转动光纤，功率不变；
⑦按（4）的⑤、⑥步操作，点胶固定，垫好；
⑧复位激光箱；
⑨做好更换的记录。
（5）确定某路激光不受控的方法
运行程序，在功率补偿配置窗口中，鼠标双击 0 路对应的数值，如改为 50，意味着把 0 路的激光功率，改成为原锁光功率的 50%，在成像时，由于此路功率不够，对应此路激光的线就会变粗（阳图版），以此路为基准，就可找出有问题的光路，单击左上角“>”符号按钮，则可以把所有百分值一起配置到对应数字光路中，锁定功率，检查是否已按要求锁定。
发送焦距测试图到CTP，对照焦距测试条的线条部分，就可以检查，把版头放在前面，若非0路的有某激光线有问题，可从错开的焦距线中比较，0路的线比较粗，如果0路在下侧，左侧相邻的即为 2 路，左上侧为 1 路，依此类推，找出不受控的那路激光，查找此路激光的各连接线头是否有松动，如问题仍存在，换激光驱动板。注意：用显微镜观察时，类似倒像。
