网点是油墨附着的基本单位，起着传递阶调、组织色彩的作用。网点增大指的是印刷在承印材料上的网点相对于分色片上的网点增益。网点增大不同程度地损害印刷品，破坏画面平衡。但是由于技术和光线吸收的原因，没有网点增大的印刷是不存在的，如图 6-12所示。

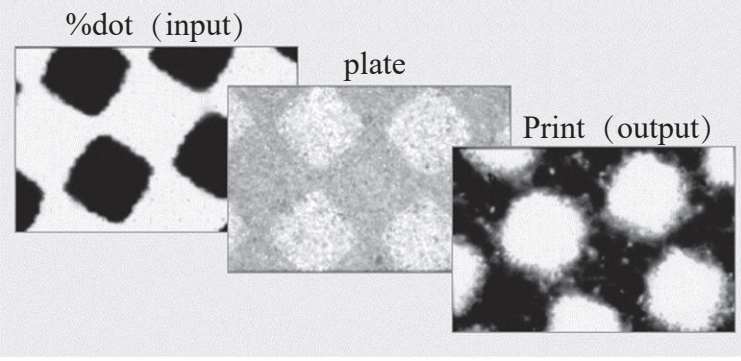

图 6-12 网点在印刷工艺中传递的状态
印刷生产控制的目标之一就是为所有印刷机按纸张分组而规定相应的网点增大标准，并在制作胶片时考虑这个网点增大标准值，从而通过工艺补偿对网点增大进行控制，实现印刷图像色彩与阶调复制的理想结果。为了准确地获得网点增大标准，需要对印刷网点的增大进行测量。
网点增大的测量通常是在具体的印刷材料、设备器材和理想印刷压力条件下，用晒有网点梯尺与包含有实地、50%、75%的网点内容测试条（如布鲁那尔测试条）和任一图像画面的印版印出数张样张。印刷时要保证每张样张网点整洁、实在、无重影变形。然后，用反射网点密度计分别测出各样张的四色实地密度，50%与 75%处的印刷网点面积率。最后将印刷网点与 50%或 75%求差值，即可测量网点增大值。
在实际印刷过程中，无论用哪种方法来计算颜色，都应该先对网点增大进行修正。网点增大是对印刷颜色影响最大的因素。通常，在计算印刷网点面积和网点增大量时使用密度计算法，也就是要使用玛瑞-戴维斯（Murray-Davies）公式：
或使用尤拉-尼尔森（Yule-Nielson）公式：
其中， a 是色调密度为 D t 时的单色原色油墨网点面积率， D o 为印刷实地密度。因此，用密度值控制印刷的条件非常方便。计算网点增大，则再使用定义的值与 a 计算的结果相减就可以得到。
ISO/TC10128 标准规定，网点增大值（Tone Value Increase，TVI）可以通过测量一系列色阶的三刺激值，结合实地四色三刺激值计算得到。
其中， X P、 Y P、 Z P 是纸张的三刺激值； X S、 Y S、 Z S 是实地青色、品红色与黄色、黑色的三刺激值； X t 、 Y t 、 Z t 是不同阶调的四色色阶三刺激值。
网点是表现印刷品层次、阶调和色彩的基本单位，印刷网点的变化往往会导致色彩还原失真以及阶调层次减少等质量问题。印刷流程中常见的网点转移问题包括网点的增大、滑移、重影等，其中最常见的问题就是网点增大。导致网点增大的主要因素有两大方面：照排机或CTP的非线性特点以及曝光系统的阶调传递特性等因素；印刷机、纸张和油墨的类型以及印刷压力等印刷工艺条件。
理想条件下，照排机或CTP制版机接收到PS或ONE-BIT-TIFF文件后，输出的激光量应该与文件上不同图文部分的网点面积成正比。电子图像的每 1 个像素被输出为 1 个网点，像素的灰度值与网点大小是一一对应关系。但是，由于机器制造的工艺精度等原因，大部分设备实际输出效果并非如此，往往会呈现出一定程度的非线性，再加上其他光学以及显影方面等因素的影响，就会造成软片或CTP印版上输出的网点图像的阶调偏离原像素值。
为了获得需要的网点大小，必须采取措施修正偏差，使像素值与最终的输出保持线性关系。这种偏差的修正可以利用PS页面描述语言中的变换函数实现。这一补偿需要在RIP之前进行，通过修正PS分色文件达到对制版阶段产生的网点扩大做出补偿的目的，这一过程一般有以下两种实现手段。
（1）通过制版流程软件线性化进行补偿
RIP制造商在其产品中提供了自定义变换函数的功能，即可以在其RIP中调用PostScript 语言的变换函数操作符，这种网点增大补偿的方法通常称为线性化。在新照排机正式投入生产之前必须进行线性化调整；在更换不同的显影液或胶片之后也应当做当前状态下的线性化。
对CTP制版机而言，在改变印版或冲版条件以及改变制版机的FOCUS、ZOOM或激光功率值时，要做到精确的网点控制，也要相应地重新做该条件下的线性化。线性化补偿的具体做法见前面相关章节。
（2）利用Adobe Photoshop软件的传递函数
因照排机标定不当而导致的网点增大，除了输出设备线性化的方法之外，利用Adobe Photoshop软件内置的传递函数功能，建立自定义的传递函数曲线，也可以达到补偿这个目的。
在Adobe Photoshop软件中利用网点传递函数进行网点增大补偿的具体操作如下：
①由照排机输出检测片，利用透射密度计测量胶片上不同网点面积率的密度值；
②执行文件菜单中的“页面设置/传递函数”命令；
③计算需要的调整值，将计算得到的值输入传递函数对话框相应的方框内。所谓的计算是指假如指定输出50%的网点，照排机输出的网点为52%，这样输出的网点增大值为2%。为了补偿这一增大值，应在该对话框 50%文本框内输入 48%。这样，在调用包含这一转移函数的分色文件输出时，就会得到所需要的 50%网点。传递函数的设定可以各个色版不同，也可以所有色版调用同一条曲线。如果采取这一补偿措施，那么在保存分色文件时要保存为DCS或EPS的格式，同时勾选“包含传递函数”选项，如图 6-13 所示。

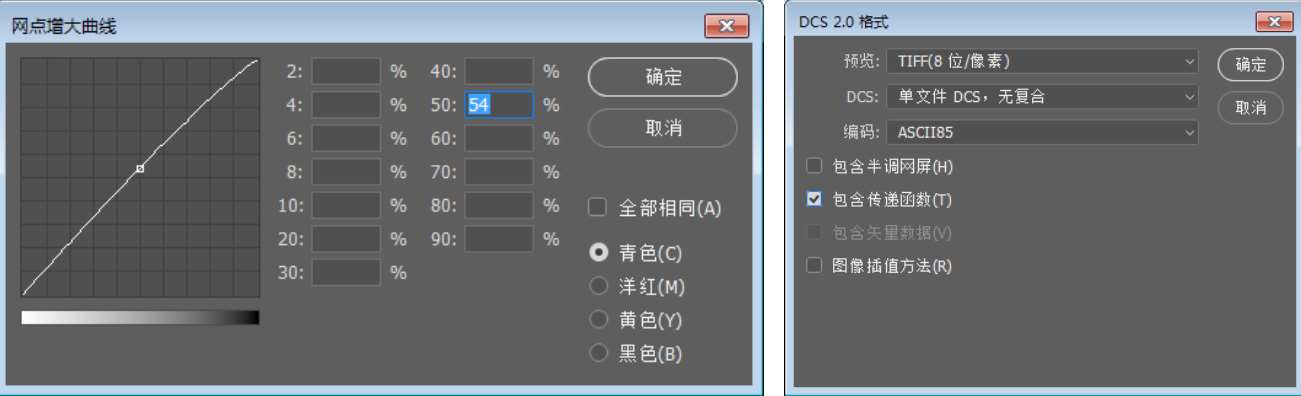

图 6-13 传递函数对话框
需要指出的是，Adobe公司并不提倡用户在Adobe Photoshop软件中进行转移函数的设定，而是建议用户在照排机上输出时，采用照排机自有的标定程序来做这一步（参看Adobe Systems Incorporated。PostScript Language Reference Manual）。
印刷的网点增大是指在印刷过程中，油墨被纸张吸收时因扩散而引起的网点增大。印刷的网点增大使得印刷出来的网点面积与实际所需要的网点面积存在差异，从而导致印刷实物色彩再现不准确。
不同的印刷机和不同的纸张组合会有不同的网点增大值。值得一提的是，对印刷的网点增大补偿并不能由测量值与理论值做减法得到补偿量，而是由网点增大曲线，根据反函数关系得到补偿值。以 50%处的网点A为例，网点增大后得到的网点面积为 75%（点C），但实际并不是以 75%-50%=25%的网点面积来实现补偿，而是由点B向Y轴做垂线，与曲线的另一个交点D所对应的X轴上的点E（30%），才是网点增大补偿后的网点面积。
印刷过程产生的网点增大一般在Adobe Photoshop软件中分色时进行补偿，可以对彩色图像的整体阶调或CMYK四个独立通道分别进行网点增大补偿设定；另外Adobe Photoshop软件还提供了对灰度图像（在分色时要转化为灰度图才有效）以及专色的网点增大补偿。
（1）利用Adobe Photoshop分色设置网点增大补偿
①在AI中制作带有不同网点面积率的色块测试文件；分别做出CMYK单色的网点色块以及四色叠印的色块。
②把制作的测试文件在既定的印刷条件下印刷后，用反射密度计分别测量各个色块的实际网点面积。
③在Adobe Photoshop中打开测试文件，选择“编辑”→“颜色设置”→“自定CMYK”选项，在“网点增大”处选择“曲线”，把测量得到的网点面积输入“网点增大曲线”对话框相对应的位置。
④Adobe Photoshop内部会自动插值计算并生成针对该印刷条件下（油墨、纸张、印刷压力等）的网点增大曲线，以后在该条件下印刷时，制作得到的该印刷网点增大曲线对当前的网点扩大有最好的补偿效果。
此外，还可以在“自定CMYK”中选择“标准”，通过修改“油墨颜色”，就可以调用已经设置好的网点增大补偿值。使用不同的油墨与纸张组合就可以调用不同的网点增大值，如欧洲油墨标准与涂料纸、胶版纸、新闻纸搭配使用时网点增大分别是 9%（Eurostandard coated）、15%（Eurostandard uncoated）、30%（Eurostandard newsprint）。另外，如果制作了某印刷条下的ICC文件，那么除了自定网点增大外，还可以在“载入CMYK”中调用ICC文件进行分色，也可以达到网点补偿的目的。
（2）制版流程印刷机补偿曲线
制版流程印刷机补偿曲线目的主要是找到印刷机的网点增大特性，根据目标网点增大数据生成补偿曲线。如 175 lpi方圆网点在 50%网点处的增大率一般控制在 15%左右。具体操作方法请见前面相关章节。
实际生产中，很多颜色是在图形类软件（如Adobe Illustrator）和排版软件（如方正飞腾）中进行编辑的，但是这类软件都没有网点增大补偿功能，这就需要在设置颜色时考虑印刷网点增大后的颜色，专业的做法是在进行这类色彩设置时要有印刷色谱（色标）进行参考，如潘通（PANTONE）色标。
