光学系统中衡量光的聚集或发散的度量方式，指平行光从透镜的光心到光聚集之焦点的距离。
简单地说，焦距是从镜头的镜片中间点到光线能清晰聚焦的那一点之间的距离。
曝光时对于焦点和焦距的相应调整。
对焦的定义：调整焦点，使被扫描图像位于焦距内，成像清晰。
（1）正常的焦距
在原有正常工作的功率和冲版条件下输出一张带有科雷的焦距测试图的版子，把版子版尾边靠近人的身体放在桌子上或者看版平台上，肉眼观察焦距测试块中的焦距线都应全部均匀排列，没有条纹，如图 6-5 所示。

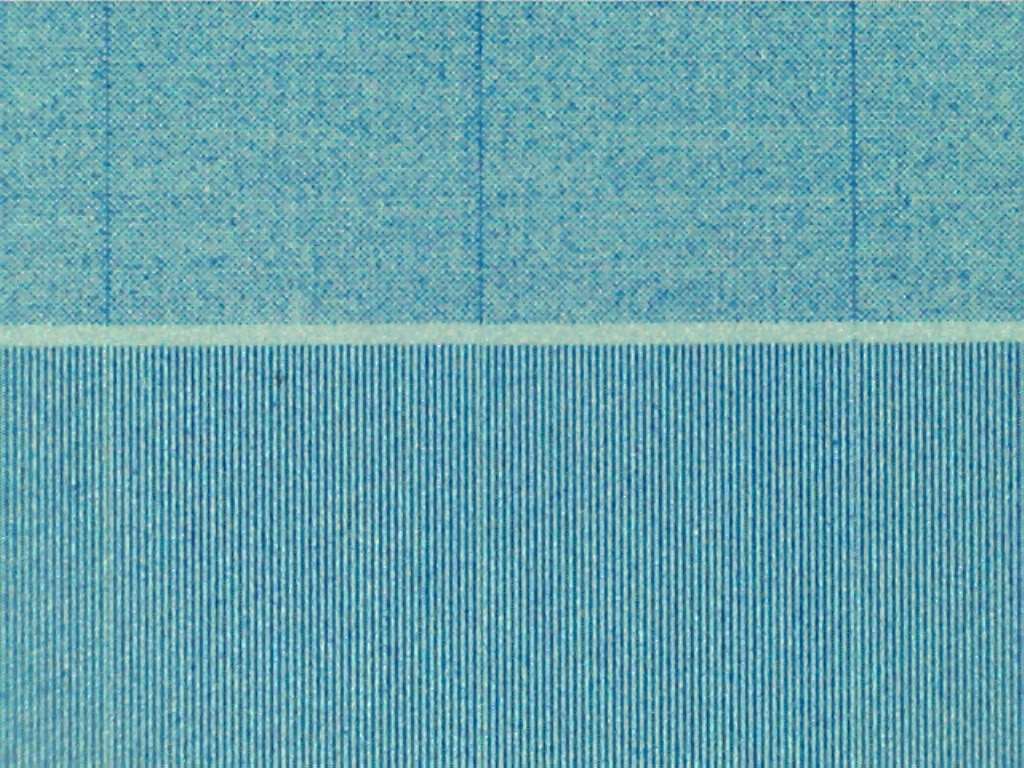

图 6-5 焦距线
（2）物距对焦距的影响
在焦距测试时，把第 0 路激光关闭，关闭的激光会在焦距图中呈现明显的黑线，每根线条代表一路激光的焦距线。如图 6-6 所示，物距偏小时，通过放大镜观察黑线的延伸线比周边其他线的颜色要深些，俗称“漏黑”。物距偏大时，通过放大镜观察黑线的延伸线比周边其他线的颜色要浅些，俗称“漏白”（见图 6-7）。

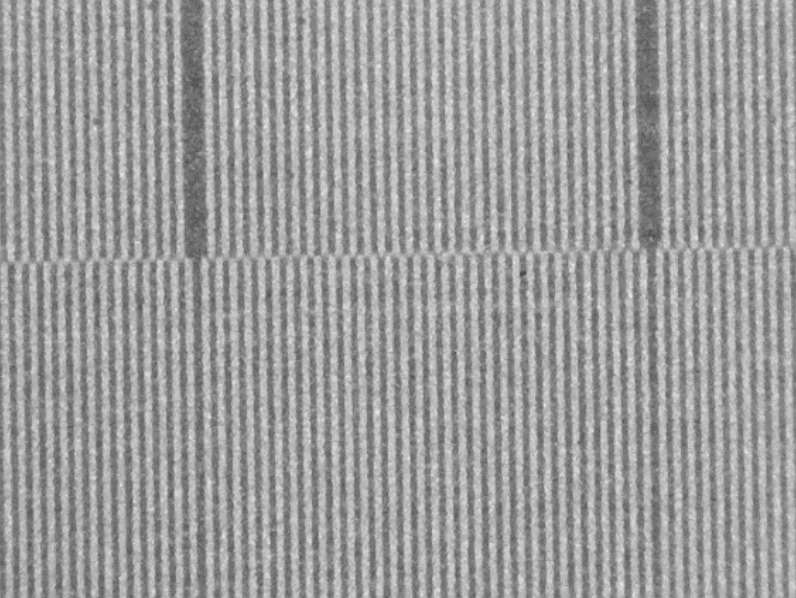

图 6-6 物距偏小的焦距线

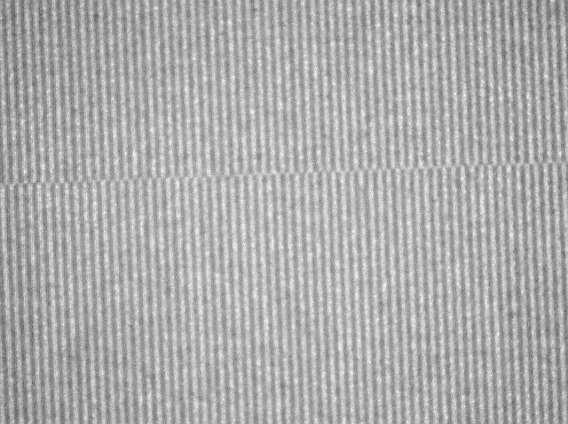

图 6-7 物距偏大的焦距线
（3）最佳焦距的判定方法
方法一：用放大镜在焦距测试图上从右往左观察，第M格出现 1×1（像素×像素）网点，过了N格后 1×1（像素×像素）网点消失，焦距的最佳位置应是M+N/2 偏左一格。
方法二：选择能还原出网点的最小的网点区域，如 1%的网点区域已经能还原出网点，选择放大镜从右往左观察 1%的网点区域，第M格能清晰看到网点的还原，在第M格之前网点丢失严重；到第N格时网点呈现还比较清晰，但第N格之后网点明显出现丢失现象，此时焦距的最佳位置应是M+N/2 偏左一格。
不同品牌版材所要求的最佳曝光和冲版条件是不尽相同的。以黑木UV版材为例，适用黑木显影液，假如UV版材厂家提供标准药液配比 1 ∶ 4，显影液电导率 60ms/cm，毛刷转速 100r，冲洗温度 25℃，显影时间 20s。
输出一张变功率测试图，通过滴丙酮的检测方法，检测丙酮溶液在无图文的版材上扩散是否留有底灰，扩散有蓝色圆圈状的现象视为有底灰，扩散呈白色状态的现象视为无底灰，在无底灰区域用网点检测仪进行检测，实测 50%的网点区域为 50%或者小两三个点的网点还原，同时又保证没有底灰，就可以选择略小于 50%的网点还原的功率值为最佳功率。若选择的最佳功率较大，接近设备的功率上限值，可以通过增加显影液时间和温度的方式，调低最佳功率。
