第二节
印版测量仪器

一、功能说明

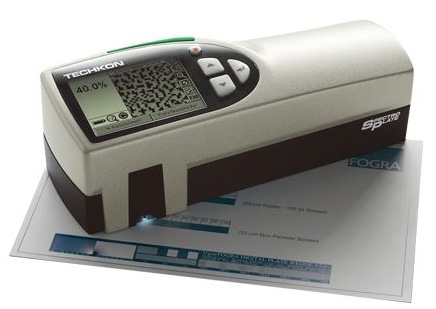

Techkon Spectro Plate测版仪出色的图像捕捉质量和独创性的图形算法，能够精确读取任何加网尺寸和加网技术：调频网、调幅网或者混合加网。白色照明光谱和动态色彩评估使得设备能够读取所有类型的印版和表面涂层。测版仪（见图 6-1）的优势不仅仅在印版识别上。这个多功能设备在进行胶片的网点测量和CMYK四色印刷纸测量时同样出色。

二、测量网点类型设定和测量方法

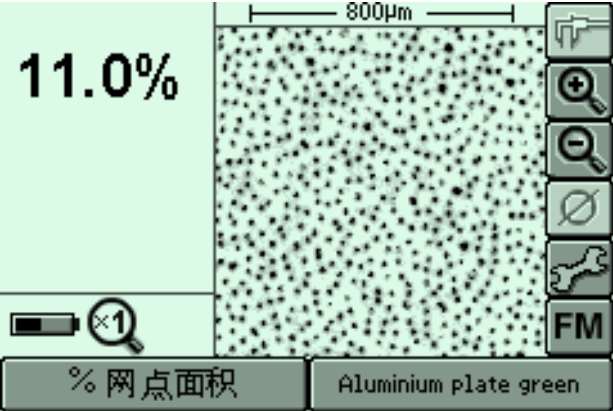

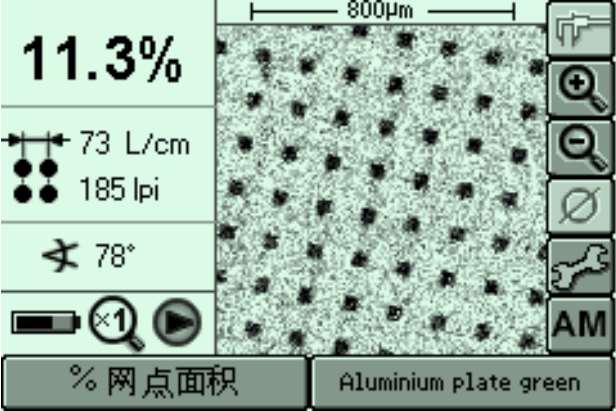

根据加网类型：调幅网AM、调频网FM，选择对应的设置，将仪器放在印版测控条需要测量的位置上，按绿色测量按钮，在仪器上即可看到对应的数据：网点面积，如果是调幅网还可以看到加网线数、加网角度。调频网FM及调幅网AM测量功能分别如图 6-2、图 6-3 所示。

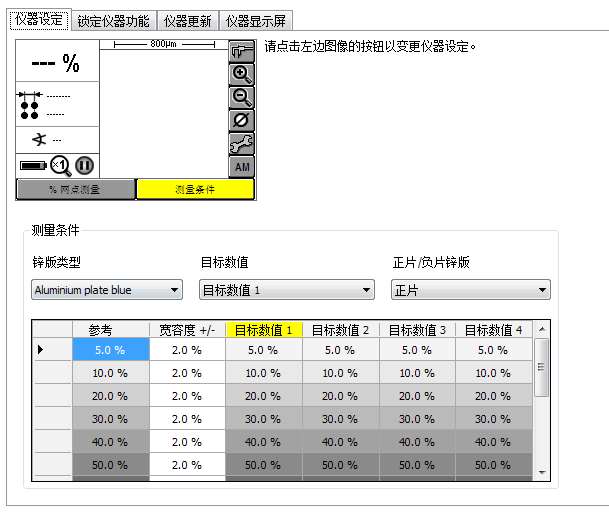

Techkon Spectro Plate（见图 6-4）可以在PC上控制，显示仪器的操作界面，并能保存仪器截图。Techkon Spectro Plate可以连接到计算机，操作设备测量时，会在计算机上显示仪器的屏幕信息。
