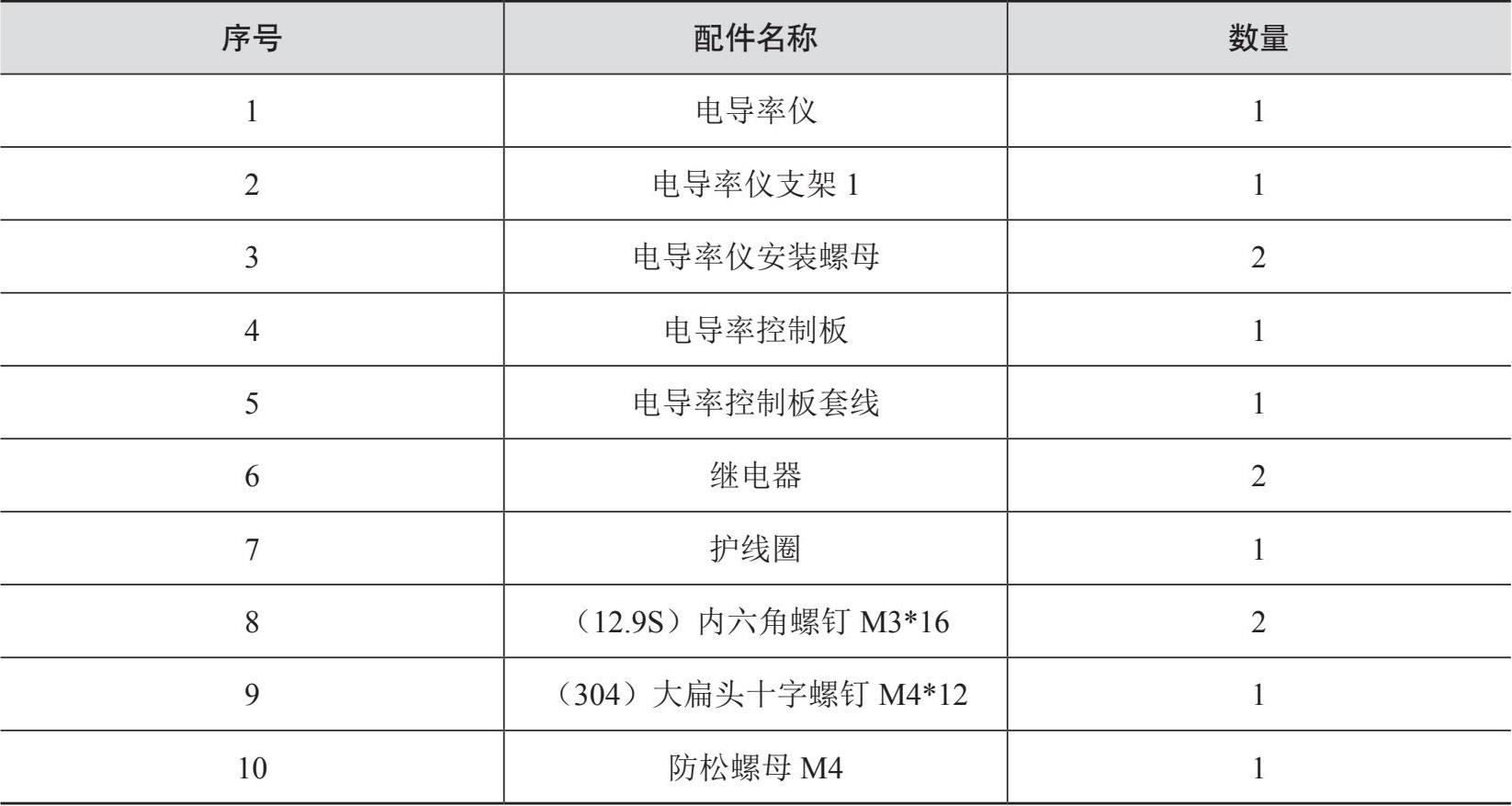

单台冲版机配件需求如表 5-2 所示。
表 5 - 2 冲版机配件
把冲版机上原安装液位仪和温度传感器支架更换为电导率仪支架，具体安装步骤及安装要求如图 5-1 ～图 5-15 所示。

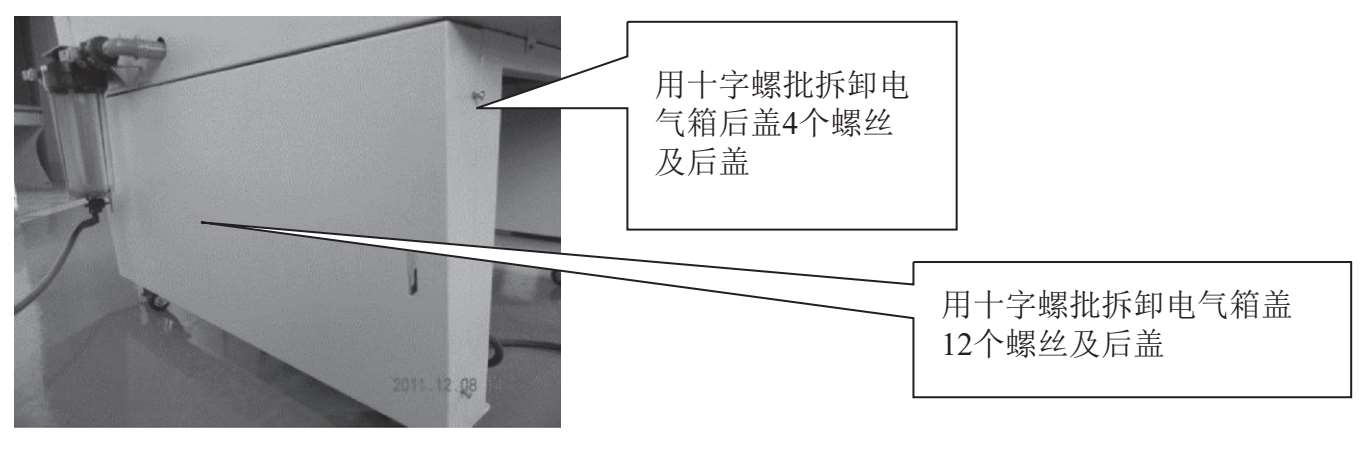

（1）首先必须关掉冲版机电源，而后拆卸电气箱盖及后盖（见图 5-1）；
图 5-1 拆卸电气箱盖及后盖

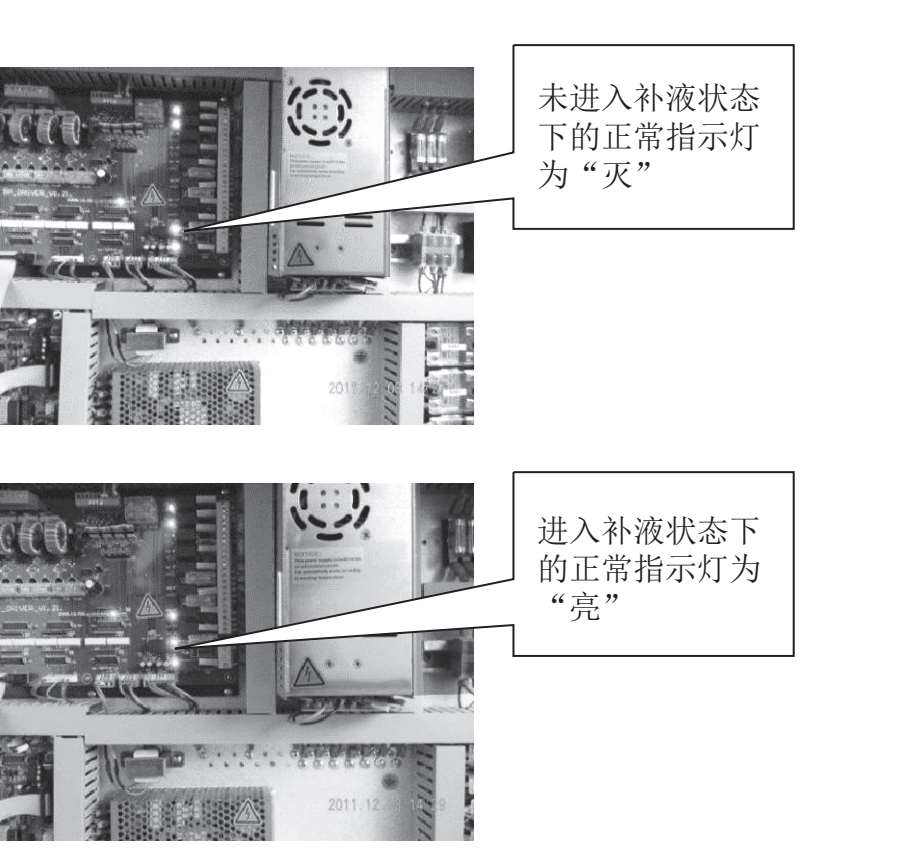

（2）打开冲版机电源，了解冲版机补液泵未进入补液状态下的正常指示灯情况，然后进入“手动操作”功能下进行强制补充，进而根据指示灯情况了解控制补液泵的继电器，以确定补液泵的正常情况和电源线路（见图 5-2）；

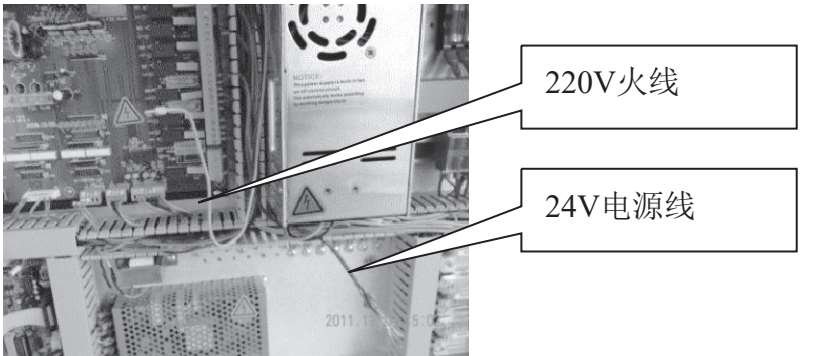

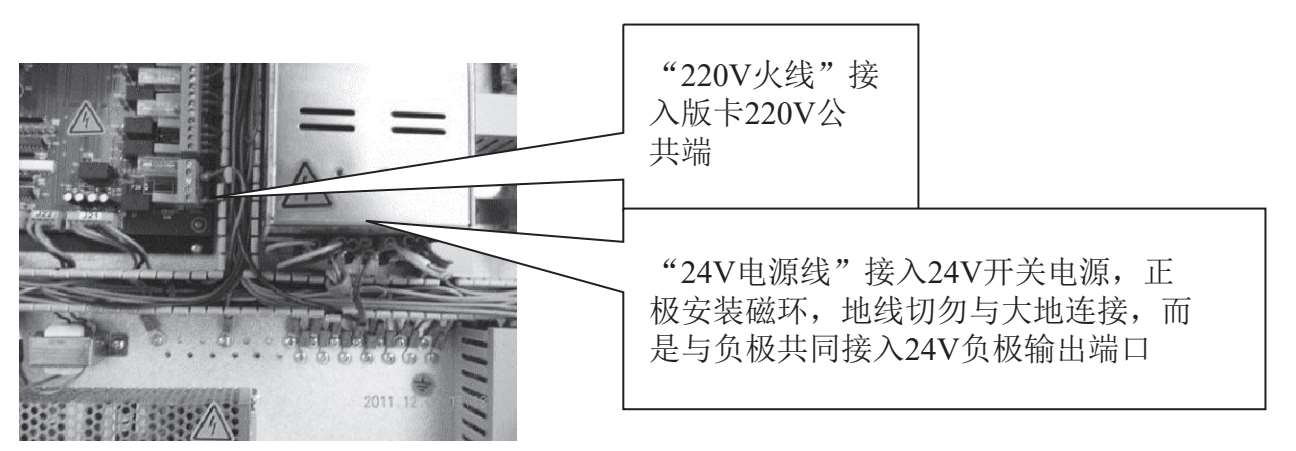

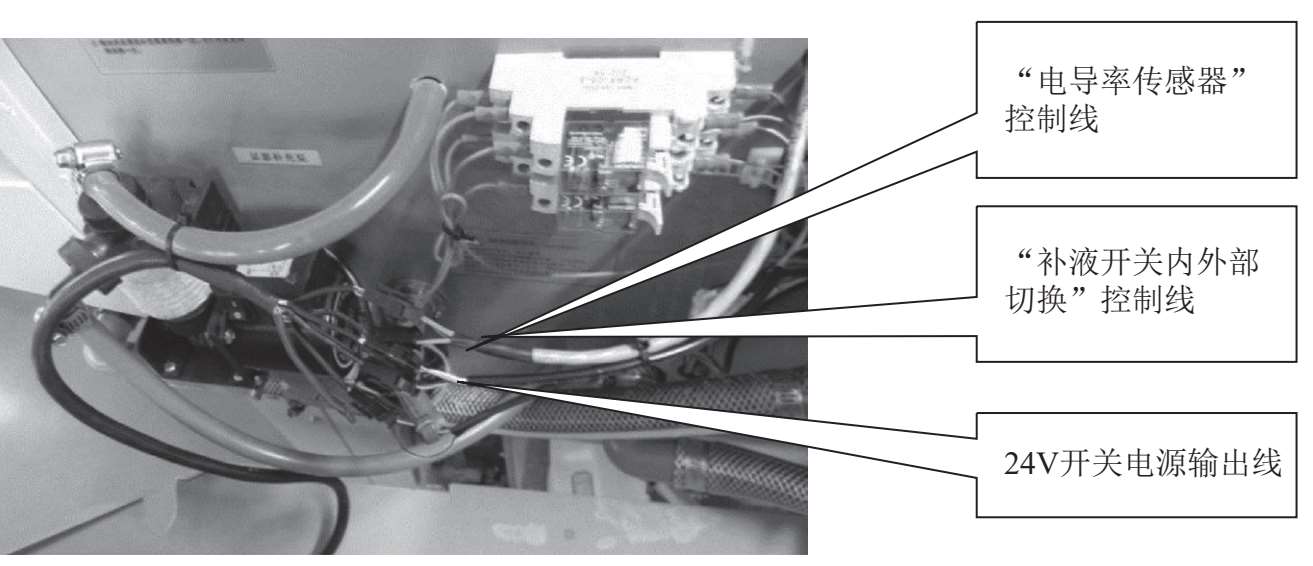

（3）再次关掉冲版机电源，从“电导率控制板套线”中找出用于连接“冲版机卡板上 220V火线”和“电导率控制板 24V电源线”的线，并从冲版机线槽中穿出，至电导率传感器和继电器的安装位置，与电导率控制板控制线连接（见图 5-3、图 5-4 和图 5-15）；
图 5-2 补液状态下的指示灯
图 5-3 火线与电源位置
图 5-4 电导率控制板接线

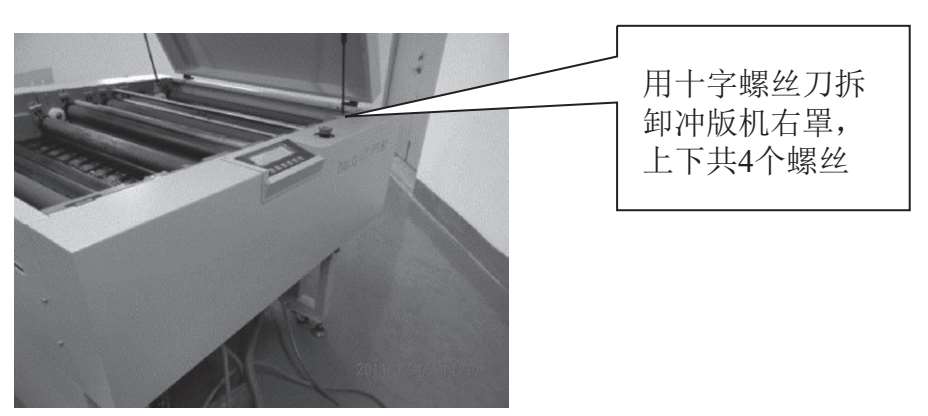

（4）拆卸冲版机右罩（见图 5-5）；
图 5-5 拆卸冲版机右罩

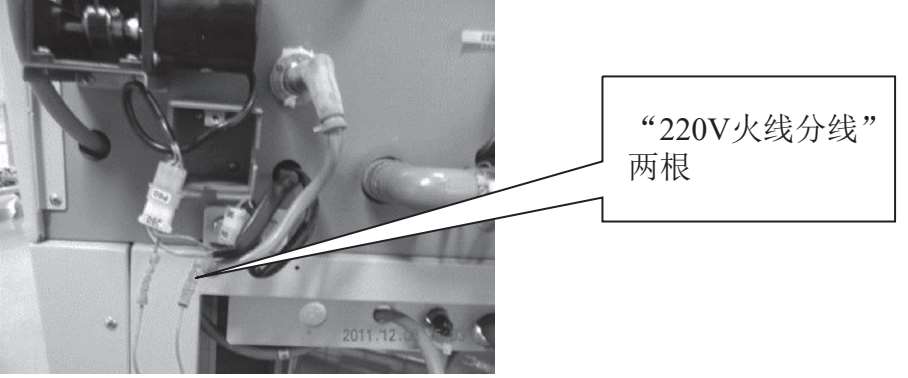

（5）冲版机自带补液开关上三芯接插件上的火线剪短，输入输出两端分别接出从“电导率控制板套线”中找出的两根“220V火线分线”（见图 5-6 和图 5-15）；
图 5-6 电导率控制板套线

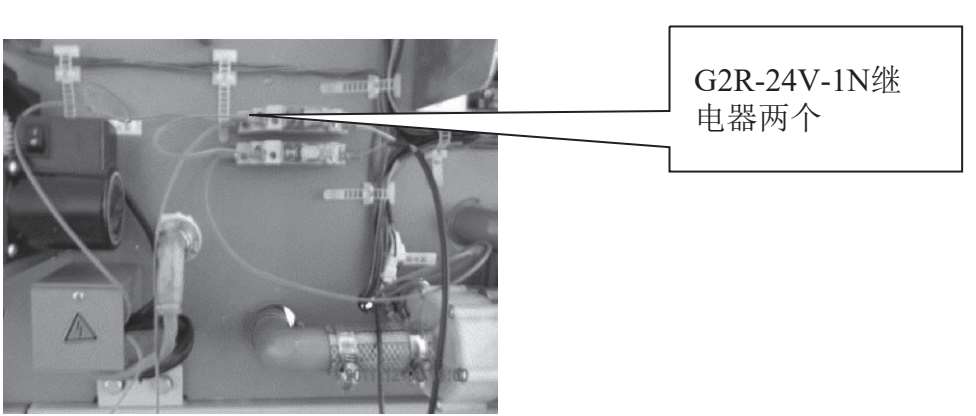

（6）继电器的安装：采用工具“博世带扭矩电钻”“钻头Φ2.5”“丝锥M3”打出两个用于固定继电器的M3 螺纹孔，孔深约 5mm，间距约 20mm，切勿打穿冲版机药槽侧板，再用配件“（12.9S）内六角螺钉M3×16”和工具“2.5 内六角扳手”固定继电器，注意螺丝松紧度适中，切勿死拧，因为药槽侧板为PVC板，死拧易滑牙（见图 5-7）；
图 5-7 继电器的安装

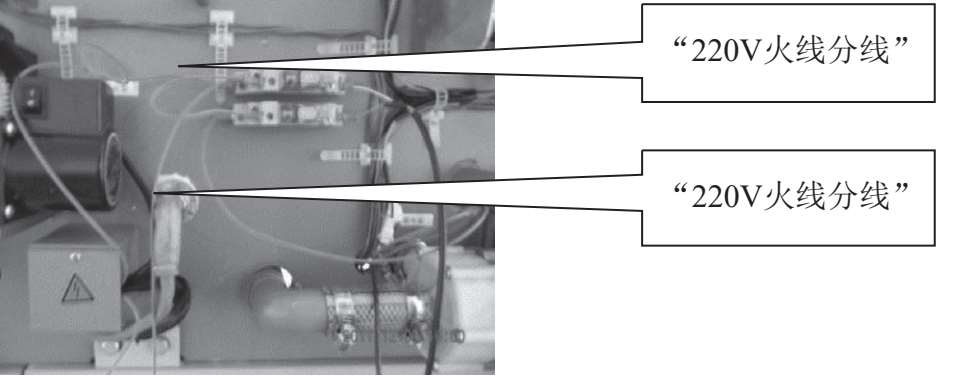

（7）“220V火线分线”分别接入内外部控制切换用继电器“公共端”和“常闭端”（见图 5-8 和图 5-15）；
图 5-8 继电器“公共端”和“常闭端”

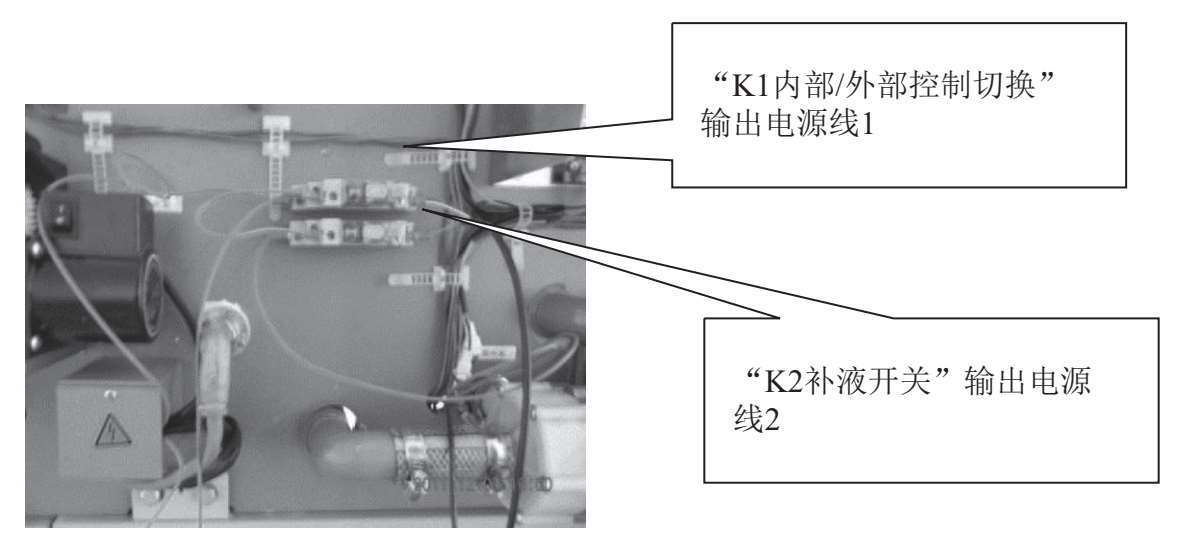

（8）工控继电器输出线的安装：从“电导率控制板套线”中找出的一根“K1 内部/外部控制切换”输出电源线 1 和“K2 补液开关”输出电源线 2 分别与两个继电器连接，另一端电导率控制板控制线连接（见图 5-9 和图 5-15）；

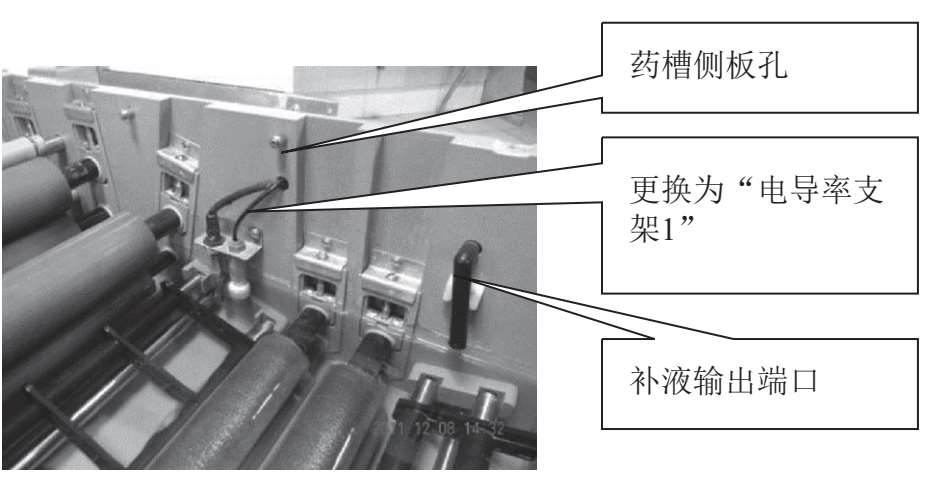

（9）“电导率支架 1”的安装：采用工具十字螺批、呆扳手 7mm×9mm、活扳手 6 寸将原安装温度传感器和液位仪的支架拆卸下来，更换为“电导率支架 1”（CTP-GZ-157A），注意液位仪的拆卸需将连接线从连接端子处拔出后从药槽侧板孔拔出才能卸下（见图5-10）；
图 5-9 工控继电器输出线的安装
图 5-10 “电导率支架 1”的安装

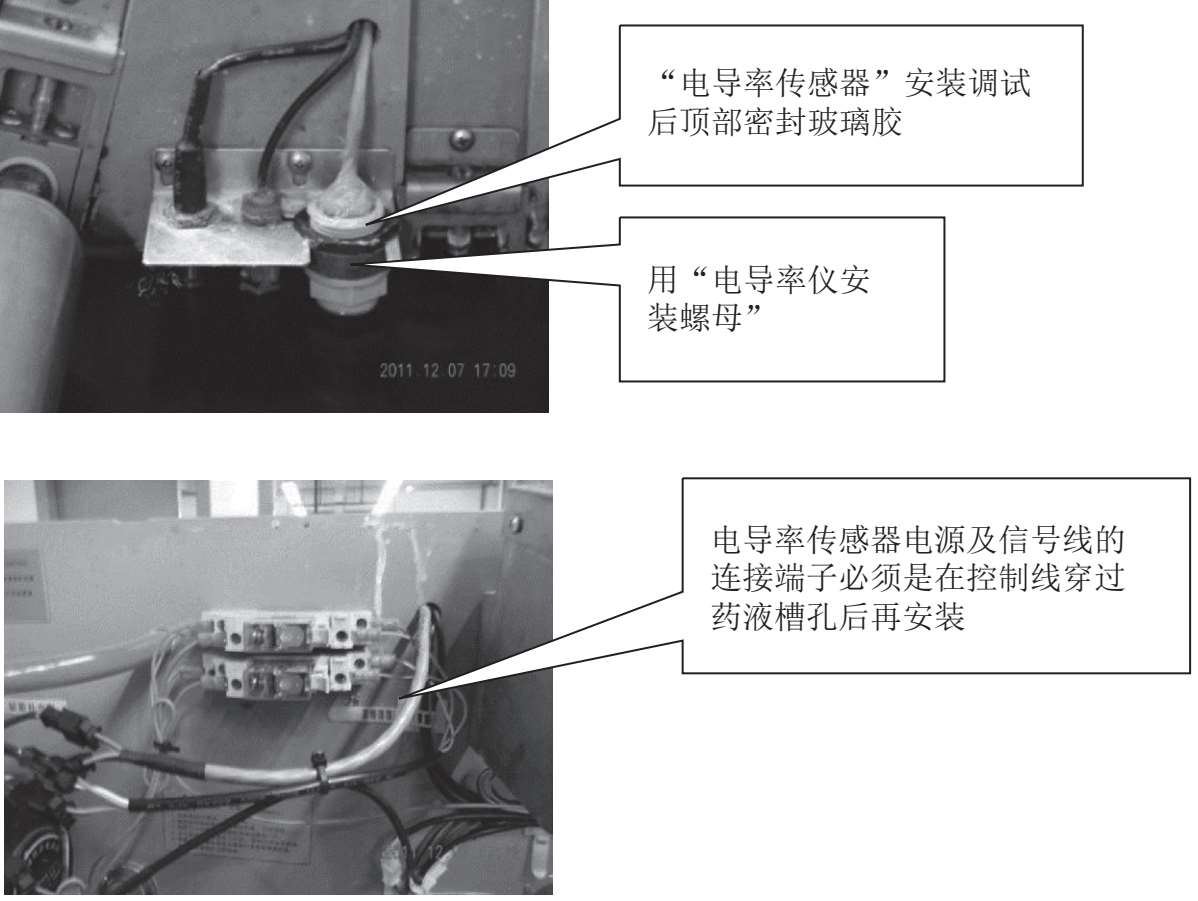

电导率（检10测）球电导须率置传于感液器面的以安下装，：需采注用意：“电传导感率器仪感安应装孔螺 方 架更 母换1向” 为 ”必将“须 电 电 导 是 导率垂 支 率 直传于感药器槽安侧装板于方支向架，上即，与胶辊方向平行，否则易造成由于药液频繁流动而使传感器监测不稳定的现象（见图 5-11）；
图 5-11 电导率传感器的安装

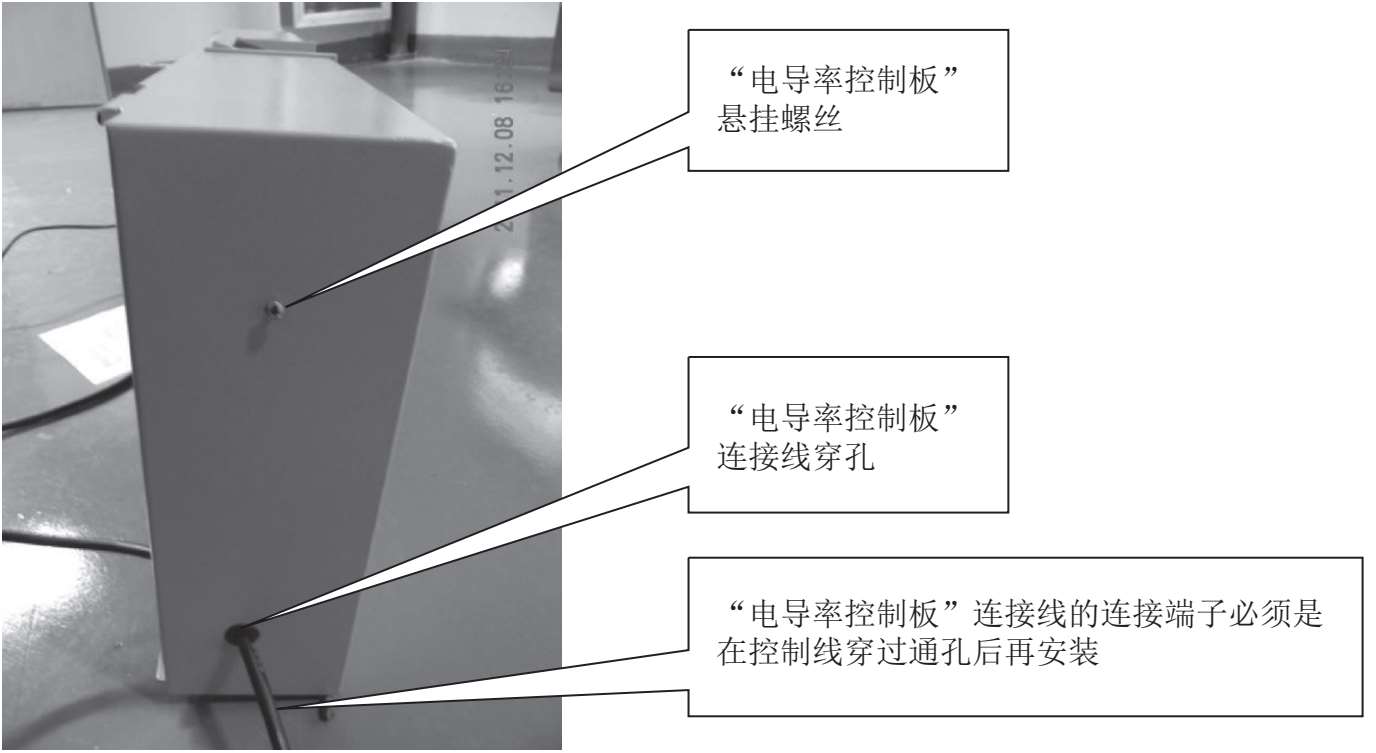

（11）电导率控制板的安装：采用工具“博世带扭矩电钻”“钻头Φ3.2”“丝锥M4”打出“电导率控制板”悬挂螺丝孔M4，采用零件“（304）大扁头十字螺钉M4 12”安装，内侧紧定“防松螺母M4”；采用工具“博世带扭矩电钻”“钻头Φ3.2”“钻头Φ13.5”打出“电导率控制板”连接线穿孔，同时采用“护线圈”安装孔内，以保护电导率控制线（见图 5-12）；
图 5-12 电导率控制板的安装
（12）“电导率控制板”连接线与各电源线、控制线、信号线的连接：注意各线路的固定（见图 5-13 和图 5-15）；
图 5-13 电导率控制板连线
（13）“电导率控制板”的安装及罩壳的固定：恢复冲版机的电气箱盖和外罩壳（见图 5-14）；
图 5-14 “电导率控制板”的安装及罩壳的固定

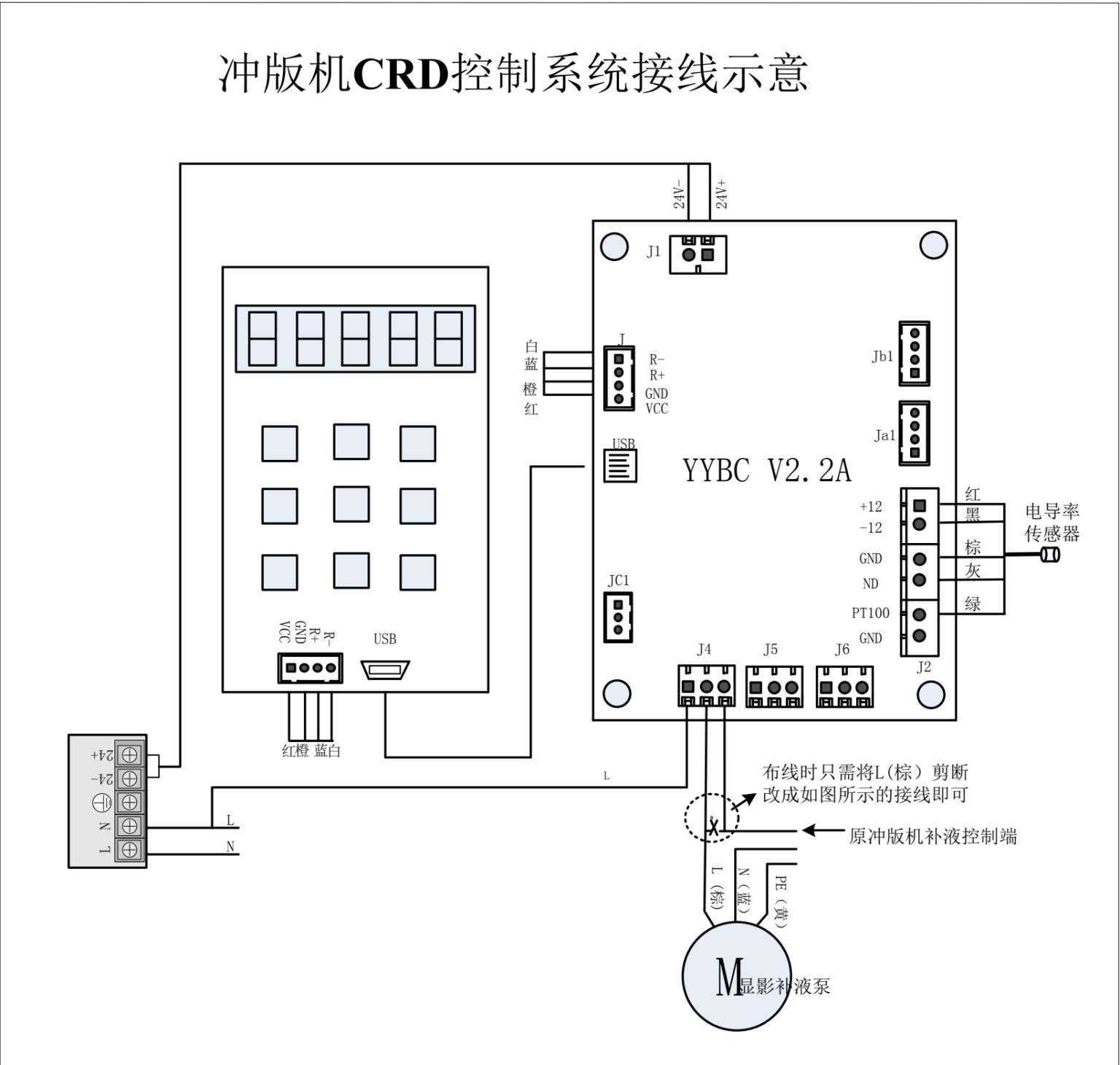

图 5-15 电路控制

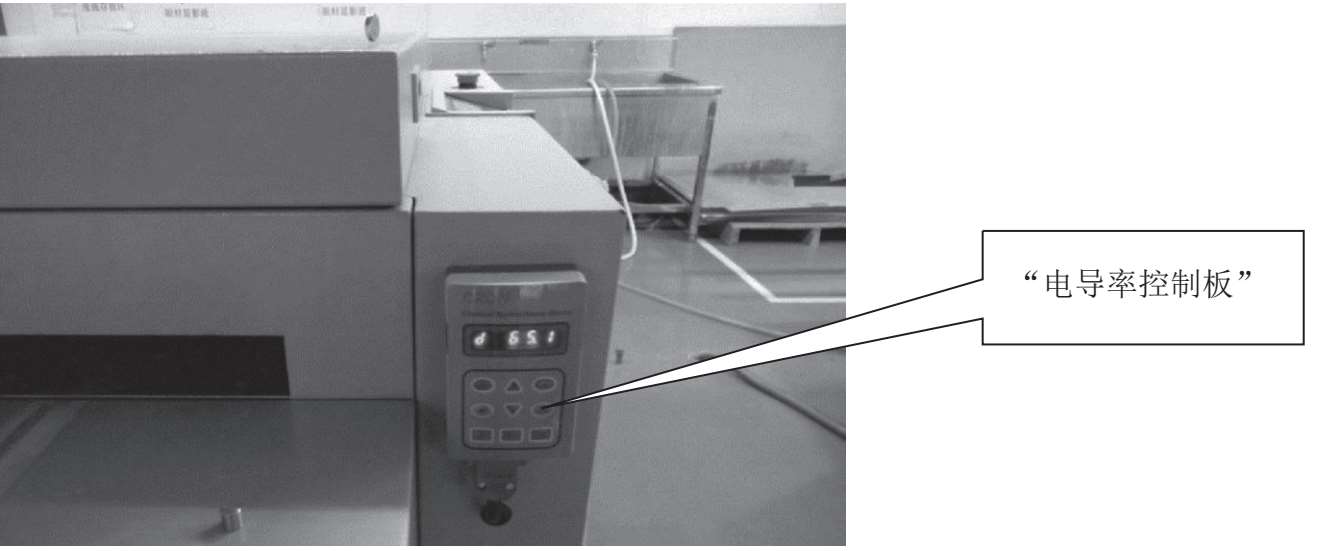

电导率控制显示面板的显示界面中，第一位为参数项，后四位为参数值。
在显示模式下，短按该键将进入设置界面。在设置模式下，短按该键将切换到下一个参数设置界面。在任意模式下，长按该键 5 秒将切换到氧化补偿设置界面。
在设置模式下，显示屏幕不闪烁时，短按该键将切换到上一个参数设置界面。屏幕位置闪烁时，短按该键将增加该位值。在任意模式下，长按该键 5 秒将清零低于下限值情况下的补液次数。
在设置模式下，短按该键将切换闪烁位，以修改设定参数。
在设置模式下，短按该键将保存当前参数（恢复出厂值等特殊功能除外）。在任意模式下，长按该键 5 秒将初始化计时芯片。
在设置模式下，该位不闪烁时，短按该键将切换到下一个参数设置界面。该位闪烁时，短按该键将减小该位值。在任意模式下，长按该键 5 秒将切换报警功能开启与关闭。
在设置模式下，短按该键将退出设置模式并显示等待界面，5 秒后显示电导率界面。
在补液状态下，短按该键将关闭当前补液状态。在任意模式下，长按该键 3 秒将进入强制补液状态，直至电导率到达设定值关闭。
在任意模式下，长按该键 3 秒将切换补液控制方式（CRD/冲板机）。
