第一节
CTP印版的显影

一、印版显影基本操作

印版显影的基本操作如下：通电开机，首先利用操作界面设定必要的工艺参数，如显影温度、电机速度、版材尺寸规格等。在工艺参数设定完成以后，选择相应的程序让机器进入工作状态。机器进入加温状态，与此同时，仔细观察循环泵的工作正常与否，具体可看液体的流动状态或用温度计测量显影温度是否上升。

当补充液使用完又未及时更换新的补充液桶，而导致显影槽药水液位偏低，换新补充液后，可在“手动操作”内用“Dev-Rep”吸一些药水进去，保证显影槽溢满。冲版机水槽水位感应器存在感应失灵现象，在已加满水后若仍报“Water tank is not full”（水槽不满）错误，用物体接触感应器几下即可。机器用的冲版程序如不小心按到其他程序，会提示是否更改，按“NO”，再在出现的新界面上按下“ESC”即返回主页。

需要注意以下几项。

（1）急停操作：按下“急停”后机器即停止转动，再拔回，然后按绿色按钮，再按报错界面边角处的“主页”键即返回主页界面。

（2）卡版处理：先急停，然后松动胶辊等构件后取出。

（3）如果版在前方平台停滞了一段时间，再推入后会出现中途停转现象，此时机器会自动报错，会发出急促警示响声，应快速按下报错界面上的“主页”键，再把手指放到前方感应器，让机器重新运转起来。这种情况一定要立即处理，因版不能在显影槽中停时间过长。

（4）螺栓注意上紧。

二、注意事项

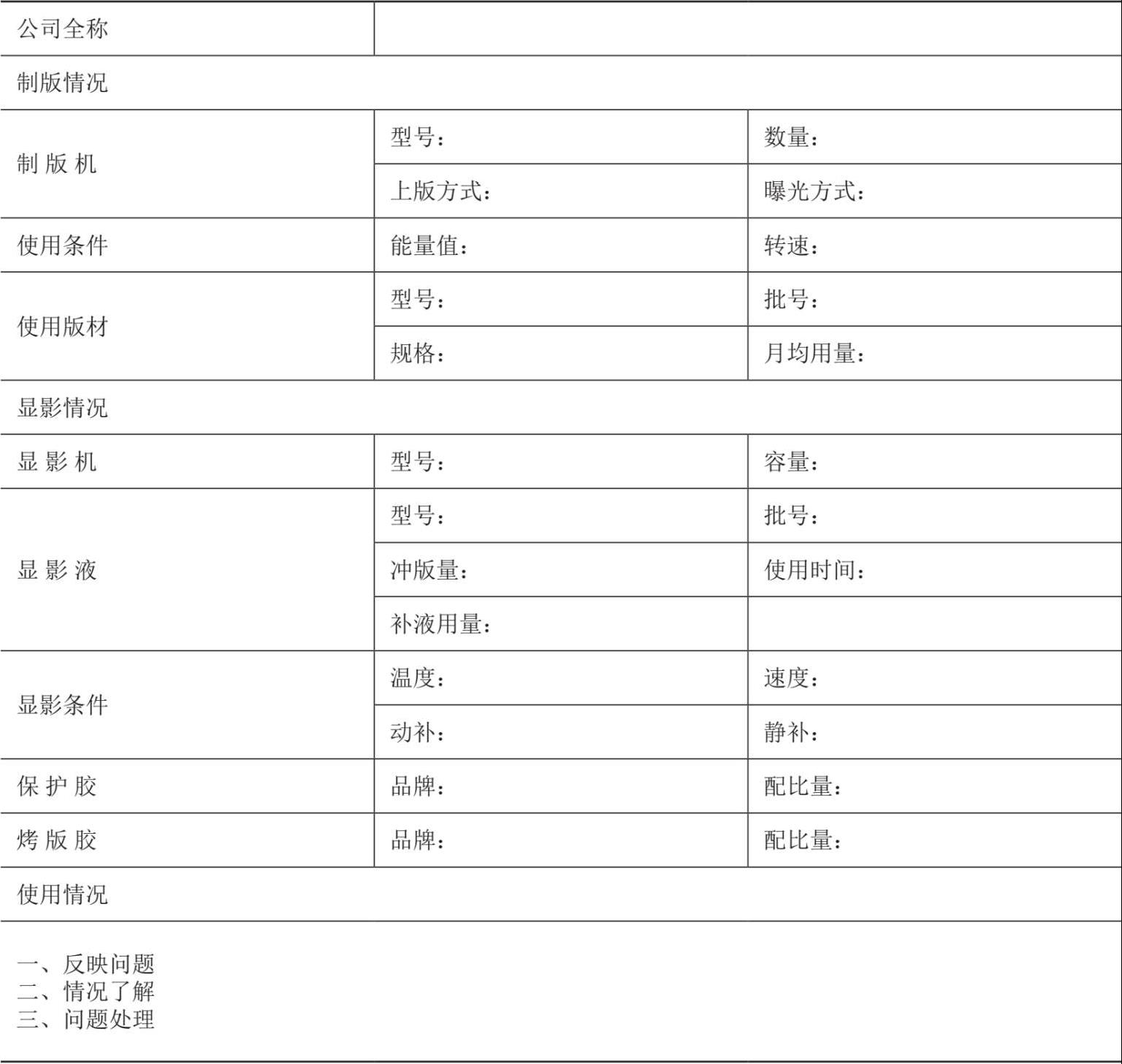

（1）确认设备使用状况，如果是没使用过的新设备填写表 5-1 之后可直接进行步骤 9，否则放药准备清洗。

（2）确认客户CTP设备的型号规格以及其他相关信息，并填写表 5-1。

（3）将显影槽（水洗槽如果有）以及胶槽排空并关紧阀门，把滤芯水放净并摘除滤芯，摘除冲版机进版，显影，水洗以及上胶的胶辊和毛刷待清洗，注意做好记录记好顺序，用干净水将三个槽都灌满冲洗至少两遍，中间需用抹布或者其他清洁用品擦洗揉搓，注意不要将水冲洗到电路部分造成短路。

（4）将显影槽灌满水，按照比例配入显影机清洗剂搅匀循环 2 小时以上（温度设定30℃）。

（5）用显影机清洗剂原液直接擦洗拆下的胶辊，将胶辊清洗至露出原来橡胶的原色，整根胶辊两头比较难清洗但是也一定要洗干净。

（6）显影机毛刷如果有聚合粘黏物也必须清洗干净，可以采用清洗剂浸泡法或者在保护措施到位的情况下可以用毛刷蘸取显影机清洗剂原液刷洗毛刷，但清洗后需要用显影液中和酸性。

（7）显影槽浸泡时间完成后排空清洗剂，用清水灌满冲洗两遍及以上，中间需用抹布或者其他清洁用品擦洗揉搓，遇到顽固部分要费力擦洗，注意不要将水冲洗到电路部分造成短路。

（8）将显影机内清洗设备的水全部排空，安装好胶辊和毛刷，灌入显影液。

此时应注意显影机内管道残存的水对显影液造成的影响，应在上药水时先将循环回路两端关闭，待少量显影液灌入显影槽时开启循环回路的一端，利用槽内的显影液将管道内的水排到过滤器内排掉，再关闭已经排完水的一端开启另一端进行相同的操作，水排除干净以后将过滤器摘下安装过滤芯。

显影槽上液完成后可以升温调整显影条件，准备测试并将测试结果填写至表 5-1。
