直接制版流程中印版输出分辨率的设置通过输出流程模板的参数设置完成，如科雷佳盟流程软件就是通过规范化模版参数设置实现。
规范化模板是将源文件解释为标准的单个PDF文件。在模板中，分为四个参数设置标签页：常规设置、字体设置、图像压缩、PS（EPS）设置。其中的常规设置选项如图 4-11所示。
设置规范化页面的规格。该设定仅适用没有页面描述的EPS、PS、PDF文件，对于包含这些信息的文件不起任何作用。
（1）默认尺寸
在下拉菜单中，可选择相应的尺寸，如A3、A4。也可自定义页面尺寸，选择“自定义”选项，在下边“长”和“宽”中分别输入相应的尺寸，以mm为单位。
（2）分辨率
该参数定义了标准化分辨率。如果将要处理的PostScript编码中没有包含任何的分辨率信息，就会使用标准分辨率。分辨率主要定义了PostScript阴影的加网线数。这对图像和字体没有任何影响。

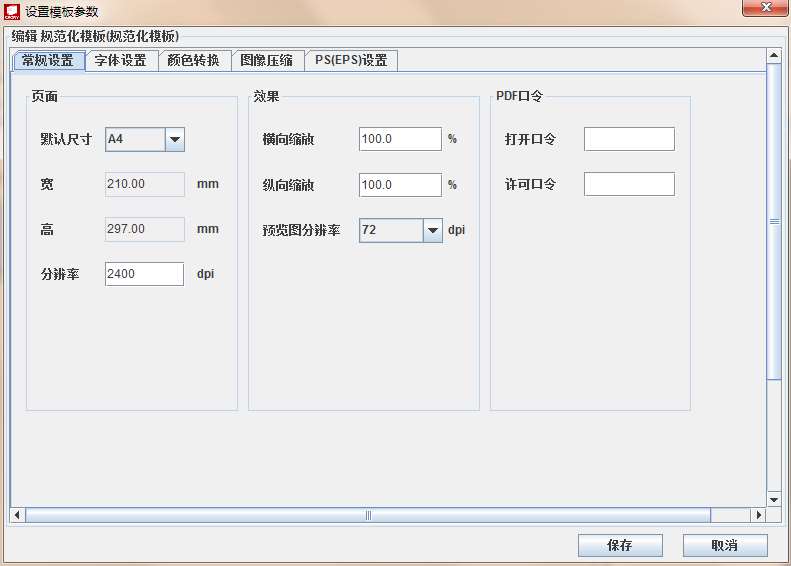

图 4-11 规范化模板的常规设置
设定规范化页面的缩放倍率和生成预览图的分辨率。
（1）横向缩放
设置页面横向缩放的倍率。规范化时按照设定的比例，将文件进行放大或缩小。默认值为 100%。
（2）纵向缩放
设置页面纵向缩放的倍率，默认值为 100%。
（3）预览图分辨率
设置规范化页面后，生成预览图的分辨率。默认为 72dpi。可在下拉菜单中选择分辨率，如 72 dpi、144 dpi等。
仅针对带口令的PDF文件。有些PDF文件中设置了口令，没有口令不能正常处理文件，所以必须在此处设定所需的口令，才能正常进行规范化。
（1）打开口令
输入PDF文件的打开口令。
（2）许可口令
输入PDF文件的许可口令。
加网参数设定通过制版输出流程的输出模板来完成，其中科雷佳盟流程软件通过CTP输出模板的RIP设置来实现，如图 4-12 所示。CTP输出模板是将文件解释输出到CTP输出器，是流程的核心部分。在模板中分为五个参数设置标签页，分别为RIP设置、输出设置、颜色转换、曲线校正、印版设置。

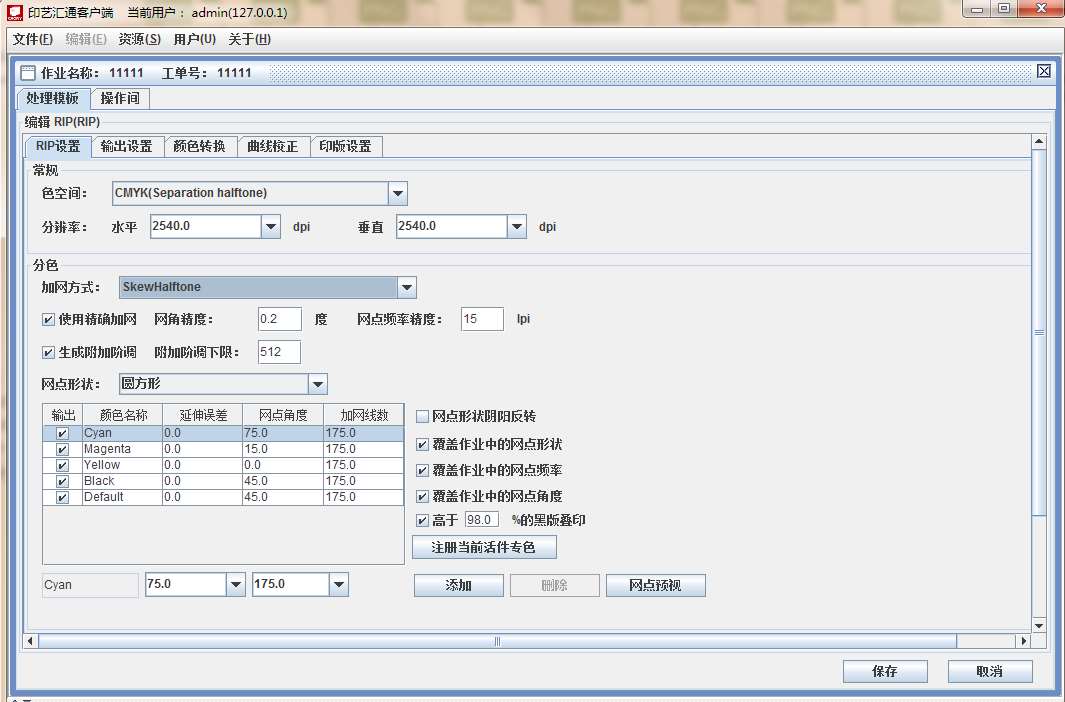

图4-12 RIP设置—实现加网设定
（1）色空间
“色空间”反映了输出设备对色彩及图像数据的处理方式，其实质是告诉用户以怎样的方式处理待输出的文件：是否需要RIP分色，是输出二值加网数据还是连续调数据，等等。
在“色空间”下拉列表中可选择不同的色空间。例如，对于照排机、直接制版（CTP）机等单色设备只能选择Gray（Halftone）和CMYK Separations（Halftone）；对于彩色喷墨打印机可选CMYK（Halftone）；对于TIFF输出所有的项目都可选用。
① Gray（Halftone）
表示单色加网模式，制版软件前端分色，无须RIP分色，生成二值点阵数据。
② CMYK Separations（Halftone）
表示RIP分色加网模式，前端制版软件生成的为复合色文件，需要RIP对其进行分色加网，为每个色版生成一个二值点阵图像。
关于“前端分色模式”和“RIP分色模式”的说明如下。
对于RIP而言，所有照排机及直接制版（CTP）机都是单色网目调设备，因此当设备为照排机及直接制版机时，色空间只有以下两项可选。
Gray（Halftone）通常也被称为“前端分色模式”，要求排版软件前端分色，换言之，在排版软件中需要选择“分色”，生成的PS文件中已经包含了四个单色页面（假定只有CMYK四色），四个色版中的颜色数据都已确定，色版之间的压印（Overprint）、陷印（Trapping）等效果都已实现完毕，RIP对其只能进行单纯解释，已经不可能影响其颜色、压印、陷印等效果。
CMYK Separations（Halftone）通常也被称为“RIP分色模式”。要求排版软件生成复合色PS文件，即PS文件中包含单个彩色页面，对于这类文件，RIP可以有很大的作用空间，可以对其进行色彩管理；对专色进行灵活处理；由RIP控制生成压印、陷印效果，等等。PostScript 3 标准中的很多新增指令都要基于复合色PS文件完成，并且在印前作业流程中会发挥更大的作用。
③Gray（8 bit contone）
单色连续调模式，解释成灰度图像。
④CMYK（Separations 8 bit contone）
RIP分色连续调模式，前端排版软件生成的为复合色文件，需要RIP分色，为每个色版生成一个灰度图像。
⑤CMYK（8 bit contone）
RIP分色连续调模式，前端排版软件生成的为复合色文件，需要RIP分色，生成一个彩色图像。
⑥RGB（8 bit contone）
输出RGB彩色图像模式，与上一项类似，前端排版软件生成的为复合色文件，需要RIP转换为RGB模式，并为每个色版生成一个彩色图像。
（2）分辨率
设置输出文件的分辨率，由后端输出设备决定。从下拉菜单中选择合适的水平和垂直分辨率，也可自定义输出分辨率。RIP将按照选定的分辨率来生成点阵文件。当选择的分辨率与输出设备实际分辨率不一致时会造成输出尺寸变形。
该设置项的参数是否可使用，取决于“色空间”中设置的分色方式。在某些模式下，分色参数是无效的。
（1）加网方式
在下拉列表中，列出了“Skew Halftone”“HQS Halftone”“Balance Halftone”“External Halftone”“Normal Halftone”“LessIntaglio Halftone”6 种调幅加网方式。
不同的方式对加网精度、网点玫瑰斑以及灰度层次的控制算法不同，“Skew Halftone”“HQS Halftone”“Balance Halftone”为最常用的加网方式。“External Halftone”为自定义网点加网方式，多用于凹版制版的加网。
（2）使用精确加网
选中此项后，可对“网角精度”和“网点频率精度”进行设置。
①网角精度是指RIP加网后实际网点角度与设定网点角度之间的允许角度差。系统默认值为 0.2°。
②网点频率精度是指RIP加网后实际网点频率与设定网点频率之间的允许频率差。系统默认值为每英寸 15 线。
以上两项设定用户不得自行更改，否则可能引起撞网现象。
（3）生成附加阶调
选中此项后，可对“附加阶调下限”进行设置。缺省值为 512。输入的是灰度级数下限，灰度级数越高，输出图像的层次尤其是渐变的平滑程度越好，但对解释速度和网点形状有一定影响。
（4）网点形状
在下拉列表中，列出了 31 种不同的网点形状，可根据需要进行选择，还可通过单击模板下方的“网点预视”按钮，预览在不同网点角度、不同加网线数下的网点形状。
当加网方式为External Halftone时，网点形状将载入在资源库中存储的“自定义网点”资源，可选择其中一个进行加网。
①调频网点尺寸：当加网方式为调频加网方式时，设置网点尺寸；
②网点形状阴阳反转：一般只应用于图像文件本身为阴图时，选中此项输出；
③覆盖作业中的网点形状：缺省为选中；
④覆盖作业中的网点频率：缺省为选中；
⑤覆盖作业中的网点角度：缺省为选中；
以上③④⑤三项表示是否用RIP中的相关项目的设定值取代待输出文件中的设定值。选中则表示取代。
⑥高于 95%的黑版叠印：缺省为选中，该选项仅在RIP分色时有效。
为了减少印刷中套印难度，避免出现漏白边现象，当黑色达到设置值以上时进行压印，使下面的色版不镂空。
在模板的下部为“色版打印设置列表”，用来设置色版的输出，以及输出该色版时，使用的网角网线数，用户可以选中其中一个色版，通过下拉菜单来设置每个色版的打印参数。
“Default”色版表示除了列表中所列色版外的所有色版。如模板中不添加专色时，则表示除了CMYK四色外所有的专色色版，可通过设置此项控制所有专色色版加网参数及输出。
列表右下方有“添加”和“删除”两个按钮，可以通过这两个按钮在列表中添加或者删除一个专色。单击“添加”后，在“色版打印设置列表”中，将自动出现一行数据，选中添加的这行数据，可以在下面的文本框中更改专色名称，以及在下拉菜单中设置该专色的默认打印参数。
“注册当前活件专色”选项是注册当前作业中所包含的专色色版。只针对当前作业进行设置。单击后，流程会将当前作业中包含的专色色版注册到当前模板中。
如果对某专色的加网参数进行单独设置时，在“色版打印设置列表”中添加的专色名必须与文件规范化后文件的“文件信息”对话框中显示的专色名保持一致，否则对专色的设置将不起作用。
“色版打印设置列表”与“高于 95%的黑版叠印”只有在分色时才起作用，对于前端已分好色的PS文件，输出某个色版与否以及相互之间的叠印关系都已在源文件中描述好，在流程中将无法更改。
专色转换是对作业中的专色色版的处理方法进行设置。专色转换处理选项是设置专色色版按照什么方式进行输出，分为“将专色转为CMYK输出”和“按活件设置处理专色”。
（1）将专色转为CMYK输出
此参数表示模板中设置输出的所有专色转为四色进行输出。
（2）按活件设置处理专色
此参数表示专色将根据作业中每个文件的属性——“文件信息”对话框里对专色的设置进行输出。这时，模板只是控制专色是否输出。
