CTP制版机开机步骤如下：①要打开UPS电源，观察温/湿度计指针是否处于绿色的位置；②打开CTP右侧红色电源开关；③打开与制版机连接的计算机电源；④打开CTP制版机上面的轻触式开关，等待机器自检 5 分钟；⑤打开驱动的软件，检查软件和机器的状态，如图 4-1 所示。

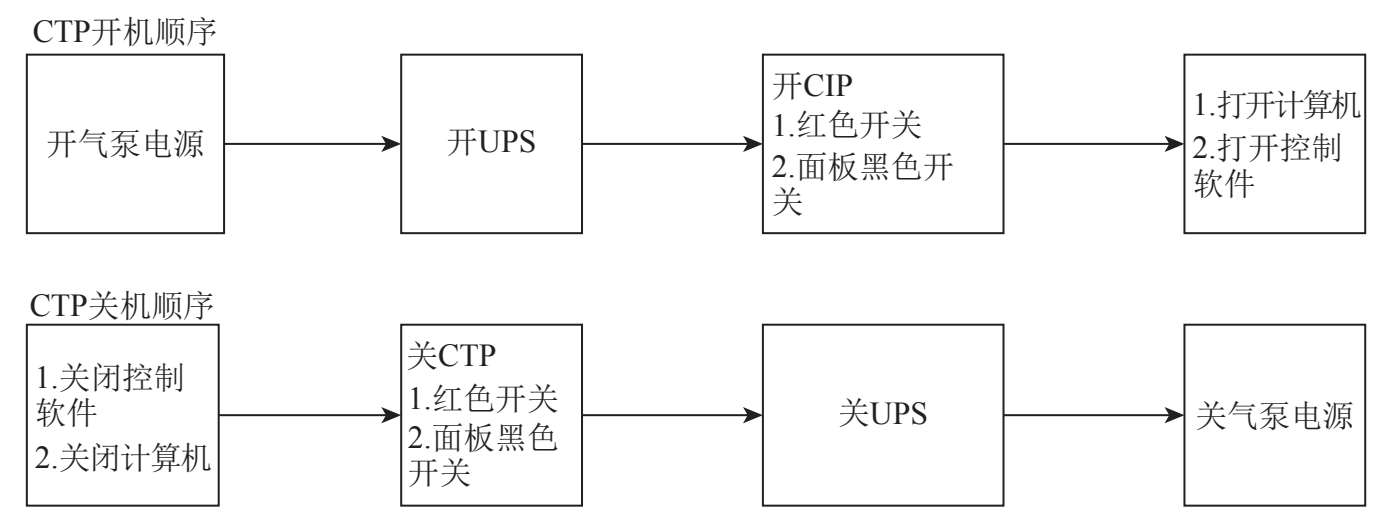

图 4-1 CTP直接制版机开机与关机流程
CTP制版机使用时，首先打开UPS电源，之后打开冷气。接着打开空气压缩机，观看指针是否处于绿色的位置；开启设备电源使用凸轮开关的设备，将凸轮开关打开到如图4-2 所示位置。

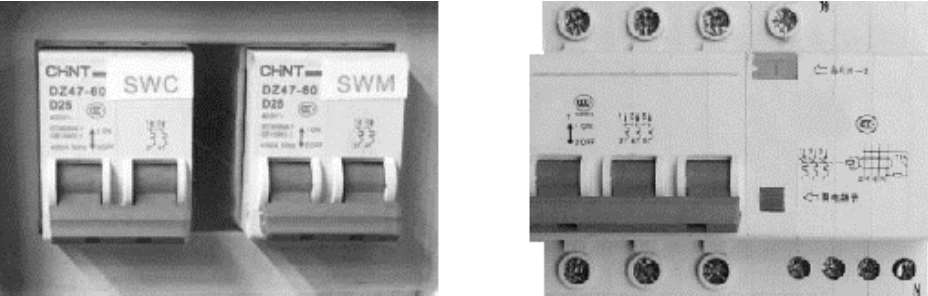

使用微型断路器的设备，将断路器向上打开到导通位置，接入设备电源（右侧为 3 相电源断路器），如图 4-3 所示。

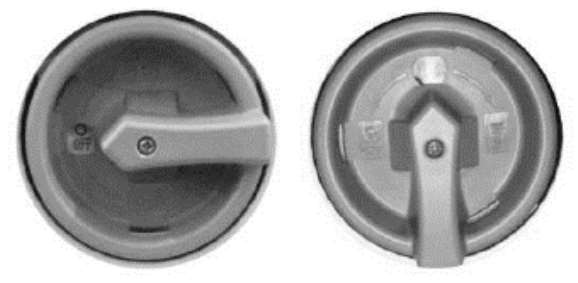

图 4-2 凸轮开关

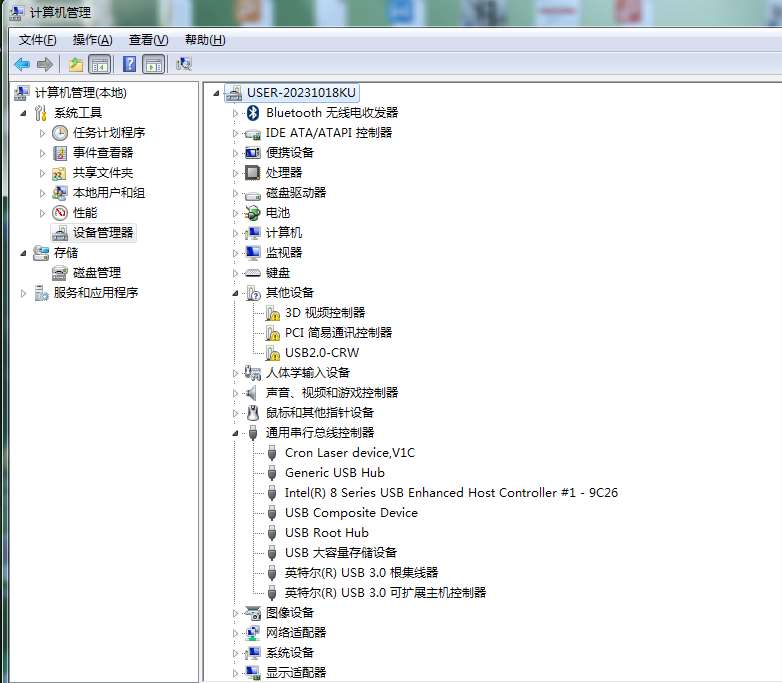

打开CTP上面的轻触式开关，等待机器自检 5 分钟。在“计算机管路”→“设备管理器”展开目录下，确认制版机设备驱动程序已经正确安装，正确安装时，在通用串行总线控制器下可以找到以下硬件“Cron Laser device，V1C”，如图 4-4 所示。
如果安装不正确，软件将无法连接设备，这时可以通过收到更新驱动程序的方式来人为协助安装制版机设备驱动程序，软件驱动程序文件存放于软件根目录下-“USBDrv128B”文件夹内，请手动更新，直至设备驱动正确安装。
图4-4 确认制版机设备驱动程序安装
正确安装完软件后，双击桌面的Laboo5.1.0 软件快捷方式图标，弹出启动界面，加载完成启动程序后即完成启动Laboo输出器。
新装软件首先需要设定初始模板，单击新建模板对话框，设定一个初始模板：根据机型规格设定允许范围内的模板，确认输入“模板名称”“分辨率”“载体材质”“幅面”“制版能量”“曝光速度”等参数（如图 4-5 所示），参数说明见表 4-1。

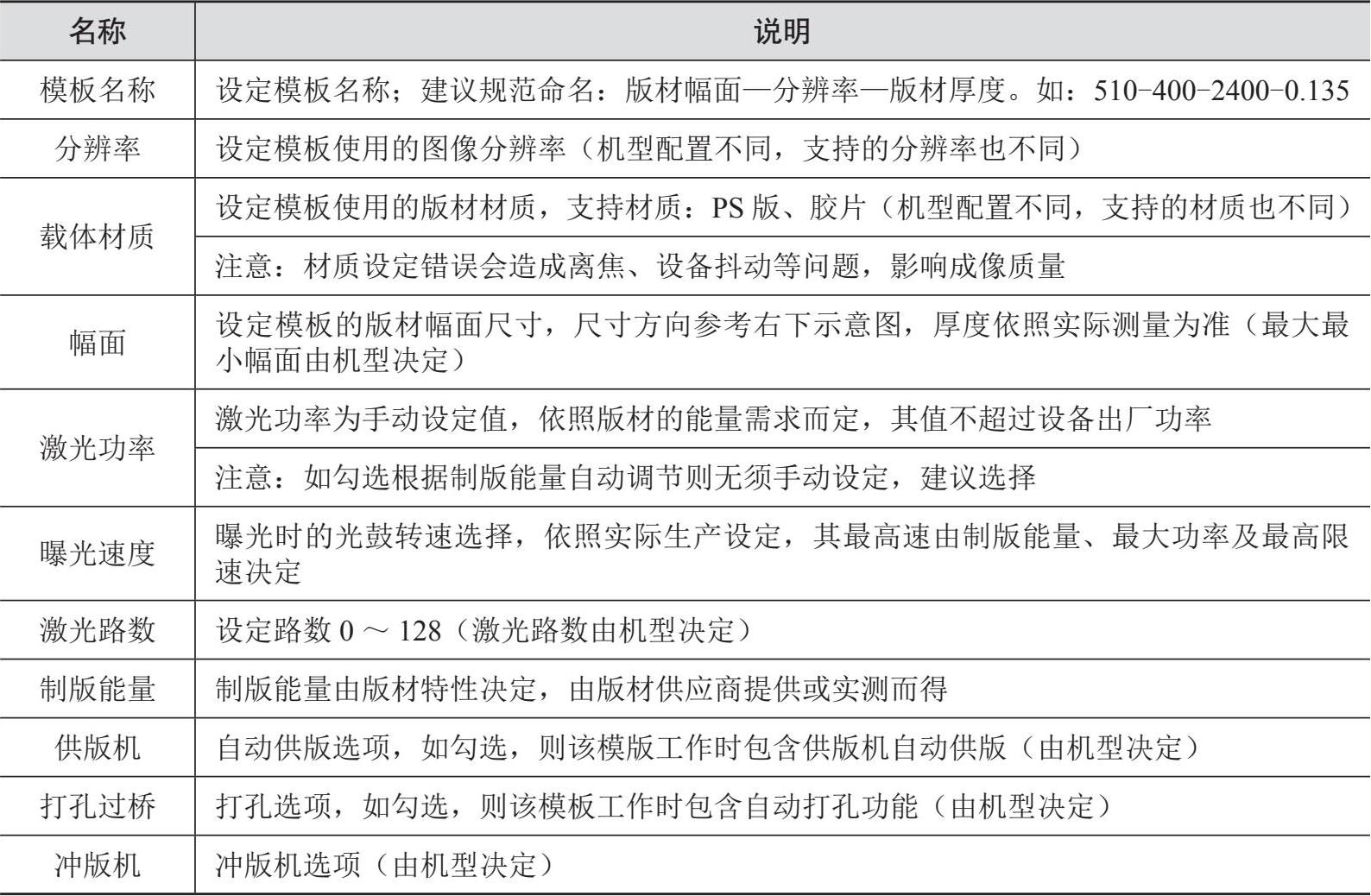

表 4 - 1 设置参数

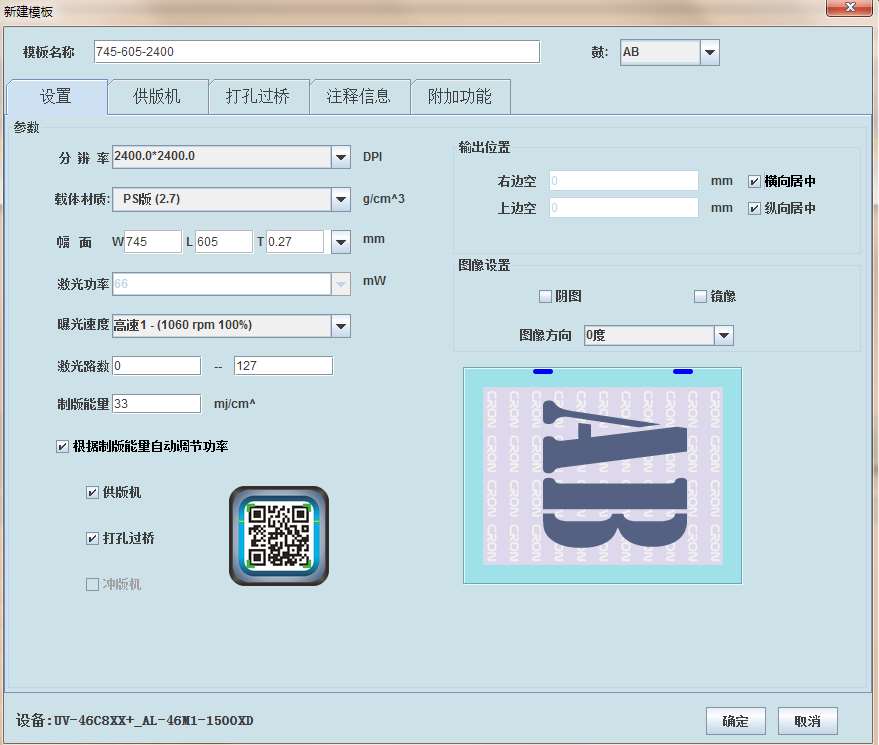

图 4-5 新建工作模板
新建工作模板：单击“新建模板”按钮，调出新建模板对话框，根据实际的工作需求设定一个工作模板；设定完成后确认，建立一个热文件夹可以便于后续的批量操作。
编辑工作模板：工作模板设定完成后，如需要更改模板参数，可以通过编辑模板功能实现模板的再编辑，编辑模板时，模板名称、载体材质、分辨率参数将会被锁定无法编辑，仅限于可调参数的更改。

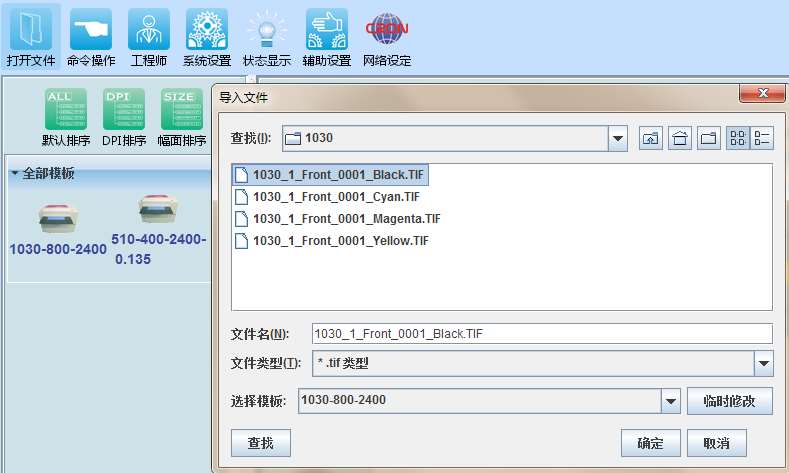

通过添加TIFF文件添加任务：单击“打开文件”按钮，选择相应目录下的*.Tiff和*.PPG文件作业，选择需要使用的文件及下方对应的模板（需保证参数一致）；确认后，该文件即出现在软件的输出列表中，如图 4-6 所示。
图4-6 添加文件
认真核对文件；根据工单选择正确的文件输出CTP版材；对TIFF文件进行最后的常规检查（角线、色标、尺寸、分色、叼口、针位线）。
在流程软件里设定版材输出参数时，应根据输出版材的实际需求设定出版功率、转速、图像位置等相关参数。
依照软件操作说明，选择正确的模板，执行“模板调整”，将设备模板调整到对应位置；检查版材是否平整，有没有黑点白点；看清版材尺寸和计算机的提示操作；上版时，需要把版材的下沿对齐机器的边缘，然后按动进版键；下版时需要轻拿轻放，平整放到冲机上。
放置版材的步骤如下：
①将版材放置在简易供版台对应位置上，版材右侧边靠近居中靠规位置，离靠规约1mm；
②将一批次数量的版材（不超过版盒限制数量）放置到设备的供版台上，前端靠齐前规，右侧靠近居中靠规位置，离靠规约 1mm。

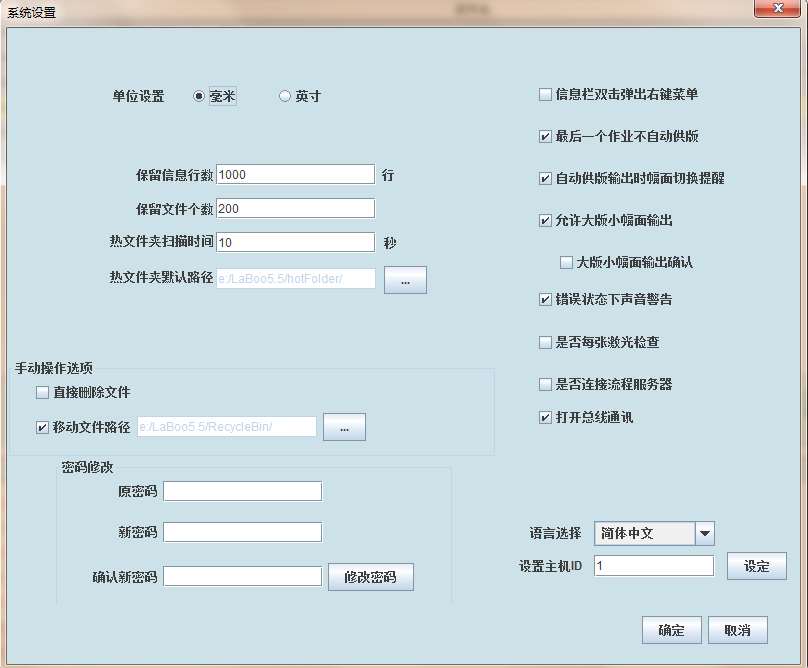

对系统进行参数设置如图 4-7 所示。
图 4-7 参数设置
（1）单位设置即输出图像的计算单位，可选择毫米或英寸。
（2）保留信息行数：在设备执行动作时会自动保留任何返回的信息，本功能可设置需要保留的行数。在返回信息界面单击右键，可以清除所有保留信息。此处显示为保留信息1000 行。
（3）保留文件个数：此处显示为保留文件 200 个。
（4）慢转光鼓启动时间：当设备处于待机状态下，启动光鼓慢转开始时间。
（5）慢转光鼓停止时间：当光鼓处于慢转状态下，停止转动的时间。
（6）热文件夹扫描间隔：系统自动搜索热文件夹时间周期，默认值为 10 秒。
（7）热文件夹默认路径：可设置热文件的默认状态指定哪个文件夹。
（8）信息栏双击弹出快捷菜单：选中此选项后在信息栏对话框内可右击选择操作。
（9）最后一个作业不自动供版：最后一个作业完成后，自动供版机不自动供版。
（10）自动供版输出时幅面切换提醒：不同幅面切换时，软件给予提醒。
（11）允许大版小幅面输出：选择本功能可以使用比图样尺寸大的版来输出该图样。
（12）大版小幅面输出确认：选择该功能后，大版小幅面输出前将提示用户，是否确认使用大版输出小幅面功能。
（13）错误状态下声音警告：如输出失败或出现错误，会不间断地发出警告声，移动鼠标，声音停止。
（14）是否每张激光检查：选择该功能后，在每张作业输出时检查激光功率。
（15）语言选择：界面语言有中文与英文。
（16）设置主机ID：设置当前设备编号。
（17）网点补偿：对制版网点进行线性化补偿。
（1）供版机设置

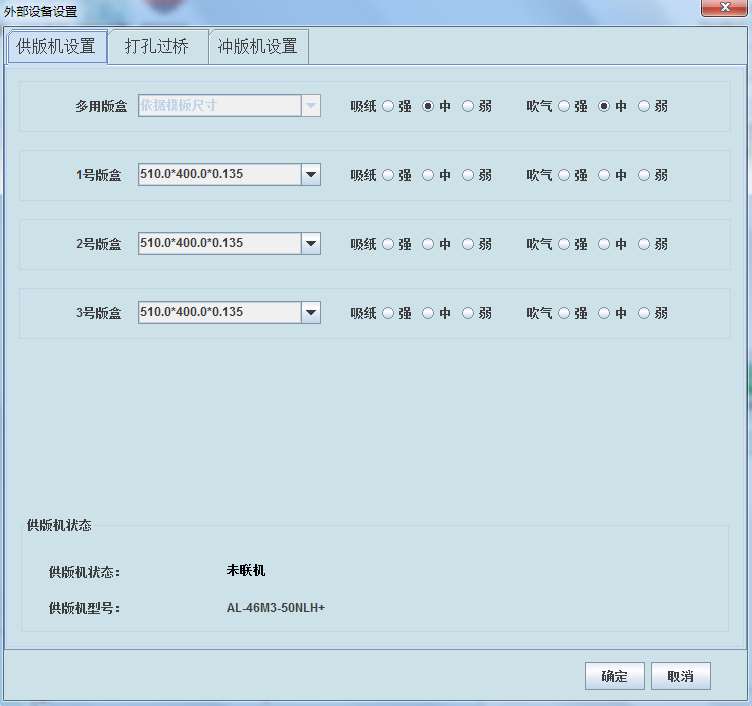

设置供版机的相关使用参数及状态显示如图 4-8 所示。
多用版盒：多用版盒是支持不同版材尺寸的多功能版盒；
1号、2 号、3 号版盒：定义相关版盒使用的版材尺寸；
吸纸强、中、弱：根据版材衬纸的类型不同，可选择三档不同压力的吸纸方式；
吹气强、中、弱：根据版材衬纸的类型不同，可选择三档不同压力的吹纸方式；
供版机状态：当前供版机的联机状态。
图4-8 设置供版机的相关使用参数及状态显示

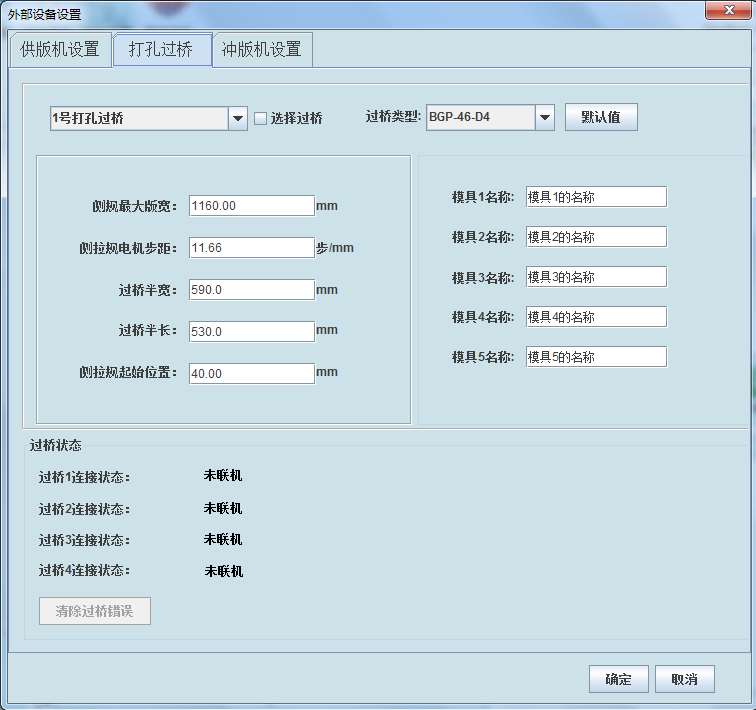

（2）打孔过桥（如图 4-9 所示）
①选择过桥：根据作业需要选择过桥；
②侧规最大版宽：当前过桥工作最大版材幅面；
③侧拉规电机步距：侧拉规步进电机 1 毫米所运动的脉冲数；
④过桥半宽：当前过桥支持最大版材幅面宽度的一半；
⑤过桥半长：当前过桥支持最大版材幅面长度的一半；
⑥侧拉规起始位置：工作状态下，侧拉规拉版的起始位置；
⑦模具 1、2、3、4、5 名称：自定义当前过桥模具的名称；
⑧过桥状态：当前过桥联机状态。
图4-9 设置打孔过桥的相关使用参数及状态显示
Laboo输出器有两种添加文件的方式：一种是来源于CRONY流程中，另一种是直接添加TIFF文件。其中添加TIFF的步骤如下：
（1）在“工具栏”中选择“打开”按钮；
（2）在弹出的对话框中选择要添加的*.TIFF文件和选择应用到指定的模板；添加成功后软件界面的信息区会提示“添加文件成功”。
（3）所有添加的作业会出现在文件的“等待输出队列”。
注意：如果输出模板里设置了热文件夹且已经激活，可以通过热文件夹向输出器添加文件。
热文件夹激活方式：选中一个模板，右键选择“启动热文件夹”即可，如图 4-10 所示。启动完成后模板左上方显示“HOT”文字。
图 4-10 启动热文件夹
设备在输出文件之前会自动检查当前设备参数并调整为当前作业模板。
鼠标单击“单个输出”，也可单击“连续输出”，相同模板下的作业文件即从上至下按次序输出，已经完成输出作业将自动移到“已完成作业队列”中，所有操作过程信息将在工作信息栏中体现。当文件处于输出状态时，“单个输出”会变为“停止输出”，单击“停止输出”，设备停止输出工作。
补充实用操作：上版后如需取消制版，可在“准备曝光”时或曝光处理初始阶段按“停止”键。按下停止键后，设备不会自动卸版，需要在“用户操作”中单击命令卸版，使印版从设备中卸出。
光量偏移等报错提示，只需按确认键即可，某些报错按照提示进行相应操作即可。
（1）将TIFF文档复制到相应尺寸的出版文件夹，放印版前先确认机器显示尺寸是否对应。
（2）从箱内取版前应确保双手干净无灰尘、手面无水、干燥。
（3）取版时，印版与衬纸一并拿出，否则版面易受到摩擦而产生白线。
（4）取版放版时手指勿用力过大，且应轻拿轻放，防止折版。注意版面不要受到外物碰擦。
（5）版放置上版平台前，应检查版面是否平整干净，尤其注意版边缘是否折翘，保证平整，否则极易造成制版机卡版。
（6）放版时对好正确的位置尺寸，注意不要放斜，过于斜会导致上版过程中卡版。
（7）盖门时应轻力，不可用力过大重扣，否则易导致激光器振动，版面上会留下长的蓝线。
（8）上等候版应在前一张版 100%曝光前完成上版操作。
（9）出不同尺寸印版衔接时，按上版键前应调整至相应尺寸出版模式，否则会卡版，导致调节传感器零件扭曲变形报错，开闭门不能打开。
（10）置顶某文件前，需先确认机器内已上的等候版是否与该文件的尺寸相对应。总之要保证等候版与下一个出版文件尺寸相对应。
（11）推入冲版机时注意不要倾斜，否则会导致冲版过程中卡版，应及时按“急停”。
（12）稍微使些推力，以保证前端胶辊充分咬住印版，不然印版会在前方平台停滞。
（13）及时收版，以避免前后两张版叠版而刮伤版面。
（14）收版后，版与版之间应夹衬纸，防磨伤刮坏。
（15）原版和成品版都不可长时间见光，出完版后，将箱盖再盖回去。
（1）出版需登记入账。
（2）每天早上核对前一天账单，补版单也需核对。
（3）每天早晚出版各测一次版。偏差范围应控制在±1%之内，如网点偏差较大，原因可能是近期出版量过多导致药水药性提前减弱，或药水长时间没更换，或者是水槽外循环排水口被堵住导致水流入显影槽而造成药水药性减弱。采取措施如下：更换新药水，水槽外循环排水口若被堵应拆掉毛刷等构件后疏通排水口。排除药水和机器原因外，仍有误差则可能是文件本身有问题。
（4）保证地面干净。
（5）室内温度要控制好，保持在 21 ～ 25℃。
使用计算机里的设备驱动软件关闭CTP制版设备；关闭CTP制版机的电源、计算机和切断电源。
制版机使用注意事项如下：
（1）CTP制版机工作时不可关机，否则会卡版；
（2）放置CTP版时须将药膜朝上平行放入冲版口，不可放斜或反放。
