把某个作业中的一个任务指派给某个处理器节点处理的过程称为“提交”。当把一个作业“提交”给某个节点模板，就意味着将相关的页面数据以及模板中的参数一起交给服务器上相应的工单处理器（JTP）进行处理。处理的结果将显示在客户端中，处理产生的新的数据会存储在服务器上相应作业的文件夹中。
文件添加成功后，第一步，就是对文件进行规范化，即将源文件规范成标准的单个PDF文件。

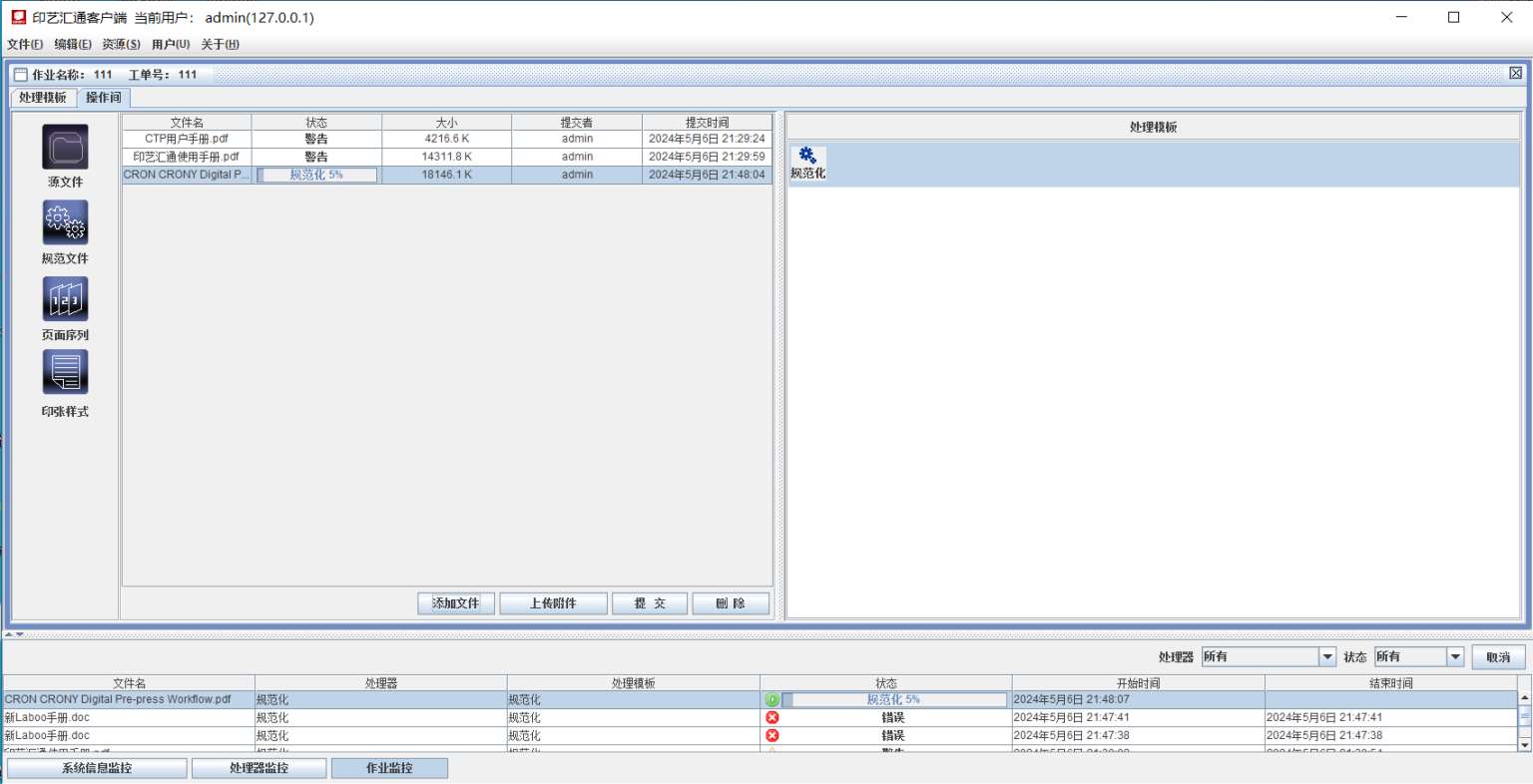

选中已添加就绪的文件，单击“提交”按钮或选中文件右击，在弹出的对话框中选择“提交”选项，打开“提交”对话框。在对话框中列出了源文件可以提交的模板，选中要提交的规范化模板，单击“确定”即可进行规范化，如图 3-12 所示。
图 3-12 规范化界面
提交成功后，文件开始进行规范化。可在窗口中的状态栏查看文件处理的进度，也可在作业监控里看到文件的详细处理进度。流程中提交的所有操作，也可以使用鼠标拖拽方式直接提交。操作步骤如下：首先选中要处理的文件，然后按住鼠标左键不放，直接拖动到右侧相应的模板上。这时，鼠标变成加号，松开鼠标，文件将会自动进行相应的处理。
“取消”操作可终止当前文件正在处理的操作。在源文件里，可取消文件的规范化处理。选中正在进行规范化的文件，右击选择“取消”选项，文件将停止规范化，在状态栏里将显示为“终止”。所有的取消操作均可在“作业监控”里执行。选中正在执行的某个处理任务，单击“取消”即可。

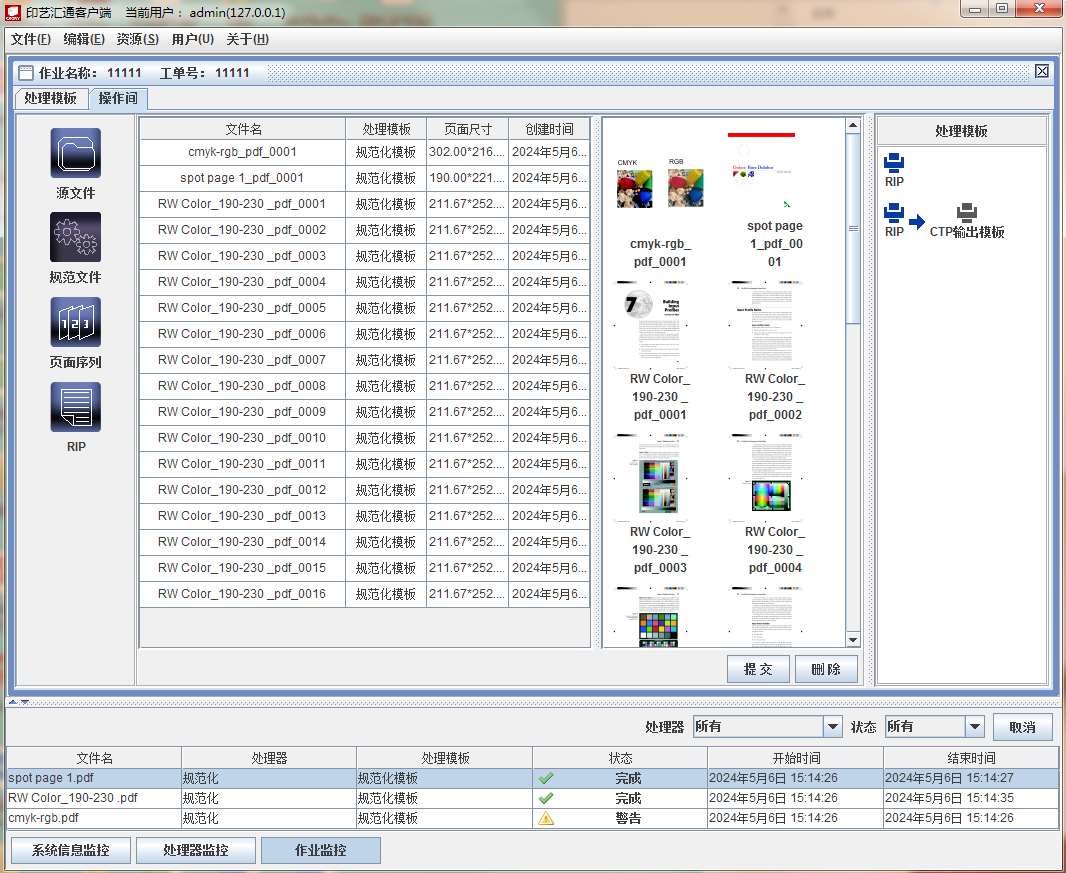

在“规范文件”窗口中，显示源文件经规范化后，所生成的标准的单个PDF文件。在这里，可对文件进行预视，并可提交给自由拼版模板和输出模板。单击“规范文件”图标，界面将切换到规范文件的操作窗口，如图 3-13 所示。
图 3-13 规范文件的操作窗口
窗口分为两部分，左侧以列表的形式显示了已规范化的单个PDF文件，可以查看文件的相关信息，包括文件名、处理模板、页面尺寸、创建时间。
（1）文件名：生成的标准的单个PDF文件的名称。文件名是通过源文件的名称、页数、类型来命名的，通过名称可以清楚地看出每个文件的页号及源文件类型。
（2）处理模板：源文件进行规范化所用模板的名称，可以查看该文件是由哪个模板处理生成的。
（3）页面尺寸：文件的页面大小，以宽×高的形式显示，单位为mm。
（4）创建时间：文件的生成时间。
右侧显示文件的缩略图，每个文件都有一个相对应的缩略图。在左侧选中文件的同时，右侧的缩略图也同时被选中，缩略图可以预览该文件的大概内容。
在规范文件窗口中，可对文件进行预视、提交、取消、删除等操作。
用户可通过文件缩略图粗略预视，也可通过打开预视对话框进行详细预视。

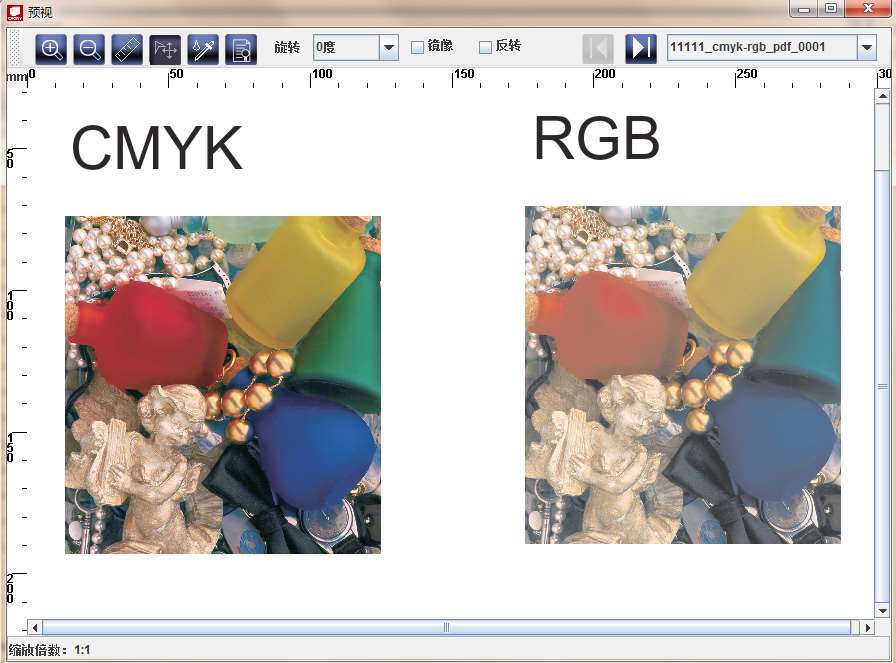

选中文件，单击鼠标右键，在弹出的对话框中选择“预视”选项或双击文件，弹出“预视”对话框，如图 3-14 所示。
在对话框中，可对图像进行放大、缩小、量尺、拖动、吸管、打印、镜像、反转等操作。
在对话框最上边是预视工具栏，可选择不同的工具进行预视；中间是文件的预览区域，显示文件预览图；最下边的状态栏中显示预视的操作信息，包括缩放倍数、使用量尺时的长度和角度、吸管显示的数值等信息。
预视工具栏中各个按钮按从左到右排列的次序，依次功能如下。
图3-14 预视
（1）放大按钮：鼠标单击
“放大”按钮后，文件进行成倍放大，倍数最大为16 ∶ 1，在对话框的状态栏中，可查看文件的缩放倍数。预视时，当光标为手掌时，按住Ctrl键，光标会变成放大镜，此时可以直接单击放大，也可在窗口中拉框选择区域放大，实现对图像进行局部预视（当使用“量尺”时，不能使用这种操作）。
（2）缩小按钮：鼠标单击
按钮后，文件进行成倍缩小。倍数最小为 1∶16。同放大一样，预视时，当光标为手掌时，按住Shift键，光标会变成缩小状态，此时可以直接单击缩小预视。在任何状态下，都可直接按键盘上的“+”“-”键对图像进行缩放预视。
（3）量尺按钮：单击
按钮后，鼠标变为十字形状，这时可测量相应的对象。选中测量对象的起点，按住左键不放，同时拉动鼠标到测量对象的终点，在对话框的状态栏，将显示出该对象的长度和角度的具体数值。按住Shift键，可进行水平和垂直的直线测量。
（4）拖动按钮：单击
按钮，光标转换为拖动状态，这时鼠标变为手掌，可拖动预览放大后的图像（预视对话框，打开时默认为拖动的状态）。
（5）连拼按钮：预视文件连续拼接后的图像。这个操作只是针对进行连拼输出时进行预览。单击按钮后，将把该图像自动生成为三个竖向拼接在一起的图像，用户可查看图像拼接在一起后的效果是否正确。
（6）旋转列表框：在旋转下拉列表框中，选择预视时合适的角度，可查看文件在旋转后的效果。
（7）镜像复选框：选中复选框后，文件可进行镜像预览。
（8）反转复选框：选中复选框后，文件前后和反转预览。“向前”和“向后”选项是仅在预视多个文件时起作用，单击后，可查看前一个文件或者后一个文件的预览图。“向前”“向后”操作可使用键盘上的左右方向键来控制。
（9）文件显示框：在工具栏的最后，显示预视文件的名称，多个文件时，可在下拉列表中，查看、选择所要预视的文件。

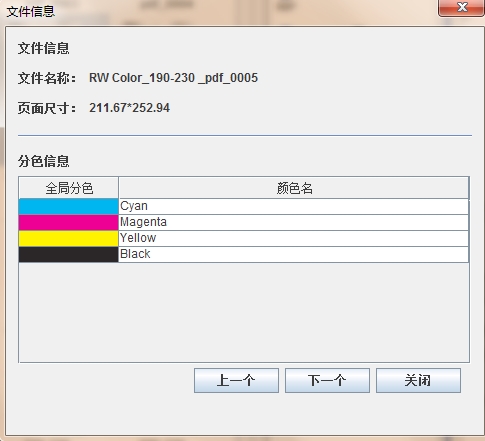

可通过文件信息窗口查看文件信息。右击选择“文件信息”选项或按住“Ctrl+I”键，弹出“文件信息”对话框，如图 3-15 所示。在“文件信息”对话框中，显示了文件名称、页面尺寸及分色信息。
图 3-15 查看文件信息
显示文件的分色信息，包括全局分色、颜色名、延伸误差、专色转CMYK等参数。
（1）全局分色：以相应的颜色显示文件中的所有色版，包含C、M、Y、K四色及专色色版。
（2）颜色名：显示所有色版的名称。
（3）延伸误差：文件输出到输出器时，根据不同设备的需求对页面尺寸大小的调整。根据所设的数值使页面向左右延伸或缩短。
（4）专色转CMYK：主要针对有专色的文件起作用。对专色来说，选中后，文件中的专色转换为CMYK四色格式进行解释输出。这一操作需结合输出模板里“分色”参数来设置。
（5）更新所有页面：表示对话框中所设置的参数将对所有规范文件起作用。设置完成后，单击“确定”，即可完成文件信息的设置。
操作时，按住Ctrl键和Shift键可选择多个文件，按住Ctrl+A键选择所有文件，单击“删除”按钮或单击右键选择“删除”选项，系统将根据所选文件弹出相应的提示，单击“确定”后即可删除文件。删除文件时，正在使用的文件，不能被删除。文件删除后不能还原。

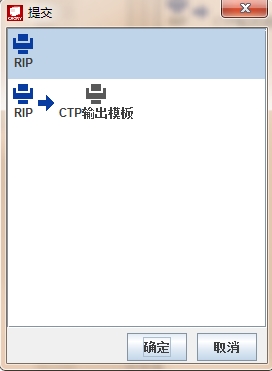

在规范化窗口中，可将规范化好的标准PDF文件进行拼版和输出操作。这是流程的第二步提交操作。单击“提交”按钮或右击选择“提交”选项，打开“提交”对话框（如图3-16 所示），在对话框中显示了所有可以提交的模板。
图3-16 提交对话框
（1）提交给自由拼版模板

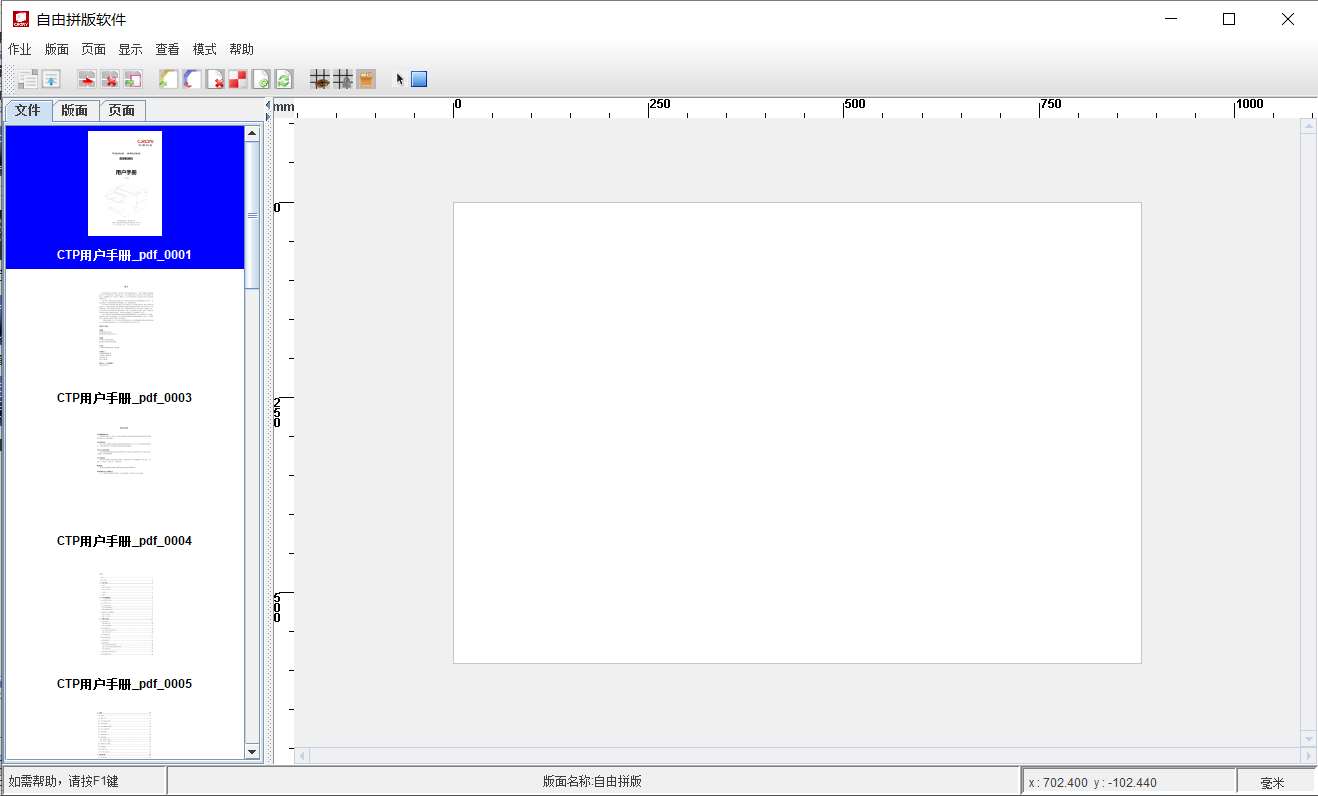

在佳萌自由拼版软件中，可对提交的文件进行自由拼版操作，设置好后，执行“拼版”操作（如图 3-17 所示），软件将把拼好的大版文件自动生成到流程的“印张样式”界面中。
图3-17 “拼版”操作
（2）提交给输出模板
流程中输出操作包括PDF输出、TIFF输出、数码印刷输出、CTP输出这四种。其中PDF输出与TIFF输出是将文件直接解释输出到一个网络共享文件夹中；而数码印刷输出与CTP输出拥有自己的输出器，然后流程将文件解释输出到输出器中。
当提交给PDF输出与TIFF输出模板时，模板中设置的路径必须可以正常连接且有文件创建权限，这样才能正确输出。
当提交给数码印刷输出和CTP输出模板时，首先要确定输出器是否已成功启动，当没有启动时，右边的图标将显示成灰色状态，提交后，系统会提示“输出器未打开，无法输出”，成功启动后，图标显示为深蓝色，这样才可进行输出操作。选中相应模板后，单击“确定”按钮，进行提交，提交后，在“作业监控”里可以看到解释输出的进度。
文件输出完成后，将自动生成到相应的共享文件夹下或相应的输出器中。

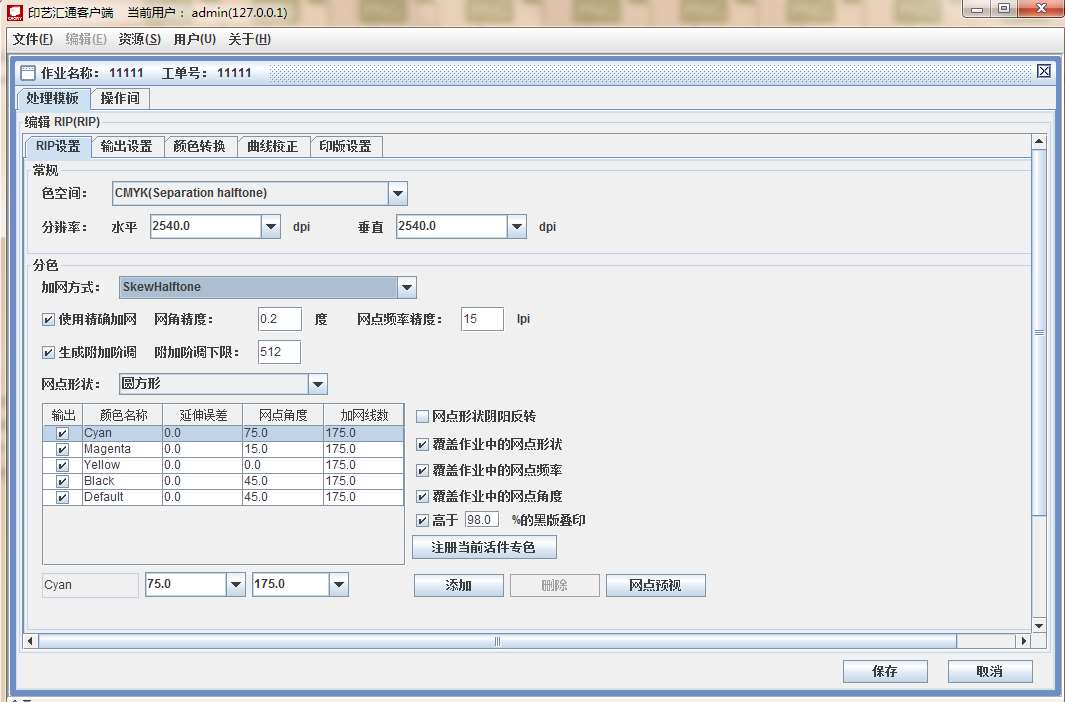

加网参数设定通过制版输出流程的输出模板来完成，其中科雷佳盟流程软件通过CTP输出模板的RIP设置来实现，如图 3-18 所示。
图 3-18 CTP输出模板的RIP设置
网点形状在对应对话框中的“网点形状”下拉列表选择，网点角度与加网线数根据不同的色版在列表里进行修改。对于专色版可以通过“添加”按钮设置加网角度与线数。

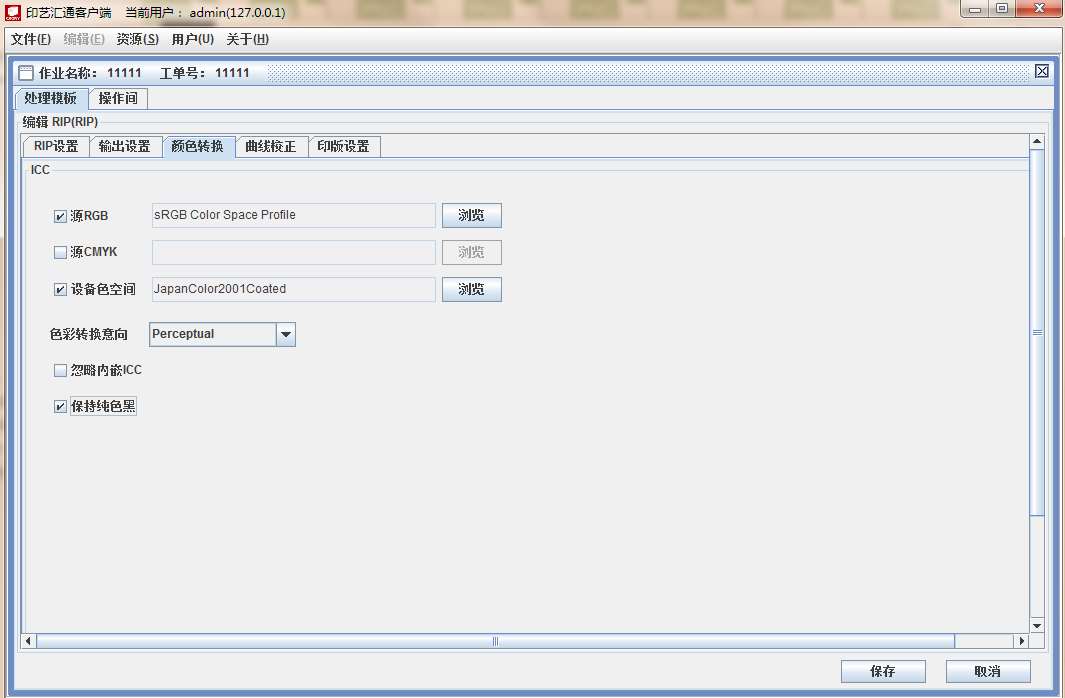

流程中建有自己的色彩管理模块，通过各个设备的色彩特性描述文件ICC Profile实现不同颜色模式文件在不同的设备上的正确输出。在“颜色转换”设置页（见图 3-19）中有三个下拉列表选项，每个选项可用来选取一个颜色特性描述文件。

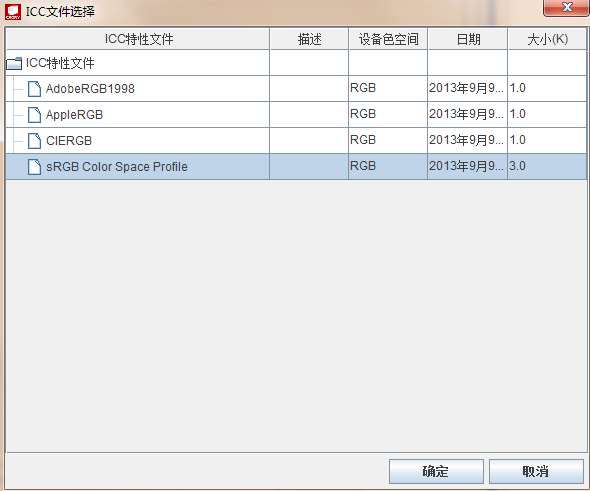

选择被转换的颜色为RGB模式时，使用源RGB色空间特性文件。单击“浏览”按钮，弹出“ICC文件选择”对话框，如图 3-20 所示。
图 3-19 CTP输出——颜色转换
图 3-20 ICC文件选择
在对话框中，列出了资源库中的具有RGB色空间ICC特性文件资源，选中所需ICC文件，单击“确定”即可。流程默认为“sRGB Color Space Profile”。
源CMYK是选择被转换颜色为CMYK模式时，使用的源色空间特性文件。选择文件方法与“源RGB”项相同。
选择要转换到的目的设备色空间特性描述文件。通常应该选择一个印刷机的特性文件（Profile）。选择文件方法同上。
色彩管理是用来在两个设备之间进行色彩转换，如果某颜色在A设备上的值为Ca，要把它转换成在B设备上的值Cb，就要借助A、B两个设备的彩色特性描述文件。其中A设备的彩色特性描述称为“源色空间”，B设备的彩色特性描述称为“目的色空间”。换言之，要想校正一个印刷机的色彩，使之与某传统打样机色彩一致，则打样机为“源设备”，印刷机为“目的设备”。
可根据不同的输出要求选择所需的色彩转换意向。默认为Perceptual。
Perceptual：知觉法，从与设备无关的色空间向设备的色空间映射，将所有的颜色等比例的压缩，色域外的颜色映射到设备的色域范围内，此方式适合图像的颜色转换。
Absolute：绝对色度法，将保持色域内的颜色不变，并把色域外的颜色压缩到目标色域的边界上，此方式适合颜色的准确复制。
Relative：相对色度法，用于颜色准确和与介质相关的复制。将白场和黑场映射到目标色域，它可以改变亮度。
Saturation：饱和度法，增加色彩的纯度和饱和度，但色彩复制性差，此方式适合只注重颜色鲜艳的图形的复制。
【忽略内嵌ICC】
该选项表示在解释输出过程中，忽略文件中内嵌的ICC。为了避免因生成源文件时错误嵌入了ICC文件，而造成颜色不准或文字转为四色黑的问题，通常选中此项。
【保持纯色黑】
该选项是为了避免由RGB向CMYK转换时将黑色图形或文字对象转换成为四色黑而造成套印困难。
字库是流程中的一种重要资源，字库安装正确与否直接影响文件规范化后的正确性。流程在安装过程中，会自动安装标准字库，对于PS文件，用户如果在生成时自动下载了字体，则不需要再进行字体安装，而PDF文件有时并没有内嵌字体，所以要通过手动来进行安装，才能使文件解释准确。打开“资源库”后，单击“字库”标签页，窗口中以列表的形式显示所有已经安装的字体。

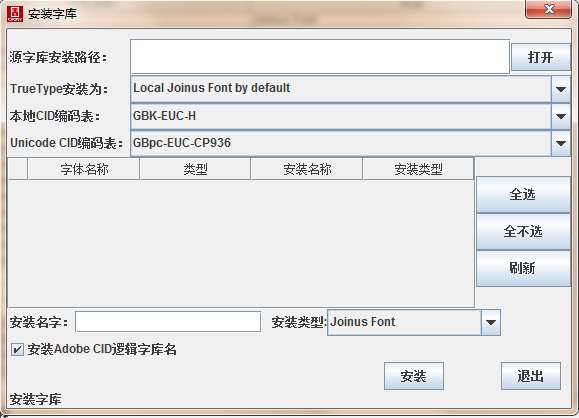

（1）安装字体：单击“安装”按钮，将弹出“安装字体”对话框，在窗口上方有四个基本选项。
源安装字库路径：设置准备安装字库文件的位置。“安装字库”的功能只用于装入TrueType字库，单击“打开”按钮，用它来浏览文件夹，帮助用户寻找字库文件路径。
TrueType安装为：该选项说明TrueType格式字库按照什么格式装到流程中。有Local Joinus Fonts by default（默认选项）、PostScript CID 2 font by default、PostScript TYPE 42 font by default等选项。

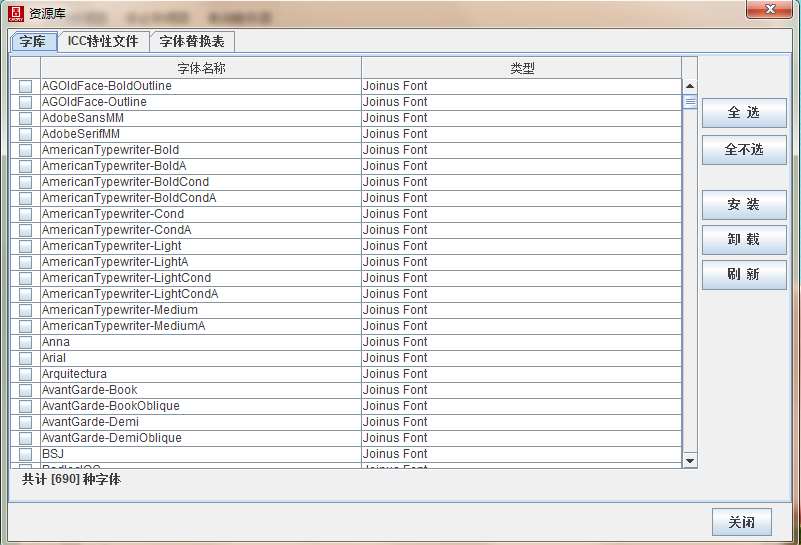

流程安装字库时会将TrueType字库重新组织成新的字库格式装入。一般而言，如果要安装的是中、日、韩字体，可以选择安装为CID 2 字库；如果要安装的是西文字体，可以选择TYPE 42 字库，选择该选项后则无须选择CID编码。字体资源和安装字体如图 3-21、图 3-22 所示。
图 3-21 字体资源
图 3-22 安装字体
为了更好地处理补字、竖排等问题，另外构造了一套独特的字库格式，称为“JoinUs Fonts”，大多数常用TrueType字库都可安装为该格式，因此“Local JoinUs Fonts by default”为默认选项。用户一般选择该选项即可正确安装字库。
本地CID编码表：该选项设置的是本地编码到CID字库的映射方式，本地编码指的是各地区区域性编码，对于中文而言有GB2312、GBK、BIG5 等，日、韩也有各自的本地编码。针对不同的地区有很多种选项，但中国内地用户安装字库（无论是GB2312 字库还是GBK字库）一般选用默认选项即可，默认为“GBK_EUC_H”。
Unicode CID编码：由于TrueType字库一般按Unicode编码组织字库，需要设置Unicode到本地编码之间的映射方法。用户选择默认选项即可。默认为“GBpc_EUC_CP936”。
字体列表窗口：窗口中部是字体列表窗口，当从“源字库安装路径”中指定好字库位置后，系统开始搜寻该文件夹，将搜索到的字体依次列出，并在最下方显示出搜索到的字库文件个数，同时还列出这些安装字体的各种信息，包括“字体名称”，如HYf0gj、“类型”、“安装名称”为安装到流程中之后的名称，“安装类型”即为“TrueType安装为”中选择的类型。
当单击字体列表窗口中的一款字体时，字体列表窗口下部的“安装名字”和“安装类型”两栏中会出现该字库的相应信息，用户可在这两栏中自行更改安装名字和安装类型。但一般情况下，用户无须更改。
字体列表窗口中列出的每种字体的前面都有一个选择框，单击该选择框可决定是否安装该字体，列表右边的“全选”“全不选”按钮是用来辅助选择要安装的字体，被选中的字体选择框内会打上“√”。“刷新”按钮用来刷新字体列表窗口中的内容。
窗口最下方还有一项。
注册Adobe CID逻辑字库名：表示在安装字库的同时，生成该字库的逻辑字库名。该功能是针对某些排版软件设置的，这些排版软件在处理字体时使用的是逻辑字库名，缺省选中。
以上内容都设置正确后，单击“安装”按钮，则选中字体就会被安装到流程中。安装完成后，在“资源库”的“字库”标签中将能看到正确安装的字体。
（2）卸载字体
在“字库”标签页的列表窗口中，通过前面的复选框选中要删除的字体，这时在字体前面的选择框内会打上“√”，也可单击列表右边的“全选”“全不选”按钮来选择卸载的字体。选择完后，单击“卸载”按钮，此时会弹出警告框，确认无误后，单击“确定”按钮，则选中的字体将从流程的资源库中删除。
优联合折是优联数字化工作流程中的折手拼版版式设计软件，负责为流程中的折手拼版创建折手版式，包括纸张尺寸、版式布局、小版属性、模板标记、折页方式，等等。

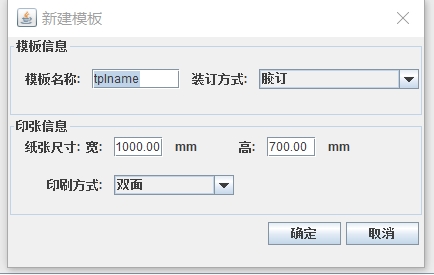

在页面列表上单击右键，打开新建版式对话框，如图 3-23 所示。
图 3-23 新建折手版式
（1）“模板信息”设置框
模板名称：版式文件的名称。
装订方式：骑马订、胶订、自由订。
胶订：胶订可用于平装书之类的作业，装订时将各书帖平行叠加在一起。

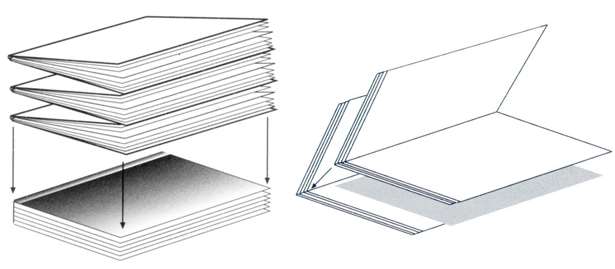

骑马订：骑马订可用于小册子、纲要和目录之类的作业。装订时将各个书帖嵌套在一起的一种装订方式，如图 3-24 所示。
图 3-24 骑马订装订
自由订：该装订样式用于非折叠帖模板，如海报、拼合等拼帖工作。在自由订中，可以为拼帖作业在印张上组合成不同页面大小和方向的模板。
（2）“印张信息”设置框
纸张尺寸：实际印刷用纸的尺寸。
印刷方式：单面、双面、自翻、滚翻。
单面：对于单面印刷方式，印张只有正面印刷，常用于海报、名片、标签等。
双面：是最常见的印刷方式，用不同的印版印刷纸张的正反面。在版式正反面上，小版的正背位置镜像对称，如图 3-25 所示。
图 3-25 双面
自翻：对于自翻印刷方式，拼版的两面都位于同一个印版上。拼版的正反面相对于纸张垂直中心线左右对称，如图 3-26 所示。
图3-26 自翻版

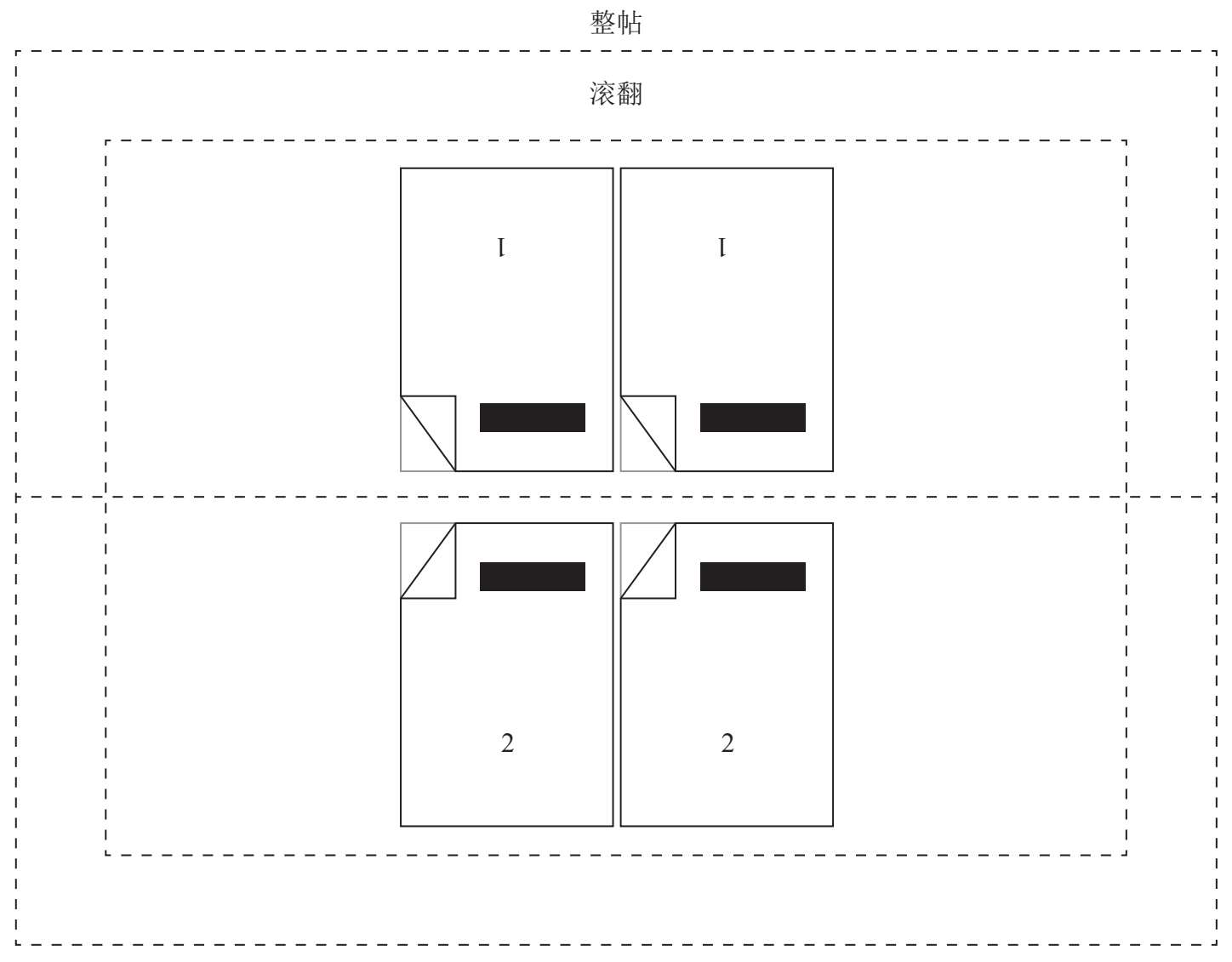

滚翻：对于滚翻印刷方式，拼版的两面都位于同一个印版上。拼版的正反面相对于纸张水平中心线上下对称，如图 3-27 所示。
设置好模板及印张信息后，单击确定，可以打开如下拼版设计界面。

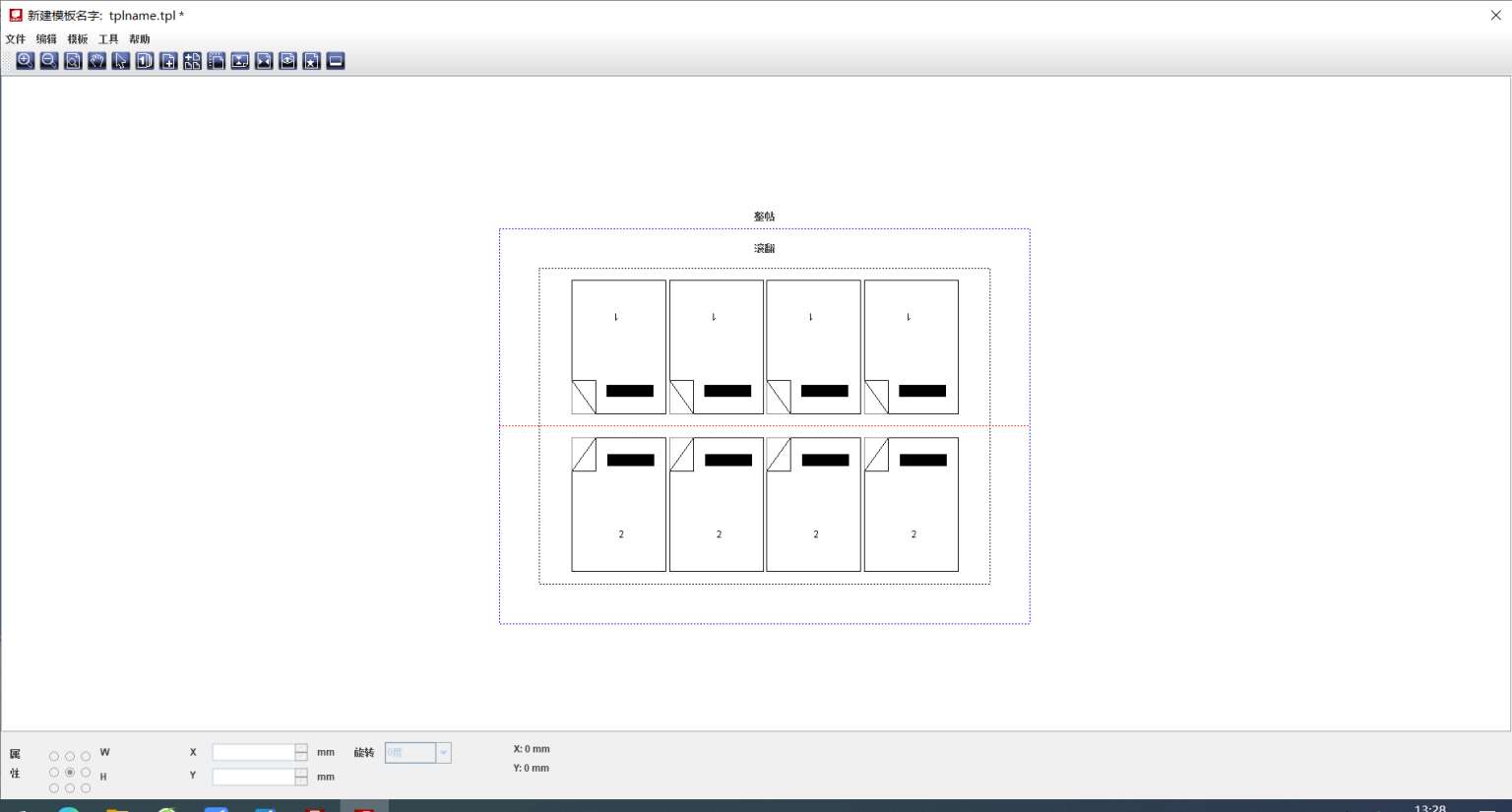

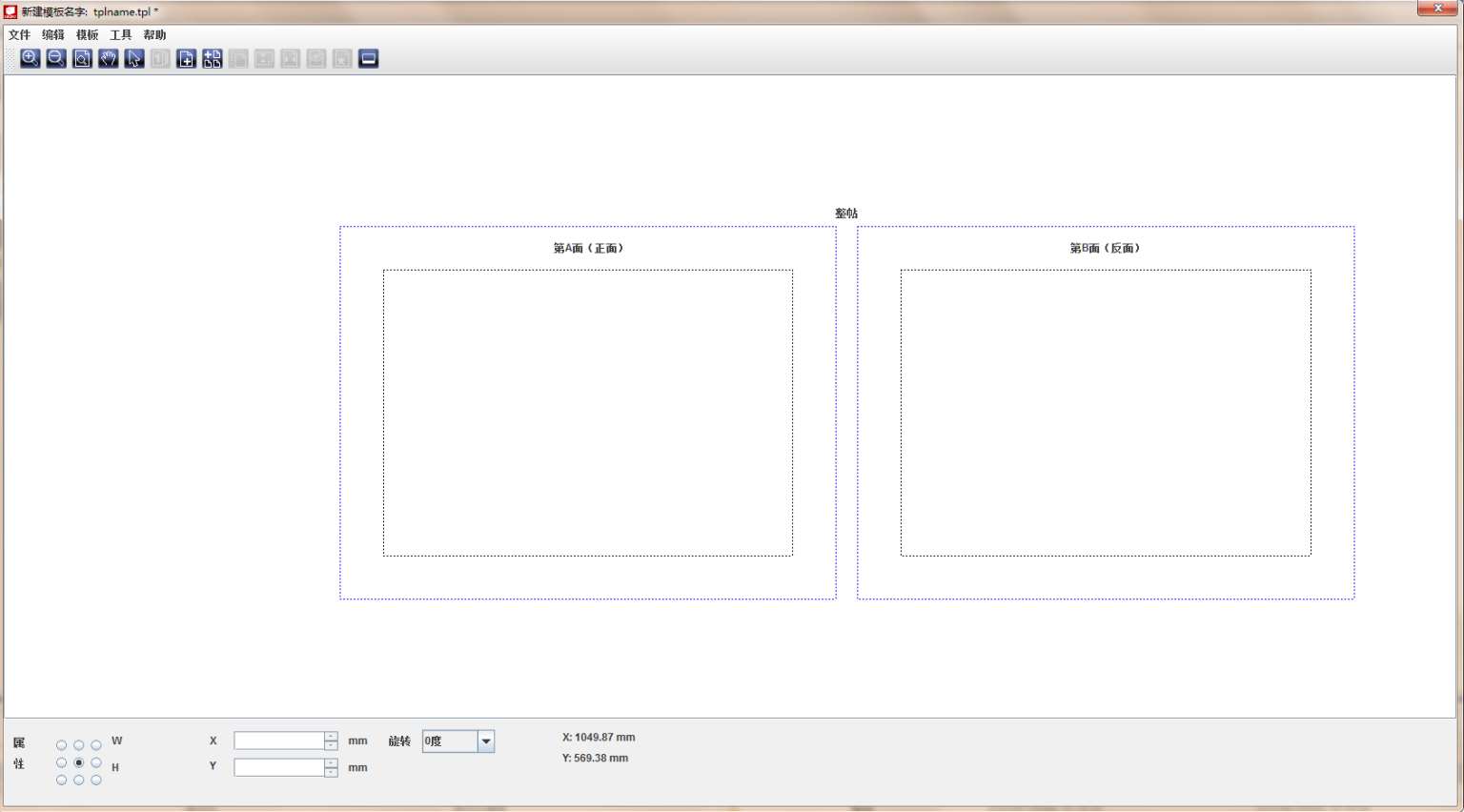

折手界面，如图 3-28 所示，共包括四部分：菜单栏、工具面板、设计面板、属性面板。设计面板中黑色虚线框为我们所设置的纸张尺寸。
图3-27 滚翻版
图 3-28 折手工作界面

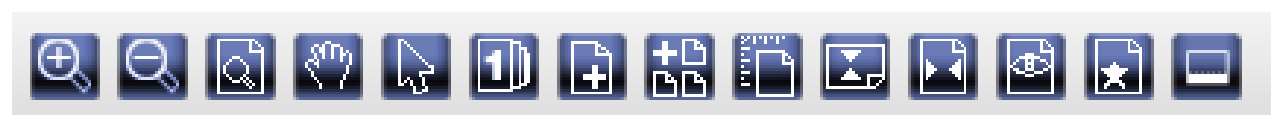

工具栏共有 14 个按钮，如图 3-29 所示。按图中从左到右的排序，每个按钮的功能依次如下所示。
图 3-29 工具栏按钮
（1）放大
：放大拼版视图；
（2）缩小
：缩小拼版视图；
（3）适合窗口
：缩放帖视图以适合窗口；
（4）拖动
：移动窗口视图；
（5）选择
：用于选中页面或者标记；
（6）设置页号
：用来自动地依次添加页号；
（7）添加单独页面
：用来向版面内添加单独页面；
（8）添加拼版
：用来向版面内添加折手拼版；
（9）页间距
：控制显示和隐藏页间距显示框；
（10）上下居中
：使拼版上下居中于纸张；
（11）左右居中
：使拼版左右居中于纸张；
（12）显示/隐藏页面
：控制页面的显示和隐藏；
（13）显示/隐藏标记
：控制标记的显示和隐藏；
（14）叼口位置
：控制纸张的叼口位置。

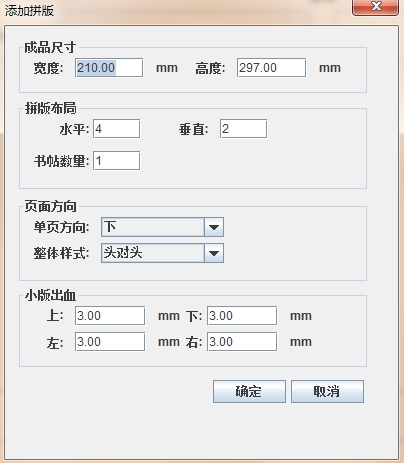

执行“模板”→“创建拼版”命令，打开创建拼版对话框，如图 3-30 所示。
（1）“成品尺寸”设置框
输入成品尺寸的宽度和高度。印张上的拼版页面大小都相同。无法更改一个页面的大小，但是可以更改拼版中所有页面的大小。
（2）“拼版布局”设置框
输入要添加到印张一面的水平和垂直拼版页面数。
书帖数量：用来控制一个印张上含多个书帖的拼版布局。
（3）“页面方向”设置框
单页方向：指定拼版页面的定向方式（相对于其他页面而言），这里是指左上方页面的方向。组中的剩余拼版页面将相对左上方页面来定向。
整体样式：用来设置整体页面的方向，包括头对头、脚对脚、头对脚。
拼版建立后，所有的页面的页号默认为 1，用户需要根据折页方式设置页号，可以有两种方法。
（1）手动设置页号
双击要修改的页面，会弹出设置页号对话框，可以同时设置小页正背面的页号。
图 3-30 创建拼版
（2）自动设置页号
利用设置页号工具自动添加小页页号。选择“设置页号”工具，单击要设置页号的小页，将自动为小页的正背面设置页号，页号随着单击依次递增。左键双击
，弹出“设置页号”对话框可以设置起始的页号。
对于创建的拼版，用户可以设置拼版的页间距和页边距，在工具面板上，单击“显示/隐藏页间距”图标。在拼好版的上边及左边出现小页间距数值。

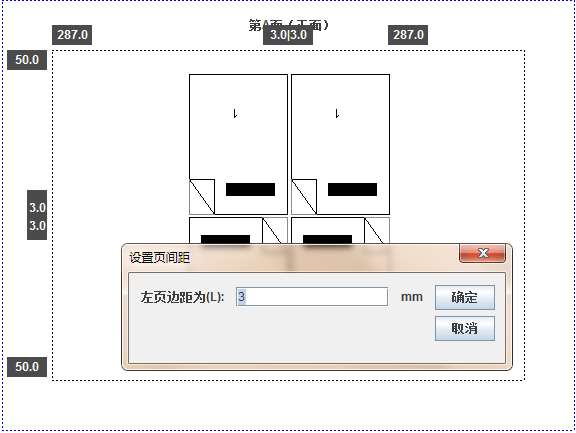

左键单击页间距数值，打开“设置页间距”对话框（见图 3-31），可以对页间距数值进行修改。修改页间距后，可使用左键单击工具面板中的“上下居中”和“左右居中”图标，可以使拼版上下和左右居于纸张中部。
图3-31 “设置页间距”对话框
为拼版添加裁切、套准、折叠、拉规、背帖、文本、重复以及自定义标记，设置选项如图 3-32 所示。
（1）裁切标记
“裁切类型”：可以为裁切标记选择单线和双线两种类型。
“长度”：裁切标记的长度，默认长度为 6 mm。
“线宽”：裁切标记的线宽，默认宽度为 0.25 pt（0.088 mm）。
“偏移出血值”：裁切线距出血位的距离。通常设置为 0，即裁切线加在出血以外。
“正面”“反面”“正反面”指示标记将显示在印张上的哪一面。
图3-32 添加裁切标记
（2）套准标记

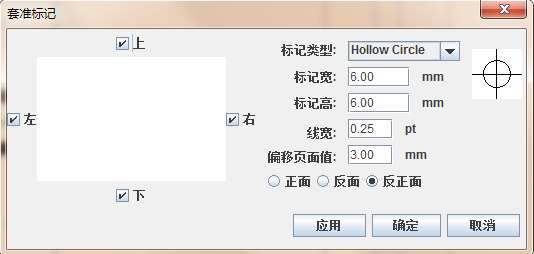

在对话框的左侧有套准标记，如图 3-33 所示。功能是为拼版页面添加套准标记，用来检查印刷机套印是否准确。
套准标记共有四种类型，分别是Nge-Cross（反十字线）、Circle Mark（圆形）、Hollow Circle（圆孔形）和Solid Circle（实心圆）。同时可为套准标记的宽度、高度和标记线条的宽度进行设置，即由“标记宽”“标记高”“线宽”命令来实现。而“偏移页面值”选项用来设置标记距页面的距离，默认值为 3，为保证套准标记在出血以外，这里的偏移值一般为拼版的出血值。“正面”“反面”“正反面”选项用来指示标记将显示在印张的哪一面。套准标记通常加在正反面。
图3-33 添加套准标记

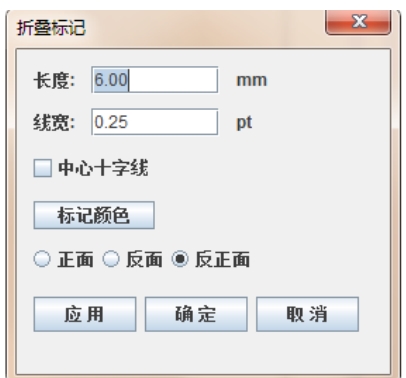

（3）折叠标记（如图 3-34 所示）
其参数如下所示。
“长度”：折叠标记的长度；
“线宽”：折叠标记线条的宽度；
“中心十字线”：位于折手拼版折叠的中心点，用来检查折页是否准确，这里可以选择是否添加十字线标记；
“标记颜色”：用来设置折叠标记的颜色值；
“所有分色”：标记将出现在所有分色版上，可以在后面的文本框中设置颜色的色值；“印刷色”：标记只出现在CMYK四色版上，使用者可以分别设置标记CMYK分色的颜色值。
图 3-34 添加折叠标记
图 3-35 编辑TIFF输出模板

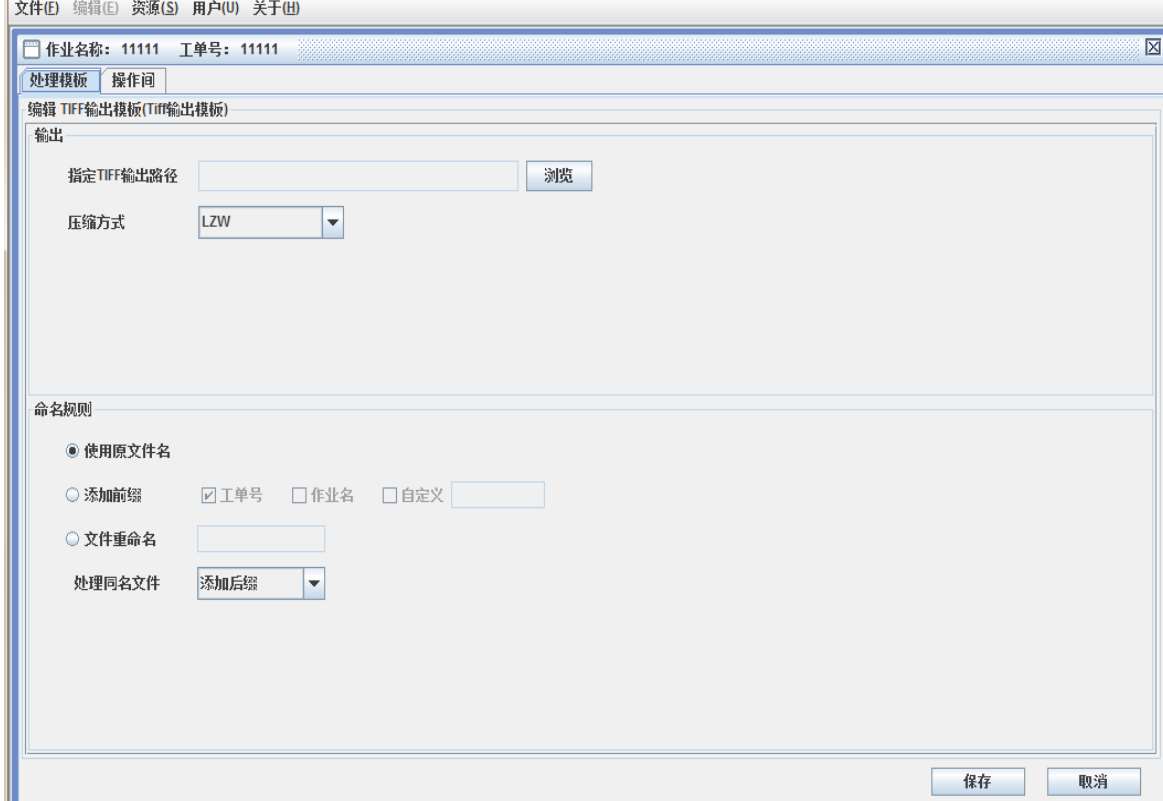

TIFF输出模板是将文件解释输出为TIFF格式文件，对应的对话框如图 3-35 所示。在模板中，分为五个参数设置标签页，分别为RIP设置、输出设置、颜色转换、曲线校正和印版设置。除输出设置外，其他四项均和CTP输出模板里的参数设置一致。
输出设置与CTP输出模板不同的是在输出设置标签页中设置TIFF文件输出路径及文件的命名规则。
（1）“输出”设置框
设置TIFF文件的输出路径。单击“浏览”按钮，弹出路径选择框，选择本地路径或网络共享路径即可。
当服务器端与客户端安装在同一个机器上时，可选择本地路径，不在同一台机器上时，则需要选择共享路径。
（2）“命名规则”设置框
命名规则有三种：使用原文件名、添加后缀、文件重命名。
“使用原文件名”：输出的TIFF文件名直接按照流程中规范化或拼版后的文件名来命名。
“添加后缀”：在文件名后可分别加上工单号、作业名、自定义命名的后缀。后缀是在同名文件名后加_1，依次排列。
“文件重命名”：对输出的TIFF文件设置一个自定义的名称。
“处理同名文件”：对于输出后的同名文件进行设置，可对文件进行添加后缀和覆盖操作。

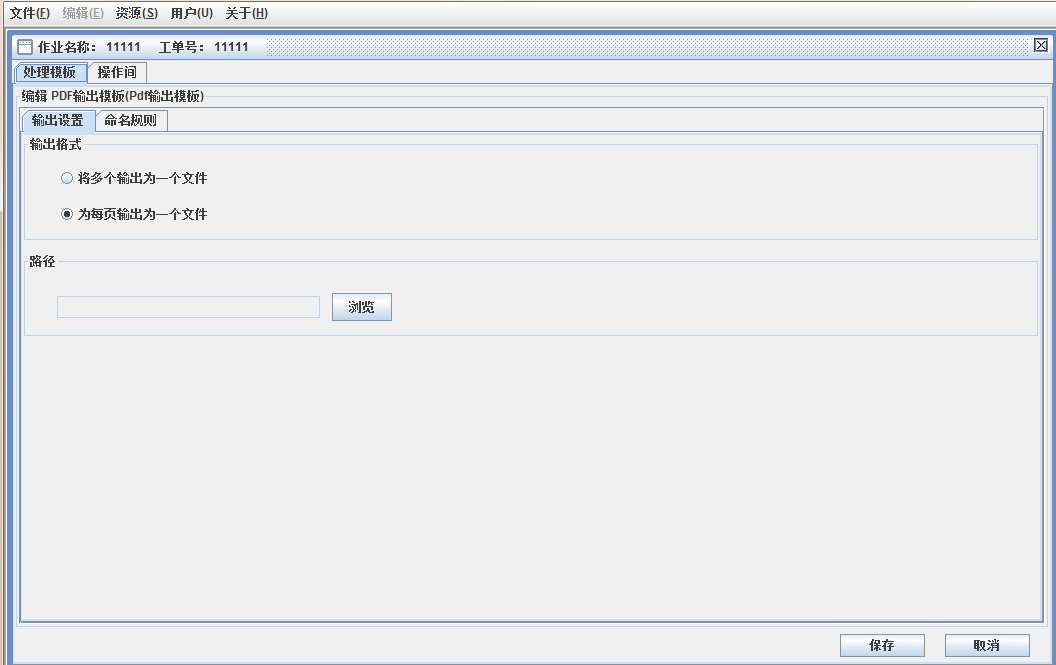

将流程中的规范文件或拼好的大版文件输出为标准的PDF文件。文件成功输出后将在指定的路径下建立一个与工单号同名的文件夹来存储这些PDF文件。图 3-36 所示为PDF文件输出设置对话框。
图 3-36 PDF文件输出设置对话框
（1）“输出格式”设置框
用来设置文件以什么格式进行输出。“将多个输出为一个文件”选项是当选择多个文件同时输出时，则把这些文件合并为一个PDF文件；“为每页输出为一个文件”选项是当选择多个文件同时输出时，则把这些文件分别以单个文件的方式来输出。
（2）“路径”设置框
用来选择PDF文件的存储路径。
单击“浏览”按钮，选择网络共享文件夹即可。当服务器端与客户端安装在同一个机器上时，可选择本地路径。“单页文件”设置框中的选项与TIFF输出设置相同。
