使用传统制版流程，改用CTP直接制版流程，会发现CTP印品比传统印品偏暗（印刷条件不变）。这是由于传统制版流程中，数据文件首先经过照排机输出胶片，网点从胶片到阳图型PS版，由于晒版时光线的斜射和网点边缘的不实等因素，印版上的网点面积较胶片上的网点面积要小，再经过印刷的网点扩大；而CTP制版流程中没有胶片，印版上的网点面积和数据文件的网点面积一样大。因此，通过CTP制版机的线性化校准使印品质量与传统印刷一致或者更好。

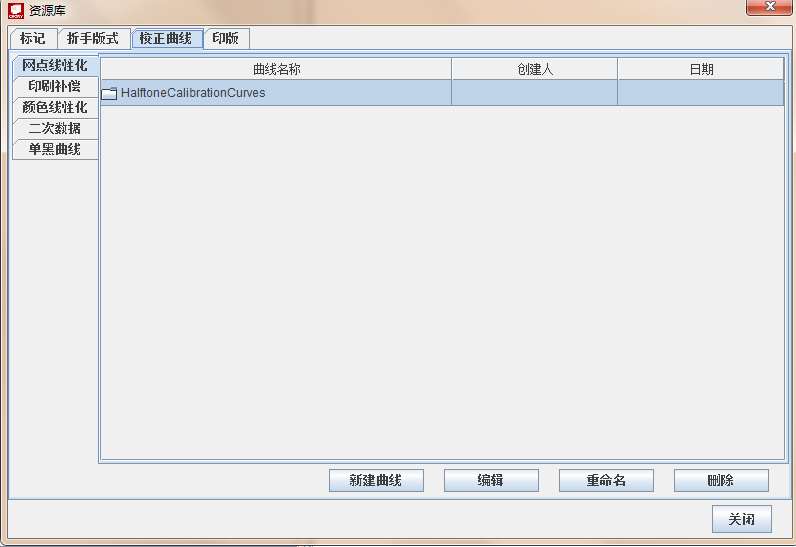

创建流程中所用到的校正曲线使用资源库的“校正曲线”标签页，如图 3-8 所示。
图 3-8 校正曲线标签
单击“校正曲线”标签页，切换到校正曲线资源，包括网点线性化、印刷补偿、颜色线性化、二次数据、单黑曲线。其中网点线性化和印刷补偿在输出模板中使用，颜色线性化、二次数据和单黑曲线在打样模板中使用。
在“校正曲线”窗口中，可通过单击左侧的标签页来切换每种曲线的界面。在每个界面上，都可对曲线进行新建、编辑、重命名和删除。
单击“新建曲线”按钮，弹出“网点线性化”对话框，如图 3-9 所示。
图 3-9 “网点线性化”对话框
“白点”“黑点”缺省值分别为 0 和 100。除非特殊应用，一般不要改变。若白点填w%，黑点填k%，则页面中黑度为 0%（空白）的地方将输出w%的网点；黑度为 100%（实地）的地方将输出k%的网点，中间部分按线性化曲线调整。
“色版”默认情况下的色版为cyan、magenta、yellow、black。可以通过单击“增加”或“删除”按钮来添加或删除一个专色色版。单击“增加”按钮后，弹出“添加专色版”对话框，根据文件中的专色色版名添加即可。
可以对每个色版分别设置线性化曲线。在左侧是线性化曲线的可视化图，右侧是设置线性化曲线的参数，可在 2%～ 98%设定数值，在选中设定值前的复选框后所设数值生效，通常需根据测量结果填入数值。
测量方法：准备好测试用的文件，一般为“网点线性化”所列的由 2%～ 98%的不同等级的灰度梯尺。在输出模板中不设置“网点线性化”曲线的情况下，输出该文件。用透射/反射密度计测量出灰度条上每一色块的实际网点百分比值并记录下来。将刚才的测量结果依次填入每个设定值中。
（1）所有色版使用相同数据：选择后，表示每个色版都使用相同的数据。
（2）数据为测量值：将输入的线性化曲线的测量数值校正到标准值。
（3）复位：将所有数值恢复到初始状态。

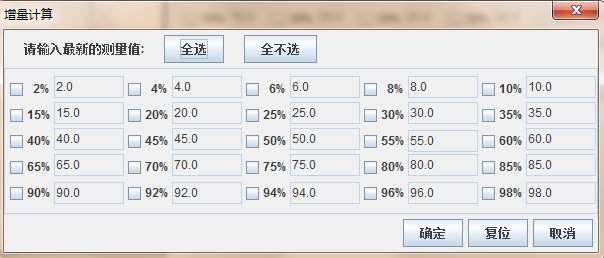

（4）增量计算：对线性化曲线的增量计算。输入在当前曲线基础上的测量值，对曲线进行增量调整。单击后，弹出“增量计算”对话框，如图 3-10 所示。
图 3-10 增量计算
（5）线性化曲线数值必须是单调递增的：表示线性化曲线所输入的数值必须是单调递增的，否则将会出现错误。
（6）保存：线性化曲线设置好后，单击“保存”按钮，在其对话框中输入线性化曲线的名称，单击“确定”即可。新建的曲线，将出现在“网点线性化”的标签页中，可查看每条曲线的创建人和创建时间。
（7）编辑：双击曲线即可打开编辑曲线对话框，对其进行设置。在不影响上一个曲线的基础上可单击“另存为”，另存为一个新的曲线。
（8）重命名：可重新设置曲线的名称。选中曲线后，单击“重命名”按钮，弹出“重命名”对话框，设置名称即可。
（9）删除：删除选中的曲线。
在“曲线校正”设置标签页中，可设置网点线性化和印刷补偿两种校正曲线。这两种曲线在资源库中，可根据不同的需求进行创建。
线性化曲线用来校正输出时因设备及环境因素产生的误差。通常情况下，在使用相同的输出设备时，处于不同分辨率，用不同网线输出时，线性化曲线也会有所不同，最好为每个分辨率各建一条线性化曲线。

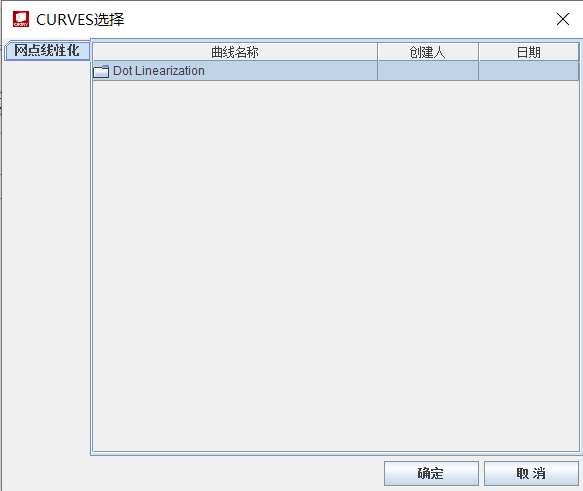

选中“网点线性化”后，单击“浏览”按钮，弹出“CURVES选择”对话框，如图 3-11所示。
图 3-11 网点线性化
在对话框中，会显示用户在资源库中创建的网点线性化曲线资源，选中所需曲线，单击“确定”即可。
印刷补偿用来对印刷压力所造成的网点增大进行补偿，印刷补偿曲线的设置方法与“网点线性化”设置方法相同。
