实际生产中要求CTP印版能够线性输出，使印版的网点大小接近电子文件数据，保证网点转移的准确性。但实际上，印版输出时如果不做任何补偿，是不能实现线性输出的，实际曲线是使用没有进行印刷补偿的印版印刷后，测量印品的网点梯尺获得的网点曲线，而目标曲线则希望得到印品网点增大曲线。为了达到目标曲线需要在输出印版时对其进行相应补偿。获得补偿值的方法与印版线性化基本相同。
CTP线性化目的是建立数字印版文件的网点与印版上网点的关系，以控制最终曝光后印版上网点的大小。无线性化时的文件，即转换曲线为 45°的一条直线。流程软件解释输出时将按照数字文件网点值进行解释，从而保证数字文件的网点值与印版上的网点值大小一致。从图 2-7 可以看出，CTP设备在不做补偿时的输出是非线性的，因此需要确定特定曝光与显影条件下印版的输入数据，使印版输出达到线性输出的条件。
图2-7 不做调整的线性转换曲线
（1）线性化调整的目的：使印刷品的网点大小接近原稿。
（2）线性化调整的原因：整个印前及印刷流程里有很多影响网点大小的因素，如晒版的时候由于胶片和PS版之间有空隙，曝光时网点会有变化；印刷机在印刷的时候由于压力的作用会使网点扩大等。
（3）线性化调整的方法：印版检测、印刷品检测等。
（4）线性化调整的工具：网屏CTP的SGD或者DotGain等。
（1）用Illustrator图形处理软件制作 5mm×6mm包含 30 块 0%～ 100%的色块图，在流程软件中选用圆形网点（即方圆形）以 2540 dpi、175 lpi不加任何线性曲线；
（2）在流程中设定相应的参数：线性化曲线-NONE，微调曲线-NONE，印刷补偿曲线-NONE，印刷反补偿曲线-NONE；
（3）加网解释，在CTP版材上输出单色版；
（4）使用印版测量仪测量该版材中 50%处的 9 个色块的网点面积率，以判断版材上网点的均匀性，要求平均误差≤2%；
（5）测量 0%～ 100%各色块，得到第一次印版的网点面积率，计算它们的平均值。

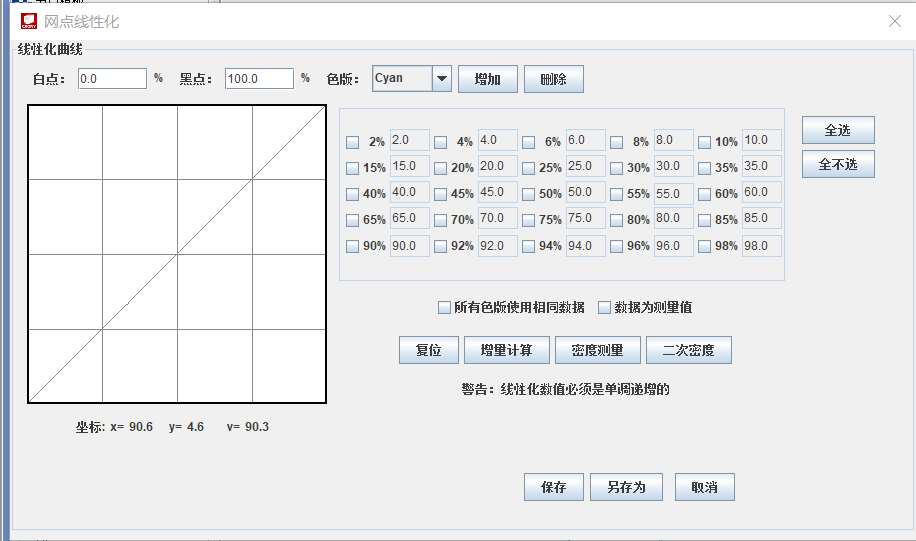

在流程中选取“输出设备”→“曲线管理”→“PDF加网”命令，输入在印版上各色块所测得的网点面积平均值。输入时要特别注意线性化曲线的光滑度，不要有突变，必要时可以忽略个别控制点。
得到的印版线性文件加到“线性化曲线”之中，并再次加网输出印版测量，以验证曲线是否符合要求。若没有达到要求，可以循环几次以得到满意的印版线性化曲线。最终实测值与需要的值基本一致，如在 50%的网点处，印版实测输出值为 50%±1%即可。
将需要印刷的测试文件应用之前得到的线性化曲线在工作流程中加网并输出印版。
（1）用Adobe Illustrator图形处理软件制作色阶梯尺，网点百分比值见表 2-1 的梯尺网点百分比所对应的列的数值；

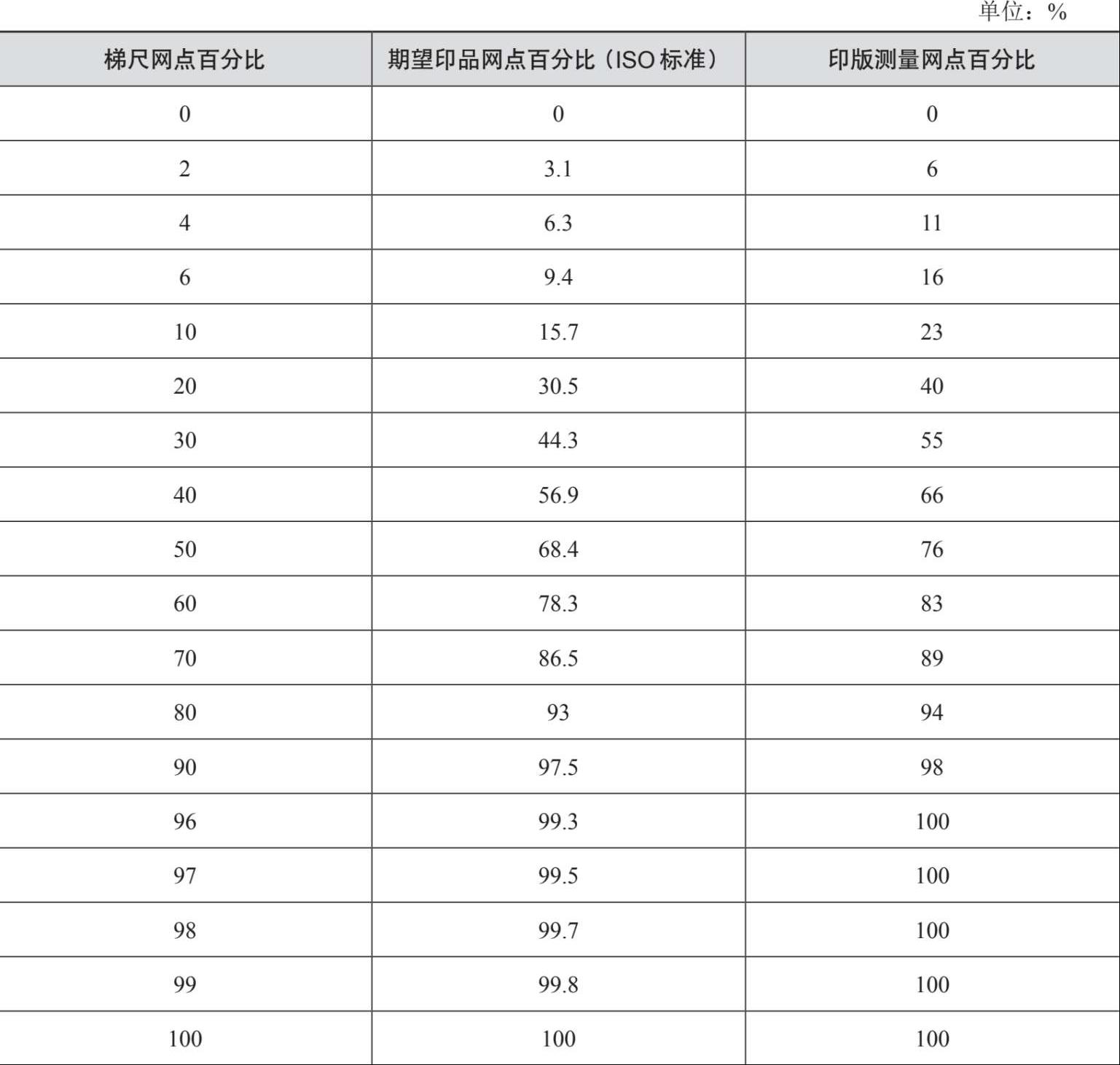

表 2 - 1 梯尺网点百分比
（2）根据ISO印刷标准确定期望的印品网点百分比值（如表 2-1 第二列所示，以ISO 12647-2∶2016 为标准）；
（3）测量输出后印版上对应色阶上的网点百分比值（如表 2-1 第三列所示）；
（4）绘制网点阶调曲线，如图 2-8，并推算线性补偿各阶调的网点百分比值。下面以梯尺 50%的网点处为例，介绍一下线性化补偿曲线的生成原理。
①从 50%处作垂线，与期望值曲线相交于A点；
②从A点做水平线，与当前设备复制曲线相交于B点；
③从B点作垂线与 45°斜线相交于C点；
④从C点做水平线，与A和x轴 50%处连线相交于D点。则D点即为在梯尺网点50%处要得到期望值曲线上A点所需要的校正参数。同理，可得一系列校正点，将所有校正点全部连起来，构成的曲线叫线性化补偿曲线（图 2-8 中的虚线）。
在输出CTP版时，选择线性化补偿曲线，就可使输出最终印品和ISO标准达到一致。
在建立和使用线性化时需要注意以下事项：
①建立线性化时，四套色版的线性化数据可能存在差异，这种差异随着加网线数的提高而逐渐变大。在输出高线数印版时，就需要单独为每一个色版分色做线性化；
②加网线数在 175 lpi与 200 lpi时，可以使用单色印版的线性化文件替代分别制作四色印版的线性化文件，此时要选择“所有色版使用相同数据”，使其生成曲线来代表所有的色版；
③印刷机补偿曲线目的是要找到印刷机的网点扩大特性，应根据目标网点扩大数据生成补偿曲线。如 175 lpi方圆网点在 50%网点处的扩大率一般控制在 15%左右。

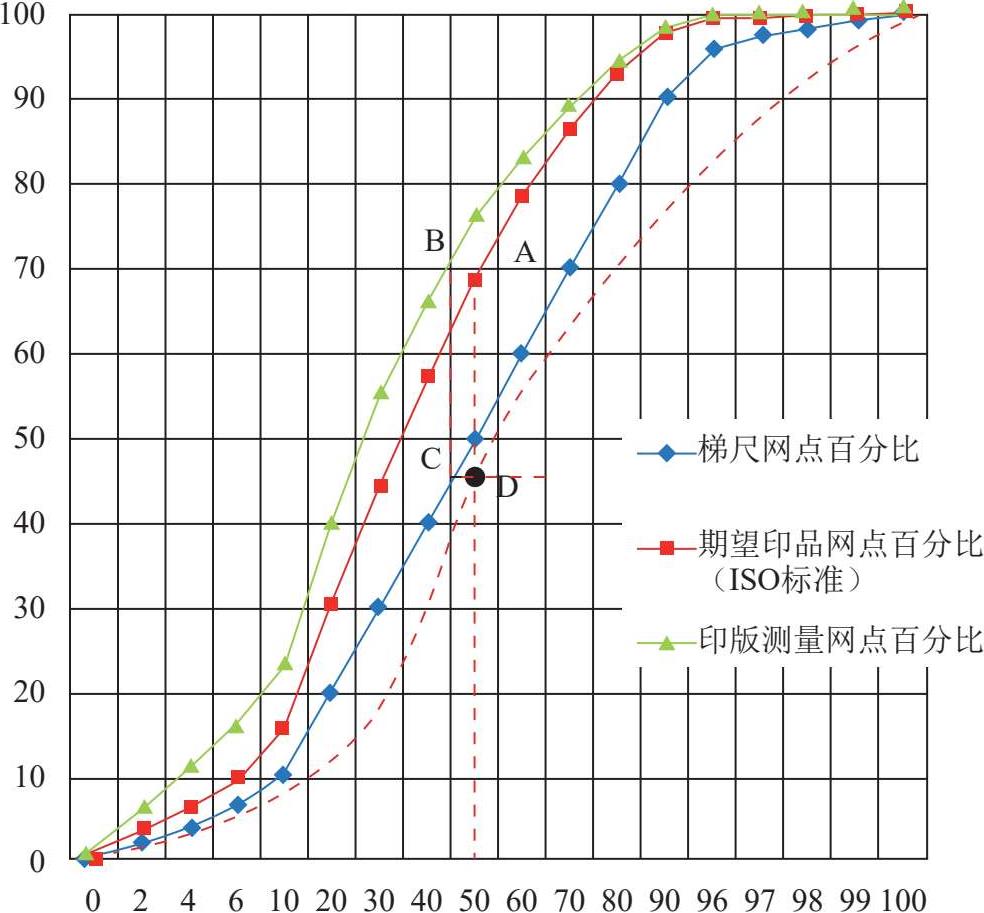

图 2-8 线性补偿曲线
