1.5 标尺、参考线和网格线的设置

标尺、参考线和网格线的设置可以使图像处理变得更加精确。许多实际设计任务中的问题也需要使用标尺和网格线来解决。

1.5.1 标尺的设置

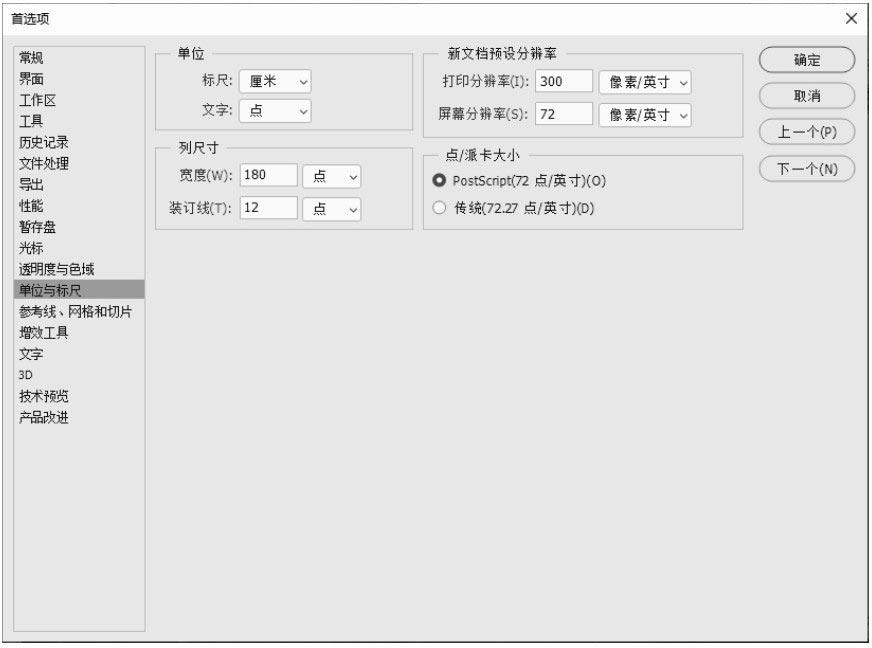

设置标尺可以精确地编辑和处理图像。选择“编辑 > 首选项 > 单位与标尺”命令，弹出“首选项”对话框，如图1-52所示。“单位”选项组用于设置标尺和文字的显示单位，有不同的显示单位可以选择；“列尺寸”选项组可以用列来精确地确定图像的尺寸；“点/派卡大小”选项组则与输出有关。

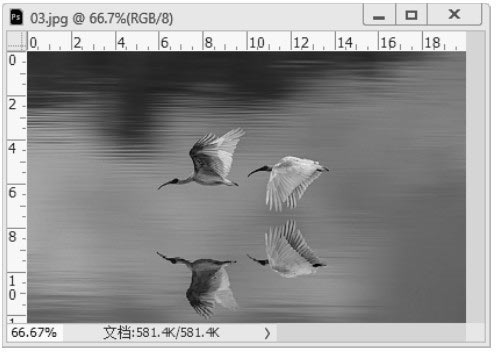

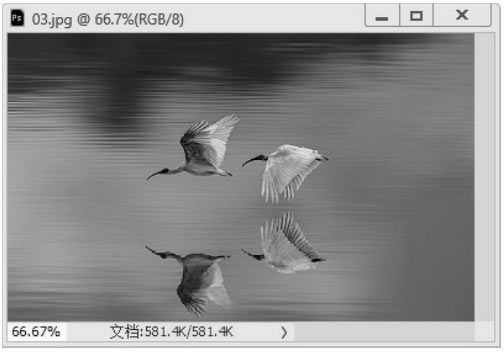

选择“视图 > 标尺”命令，或反复按Ctrl+R组合键，可以显示或隐藏标尺，如图1-53和图1-54所示。

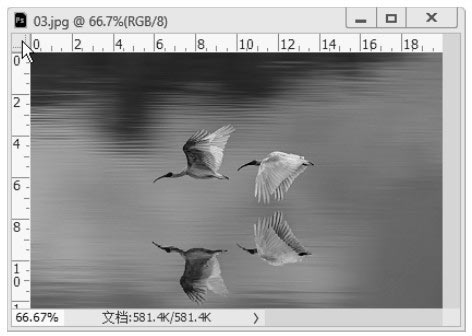

将鼠标指针放在标尺的 x 轴和 y 轴的0点处，如图1-55所示。拖曳鼠标到适当的位置，如图1-56所示，松开鼠标左键，标尺的 x 轴和 y 轴的0点就会移动到鼠标指针所在的位置，如图1-57所示。

1.5.2 参考线的设置

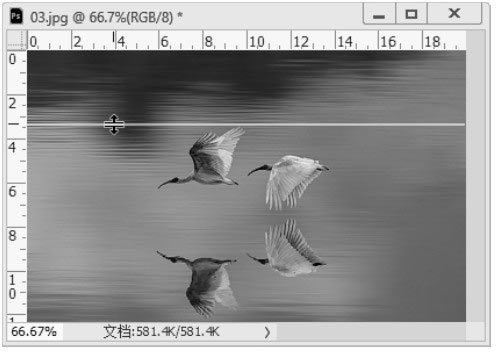

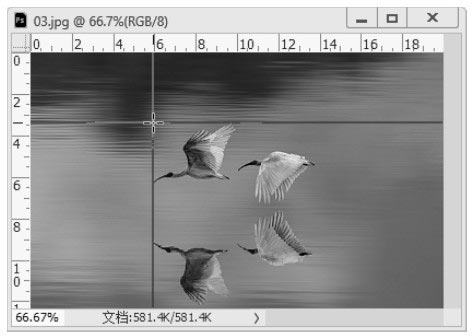

设置参考线可以使图像的编辑更精确。将鼠标指针放在水平标尺上，按住鼠标左键不放，可以拖曳出水平参考线，效果如图1-58所示。将鼠标指针放在垂直标尺上，按住鼠标左键不放，可以拖曳出垂直参考线，效果如图1-59所示。

技巧

按住Alt键，可以从水平标尺中拖曳出垂直参考线，也可以从垂直标尺中拖曳出水平参考线。

选择“视图 > 显示 > 参考线”命令（只有在参考线存在的前提下此命令才能应用），或反复按Ctrl +；组合键，可以显示或隐藏参考线。

选择工具箱中的“移动”工具 ，将鼠标指针放在参考线上，鼠标指针由“移动”工具图标 变为 或 ，拖曳鼠标可以移动参考线。

选择“视图 > 锁定参考线”命令或按 Alt+Ctrl+；组合键，可以将参考线锁定，参考线锁定后便不能被移动。选择“视图 > 清除参考线”命令，可以将参考线清除。

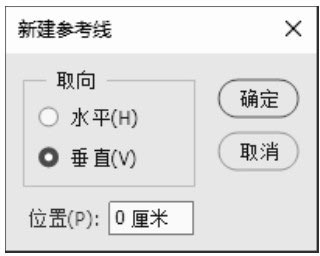

选择“视图 > 新建参考线”命令，弹出“新建参考线”对话框，如图1-60所示，设定好相关参数后单击“确定”按钮，将出现新建的参考线。

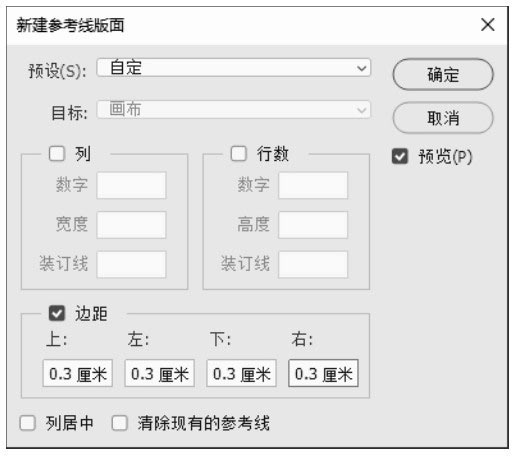

选择“视图 > 新建参考线版面”命令，弹出“新建参考线版面”对话框，如图1-61所示，设定好相关参数后单击“确定”按钮，可以快速地为整个版面添加多条参考线。

提示

在实际制作过程中，要精确设置标尺和参考线，可以在设定标尺和参考线时参考“信息”控制面板中的数值进行设定。

1.5.3 网格线的设置

设置网格线可以更精确地处理图像，设置方法如下。

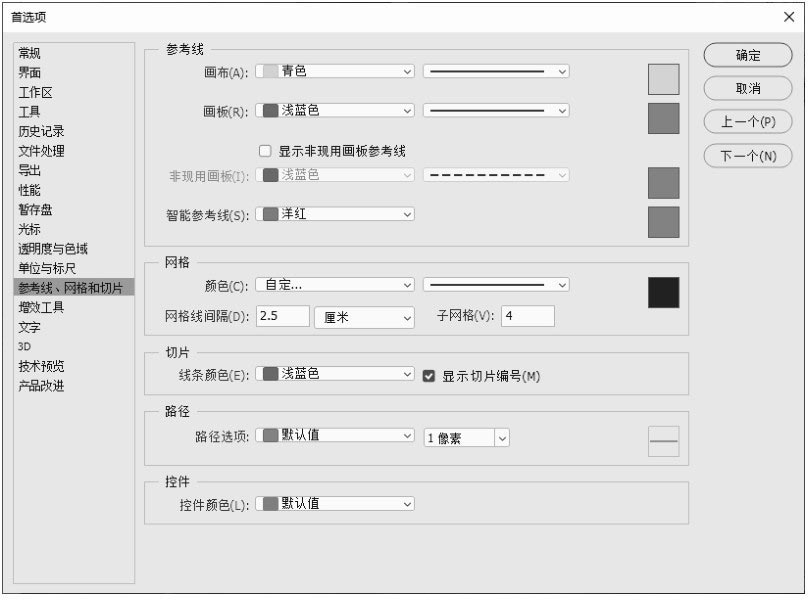

选择“编辑 > 首选项 > 参考线、网格和切片”命令，弹出“首选项”对话框，如图1-62所示。“参考线”选项组用于设定参考线的颜色和样式，“网格”选项组用于设定网格的颜色、样式、网格线间隔和子网格等，“切片”选项组用于设定线条颜色和显示切片编号。

打开一幅图像，显示标尺，效果如图1-63所示，选择“视图 > 显示 > 网格”命令，或反复按Ctrl+’组合键，可以显示或隐藏网格，如图1-64所示。
