MQTT协议是运行在TCP协议栈上的应用层协议，虽然MQTT协议的名称有Message和Queue两个词，但是它并不是像RabbitMQ那样的消息队列，这是初学者最容易搞混的一个问题。与传统的消息队列相比，MQTT协议有以下几点不同。
1）传统消息队列在发送消息前必须先创建相应的队列。在MQTT协议中，不需要预先创建要发布的主题（可订阅的Topic）。
2）传统消息队列中，未被消费的消息会被保存在某个队列中，直到有一个消费者将其消费。在MQTT协议中，如果发布一个没有被任何客户端订阅的消息，这个消息将被直接扔掉。
3）传统消息队列中，一个消息只能被一个客户端获取。在MQTT协议中，一个消息可以被多个订阅者获取，MQTT协议也不支持指定消息被单一的客户端获取。
就像我们之前提到的，MQTT协议的通信是通过发布/订阅的方式来实现的，消息的发布方和订阅方通过这种方式进行解耦，它们之间没有直接的连接，所以需要一个中间方来对信息进行转发和存储。在MQTT协议里，我们称这个中间方为Broker，称连接到Broker的订阅方和发布方为Client。

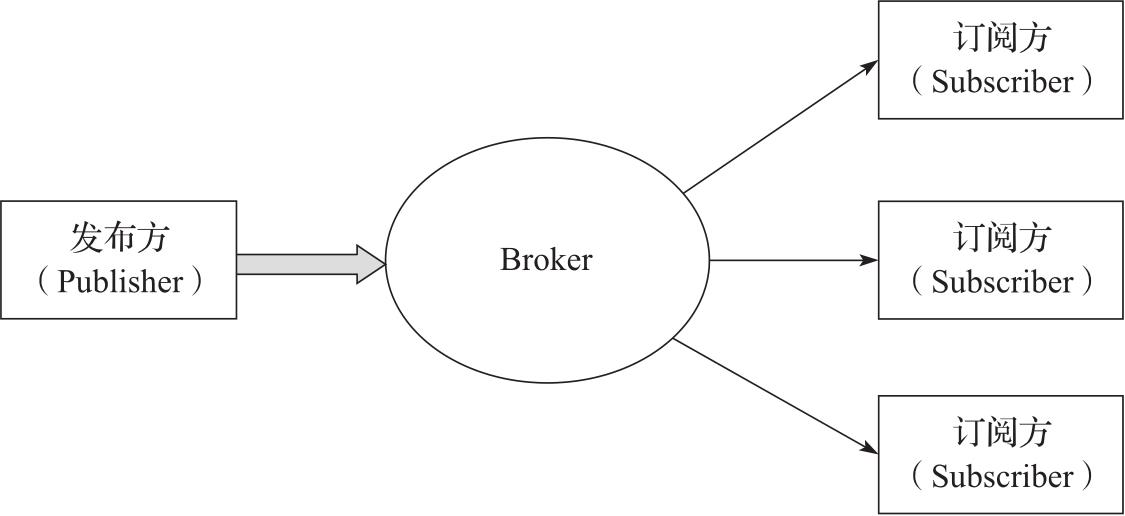

一次典型的MQTT协议消息通信流程如图3-1所示。
图3-1 MQTT协议消息通信流程
1）发布方和订阅方都建立了到Broker的TCP连接。
2）订阅方告知Broker它要订阅的消息主题（Topic）。
3）发布方将消息发送到Broker，并指定消息的主题。
4）Broker接收到消息以后，检查都有哪些订阅方订阅了这个主题，然后将消息发送到这些订阅方。
5）订阅方从Broker获取该消息。
6）如果某个订阅方此时处于离线状态，Broker可以先为它保存此条消息，当订阅方下次连接到Broker的时候，再将这条消息发送到订阅方。
在本书的后续部分，我们将发送方称为Publisher，将订阅方称为Subscriber。
MQTT协议目前有2个常用版本——3.1.1和5.0，支持和使用最广泛的版本是3.1.1。
2017年8月，OASIS MQTT Technical Committee发布了MQTT 5.0草案。2018年，MQTT 5.0正式发布。MQTT 5.0并未改变MQTT协议通信的架构和流程，而是在3.1.1的基础上推出了一些新特性，用来解决3.1.1版本的缺陷和不足，提供更多功能，方便应用的开发。MQTT 5.0并不向下兼容MQTT 3.1.1。
在后续的章节里，我们将基于MQTT 3.1.1版本来详细讲解MQTT的架构和通信的细节，还会详细地讲解MQTT 5.0的新特性。
任何终端，无论是嵌入式设备，还是服务器，只要运行了MQTT协议的库或者代码并连接了MQTT Broker，我们都称其为MQTT Client。Publisher和Subscriber都属于Client。一个Client是Publisher还是Subscriber，只取决于该Client当前的状态——是在发布消息还是在订阅消息。当然，一个Client可以同时是Publisher和Subscriber。
在大多数情况下，我们不需要自己按照MQTT协议规范来实现一个MQTT Client，因为MQTT Client库在很多语言中都有实现，包括Android、Arduino、Ruby、C、C++、C#、Go、iOS、Java、JavaScript以及.NET等。如果你要查看相应语言的库实现，可以查看https://github.com/mqtt/mqtt.github.io/wiki/libraries。图3-2展示了MQTT Client在各个平台上的实现。

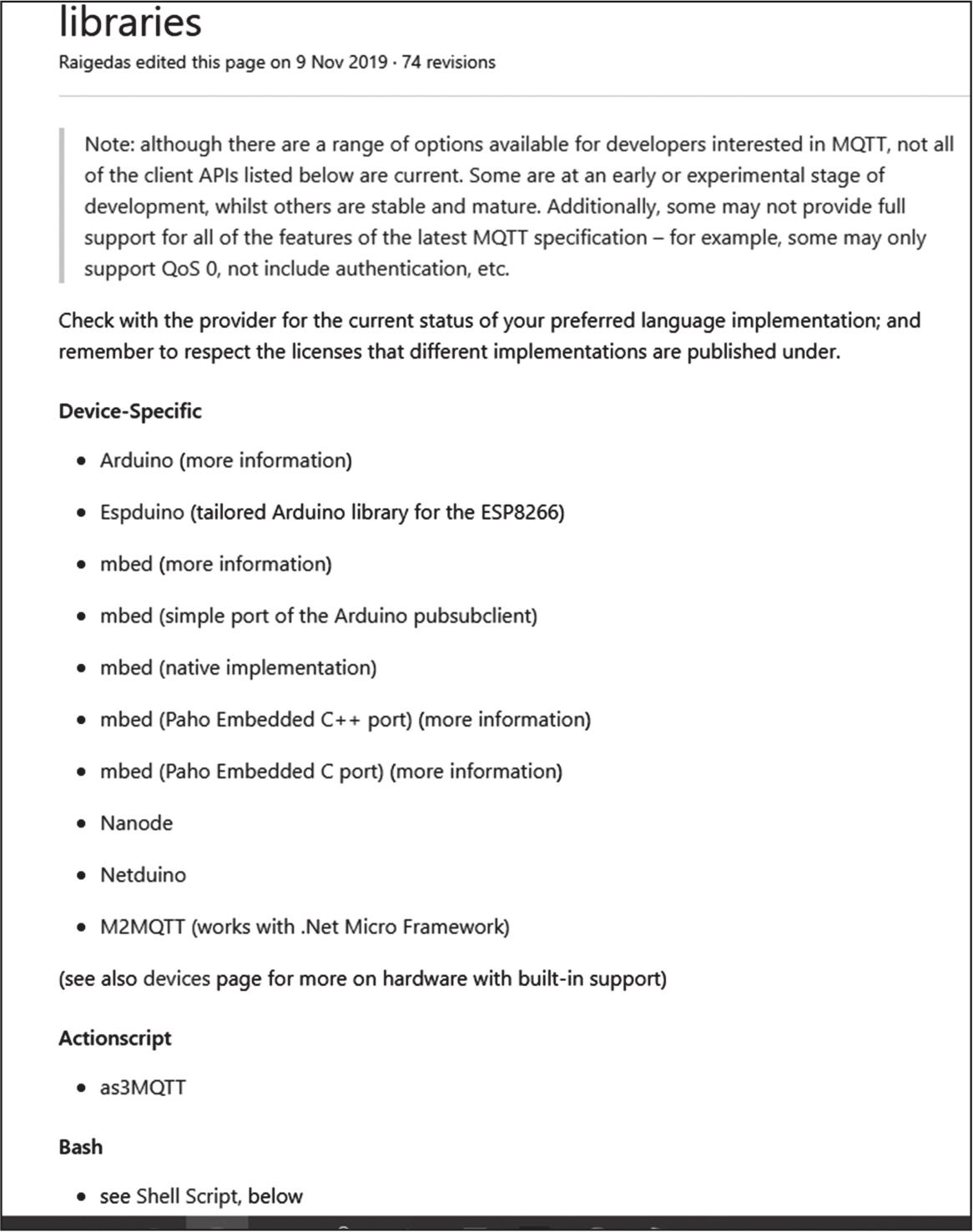

图3-2 MQTT Client在各个平台上的实现
在本书中，我们将使用MQTT Client在Node.js上进行代码演示和开发，首先你需要安装Node.js，然后安装对应的MQTT协议包。
之后就可以在代码中使用MQTT Client的相关功能了。
搭建一个完整的MQTT协议环境，除了需要MQTT Client外，我们还需要一个MQTT Broker。如前文所述，Broker负责接收Publisher的消息，并将消息发送给相应的Subscriber，它是整个MQTT协议订阅/发布的核心。
在实际应用中，一个MQTT Broker还应该提供如下功能：
●可以对Client的接入进行授权，并对Client进行权限控制。
●可以横向扩展，比如集群，满足海量的Client接入。
●有较好的扩展性，可以比较方便地接入现有业务系统。
●易于监控，满足高可用性。
下面列举了几个比较常用的MQTT Broker。
（1）Mosquitto
Mosquitto是一款用C语言编写的开源MQTT Broker，单机配置和运行Mosquitto比较简单，官方并没有集群的解决方案。如果要扩展Mosquitto的功能，比如自定义的验证方式，实现过程比较复杂，对接现有的业务系统等也较为复杂，需要对Mosquitto代码比较熟悉。如果只是想搭建一个测试Broker或者单机验证功能的环境，Mosquitto还是比较合适的，但如果想在生产系统中使用，则需要自行解决集群和扩展的问题。
（2）EMQX
EMQX是由我国开发并提供商业支持的MQTT Broker。EMQX同时提供开源社区版和付费企业版。EMQX是用Erlang语言编写的，官方提供集群解决方案，并可以通过编写插件的方式对Broker的功能进行扩展。EMQX的开发者社区比较活跃，青云提供的物联网套件就是基于EMQX的。在生产系统中使用EMQX已经有几年了，EMQX的性能在笔者看来是很不错的，唯一的缺点就是Erlang这门语言比较小众，而且学习曲线较陡，编写插件的时候可能需要重新学习一门语言。第6章会对EMQX进行详细介绍。
（3）HiveMQ
HiveMQ是用Java编写的MQTT Broker，支持集群，同时也可以通过插件的方式对功能进行扩展。Java语言的受众较广，功能扩展相对简单。不过HiveMQ是闭源的，只有付费企业版。
（4）VerneMQ
VerneMQ是开源的、用Erlang编写的MQTT Broker，且由一家位于瑞士的公司提供商业服务。VerneMQ同样支持集群，并可以使用插件的方式对功能进行扩展。
除了上面提到的几个常用的MQTT Broker，你还可以在https://github.com/mqtt/mqtt.github.io/wiki/servers找到更多的MQTT Broker。
除了自建Broker，我们还可以使用前面提到的阿里云、腾讯云、青云之类的云服务商提供的物联网云平台的MQTT协议服务。
如果只是抱着学习或者测试的目的，我们还可以使用一些公共的MQTT Broker，这里我们先使用一个公共的MQTT Broker（mqtt.eclipse.org）讲解和学习MQTT协议，在后面的章节里，再学习如何搭建一个MQTT Broker。
不同于HTTP，MQTT协议使用的是二进制数据包。MQTT协议的数据包非常简单，一个MQTT协议数据包由固定头（Fix Header）、可变头（Variable Header）、消息体（Payload）这3个部分依次组成。
●固定头：存在于所有的MQTT协议数据包中，用于表示数据包类型及对应标识，表明数据包大小。
●可变头：存在于部分类型的MQTT协议数据包中，具体内容由相应类型的数据包决定。
●消息体：存在于部分MQTT协议数据包中，存储消息的具体数据。
这里我们首先看一下固定头，可变头和消息体将在讲解各种具体类型的MQTT协议数据包的时候详细讨论。

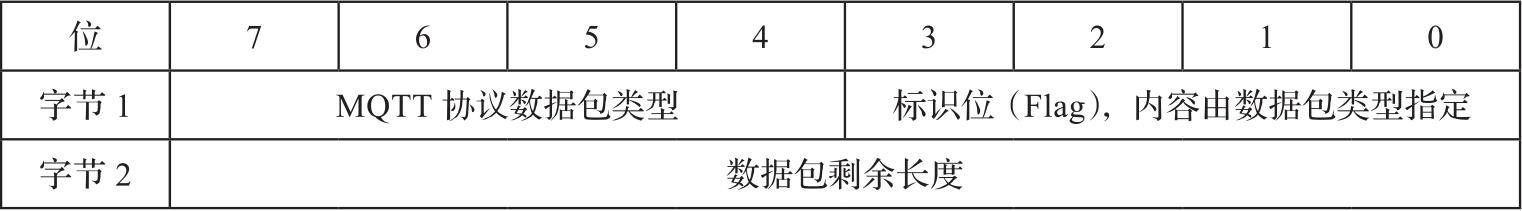

MQTT协议数据包的固定头格式如图3-3所示。
图3-3 MQTT协议数据包的固定头格式
（1）数据包类型

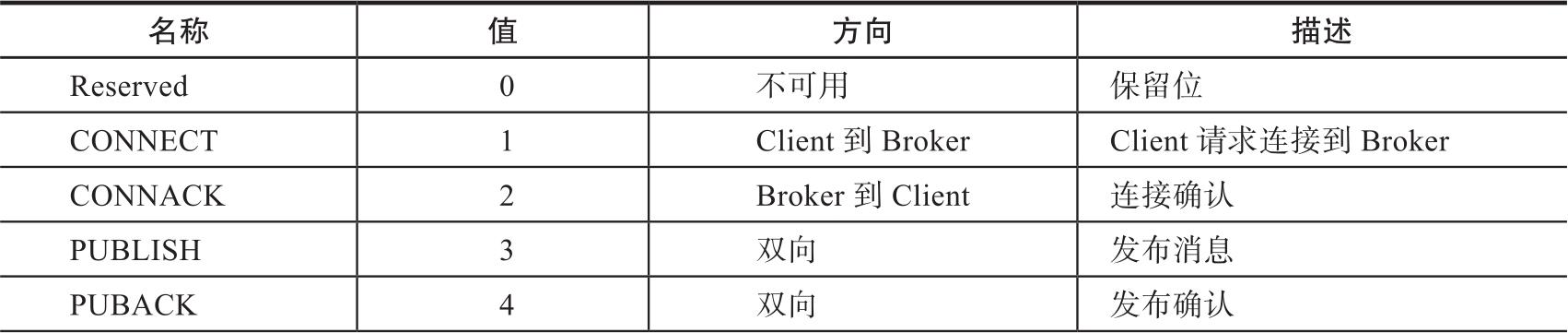

MQTT协议数据包的固定头的第一个字节的高4位用于指定该数据包的类型。MQTT协议数据包类型如表3-1所示。
表3-1 MQTT协议数据包类型

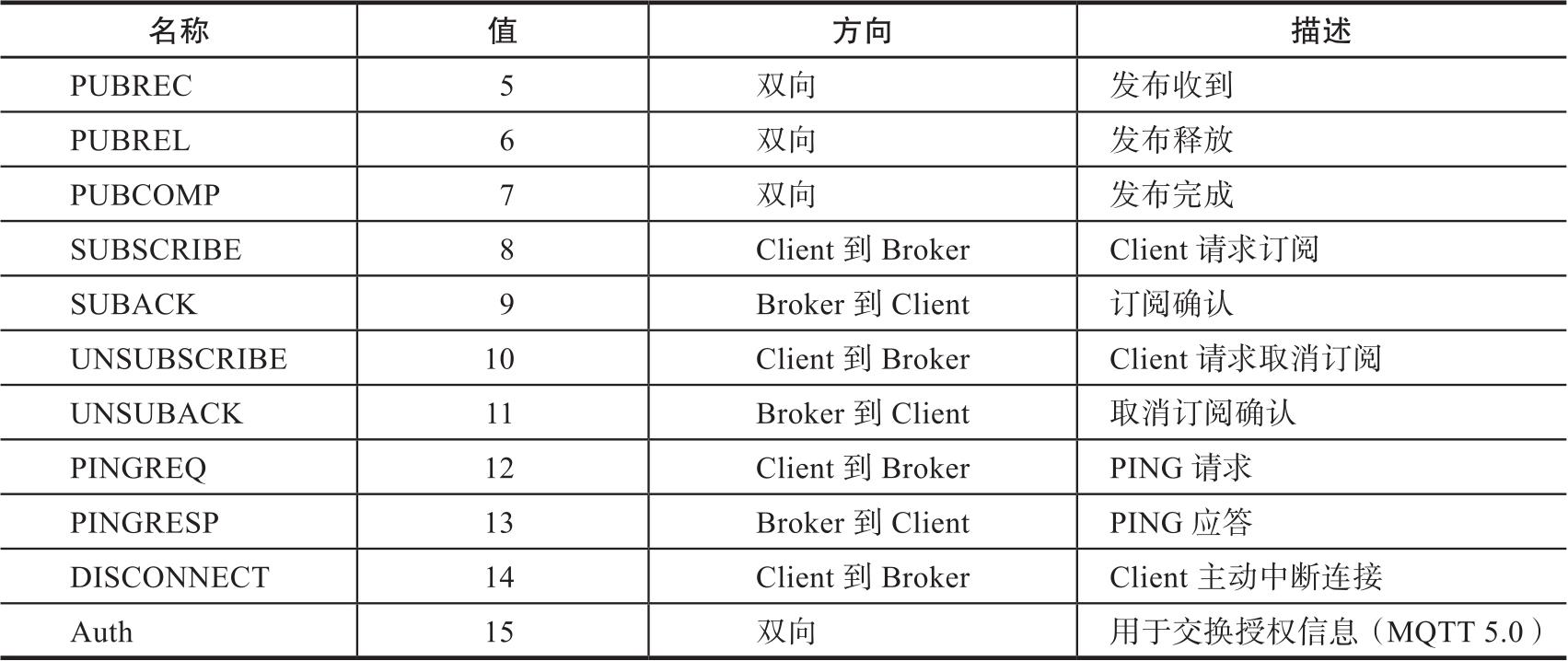

（续）
（2）数据包标识位

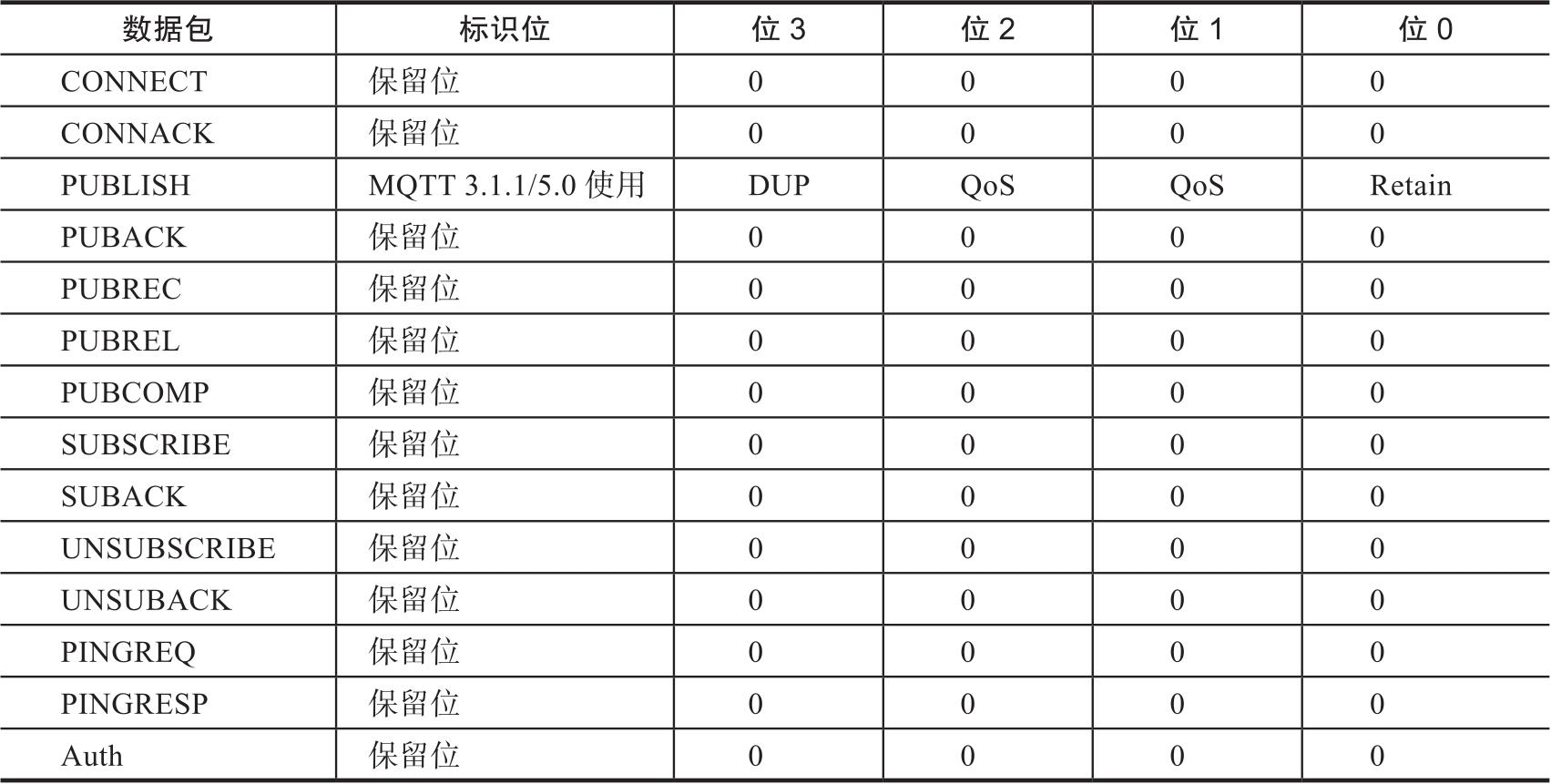

MQTT协议数据包的固定头的第一个字节的低4位用于指定数据包的标识位（Flag）。在不同类型的数据包中，标识位的定义是不一样的，每种数据包对应的标识位如表3-2所示。
表3-2 MQTT协议数据包的固定头的标识位含义
注：DUP、QoS、Retain标识的含义将在后文进行详细讲解。
（3）数据包剩余长度
从固定位的第二个字节开始，是用于标识当前数据包剩余长度的字段，剩余长度等于可变头长度加上消息体长度。
这个字段最少为1个字节，最多为4个字节。其中，每一个字节的最高位叫作延续位（Continuation Bit），用于标识在这个字节之后是否还有一个用于表示剩余长度的字节。剩下的低7位用于标识值，范围为0～127。
例如，剩余长度字段的第一个字节的最高位为1，那么意味着剩余长度至少还有1个字节，然后继续读下一个字节，下一个字节的最高位为0，那么剩余长度字段到此为止，一共2个字节。

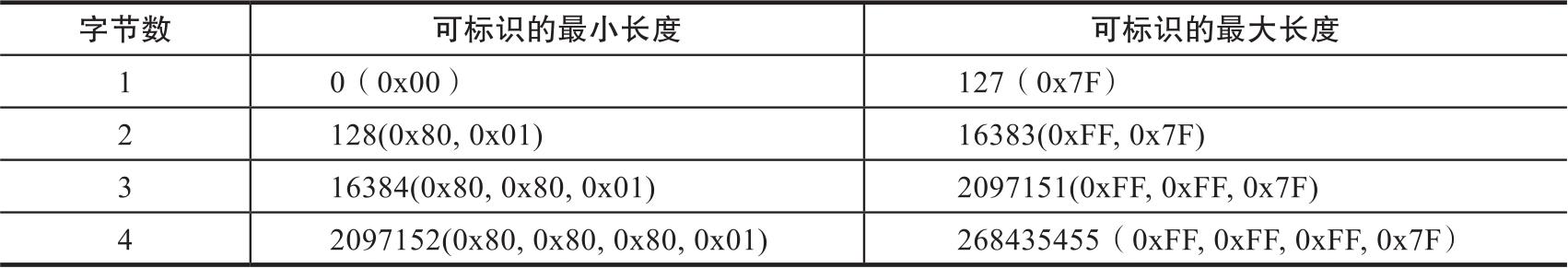

剩余长度字段可标识的数据包长度如表3-3所示。
表3-3 剩余长度字段可标识的数据包长度
所以，4个字节最多可标识的数据包长度为（0xFF，0xFF，0xFF，0x7F）=268435455字节，即256MB，这是MQTT协议中数据包的最大长度。
本章介绍了MQTT协议的通信模型，以及Client和Broker的概念，同时讲解了MQTT协议数据包的格式。接下来，我们将从建立MQTT协议连接开始，详细讲解MQTT协议的规范以及特性，并辅以实例代码。
