第一节
针灸器具改良

一、钩状挑治针

（一）技术背景

挑治疗法是在患者特定部位的皮肤上，用三棱针、圆利针、注射用针头挑断皮下白色纤维样物，以治疗疾病的方法，是中医的一种传统疗法。常用于痔疮、肛裂、肛瘘、肛门瘙痒、脱肛、急慢性前列腺炎、痧证、甲状腺功能亢进、急性结膜炎、睑腺炎、痤疮等病症。

目前挑治疗法使用的器具主要有三棱针、圆利针和注射用针头，这些器具都是直杆直针，很难挑断皮下白色纤维样物，只能反复多次用针，加大了患者的痛苦和皮肤的损伤，并且三棱针、圆利针和注射用针头使用不方便，操作比较难。

（二）研发内容

本研发的目的是提供一种方便使用、容易挑断皮下白色纤维样物的钩状挑治针。

本研发的钩状挑治针，其特征在于，包括手柄和固定连接在手柄上的针体，针体前端的针尖部弯成回钩。为了方便使用，回钩的钩尖处的弯曲下倾角α为30°～45°（图3-1）。

本研发的钩状挑治针使用方法，在治疗时，用本研发的钩状挑治针的针体部分插入皮肤破口，用回钩钩住皮下白色纤维样物，稍微用力往外挑，即可挑断，从而方便治疗，提高疗效，减轻患者痛苦。

本研发结构简单，成本低廉，使用方便，在挑治疗法上具有广阔的应用前景，故申请了实用新型专利（图3-2）。

二、一次性挑针

（一）技术背景

挑治疗法是在患者特定部位的皮肤上，用三棱针、圆利针、注射用针头挑断皮下白色纤维样物，以治疗疾病的方法。

目前挑治疗法使用的器具主要有重复利用的钩状挑治针及一次性三棱针、注射针头，尚缺少钩状挑治针的一次性用具。一次性医疗器材的主要优点是方便和卫生，不存在交叉感染的风险，可以减少医疗机构的消毒工作量，同时简化了操作流程。此外，一次性医疗器材的质量可控性较好，能够保证其在每次使用时的性能。因此，开发一次性挑针是临床应用的迫切需要。

（二）研发内容

本研发的目的是提供一种方便使用、安全卫生、容易挑断皮下白色纤维样物的一次性挑针。

本研发的一次性挑针，其特征在于，包括手柄和针体，在手柄一端设有针体安装槽，针体的一端安装于针体安装槽内，另外一端的针尖部弯成回钩。针体位于针体安装槽内的部分具有若干个针体固位孔，在手柄上相对应的部位具有若干个手柄固位孔，通过固位螺栓穿过手柄固位孔和针体固位孔将针体活动固定在手柄上。针体固位孔优选为两个。回钩的钩尖处的弯曲下倾角α为30°～45°，这个角度是为了更方便使用。手柄优选塑料材料，针体优选金属材料（图3-3）。还具有针套，用于套住针体部分，避免污染（图3-4）。

本研发的一次性挑针使用方法，将针体安于手柄上的针体安装槽内，用固位螺栓将针体活动固定在手柄上，然后用于治疗。在治疗时，用一次性挑针的针体插入皮肤破口，用回钩钩住皮下白色纤维样物，稍微用力往外挑，即可挑断，从而方便治疗、提高疗效，减轻患者痛苦。治疗完毕后，松开固位螺栓，将针体取出扔掉。下次再使用的时候，在手柄上安上新的消毒过的针头即可。本研发的针头是一次性针头，安全性高，符合手术操作所要求的无菌原则，并且不易因使用时间过长而出现回钩变钝、不圆滑或变形等改变。

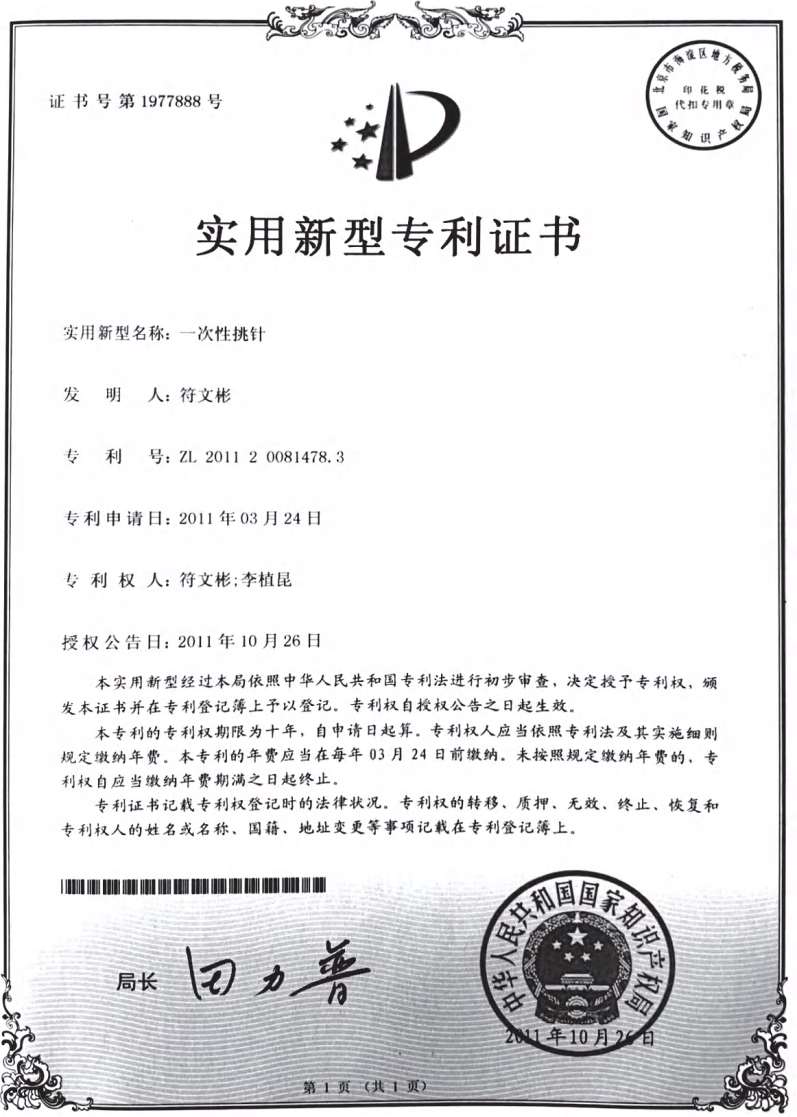

本研发结构简单、使用方便、安全卫生，在挑治疗法上具有广阔的应用前景，故申请了实用新型专利（图3-5）。

1.手柄；2.针体；3.回钩；11.针体安装槽；12.第一固位螺栓；13.第二固位螺栓；21.第一针体固位孔；22.第二针体固位孔。

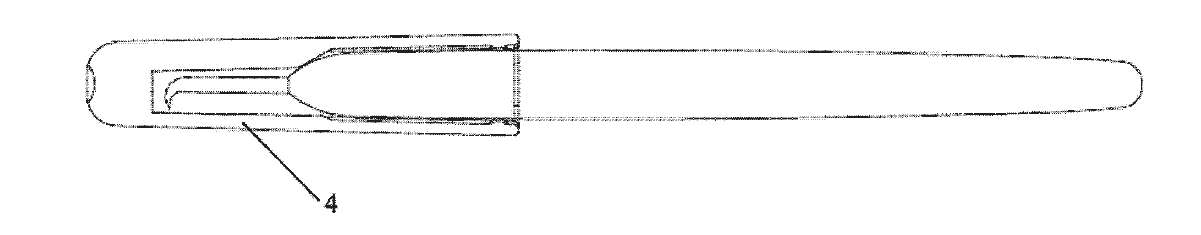

4.针套。

三、精灸艾炷制作器

（一）技术背景

现有的艾炷制作器多采用塑料材质的单板结构，并未配备压棒及双板结构，因艾绒松软，所做小艾炷较为松散，不易成形。另外，现有的艾炷制作器多为较大艾炷的模型，制作小麦粒灸艾炷缺乏相应的器材，不足以实现小麦粒灸艾炷的标准化和普及化。

（二）研发内容

本研发的目的是提供一种艾炷制作效率高、艾炷质量好的精灸艾炷制作器，提高精灸艾炷制作的标准化。

精灸艾炷制作器包括上板、下板和压棒。上板均布有多个填充孔，该填充孔包括上部倒圆锥形的导入孔和下部圆柱形的导向孔。下板均布有与填充孔相匹配的成型孔，该成型孔包括上部倒圆锥形的定型孔和下部圆柱形的顶出孔，且导向孔的孔径等于定型孔的大径。压棒包括连杆，该连杆的一端设有握把，另一端对称设有顶针，顶针的间距等于填充孔的间距。所述上板和下板通过螺栓可拆卸性连接。

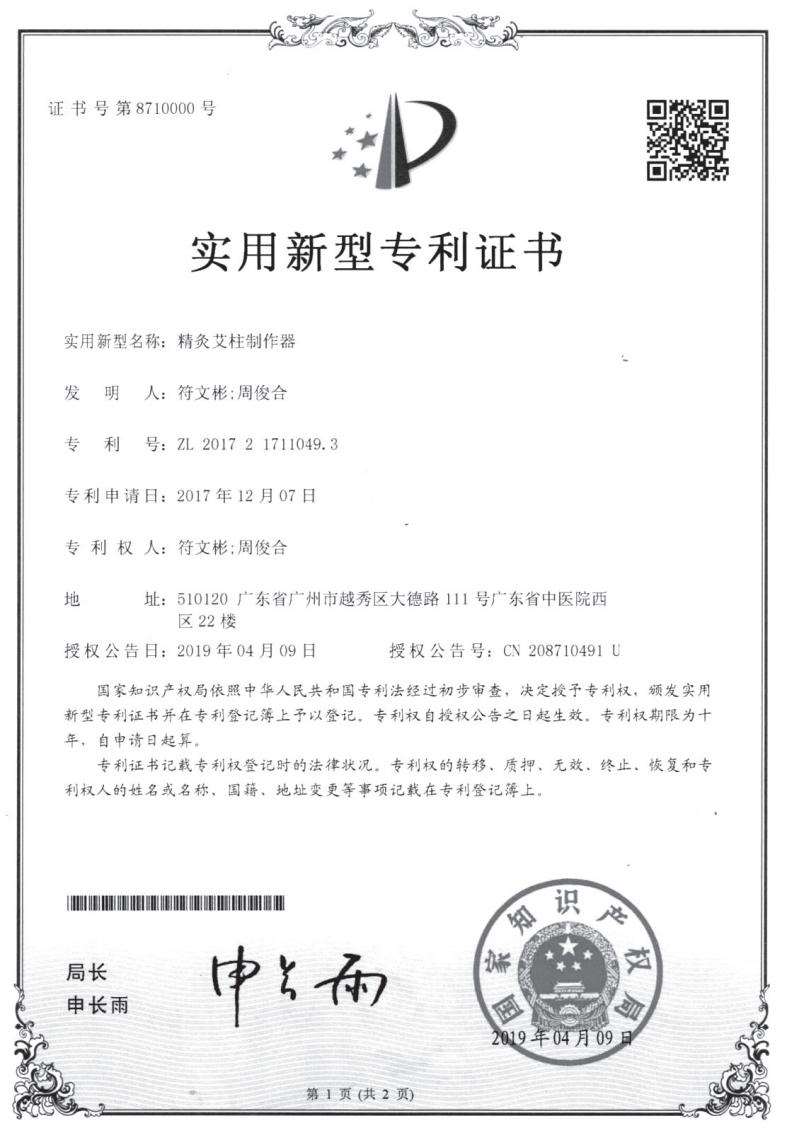

精灸艾炷制作器（图3-6）采用具有不同功能的双板结构，两块板组合在一起可以使其空隙相同切合，此时空隙大的上板用作艾绒填充的通道，借用压棒将艾绒沿其空隙压入下板之中定型，保证精灸艾炷制作的艾炷尺寸大小。通过合理地运用两板块分离切割艾绒的方式，以及压棒的多种用途，可以提高精灸艾炷制作的标准化。本研发申请了实用新型专利（图3-7）。

1.上板；2.下板；3.压棒；4.填充孔；5.成型孔；6.定位孔；7.螺纹孔；31.压棒柄；32.压棒杆；33.压棒头；41.导入孔；42.导向孔；51.定型孔；52.顶出孔。
