第1章
GUI图形的层次结构

在MATLAB中使用纯代码编写GUI的方法适用性非常好，它基于.m或者.mlx脚本文件，几乎用任何版本的MATLAB纯代码生成的GUI都不会出现版本不兼容的问题，这种编写方法结合“使用ASCII表示中文字符”的方法，是非常可靠的GUI编写方法。该方法并没有像GUIDE和App Designer那样流行，因为它需要编程者熟知每种控件的编写代码和属性，在界面排版方面没有在画布上拖放控件直观、快捷，但是该方法容易入门，使用相对简单。本书将每个控件用到的属性一一列出并对其做解释，方便读者查询和使用。

下面3个示例演示了采用代码编写GUI的不同属性设置。

下面一段代码展示了按钮随着窗口大小的改变而改变，起到这个作用的关键字为'Units', 'normalized'，这是一对名值（Name,Value）参数对，逗号前面为属性名，后面是该属性的值。Units为单位（大小的量度），normalized的意思为归一化。

f1=figure('Units', 'centimeters', …
    'position',[2 6 6 6],'menubar','none', …
    'numbertitle','off','resize','on');
str='<html>会当凌绝顶，<br>一览众山小。</html>';
h1=uicontrol('Style', 'pushbutton', …
    'Units', 'normalized','FontSize', 12, …
    'position', [0.2 0.4 0.6 0.3], 'string', str);

运行结果如图1-1所示。

图1-1　运行结果（1）

Units属性指定为表1-1中的一个值。

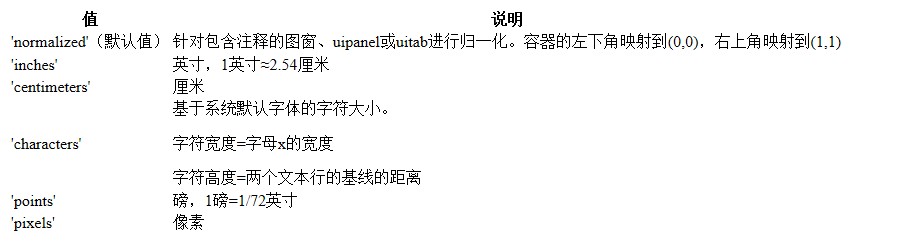

表1-1　Units属性的值及说明

Position属性的值[left bottom width height]代表[与父容器左边的距离与父容器底边的距离该控件的长度该控件的高度]。

无论采用什么单位，生成的对象的位置都是以父容器左下角为基准进行测量的。

Units属性会影响Position属性。如果编程者更改Units属性的值，则比较好的做法是在完成该段代码运行后将其恢复为默认值，以便不影响其他假定Units属性为默认值的函数。

如果编程者在创建对象时以名值参数对的形式指定Position属性和Units属性，则指定顺序很重要。如果想用特定单位定义位置，则必须在设置Position属性之前设置Units属性。

下面一段代码展示了单位为厘米，并且增加了前景色为蓝色、字体为斜体的示例。如果不指定父容器，则MATLAB给出默认的父容器，该父容器的大小可以在命令行窗口输入f=get (figure); f.Position语句来获取。运行结果如图1-2所示。

str='<html>欲穷千里目，<br>更上一层楼。</html>';
h2=uicontrol('Style', 'pushbutton', 'FontSize', 12, …
    'Units', 'centimeters','position', [3,3,3,2], …
    'string', str,'ForegroundColor','blue', …
    'FontAngle','Italic');

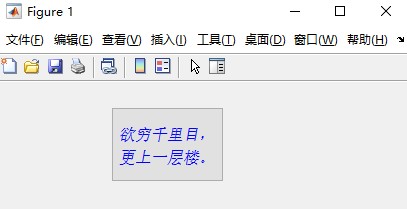

图1-2　运行结果（2）

下面一段代码展示了颜色设置的另一种方式——用矩阵代表颜色。运行结果如图1-3所示。

str='<html>欲穷千里目，<br>更上一层楼</html>';
h3=uicontrol('Style', 'pushbutton', …
    'FontSize', 12,'String', str);
h3.Position=[50 50 150 80];
set(h3,'ForegroundColor',[1,0,1]);

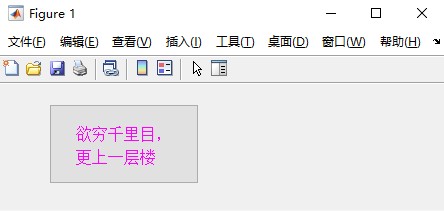

图1-3　运行结果（3）

从上面的示例可以看出，代码不仅可以写为一句长代码，也可以分段书写。

上面的示例涉及图形对象、图形对象句柄、图形对象属性、图形句柄操作等内容。
