3.1　设置绘图环境

在AutoCAD中，可以使用相关命令对图形单位和图形边界以及工作工件进行具体设置。

3.1.1　图形单位设置

1.执行方式

命令行：DDUNITS（或UNITS）

菜单：格式→单位

2.操作步骤

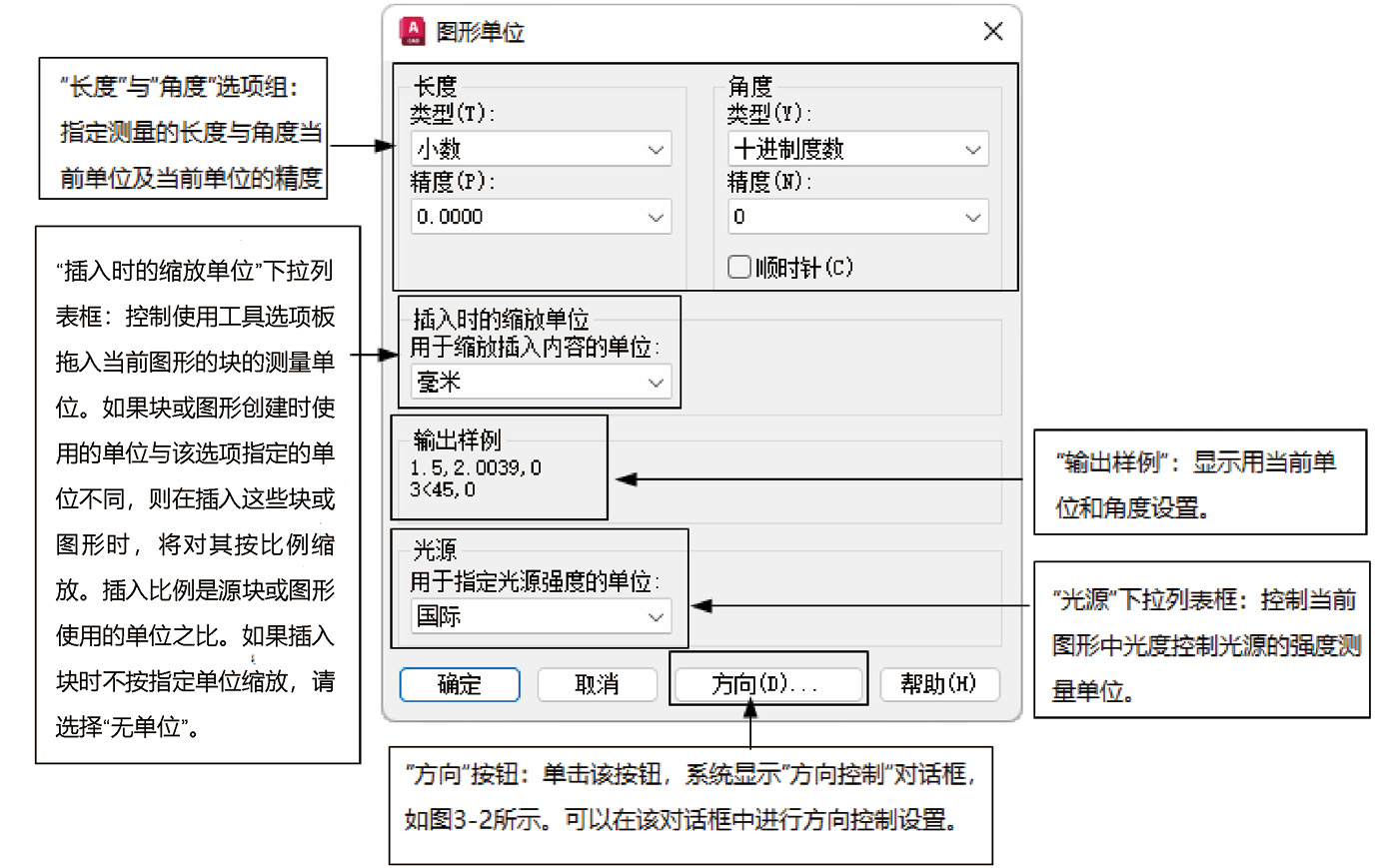

执行上述命令后，弹出“图形单位”对话框，如图3-1所示。该对话框用于定义单位和角度格式。

3.1.2　图形边界设置

1.执行方式

命令行：LIMITS

菜单：格式→图形界限

2.操作步骤

命令：LIMITS↙
重新设置模型空间界限：
指定左下角点或[开（ON）/关（OFF）]<0.0000,
0.0000>：（输入图形边界左下角的坐标后，按回车键）
指定右上角点<12.0000,90000>：（输入图形边界右上角的坐标后，按回车键）

3.选项说明

（1）开（ON）：使绘图边界有效。系统在绘图边界以外拾取的点视为无效。

（2）关（OFF）：使绘图边界无效。用户可以在绘图边界以外拾取点或实体。

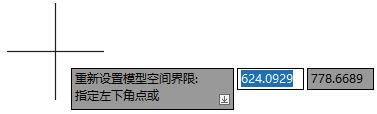

（3）动态输入角点坐标：可以直接在屏幕上输入角点坐标，输入横坐标值后，按“，”键，接着输入纵坐标值，如图3-3所示。也可以在十字光标位置直接单击，确定角点位置。
