2.4　点命令

AutoCAD中有多种关于点的表示方式，用户可以根据需要进行设置。

2.4.1　点

1.执行方式

命令行：POINT

菜单：绘图→点→单点或多点

工具栏：绘图→点

功能区：单击“默认”选项卡的“绘图”面板中的“多点”按钮

2.操作步骤

命令：POINT↙
当前点模式：PDMODE=0　PDSIZE=0.0000
指定点：（指定点所在的位置）

3.选项说明

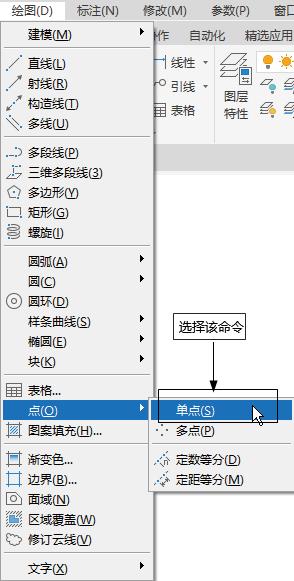

（1）通过菜单进行操作时（如图2-37所示），“单点”命令表示只输入一个点，“多点”命令表示输入多个点。

（2）可以打开状态栏中的“对象捕捉”开关设置点捕捉模式，帮助用户拾取点。

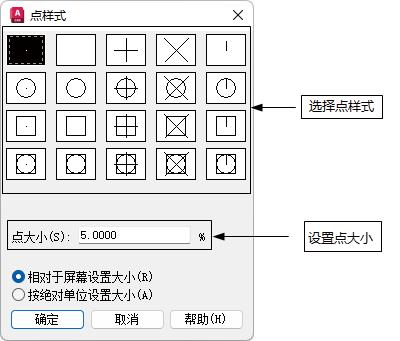

（3）点在图形中的表示样式，共有20种。可通过“DDPTYPE”命令进行设置或选择菜单命令：“格式”→“点样式”，在弹出“点样式”对话框中设置，如图2-38所示。

2.4.2　等分点

1.执行方式

命令行：DIVIDE（缩写名：DIV）

菜单：绘图→点→定数等分

功能区：单击“默认”选项卡的“绘图”面板中的“定数等分”按钮

2.操作步骤

命令：DIVIDE↙
选择要定数等分的对象：（选择要等分的实体）

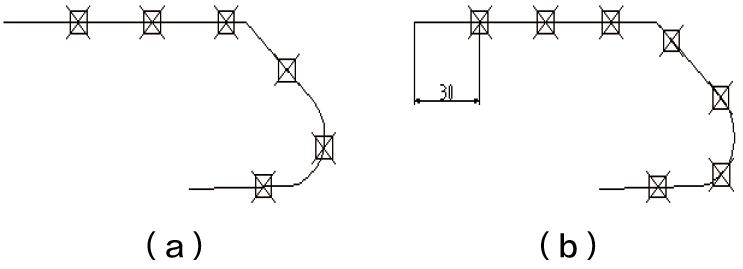

输入线段数目或[块（B）]：[指定实体的等分数，绘制结果如图2-39（a]

3.选项说明

（1）等分数范围2～32767。

（2）在等分点处，按当前点样式的设置画出等分点。

（3）在第二提示行选择“块（B）”选项时，表示在等分点处插入指定的块（BLOCK）。

2.4.3　测量点

1.执行方式

命令行：MEASURE（缩写名：ME）

菜单：绘图→点→定距等分

功能区：单击“默认”选项卡的“绘图”面板中的“定距等分”按钮

2.操作步骤

命令：MEASURE↙
选择要定距等分的对象：（选择要设置测量点的实体）
指定线段长度或[块（B）]：[指定分段长度，绘制结果如图2-39（b）所示]

3.选项说明

（1）设置的起点一般指的是指定线的绘制起点。

（2）在第二提示行选择“块（B）”选项时，表示在测量点处插入指定的块。

（3）在等分点处，按当前点样式的设置，画出等分点。

（4）最后一个测量段的长度不一定等于指定分段长度。

2.4.4　实例——绘制棘轮

绘制如图2-40所示的棘轮。

实例操作步骤

单击“绘图”工具栏中的“圆”按钮 ，绘制半径分别为90、60、40的同心圆，如图2-41所示。

设置点样式。选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中选择“X”样式。

等分圆。命令行提示与操作如下。

命令：DIVIDE↙
选择要定数等分的对象：（选取R90圆）
输入线段数目或[块（B）]：12↙

等分R90和R60圆，结果如图2-42所示。

单击“绘图”工具栏中的“直线”按钮 ，连接3个等分点，如图2-43所示。

使用相同方法连接其他点，使用Delete键删除多余的点、圆以及圆弧，最终结果如图2-40所示。 KDTeB+SMZlZb4zXnfrlH36StfwleNpXs18O6OZ4/ON826USyWFtHC2wLIggsm02V
