平面图形命令包括“矩形”命令和“多边形”命令。
命令行：RECTANG（缩写名：REC）
菜单：绘图→矩形
工具栏：绘图→矩形
功能区：单击“默认”选项卡的“绘图”面板中的“矩形”按钮
命令：RECTANG↙ 指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（指定一点） 指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：
（1）第一个角点：通过指定两个角点确定矩形，如图2-24（a）所示。

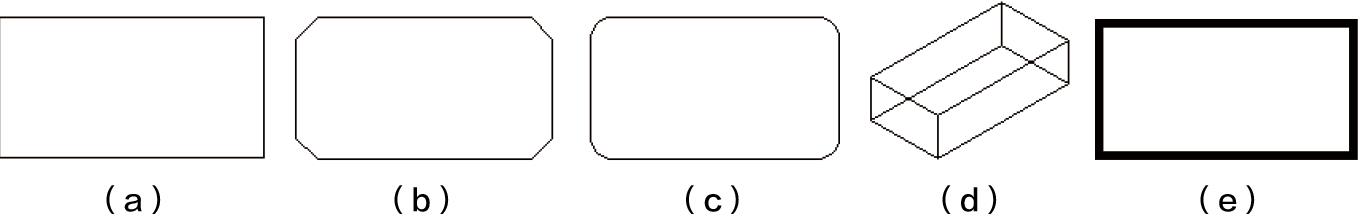

图2-24 绘制矩形
（2）尺寸（D）：使用长和宽创建矩形。第二个指定点用于将矩形定位在与第一个角点相关的4个位置之一。
（3）倒角（C）：指定倒角的角度和距离，绘制带倒角的矩形［如图2-24（b）所示］，每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同。其中，第一个倒角距离是指角点逆时针方向的倒角距离，第二个倒角距离是指角点顺时针方向的倒角距离。
（4）标高（E）：指定矩形的标高（ Z 坐标），即把矩形画在和 XOY 坐标面平行的平面上，并作为后续矩形的标高值。
（5）圆角（F）：指定圆角半径，绘制带圆角的矩形，如图2-24 （c）所示。
（6）厚度（T）：指定矩形的厚度，如图2-24 （d）所示。
（7）宽度（W）：指定线宽，如图2-24 （e）所示。
（8）面积（A）：指定面积和长或宽的大小创建矩形。选择该项，系统提示：
输入以当前单位计算的矩形面积<20.0000>：（输入面积值） 计算矩形标注时依据[长度（L）/宽度（W）]<长度>：（按回车键或输入W） 输入矩形长度<4.0000>：（指定长度或宽度）
指定长度或宽度后，系统自动计算另一个宽度或长度，并绘制出矩形。如果矩形被倒角或圆角，则长度或宽度计算中会考虑此设置，如图2-25所示。
图2-25 按面积绘制矩形
（9）旋转（R）：旋转所绘制矩形的角度。选择该项，系统提示如下。
指定旋转角度或[拾取点（P）]<45>：（指定角度） 指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（指定另一个角点或选择其他选项）
指定旋转角度后，系统按指定角度创建矩形，如图2-26所示。
图2-26 按指定旋转角度创建矩形
绘制如图2-27所示的方头平键1。

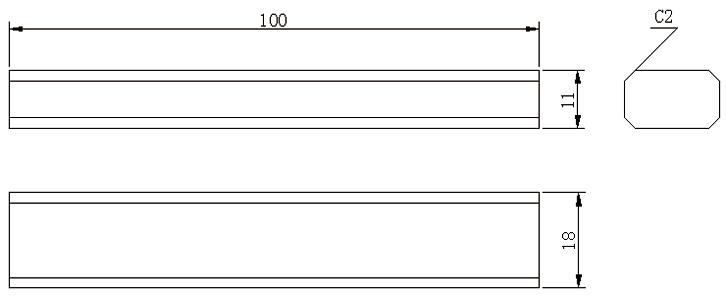

图2-27 方头平键1
单击“绘图”工具栏中的“矩形”按钮
，绘制主视图外形。命令行提示与操作如下。
命令：RETANG↙ 指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0,30↙ 指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@100,11↙
结果如图2-28所示。
图2-28 绘制主视图外形
单击“绘图”工具栏中的“直线”按钮
，绘制主视图两条棱线。一条棱线端点的坐标值为（0,32）和（@100,0），另一条棱线端点的坐标值为（0,39）和（@100,0），结果如图2-29所示。
图2-29 绘制主视图棱线
单击“绘图”工具栏中“构造线”按钮
，绘制构造线，命令行提示与操作如下。
命令：XLINE↙ 指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：（指定主视图左边竖线上一点） 指定通过点：（指定竖直位置上一点） 指定通过点：↙
用同样方法绘制右边竖直构造线，如图2-30所示。
图2-30 绘制竖直构造线
分别单击“绘图”工具栏中的“矩形”按钮
和“直线”按钮
，绘制俯视图。命令行提示与操作如下。
命令：RETANG↙ 指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0,0↙ 指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@100,18↙
接着绘制两条直线，端点分别为{（0,2），（@100,0）}和{（0,16），（@100,0）}，结果如图2-31所示。
图2-31 绘制俯视图
单击“绘图”工具栏中的“构造线”按钮
，绘制左视图构造线。命令行提示与操作如下。
命令：XLINE↙ 指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：H↙ 指定通过点：（指定主视图上右上端点） 指定通过点：（指定主视图上右下端点） 指定通过点：（捕捉俯视图上右上端点） 指定通过点：（捕捉俯视图上右下端点） 指定通过点：↙ 命令：↙（按回车键表示重复绘制构造线命令） 指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：A↙ 输入构造线的角度（0）或[参照（R）]：-45↙ 指定通过点：（任意指定一点） 指定通过点：↙ 命令：XLINE↙ 指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：V↙ 指定通过点：（指定斜线与第三条水平线的交点） 指定通过点：（指定斜线与第四条水平线的交点）
结果如图2-32所示。

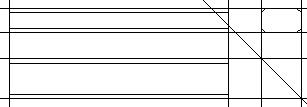

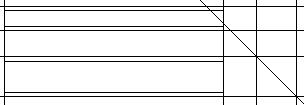

图2-32 绘制左视图构造线
设置矩形两个倒角距离为2，绘制左视图。命令行提示与操作如下：
命令：RECTANG↙ 指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：c 指定矩形的第一个倒角距离<0.0000>：2（指定主视图上右上端点） 指定矩形的第二个倒角距离<2.0000>：（指定主视图上右上第二个端点） 指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]： 指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：
结果如图2-33所示。
图2-33 绘制左视图
删除构造线，最终结果如图2-27所示。
命令行：POLYGON
菜单：绘图→多边形
工具栏：绘图→多边形
功能区：单击“默认”选项卡的“绘图”面板中的“多边形”按钮
命令：POLYGON↙ 输入侧面数<4>：（指定多边形的边数，默认值为4。） 指定正多边形的中心点或[边（E）]：（指定中心点） 输入选项[内接于圆（I）/外切于圆（C）]<I>：[指定是内接于圆或外切于圆，I表示内接，如图2-30（a） 所示，C表示外切，如图2-30（b）所示] 指定圆的半径：（指定外接圆或内切圆的半径）
如果选择“边”选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图2-34（c）所示。

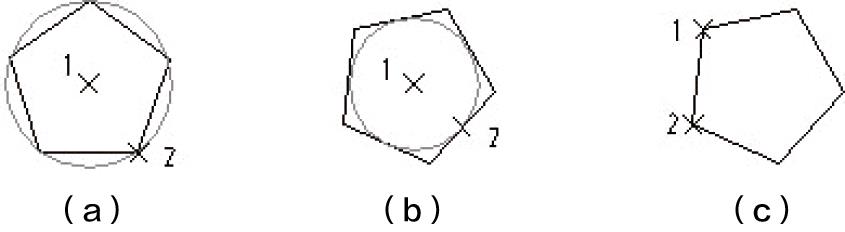

图2-34 画正多边形
绘制如图2-35所示的八角凳。
图2-35 绘制八角凳
单击“绘图”工具栏中的“多边形”按钮
，绘制多边形外轮廓线。命令行提示如下。
命令：POLYGON↙ 输入侧面数<4>：8↙ 指定正多边形的中心点或[边（E）]：0,0↙ 输入选项[内接于圆（I）/外切于圆（C）]<I>：c↙ 指定圆的半径：100↙（绘制结果如图2-36所示） 命令：↙ 输入侧面数<8>：↙ 指定正多边形的中心点或[边（E）]：0,0↙ 输入选项[内接于圆（I）/外切于圆（C）]<C>：I↙ 指定圆的半径：100↙
重复该命令，绘制内轮廓线。命令行提示如下。
命令：↙ 输入侧面数<8>：↙ 指定正多边形的中心点或[边（E）]：0,0↙ 输入选项[内接于圆（I）/外切于圆（C）]<C>：I↙ 指定圆的半径：100↙
最终结果如图2-36所示。
图2-36 绘制轮廓线图
