圆类命令主要包括“圆”“圆弧”“圆环”“椭圆”“椭圆弧”“圆环”命令，圆类命令是AutoCAD中最简单的曲线命令。
命令行：CIRCLE
菜单：绘图→圆
工具栏：绘图→圆
功能区：单击“默认”选项卡的“绘图”面板中的“圆”按钮
命令：CIRCLE↙ 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：（指定圆心） 指定圆的半径或［直径（D）］：（直接输入半径数值或用鼠标指定半径长度） 指定圆的直径<默认值>：（输入直径数值或用鼠标指定直径长度）
（1）三点（3P）：用圆周上指定的3点画圆。
（2）两点（2P）：用指定的两点为直径画圆。
（3）切点、切点、半径（T）：先指定两个相切对象，后给出半径画圆。图2-9给出了以“切点、切点、半径”方式绘制圆的各种情形（其中，加黑的圆为最后绘制的圆）。
图2-9 圆与另外两个对象相切的各种情形
（4）相切、相切、相切（A）：“绘图”的“圆”子菜单中多了一种“相切、相切、相切”的方法，当选择此方式时（见图2-10），系统提示如下。
指定圆上的第一个点：_tan到：（指定相切的第一个圆弧） 指定圆上的第二个点：_tan到：（指定相切的第二个圆弧） 指定圆上的第三个点：_tan到：（指定相切的第三个圆弧）

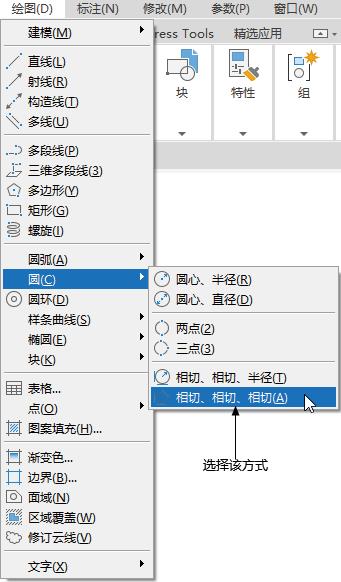

图2-10 绘制圆的菜单方法
绘制图2-11所示连环圆图形。

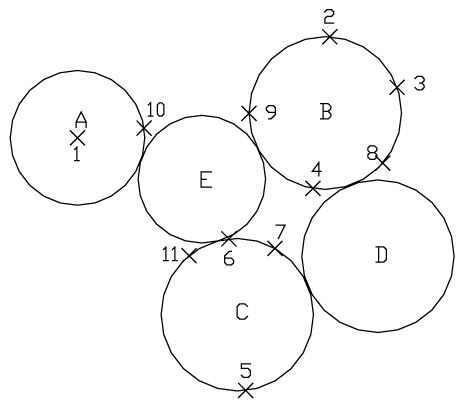

图2-11 连环圆
命令：CIRCLE↙ 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：150，160（1点）↙ 指定圆的半径或［直径（D）］：40↙（绘制出A圆） 命令：CIRCLE↙ 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：3P↙（以三点法绘制圆，或在动态输入模式下按“↓”键，打开动态菜单，选择“三点”方式，如图2-12所示）
图2-12 动态菜单
指定圆上的第一点：300，220↙（2点） 指定圆上的第二点：340，190↙（3点） 指定圆上的第三点：290，130↙（4点）（绘制出B圆） 命令：CIRCLE↙ 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：2P↙（两点法绘制圆） 指定圆直径的第一个端点：250，10↙（5点） 指定圆直径的第二个端点：240，100↙（6点）（绘制出C圆） 命令：CIRCLE↙ 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：T↙（以“相切、相切、半径”方式绘制中间的圆，并自动打开“切点”捕捉功能） 在对象上指定一点作圆的第一条切线：（在7点附近选中C圆） 在对象上指定一点作圆的第二条切线：（在8点附近选中B圆） 指定圆的半径：<45.2769>：45↙（绘制出D圆） 命令：CIRCLE（选择“绘图/圆/相切、相切、相切”命令） 指定圆的圆心或［三点（3P）/两点（2P）/切点、切点、半径（T）］：3P 指定圆上的第一点：（单击状态栏上的“对象捕捉”按钮，关于“对象捕捉”功能，第4章将具体介绍）_tan到（9点） 指定圆上的第二点：_tan到（10点） 指定圆上的第三点：_tan到（11点）（绘制出E圆）
命令行：ARC（缩写名：A）
菜单：绘图→圆弧
工具栏：绘图→圆弧
功能区：单击“默认”选项卡的“绘图”面板中的“圆弧”按钮
命令：ARC↙ 指定圆弧的起点或[圆心（C）]：（指定起点） 指定圆弧的第二点或[圆心（C）/端点（E）]：（指定第二点） 指定圆弧的端点：（指定端点）
（1）用命令方式画圆弧时，可以根据系统提示选择不同的方式，具体功能和用“绘制”菜单的“圆弧”子菜单提供的11种方式相似，如图2-13所示。

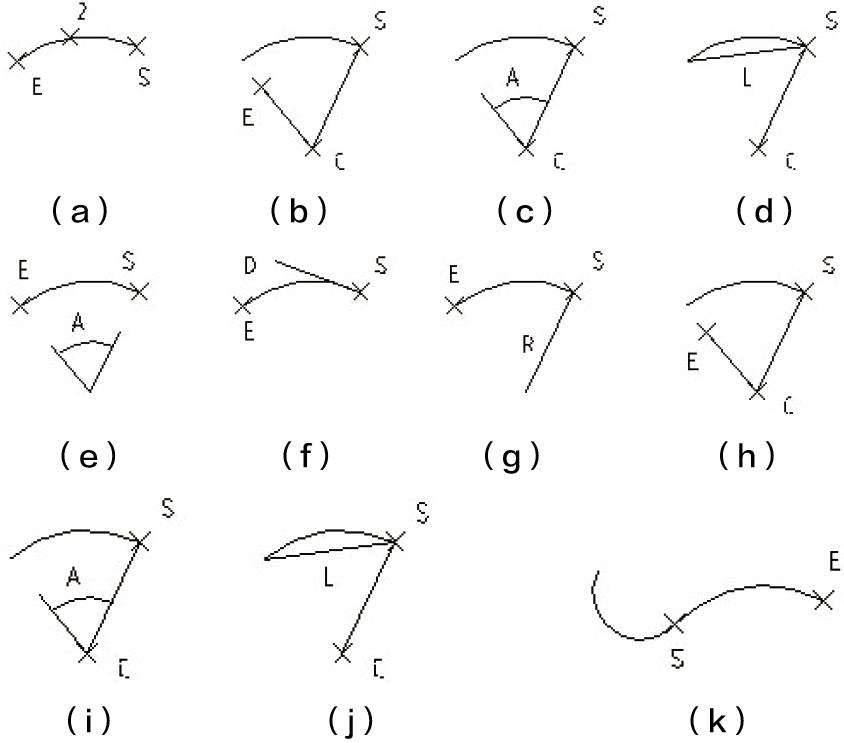

图2-13 11种绘制圆弧的方法
（2）需要强调的是，使用“继续”方式绘制的圆弧与上一线段或圆弧相切，会继续画圆弧段，因此只需提供端点即可。
绘制如图2-14所示的小靠背椅。
图2-14 小靠背椅
单击“绘图”工具栏中的“直线”按钮
，任意指定一点为线段起点，以点（@0,-140）为终点绘制一条线段。
单击“绘图”工具栏中的“圆弧”按钮
，绘制圆弧。命令行提示如下：
命令：ARC↙ 指定圆弧的起点或[圆心（C）]：（指定刚绘制线段的下端点） 指定圆弧的第二点或[圆心（C）/端点（E）]：（@250,-250） 指定圆弧的端点：（@250,250）
结果如图2-15所示。

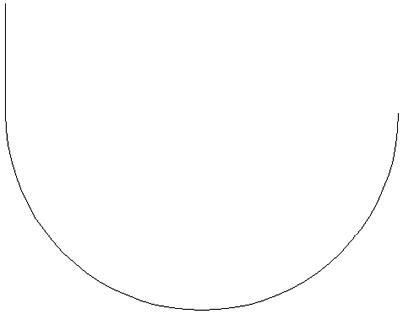

图2-15 绘制圆弧
单击“直线”按钮
，以刚绘制的圆弧的右端点为起点，以点（@0，140）为终点绘制一条线段。结果如图2-16所示。

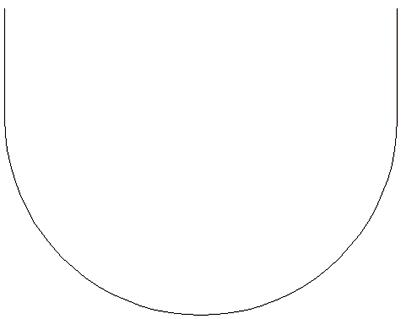

图2-16 绘制直线
单击“直线”按钮
，分别以刚绘制的两条线段的上端点为起点，分别以点（@50，0）和点（@-50，0）为终点绘制两条水平线段，结果如图2-17所示。单击“直线”按钮
，分别以刚绘制的两条水平线段的终点为起点，以点（@0，-140）为终点绘制两条竖直线段。
图2-17 绘制线段
单击“绘图”工具栏中的“圆弧”按钮
，绘制圆弧。命令行提示如下：
命令：ARC↙ 指定圆弧的起点或[圆心（C）]：（指定刚绘制的左边竖直线段的下端点） 指定圆弧的第二个点或[圆心（C）/端点（E）]：E↙ 指定圆弧的端点：（指定刚绘制右边竖直线段的下端点） 指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：A↙ 指定包含角：180↙
结果如图2-18所示。
提示
上一步绘制圆弧时，两个端点指定顺序不要反了，否则绘制出的圆弧凸向相反。系统默认以逆时针为角度正向。
图2-18 绘制线段和圆弧
以图2-18中内侧两条竖线的上下两个端点分别为起点和终点，选择适当位置的一点为中间点，绘制两条圆弧，最终结果如图2-14所示。
命令行：ELLIPSE
菜单：绘图→椭圆→圆弧
工具栏：绘图→椭圆
或绘图→椭圆弧
功能区：单击“默认”选项卡的“绘图”面板中的“椭圆”按钮
命令：ELLIPSE↙ 指定椭圆的轴端点或[圆弧（A）/中心点（C）]：[指定轴端点1，如图2-19（a）所示] 指定轴的另一个端点：[指定轴端点2，如图2-19（a）所示] 指定另一条半轴长度或[旋转（R）]：

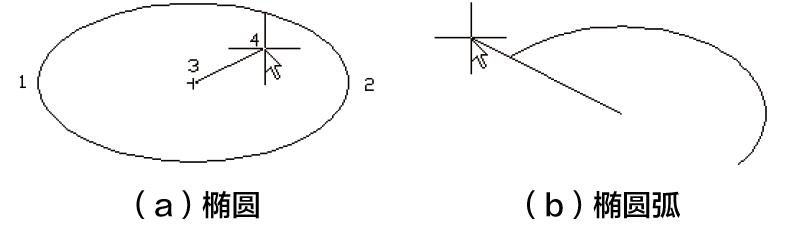

图2-19 椭圆和椭圆弧
（1）指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴。第一条轴的角度将确定椭圆的角度。第一条轴既可定义椭圆的长轴，也可以选择定义短轴。
（2）旋转（R）：绕第一条轴旋转圆来创建椭圆。
（3）中心点（C）：通过指定的中心点创建椭圆。
（4）圆弧（A）：用于创建一段椭圆弧。与“工具栏：绘制→椭圆弧”功能相同。其中，第一条轴的角度确定了椭圆弧的角度。选择该项，系统继续提示：
指定椭圆弧的轴端点或［中心点（C）］：（指定端点或输入C） 指定轴的另一个端点：（指定另一端点） 指定另一条半轴长度或［旋转（R）］：（指定另一条半轴长度或输入R） 指定起始角度或［参数（P）］：（指定起始角度或输入P） 指定终止角度或［参数（P）/包含角度（I）］：
其中各选项含义如下：
（1）角度：指定椭圆弧端点的一种方式，十字光标与椭圆中心点连线的夹角为椭圆端点位置的角度，如图2-19 （b）所示。
（2）参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧：
p （ u ） = c + a ×cos （ u ） + b ×sin （ u ）
式中， c 为椭圆的中心点， a 和 b 分别为椭圆的长半轴和短半轴， u 为十字光标与椭圆中心点连线与水平线的夹角。
（3）包含角度（I）：定义从起始角度开始的包含角度。
绘制图2-20所示的马桶图形。
图2-20 绘制马桶
单击“绘图”工具栏中的“椭圆弧”按钮
，绘制马桶外沿，命令行提示与操作如下：
命令：ELLIPSE↙ 指定椭圆的轴端点或[圆弧（A）/中心点（C）]：A↙ 指定椭圆弧的轴端点或[中心点（C）]：C↙ 指定椭圆弧的中心点：（指定一点） 指定轴的端点：（适当指定一点） 指定另一条半轴长度或[旋转（R）]：（适当指定一点） 指定起点角度或[参数（P）]：（指定下面适当位置一点） 指定端点角度或[参数（P）/包含角度（I）]：（指定正上方适当位置一点）
绘制结果如图2-21所示。

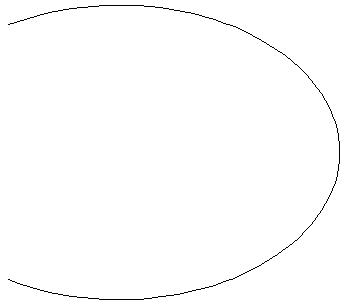

图2-21 绘制马桶外沿
单击“绘图”工具栏中的“直线”按钮
，连接椭圆弧上下两个端点，绘制马桶后沿，结果如图2-22所示。
图2-22 绘制马桶后沿
单击“绘图”工具栏中的“直线”按钮
，选择适当的尺寸，按绘制直线的步骤在左边绘制一个矩形框作为水箱。最终结果如图2-20所示。
命令行：DONUT
菜单：绘图→圆环
功能区：单击“默认”选项卡的“绘图”面板中的“圆环”按钮
命令：DONUT↙ 指定圆环的内径<默认值>：（指定圆环内径） 指定圆环的外径<默认值>：（指定圆环外径） 指定圆环的中心点或<退出>：（指定圆环的中心点） 指定圆环的中心点或<退出>：[继续指定圆环的中心点，则继续绘制相同内外径的圆环，如图2-23（a）所示。用Enter键、空格键或鼠标右键结束命令]
（1）若指定内径为0，则画出实心填充圆，如图2-23（b）所示。
图2-23 绘制圆环
（2）用“FILL”命令可以决定是否填充圆环，具体方法如下。
命令：FILL↙ 输入模式[开（ON）/关（OFF）]<开>：[选择ON表示填充，选择OFF表示不填充，如图2-23（c）所示]
