1.5　基准轴

基准轴的用途较多，在生成草图或者圆周阵列时常使用基准轴，概括起来有以下3个用途。

（1）基准轴可以作为圆柱体、圆孔、回转体的中心线。

（2）基准轴可以作为参考轴，辅助生成圆周阵列等特征。

（3）基准轴可以作为同轴度特征的参考轴。

1.5.1　基准轴的属性设置

单击【参考几何体】工具栏中的 【基准轴】按钮，或者选择菜单栏中的【插入】｜【参考几何体】｜【基准轴】命令，弹出如图1-28所示的【基准轴】属性管理器。

在【选择】选项组中选择不同选项以生成不同类型的基准轴。

● 【一直线/边线/轴】选项：选择一条直线或者边线作为基准轴。

● 【两平面】选项：选择两个平面，将两个平面的交线作为基准轴。

● 【两点/顶点】选项：选择两个点、两个顶点或者两个中点之间的连线作为基准轴。

● 【圆柱/圆锥面】选项：选择一个圆柱或者圆锥面，将其轴线作为基准轴。

● 【点和面/基准面】选项：选择一个平面，然后选择一个顶点，由此生成的基准轴通过所选的顶点垂直于所选的平面。

1.5.2　显示基准轴

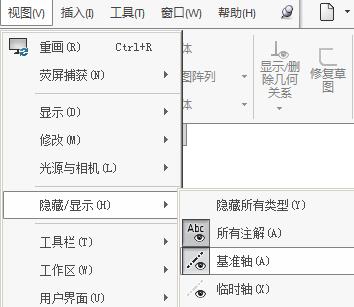

选择菜单栏中的【视图】｜【隐藏/显示】｜【基准轴】命令，可以看到命令左侧的按钮下沉，如图1-29所示，这表示基准轴可见（再次选择该命令，该按钮将恢复为隐藏基准轴的显示）。
