在SOLIDWORKS的文件操作中，常用的有新建文件、打开文件和保存文件。
在SOLIDWORKS 的操作界面中单击【标准】工具栏中的
【新建】按钮，或者选择菜单栏中的【文件】｜【新建】命令，即可打开如图1-24所示的【新建SOLIDWORKS 文件】对话框，在该对话框中单击
【零件】按钮，即可进入SOLIDWORKS经典的用户界面。

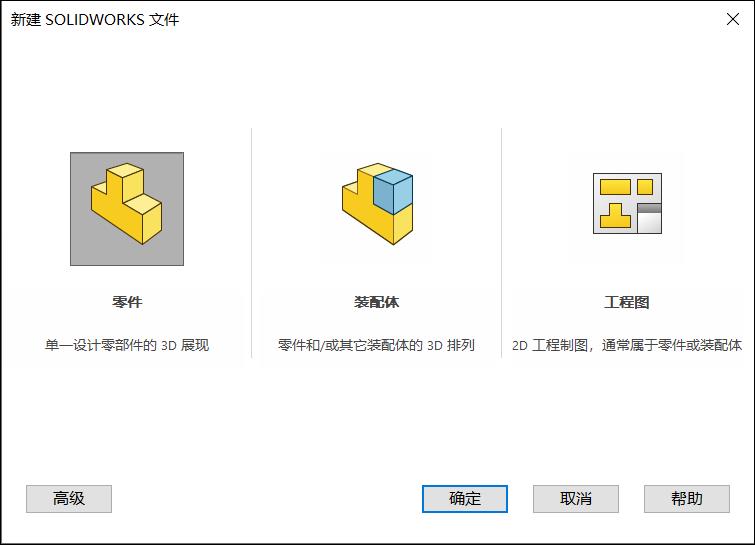

图1-24 【新建SOLIDWORKS文件】对话框（1）
单击【高级】按钮后，此时的【新建SOLIDWORKS 文件】对话框如图1-25所示。

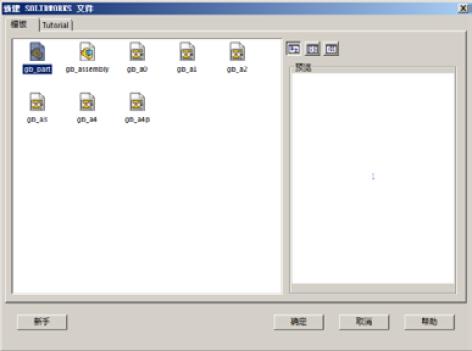

图1-25 【新建SOLIDWORKS文件】对话框（2）
●
【零件】按钮：双击该按钮，可以生成单一的三维零部件文件。
●
【装配体】按钮：双击该按钮，可以生成零件或其他装配体的排列文件。
●
【工程图】按钮：双击该按钮，可以生成零件或装配体的二维工程图文件。
SOLIDWORKS可分为零件、装配体及工程图3个模块，针对不同的模块，其文件类型各不相同，如果准备编辑零件文件，应在【新建SOLIDWORKS 文件】对话框中单击
【零件】按钮，再单击【确定】按钮，即可打开一个空白的零件文件，后续存盘时，系统默认的扩展名为.sldprt。
单击【新建SOLIDWORKS 文件】对话框中的【零件】按钮，可以打开一个空白的零件文件，或者单击【标准】工具栏中的【打开】按钮，可以打开已经存在的文件，并对其进行编辑，如图1-26所示。

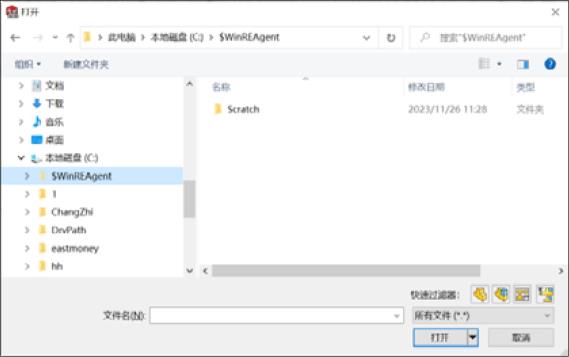

图1-26 【打开】对话框
在【打开】对话框里，系统默认的文件格式为前一次读取的文件格式。
SOLIDWORKS可以读取的文件格式及允许的数据转换方式有如下几类。
● SOLIDWORKS零件文件，扩展名为.prt或.sldprt。
● SOLIDWORKS组合件文件，扩展名为.asm或.sldasm。
● SOLIDWORKS工程图文件，扩展名为.drw或.slddrw。
● DWG文件，AutoCAD格式，扩展名为.dwg。
● IGES文件，扩展名为.igs，可以将IGES文件中的三维曲面作为SOLIDWORKS中的三维草图实体。
● STEP AP203/214文件，扩展名为.step或.stp。SOLIDWORKS支持STEP AP214文件的实体、面及曲线颜色的转换。
● VRML文件，扩展名为.wrl。VRML文件可在Internet上显示三维图像。
● Parasolid文件，扩展名为.x_t或.x_b。
● Pro/ENGINEER文件，扩展名为.prt、.xpr、.asm或.xas。SOLIDWORKS支持Pro/ENGINEER 17到Pro/ENGINEER 2001，以及Wildfire 1和Wildfire 2。
单击【标准】工具栏中的
【保存】按钮，或者选择菜单栏中的【文件】｜【保存】命令，在弹出的对话框中输入文件名及设置文件保存的路径，便可以将当前文件保存。也可选择【另存为】命令，弹出【另存为】对话框，如图1-27所示，在【另存为】对话框中更改文件保存的路径后，单击【保存】按钮，即可将创建好的文件保存在指定的文件夹中。

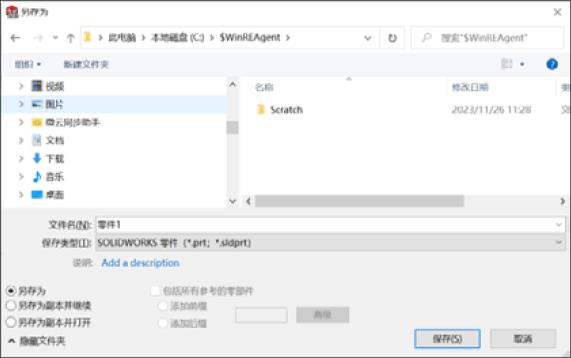

图1-27 【另存为】对话框
【另存为】对话框中的主要设置如下。
● 【保存类型】下拉列表框：在该下拉列表框中选择一种文件格式，即可以此种文件格式保存。
● 【说明】选项：在该选项后面的文本框中可以输入对模型的说明。
