常用工具命令主要包含在各种工具栏中，经常使用的工具栏有【标准】工具栏、【特征】工具栏、【草图】工具栏、【装配体】工具栏和【工程图】工具栏。
【标准】工具栏如图1-15所示，其位于操作界面正上方。
图1-15 【标准】工具栏
【标准】工具栏中常用按钮的功能如下。
●
【新建】按钮：单击可打开【新建SOLIDWORKS文件】对话框，从而建立一个空白图文件。
●
【打开】按钮：单击可在【打开】对话框中打开磁盘驱动器中已有的图文件。
●
【保存】按钮：单击可将目前正在编辑的工作视图按原先读取的文件名称存盘。
●
【打印】按钮：单击可将指定范围内的图文资料传输到打印机或绘图机。
●
【撤销】按钮：单击可撤销本次或者上次的操作，可重复撤销多次。
●
【选择】按钮：单击可进入选取对象的模式。
●
【重建模型】按钮：单击可更新屏幕上显示的模型。
●
【文件属性】按钮：单击可显示激活文档的摘要信息。
●
【选项】按钮：单击可更改SOLIDWORKS的选项设定。

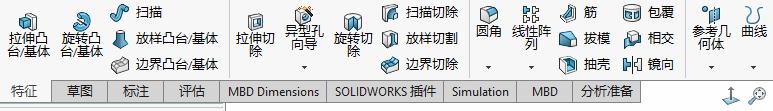

在SOLIDWORKS中，【特征】工具栏直接以选项卡的形式显示在操作界面的上方，如图1-16所示。
图1-16 【特征】工具栏
可以选择菜单栏中的【视图】｜【工具栏】命令，再选择【特征】命令，将【特征】工具栏悬浮在操作界面上，如图1-17所示。
图1-17 悬浮的【特征】工具栏
【特征】工具栏中常用按钮（有些按钮隐藏在下拉列表中）的功能如下。
●
【拉伸凸台/基体】按钮：单击可从一个或两个方向拉伸草图以生成实体。
●
【旋转凸台/基体】按钮：单击可将用户选取的草图轮廓绕着用户指定的旋转中心轴生成三维模型。
●
【扫描】按钮：单击可沿开环或闭合路径通过扫描闭合轮廓来生成实体模型。
●
【放样凸台/基体】按钮：单击可在两个或多个轮廓之间添加材料来生成实体特征。
●
【边界凸台/基体】按钮：单击可从两个方向在轮廓间添加材料以生成实体特征。
●
【拉伸切除】按钮：单击可从一个方向上拉伸草图以生成实体，然后将此实体从已有的实体中抠除。
●
【旋转切除】按钮：单击可通过绕旋转中心轴旋转绘制的轮廓来切除实体。
●
【扫描切除】按钮：单击可沿开环或闭合路径通过扫描轮廓来切除实体。
●
【放样切割】按钮：单击可在两个或多个轮廓之间通过移除材料来切除实体特征。
●
【边界切除】按钮：单击可从两个方向在轮廓之间移除材料来切除实体特征。
●
【圆角】按钮：单击可沿实体的边线生成圆形内部面或外部面。
●
【倒角】按钮：单击可沿边线生成一倾斜的边线。
●
【筋】按钮：单击可对三维模型按照用户指定的断面图形，加入一个加强肋特征。
●
【抽壳】按钮：单击可对三维模型加入平均厚度薄壳特征。
●
【拔模】按钮：单击可对三维模型的某个曲面或平面加入拔模倾斜面。
●
【异型孔向导】按钮：单击可利用预先定义的剖面插入孔。
●
【线性阵列】按钮：单击可对一个或两个线性方向阵列特征、面及实体等。
●
【圆周阵列】按钮：单击可绕轴心阵列特征、面及实体等。
●
【包覆】按钮：单击可将草图轮廓闭合到面上。
●
【圆顶】按钮：单击可添加一个或多个圆顶到所选平面或非平面。
●
【镜向】按钮：单击可绕面或者基准面镜向特征、面及实体等。
●
【参考几何体】按钮：单击
按钮可弹出【参考几何体】命令组，再根据需要选择不同的基准，然后在设定的基准上插入草图来编辑或更改零件图。
●
【曲线】按钮：单击
按钮可弹出【曲线】命令组。
●
【Instant3D】按钮：单击可启用拖曳控标来动态修改特征。

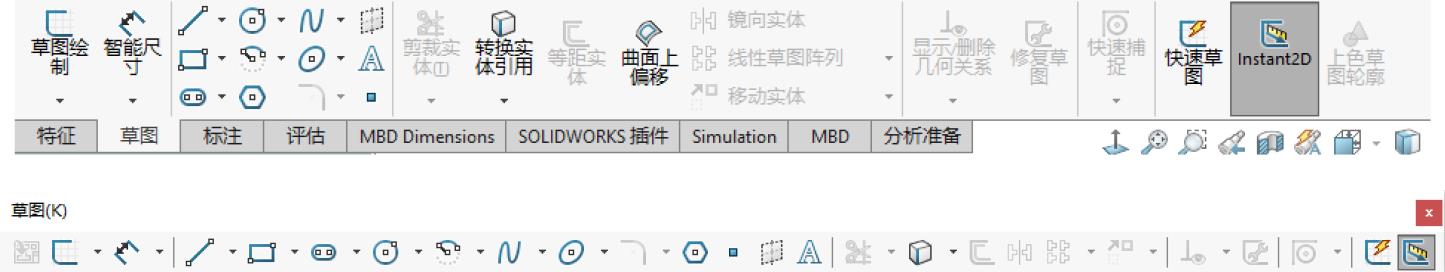

和【特征】工具栏一样，【草图】工具栏也有两种形式，如图1-18所示。
图1-18 【草图】工具栏的两种形式
【草图】工具栏中常用按钮（有些按钮隐藏在下拉列表中）的功能如下。
●
【草图绘制】按钮：在任何默认基准面或自定义的基准面上，单击该按钮，可以在此基准面上生成草图。
●
【三维草图】按钮：单击可在三维空间的任意点处生成三维草图实体。
●
【智能尺寸】按钮：单击可为一个或多个所选实体生成尺寸。
●
【直线】按钮：单击并依序指定线段的起点及终点位置，可在工作图文件里生成一条连续的直线。
●
【边角矩形】按钮：单击并依序指定矩形的两个对角点位置，可在工作图文件里生成一个矩形。
●
【圆】按钮：单击并指定圆形的圆心位置后，拖曳鼠标指针，可在工作图文件里生成一个圆形。
●
【圆心/起/终点圆弧】按钮：单击并依序指定圆弧的圆心、半径、起点及终点位置，可在工作图文件里生成一个圆弧。
●
【多边形】按钮：单击可生成边数为3～40的等边多边形，可在绘制多边形后更改边数。
●
【样条曲线】按钮：单击并依序指定曲线的每个“经过点”位置，可在工作图文件里生成一条不规则曲线。
●
【绘制圆角】按钮：单击可在两条直线的交点位置用圆弧过渡。
●
【点】按钮：单击该按钮，将鼠标指针移到绘图区域里所需要的位置，再单击，即可在工作图文件里生成一个星点。
●
【基准面】按钮：单击可插入基准面到草图中。
●
【文字】按钮：单击可在面、边线及草图实体上添加文字。
●
【剪裁实体】按钮：单击可以剪裁一草图要素，直到它与另一草图要素相交。
●
【转换实体引用】按钮：单击可以将模型中所选边线转换为草图实体。
●
【等距实体】按钮：单击可在已有的草图的等距的位置生成一个相同的草图。
●
【镜向实体】按钮：单击可将操作界面里被选取的2D像素对称于某个中心线图形进行镜向的操作。
●
【线性草图阵列】按钮：单击可对草图实体和模型边线生成线性草图阵列。
●
【移动实体】按钮：单击可移动一个或多个草图实体。
●
【显示/删除几何关系】按钮：单击可在草图实体之间添加重合、相切、同轴、水平、竖直等几何关系，也可删除几何关系。
●
【修复草图】按钮：单击可找出草图错误，在有些情况下可以修复这些错误。
【装配体】工具栏如图1-19所示，用于控制零部件的管理、移动及配合。
图1-19 【装配体】工具栏
【装配体】工具栏中常用按钮的功能如下。
●
【插入零部件】按钮：单击可插入零部件、现有零件、装配体。
●
【配合】按钮：单击可指定装配体中两个零件的配合。
●
【线性零部件阵列】按钮：单击可从一个或两个方向在装配体中生成线性零部件阵列。
●
【智能扣件】按钮：单击该按钮后，将自动给装配体添加扣件（螺栓和螺钉）。
●
【移动零部件】按钮：单击可沿着设定的自由度移动零部件。
●
【显示隐藏的零部件】按钮：单击可切换零部件的隐藏和显示状态。
●

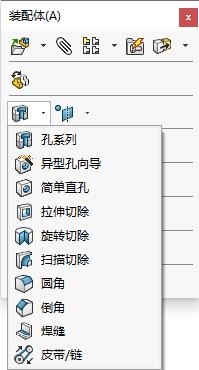

【装配体特征】按钮：单击可选择各种装配体特征，如图1-20所示。
图1-20 装配体特征
●
【新建运动算例】按钮：单击可新建一个装配体模型的运动模拟。
●
【材料明细表】按钮：单击可新建一个材料明细表。
●
【爆炸视图】按钮：单击可生成和编辑装配体的爆炸视图。
●
【干涉检查】按钮：单击可检查装配体中是否有干涉的情况。
●
【间隙验证】按钮：单击可检查装配体中所选零部件之间的间隙。
●
【孔对齐】按钮：单击可检查装配体中是否存在未对齐的孔。
●
【装配体直观】按钮：单击可按自定义属性直观地显示装配体的零部件。
●
【性能评估】按钮：单击可分析装配体的性能。
【工程图】工具栏如图1-21所示。
图1-21 【工程图】工具栏
【工程图】工具栏中常用按钮的功能如下。
●
【模型视图】按钮：单击可将一个模型视图插入工程图文件中。
●
【投影视图】按钮：单击可将正交视图插入投影的视图中。
●
【辅助视图】按钮：类似于【投影视图】按钮，但不同的是，它可以垂直于现有视图中的参考边线来展开视图。
●
【剖面视图】按钮：单击可用一条剖切线来分割父视图，并在工程图中生成一个剖面视图。
●
【局部视图】按钮：单击可显示一个视图的某个部分（通常以放大比例显示）。
●
【标准三视图】按钮：单击可为所显示的零件或装配体生成3个相关的默认正交视图。
●
【断开的剖视图】按钮：单击可通过绘制一个轮廓在工程视图上生成断开的剖视图。
●
【断裂视图】按钮：单击可将工程图视图用较大比例显示在较小的工程图纸上。
●
【剪裁视图】按钮：单击可通过隐藏除了定义区域之外的所有内容而集中于工程图视图的某一部分。
●
【交替位置视图】按钮：单击可通过在不同位置进行显示而表示装配体零部件的运动范围。
