1.7　操作案例：我的第一个三维模型

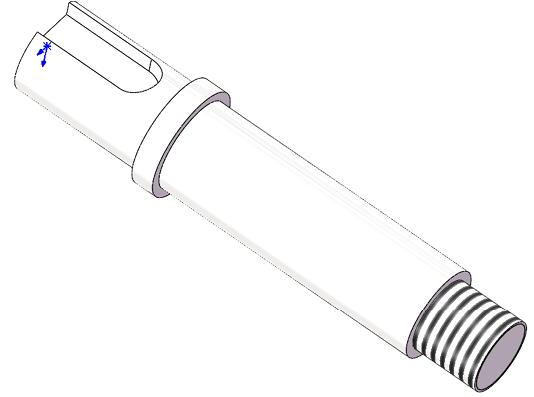

【学习要点】在机械设计中，阶梯轴的作用通常包括提供不同直径的支撑以适应不同大小的负载，方便安装和定位轴承或其他零件，以及传递扭矩。阶梯轴通过轴的阶梯变化实现多种功能和结构优化，以满足复杂的机械结构需求。本节以阶梯轴模型为例，介绍SOLIDWORKS实体建模的基本过程。阶梯轴模型如图1-31所示。

图1-31　阶梯轴模型

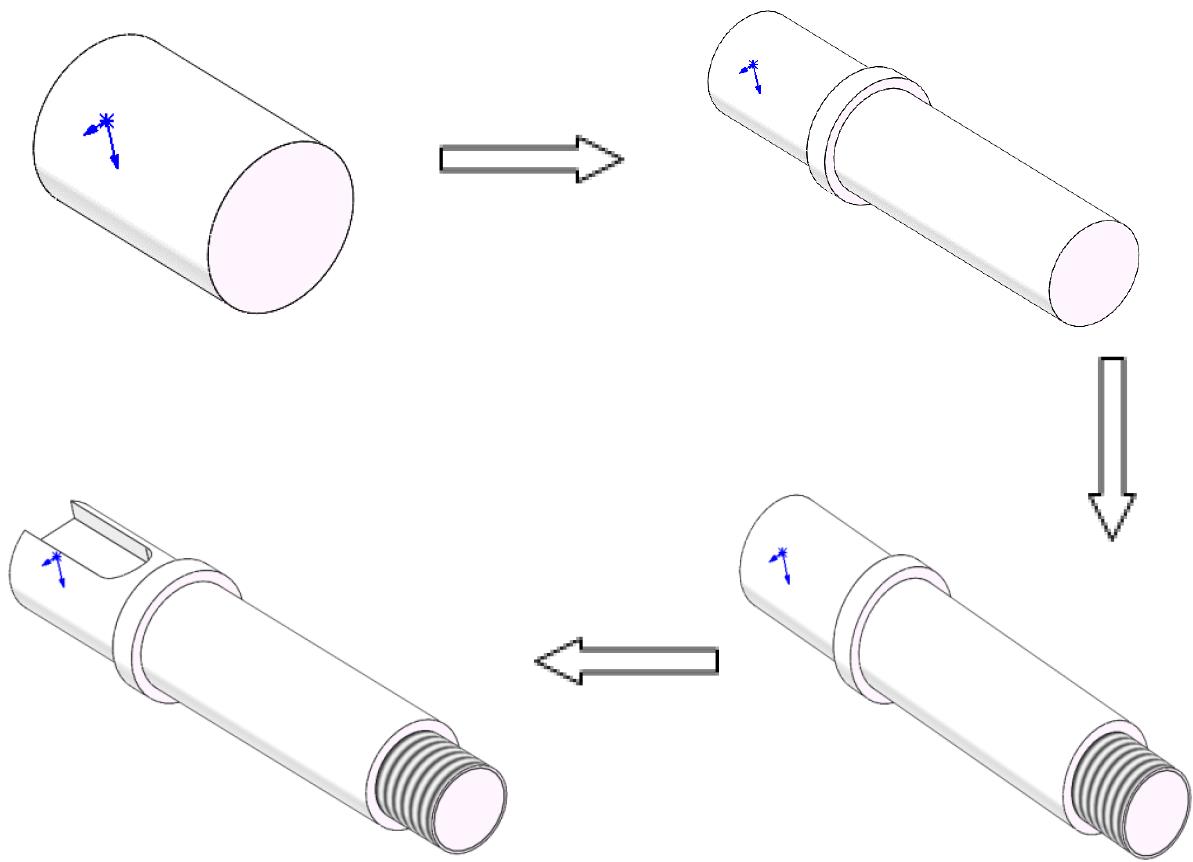

【案例思路】阶梯轴各个轴端都是圆柱，可以用拉伸凸台特征来实现。键槽部分是去除部分材料的圆柱，可以用拉伸切除特征来实现。轴端的螺纹部分可以用装饰螺旋线特征来实现。建模大体过程如图1-32所示。

【案例所在位置】配套数字资源\第1章\操作案例\1.8。

图1-32　阶梯轴建模大体过程

下面将介绍具体步骤。

1.7.1　新建文件

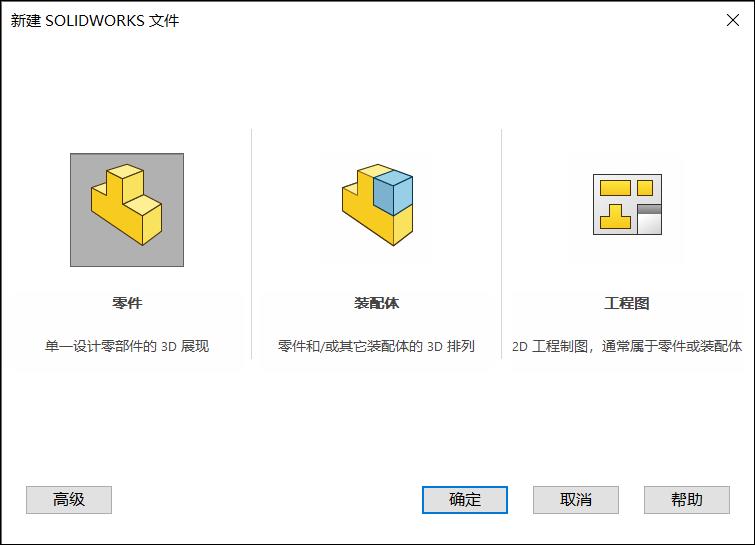

（1）启动SOLIDWORKS，单击【标准】工具栏中的【新建】按钮，弹出【新建SOLIDWORKS文件】对话框，单击【零件】按钮，再单击【确定】按钮，如图1-33所示。

图1-33　新建零件文件

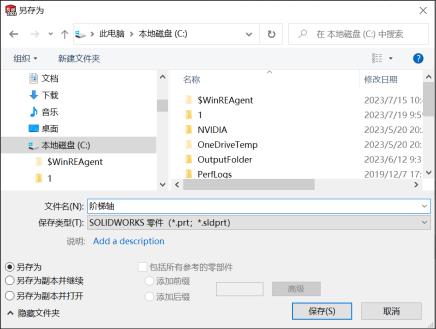

（2）选择【文件】｜【另存为】命令，弹出【另存为】对话框，在【文件名】文本框中输入【阶梯轴】，单击【保存】按钮，如图1-34所示。

图1-34　【另存为】对话框

1.7.2　建立基体部分

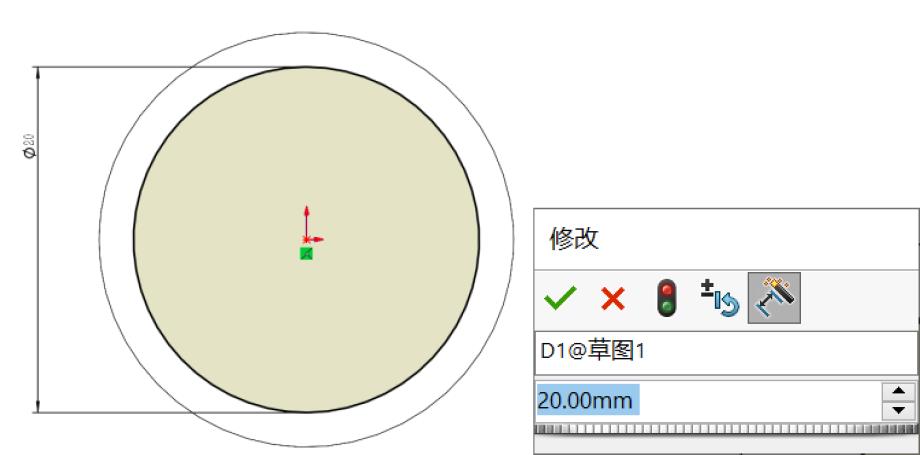

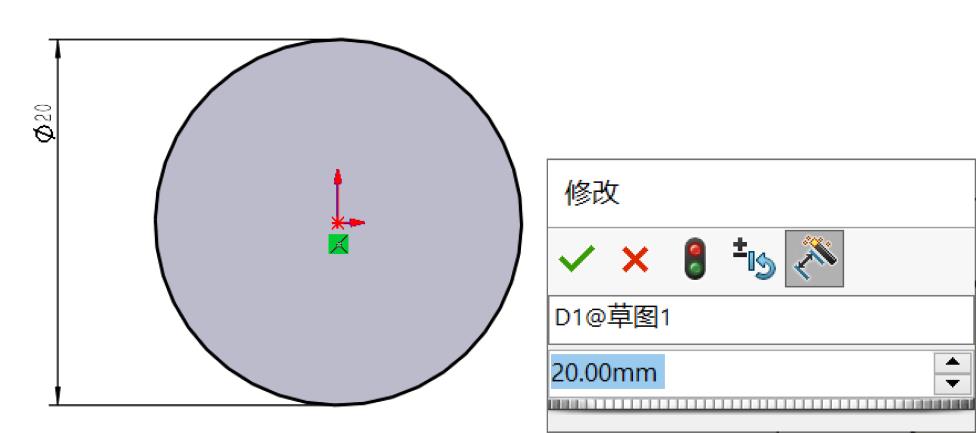

（1）单击特征管理器设计树中的【前视基准面】图标，单击【草图】工具栏中的【草图绘制】按钮，进入草图绘制状态。单击【草图】工具栏中的【圆】按钮，在绘图区域的原点处单击，将鼠标指针向右下方拖动，圆将随鼠标指针的移动而自动改变大小，再次单击，将生成圆的草图。单击【草图】工具栏中的【智能尺寸】按钮，在绘图区域中单击圆的轮廓，并向左侧移动鼠标指针，圆的轮廓将随鼠标指针的移动而移动，再次单击，将弹出【修改】对话框，在该对话框中输入【20.00mm】，单击【确定】按钮，如图1-35所示。

图1-35　绘制草图

（2）单击绘图区域右上方的【退出草图】按钮，完成草图的绘制。

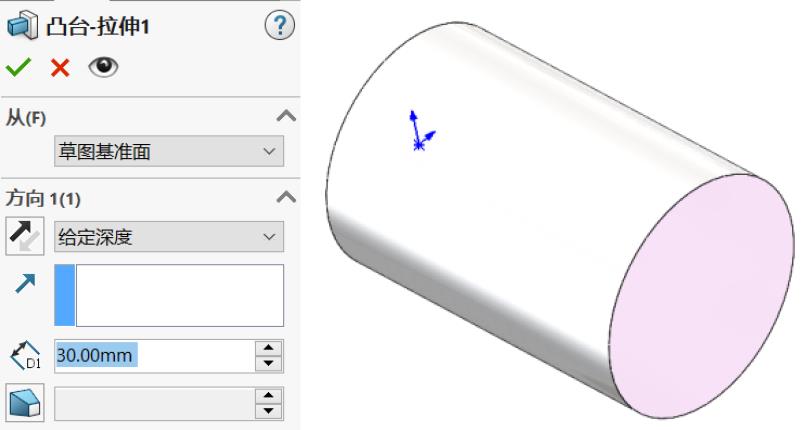

（3）单击【特征】工具栏中的【拉伸凸台/基体】按钮，弹出【凸台-拉伸1】属性管理器，按图1-36进行参数设置。单击【确定】按钮，完成拉伸凸台特征的建立。

图1-36　【拉伸-凸台1】属性管理器的设置

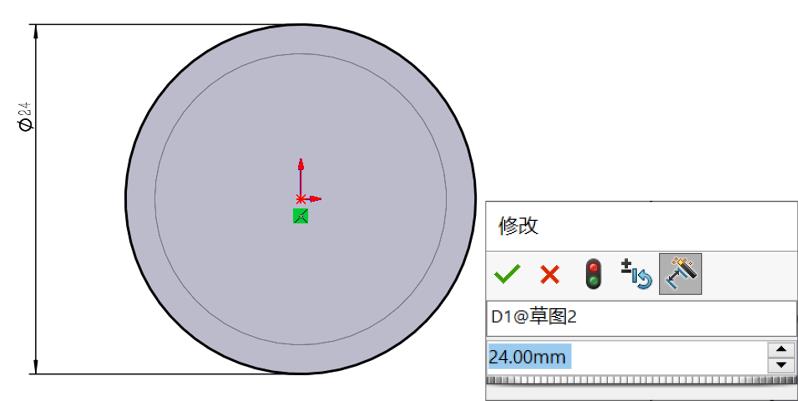

（4）单击刚建立拉伸凸台特征的前端面，再单击【草图】工具栏中的【草图绘制】按钮，进入草图绘制状态。单击【草图】工具栏中的【圆】按钮，在绘图区域的原点处单击，将鼠标指针向右下方拖动，再次单击，将生成圆的草图。单击【草图】工具栏中的【智能尺寸】按钮，在绘图区域中单击圆的轮廓，并向左侧移动鼠标指针，再次单击，将弹出【修改】对话框，在该对话框中输入【24.00mm】，单击【确定】按钮，如图1-37所示。

图1-37　绘制草图

（5）单击绘图区域右上方的【退出草图】按钮，完成草图的绘制。

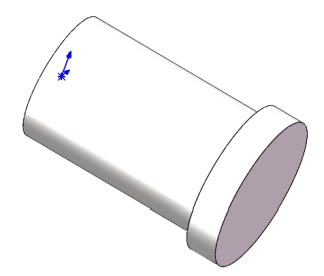

（6）单击【特征】工具栏中的【拉伸凸台/基体】按钮，弹出【凸台-拉伸2】属性管理器，按图1-38进行参数设置。单击【确定】按钮，完成拉伸凸台特征的建立，按住鼠标中键并移动鼠标指针，可以看到模型的侧面，如图1-39所示。

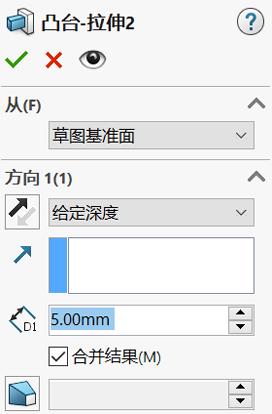

图1-38　【拉伸-凸台2】属性管理器的设置

图1-39　拉伸凸台特征（1）

（7）单击刚建立拉伸凸台特征的前端面，单击【草图】工具栏中的【草图绘制】按钮，进入草图绘制状态。单击【草图】工具栏中的【圆】按钮，在绘图区域的原点处单击，将鼠标指针向右下方拖动，再次单击，将生成圆的草图。单击【草图】工具栏中的【智能尺寸】按钮，在绘图区域中单击圆的轮廓，并向左侧移动鼠标指针，再次单击，将弹出【修改】对话框，在该对话框中输入【20.00mm】，单击【确定】按钮，如图1-40所示。

图1-40　绘制草图

（8）单击绘图区域右上方的【退出草图】按钮，完成草图的绘制。

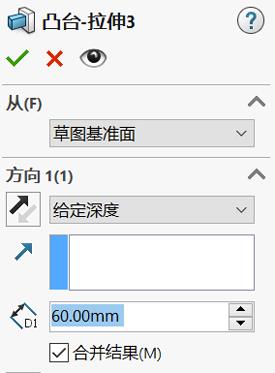

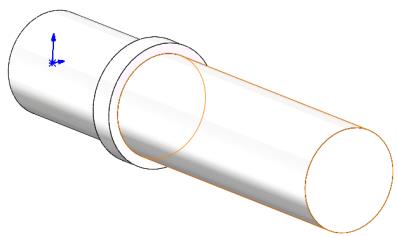

（9）单击【特征】工具栏中的【拉伸凸台/基体】按钮，弹出【凸台-拉伸3】属性管理器，按图1-41进行参数设置。单击【确定】按钮，完成拉伸凸台特征的建立，按住鼠标中键并移动鼠标指针，可以看到模型的侧面，向前推动鼠标中键，可以缩小模型，如图1-42所示。

图1-41　【拉伸-凸台3】属性管理器的设置

图1-42　拉伸凸台特征（2）

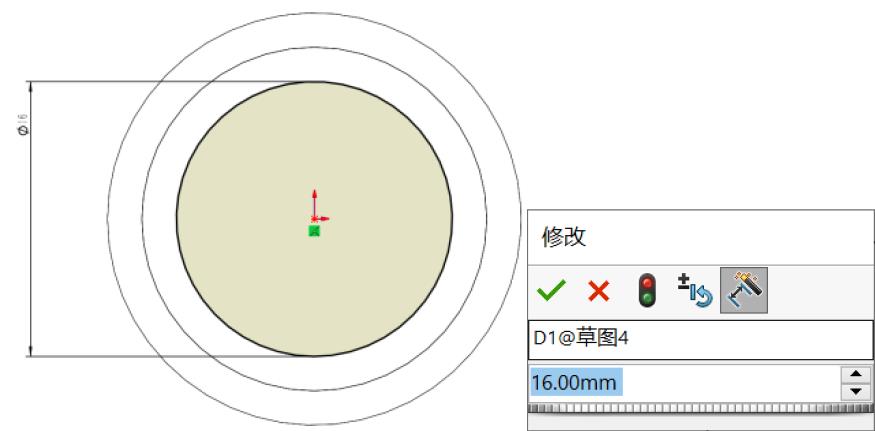

（10）单击刚建立拉伸凸台特征的前端面，单击【草图】工具栏中的【草图绘制】按钮，进入草图绘制状态。单击【草图】工具栏中的【圆】按钮，在绘图区域的原点处单击，将鼠标指针向右下方拖动，再次单击，将生成圆的草图。单击【草图】工具栏中的【智能尺寸】按钮，在绘图区域中单击圆的轮廓，并向左侧移动鼠标指针，再次单击，将弹出【修改】对话框，在该对话框中输入【16.00mm】，单击【确定】按钮，如图1-43所示。

图1-43　绘制草图

（11）单击绘图区域右上方的【退出草图】按钮，完成草图的绘制。

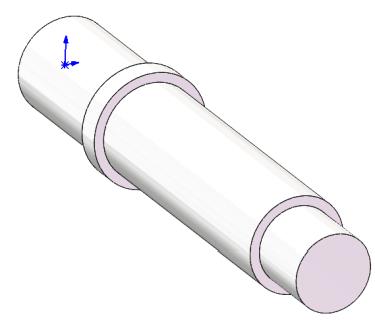

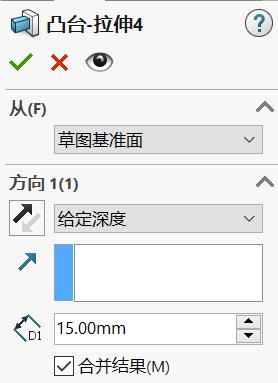

（12）单击【特征】工具栏中的【拉伸凸台/基体】按钮，弹出【凸台-拉伸4】属性管理器，按图1-44进行参数设置。单击【确定】按钮，完成拉伸凸台特征的建立，按住鼠标中键并移动鼠标指针，可以看到模型的侧面，向前推动鼠标中键，可以缩小模型，如图1-45所示。

图1-44　【拉伸-凸台4】属性管理器的设置

图1-45　拉伸凸台特征（3）

1.7.3　建立辅助部分

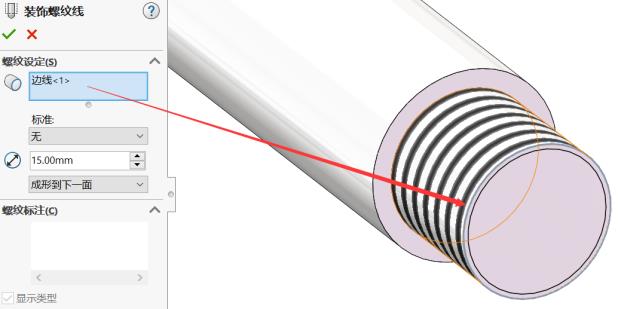

（1）选择【插入】｜【注解】｜【装饰螺纹线】命令，弹出【装饰螺纹线】属性管理器。在绘图区域中单击刚建立的拉伸凸台特征的端面的圆边线，该属性管理器将自动识别出直径是14.00mm，单击【确定】按钮，完成装饰螺纹线特征的建立，按住鼠标中键并移动鼠标指针，可以看到模型的侧面，向前推动鼠标中键，可以缩小模型，如图1-46所示。

图1-46　装饰螺纹线特征

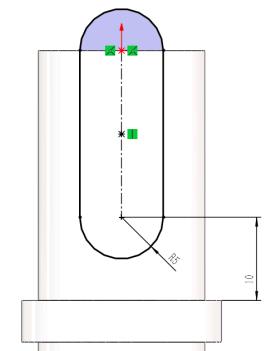

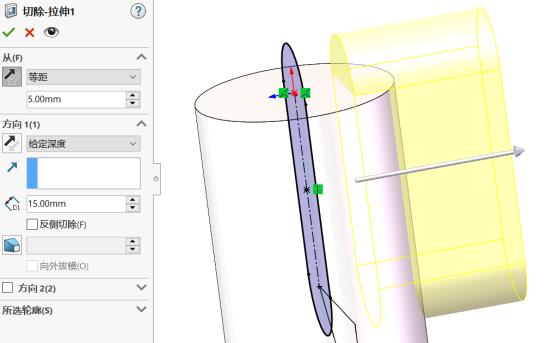

（2）单击特征管理器设计树中的【上视基准面】图标，单击【草图】工具栏中的【草图绘制】按钮，进入草图绘制状态。单击【草图】工具栏中的【直槽口】按钮，在绘图区域的原点处单击，将鼠标指针向下方拖动，在接近拉伸凸台特征处单击；将鼠标指针向右移动，直槽口将随鼠标指针的移动而自动改变大小，再次单击，将生成直槽口的草图。单击【草图】工具栏中的【智能尺寸】按钮，在绘图区域中单击直槽口的下中心点，再单击下侧拉伸凸台特征的上边线，并向右侧移动鼠标指针，其尺寸将随鼠标指针的移动而移动，再次单击，将弹出【修改】对话框，在该对话框中输入【10.00mm】，单击【确定】按钮。单击直槽口下端圆弧，向右下方移动鼠标指针，其尺寸将随鼠标指针的移动而移动，再次单击，将弹出【修改】对话框，在该对话框中输入【5.00mm】，单击【确定】按钮，如图1-47所示。
