在特征管理器设计树中默认提供前视基准面、上视基准面及右视基准面。除了默认的基准面外，还可以生成基准面。
在SOLIDWORKS中，基准面的用途很多，主要包括以下几项。
● 作为草图绘制平面。
● 作为视图定向参考。
● 作为装配时零件相互配合的参考面。
● 作为尺寸标注的参考。
● 作为生成模型剖面视图的参考面。
● 作为拔模特征的参考面。
基准面的属性设置方法：单击【参考几何体】工具栏中的
【基准面】按钮，或者选择菜单栏中的【插入】｜【参考几何体】｜【基准面】命令，弹出如图1-30所示的【基准面】属性管理器。

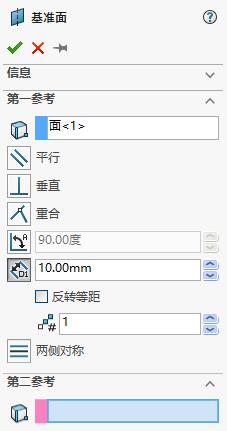

图1-30 【基准面】属性管理器
在【第一参考】选项组中，选择需要生成的基准面类型及项目。
●
【平行】选项：通过模型的表面生成1个基准面。
●
【垂直】选项：可以生成垂直于1条边线、轴线或者1个平面的基准面。
●
【重合】选项：通过1个点、1条线和1个面生成基准面。
●
【两面夹角】文本框：通过1条边线与1个面以一定夹角生成基准面。
●
【等距距离】文本框：在平行于1个面的指定距离处生成等距基准面。
