下载掌阅APP，畅读海量书库
立即打开
公元前247年，秦庄襄王驾崩，13岁的嬴政被立为秦王。从公元前230年至前221年的10年间，嬴政先后灭韩、魏、楚、燕、赵、齐六国，结束了自春秋战国以来长达数百年的分裂割据、混战不已的局面，创立了我国历史上第一个统一的封建中央集权国家。
■ 秦代陶牛车
这一时期，我国的制瓷工艺仍然处在原始阶段。但是，秦时期的原始瓷与战国早中期的原始瓷存在着很大的差别。
首先是胎、釉原料不同。秦朝原始瓷胎料中氧化铝和氧化铁的含量较高，使陶瓷坯有可能在较高的温度中烧成，生成较多的莫来石晶体，从而提高陶瓷器的机械强度和烧成中减少制品的变形。
■ 秦代陶仓
莫来石又称富铝红柱石，无色，晶体呈柱状或针状，熔融温度约为1910摄氏度，是陶瓷制品的主要组成部分。
但在烧成时若窑内温度达不到它所需要的高度时，不仅不能达到增加氧化铝的目的，反而会使坯体疏松，烧结情况很差。
氧化铁的引入，就不可避免地给坯体带来颜色，在氧化气氛中烧成，胎呈红色，在还原气氛中烧成胎呈灰色，氧化铁含量越高，胎的颜色越深。
所以秦汉时期的原始瓷，除一部分烧成温度比较高的产品，胎骨致密，叩之有铿锵声，多数胎质粗松，存在着大量的气孔，吸水率高，呈灰色或深灰色，不及战国时期的细腻、致密。
嬴政 即秦始皇。我国历史上著名的政治家，首位完成我国统一的秦朝开国皇帝。秦庄襄王之子，13岁即王位，39岁称皇帝，在位37年。秦始皇建立皇帝制度，统一文字和度量衡，北击匈奴，南征百越，修筑万里长城。把我国推向了大一统时代，奠定了我国2000余年政治制度基本格局。
秦原始瓷胎质粗松，从断面中还可看到较多的砂粒，说明原料的粉碎、淘洗和坯泥的揉炼不及战国时期精细，比较随便。
秦代原始瓷的釉层较战国时的厚，但釉色普遍较深，呈青绿或黄褐等色，而且由战国时的通体施釉变为口、肩和内底等处的局部上釉，上釉的方法由浸釉变成刷釉。说明两种原始瓷，从釉料到上釉工艺存在着明显的不同。
瓿 盛酒器和盛水器，亦用于盛酱。流行于商代至战国。器型似尊，但较尊矮小。圆体，敛口，广肩，大腹，圈足，带盖，有带耳与不带耳两种，亦有方形瓿。器身常装饰饕餮、乳钉、云雷等纹饰，两耳多做成兽头状。
其次是器物的成型也一变战国时期拉坯成器、线割器底的作风，而普遍地采用器身分制，然后黏结成器的方法。
品种和装饰也有明显的差别，秦代的原始瓷以仿铜礼器的鼎、盒、壶、钫、钟、瓿等为常见，很少发现战国时盛行的碗、钵、盘、盅等一类的饮食器。
秦代原始瓷器装饰的纹样以弦纹、水波纹、云气纹或堆贴铺首等为主，绝少甚至完全不用战国时经常采用的“S”纹和栉齿纹等。
■ 原始瓷器花壶
这些明显的差异，表明秦代原始瓷与战国以前的原始瓷，是两个不同时期的历史产物，两者在工艺传统上看不出有直接的继承关系。
原因在于楚灭越的兼并战争中，浙江境内较发达的原始瓷业遭到了严重的摧残和破坏而中断。
但是原始瓷业又在越国故地复兴，又说明烧制原始瓷的工艺传统和影响并未全然断绝，所以在短期中断以后，又重新烧造。
上海市嘉定县外冈墓中发现的原始青瓷瓿，胎骨坚硬，呈灰色，肩部画圆珠和水波纹，外施淡绿釉，具有浓厚的战国楚器的特征。由此可知，这类原始瓷开始复烧的时间，可能在战国末年至秦初。

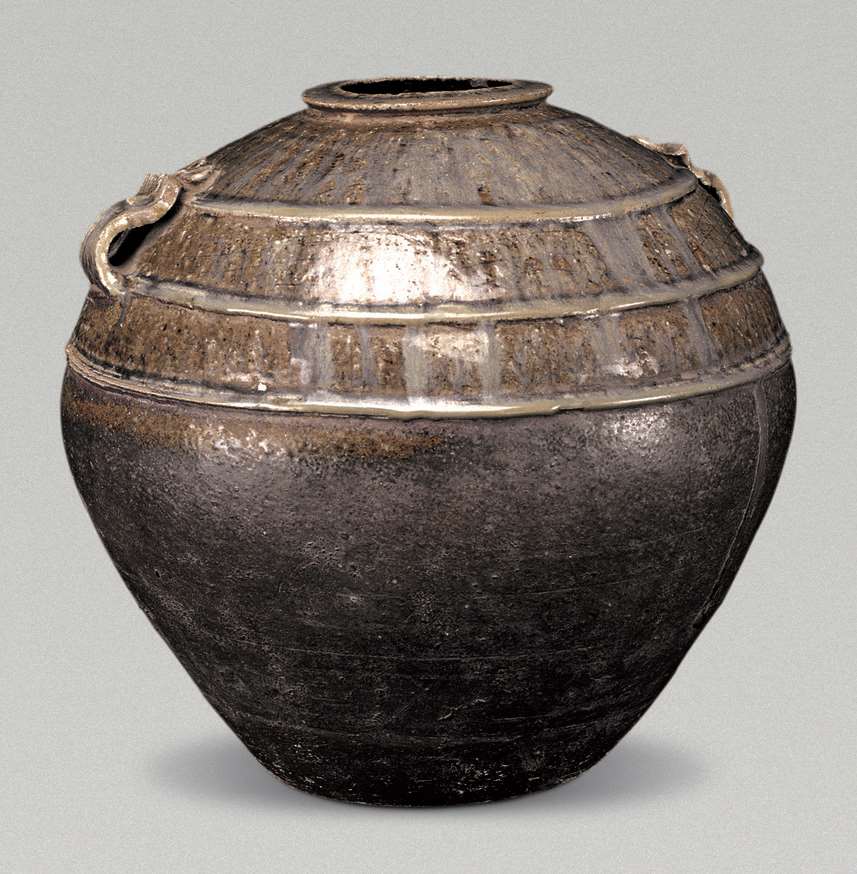

■ 原始瓷器双系罐
秦代越地的原始青瓷太阳杯，高7.6厘米，口径10厘米，底径5.1厘米，该青瓷杯的釉色、胎质，都代表了秦代原始瓷的最典型的特征。
秦始皇陵附近发现的明器彩陶仓器身较矮，上有模拟平顶斜坡式圆形屋顶，仓身正面开一扁方形门洞，外表光滑，有陶与瓷共同的特征。
在陕西省临潼秦始皇陵内城与外城之间的秦代房基中，发现与灰陶扁平盖一起的几件原始青瓷盖罐。在灰陶扁平盖的顶面分别刻有阴文小篆“左”“丽山飤官”和“右”等字样，当是秦代的原始青瓷。
从这些原始瓷器来看，青釉盖罐的盖作扁圆形，上有半环形钮，盖下有子口与器身密合。胎质细密坚硬，烧成温度较高，但铁含量较高，呈色深灰。盖面和器身外表均满施青褐色釉，釉层不够均匀，有聚釉现象。
盖罐的轮线柔和，盖与器身的比例协调，体形的大小适度，是一种美观而又实用的储盛器。
