图样是设计和制造产品过程中最重要的技术文件，是工程界交流技术思想与设计的“语言”。国家标准《技术制图》《机械制图》是我国颁布的一系列关于绘制、识读图样的重要技术标准，对图纸幅面和格式、比例、字体、图线、尺寸注法及图样画法等都作了统一规定。
国家标准中的每个标准均有专用代号。例如，GB／ T 14689—2008，这里“GB”是国家标准代号，是“国标”汉语拼音的缩写；“T”表示推荐性标准；14689 为该标准的编号；短线后面的2008 则表示该标准是 2008 年颁布实施的，如果不写年代，表示最新颁布实施的国家标准。
图纸幅面指图纸的宽度与长度组成的图面大小。绘制技术图样时，所采用的图纸幅面应符合国家标准《技术制图 图纸幅面和格式》（GB ／ T 14689—2008）规定的图纸幅面。绘制技术图样时，应优先采用表1.1规定的图纸基本幅面。必要时，也允许选用表 1.2 和表 1.3规定的加长幅面，如图 1.7 所示。这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出的。如图 1.7所示，粗实线为基本幅面（第一选择），细实线为表 1.2 规定的加长幅面（第二选择），细虚线为表 1.3 规定的加长幅面（第三选择）。

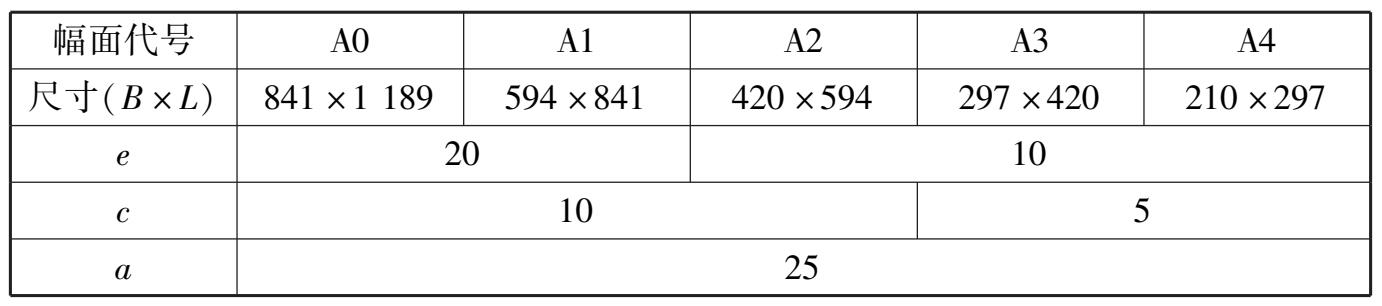

表 1.1 图纸基本幅面尺寸（第一选择）／ mm
表 1.2 图纸加长幅面尺寸（第二选择）／ mm
表 1.3 图纸加长幅面尺寸（第三选择）／ mm

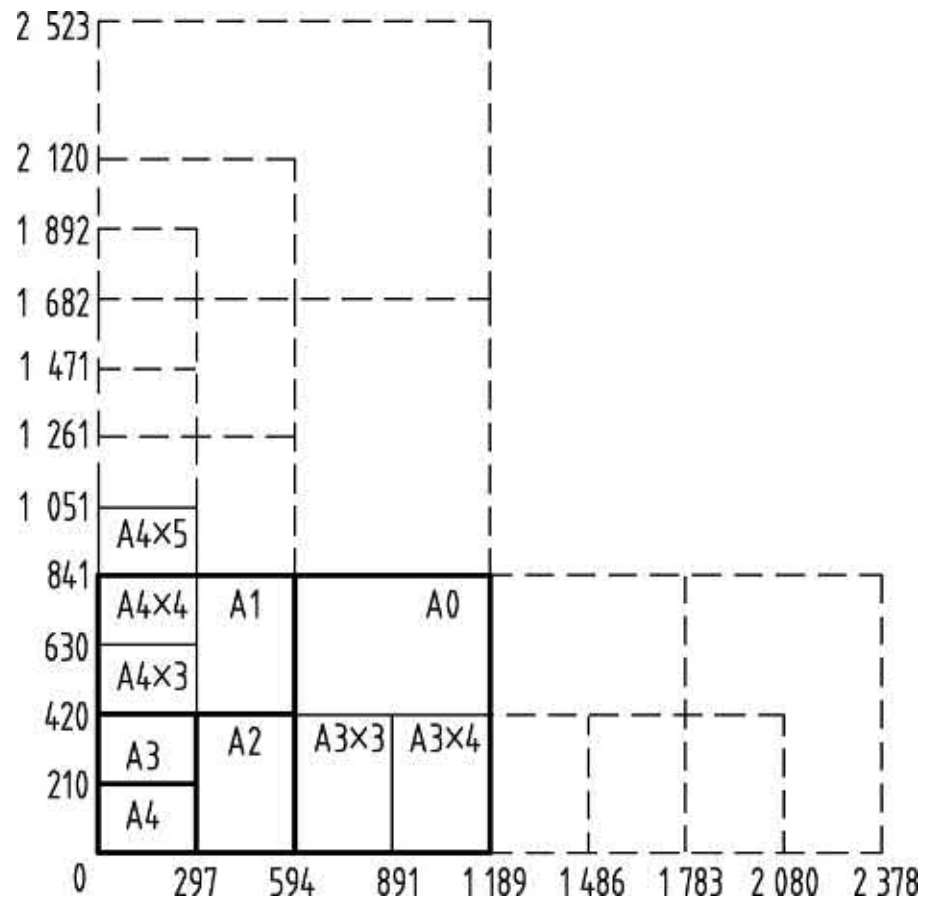

图 1.7 图纸的幅面尺寸
图框是指图纸上限定绘图区域的线框。在图纸上，必须用粗实线画出图框。其格式分为不留装订边和留有装订边两种。同一产品的图样只能采用同一种格式。
不留装订边的图纸，其图框格式如图 1.8 所示，尺寸按表 1.1 选用。

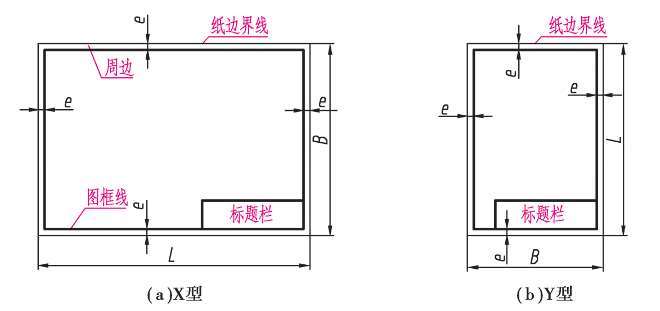

图 1.8 不留装订边图纸的图框格式

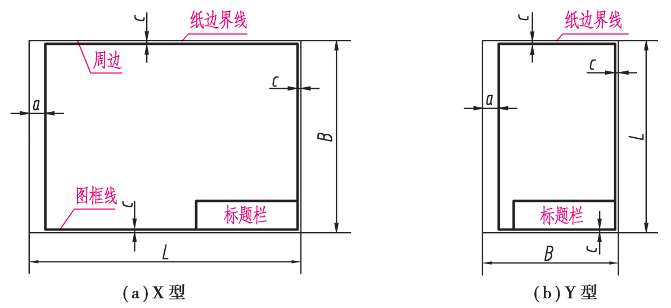

留有装订边的图纸，其图框格式如图 1.9 所示，尺寸按表 1.1 选用。
加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如，A2 × 3 的图框尺寸，按A1 的图框尺寸确定，即e为 20（或c为 10）；而A3 × 4 的图框尺寸，按A2 的图框尺寸确定，即e为 10（或c为 10）。
为了使图样复制和缩微摄影时定位方便，表 1.1、表 1.2 和表 1.3 中的各号图纸均应在图纸各边长的中点处分别画出对中符号。对中符号用粗实线绘制，线宽不小于 0.5 mm，长度从纸边界开始至伸入图框内约 5 mm，如图 1.10（a）所示。当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画，如图 1.10（b）所示。
图 1.9 留有装订边图纸的图框格式
图 1.10 对中符号和方向符号

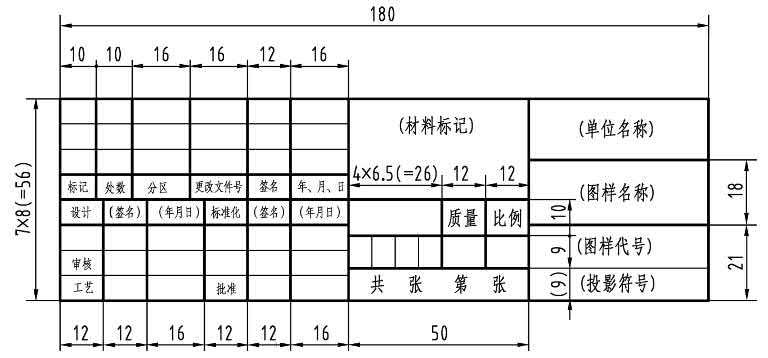

国家标准《技术制图 标题栏》（GB ／ T 10609.1—2008）对标题栏的填写内容、尺寸与格式都作了明确规定，如图 1.11 所示。每张图纸都必须有标题栏，用来说明图样的名称、图号、零件材料、设计单位及有关人员的签名等内容。标题栏应位于图纸的右下角或右上角。
图 1.11 国家标准中的标题栏格式
为了方便学生学习，在制图作业练习中可对标题栏进行简化，具体格式由学校自定。如图 1.12 所示的格式可供参考。

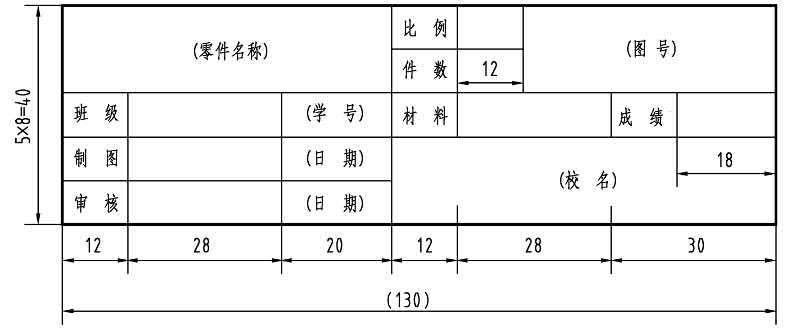

图 1.12 学习用标题栏格式
标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，如图 1.8（a）、图1.9（a）所示。若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图 1.8（b）、图 1.9（b）所示。上述两种情况下，看图方向与看标题栏方向一致。
有时，为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用或将Y型图纸的长边置于水平位置使用，如图 1.10（a）、图 1.10（b）所示。此时，应在图纸的下边对中符号处画出一个方向符号，如图 1.10（c）所示，表明看图方向。
图中图形与其实物相应要素的线性尺寸之比，称为比例。国家标准《技术制图 比例》（GB ／ T 14690—1993）中规定，比例符号应以“∶”表示，如 1∶1，1∶2等。比例一般应标注在标题栏中的比例栏内，必要时可在视图名称下方或右侧标注。国家标准把比例分为以下 3 类：
①原值比例
比值为 1 的比例，称为原值比例，即 1∶1。
②放大比例
比值大于 1 的比例，称为放大比例，如 2∶1等。
③缩小比例
比值小于 1 的比例，称为缩小比例，如 1∶2等。
每张图纸都要注出所画图形采用的比例。绘图时，应优先在表 1.4 规定的系列中选取适当的比例，必要时也允许选取表 1.5 的比例。尽量采用 1∶1的比例。
表 1.4 绘图比例（一）
注：n为正整数。

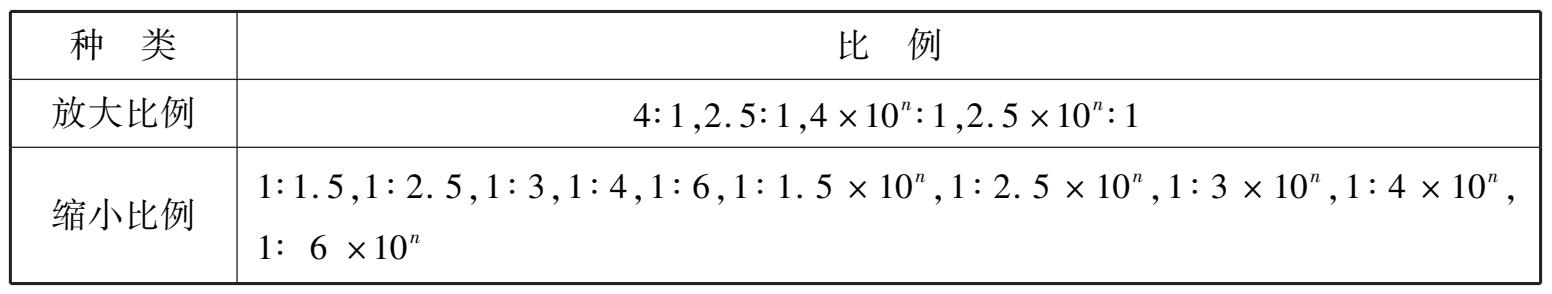

表 1.5 绘图比例（二）
注：n为正整数。
字体是指图样中文字、字母和数字的书写形式。
在图样上除了表示机件形状的图形外，还要用文字和数字来说明机件的大小、填写标题栏、技术要求等。
国家标准《技术制图 字体》（GB／ T 14691—1993）规定了图样上和技术文件中所用汉字、数字、字母的字体和规格，并且要求书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体高度h的公称尺寸系列为 1.8，2.5，3.5，5，7，10，14，20 mm。如需更大字体，字高应按照
的比率递增。国家标准用字体高度表示字体的号数。例如，2.5 号字表示字高为2.5 mm。
汉字应写成长仿宋体，并采用国家正式公布推行的简化字。汉字的高度h应不小于3.5 mm，其字宽约为字高的h ／
长仿宋体汉字示例如图 1.13 所示。
图 1.13 长仿宋体汉字示例
汉字的基本笔画为点、横、竖、撇、捺、挑、折、勾 8 种。长仿宋体汉字的书写要领是横平竖直，注意起落，结构匀称，填满方格。
字母和数字分A型和B型。A型字体的笔画宽度d为字高的 1 ／14，B型字体的笔画宽度d为字高的 1 ／10。在同一图样上，只允许选用一种形式的字体。
字母和数字可写成斜体和直体，同一张图样上必须统一，常用斜体。斜体字字头向右倾斜，与水平基准线成 75°角。下面是A型数字与字母示例。
①A型斜体阿拉伯数字示例
②A型斜体大写拉丁字母示例
③A型斜体小写拉丁字母示例
④A型斜体罗马数字示例
在绘制图样时，图样上的线条应根据表达的需要，采用国家标准《技术制图 图线》（GB ／ T 17450—1998）和《机械制图 图样画法 图线》（GB ／ T 4457.4—2002）规定的线型，见表 1.6。各种图线的应用示例如图 1.14 所示。

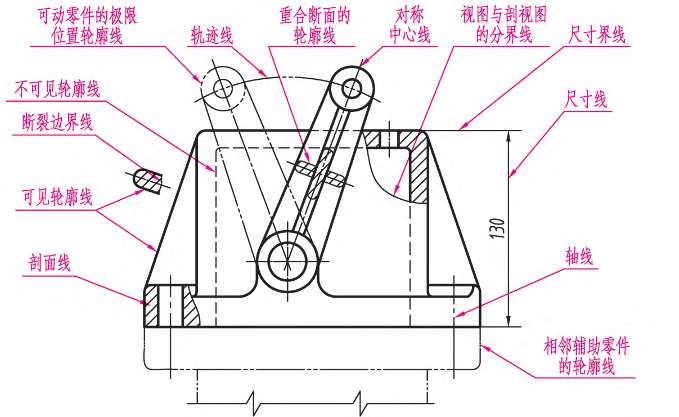

图 1.14 常用图线的应用示例
表 1.6 常用工程图线的名称、线型、线宽和主要用途
在机械图样中，采用粗、细两种线宽。在同一图样中，同类图线的宽度应一致，使图样统一、清晰及阅读方便。粗线的宽度d应按图形的大小和复杂程度在 0.5 ～ 2 mm选择，优先采用d ＝ 0.5 mm或d ＝ 0.7 mm。细线的宽度为d／ 2。当采用 3 种宽度的线条时，粗线、中粗线和细线的宽度比例为 4∶2∶ 1。
图线宽度d的推荐系列为 0.18，0.25，0.5，0.35，0.5，0.7，1，1.4，2 mm。
手工绘图时，线素的长度应符合表 1.7 的规定。所谓线素，是指不连续线的独立部分，如点（图线长度小于或等于图线宽度的一半，称为点）长度不同的画和间隔。
表 1.7 常用工程图线线素的长度
图线画法的注意事项如下：
①在同一图样中同类图线的宽度应基本一致。细虚线、细点画线及细双点画线的点、画和间隔长度应大致相等，见表 1.6。
②两条平行线之间的距离应不小于粗实线的 2 倍宽度，其最小间隙不得小于 0.7 mm。
③绘制圆的对称中心线时，圆心应为长画的交点。细点画线和细双点画线的首末两端应是长画，而不是点。
④在较小的图形绘制细点画线或细双点画线有困难时，可用细实线代替。
⑤图线之间相交、相切都应以画相交或相切。如细虚线与其他线相交时，应以画相交；细点画线应交于长画（见图 1.15）。
图 1.15 画图线注意事项
⑥当细虚线作为粗实线的延长线时，两者之间应留有空隙（见图 1.15）。当细虚线圆弧与细虚线直线相切时，细虚线圆弧的画应画到切点，而细虚线直线需留有间隙。
⑦图形的对称线、中心线、轴线、双折线等两端一般应超出图形轮廓线 2 ～ 5 mm（见图 1.15）。
在图样上，图形只表示物体的形状，而机件的大小及各部分相互位置关系，则需要通过标注的尺寸来确定。国家标准《机械制图 尺寸注法》（GB ／ T 4458.4—2003）和《技术制图 简化表示法 第 2 部分：尺寸注法》（GB ／ T 16675.2—2012）规定了在图样中尺寸的注法。
①机件的真实大小应以图样上所标注的尺寸数值为依据，与绘图比例及绘图的准确度无关。
②图样中（包括技术要求和其他说明）的尺寸以mm为单位时，不需标注单位符号（或名称）。如采用其他单位，则应注明相应的单位符号。
③图样中所标注的尺寸为该图样所示机件的最终完工尺寸，否则应另加说明。
④机件的每一尺寸，一般只标注一次，并应标注在反映结构特征最清晰的图形上。

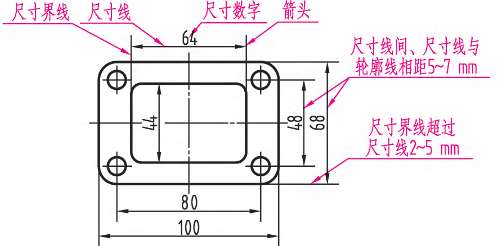

一个完整的尺寸由尺寸界线、尺寸线、尺寸线终端（箭头或斜线）及尺寸数字组成，如图1.16 所示。
1）尺寸界线
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线，如图 1.16 所示。
图 1.16 尺寸组成及其标注示例
尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以 2 ～ 5 mm为宜）。当尺寸界线过于贴近轮廓线时允许倾斜，但两尺寸界线仍应相互平行（见图 1.17）。
图 1.17 倾斜引出的尺寸界线
2）尺寸线
尺寸线表示尺寸度量的方向。尺寸线用细实线在两尺寸界线之间绘制，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
标注线性尺寸时，尺寸线应与所标注的线段平行，且尺寸线与轮廓线及两平行尺寸线间的距离为 5 ～ 7 mm（见图 1.16）。当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面，以免尺寸线与尺寸界线相交。
在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过圆心或其延长线通过圆心。
3）尺寸线终端
尺寸线终端表示尺寸的起止。其结构有箭头和斜线两种形式。
①箭头
箭头的形式如图 1.18（a）所示，适用于各种类型的图样。

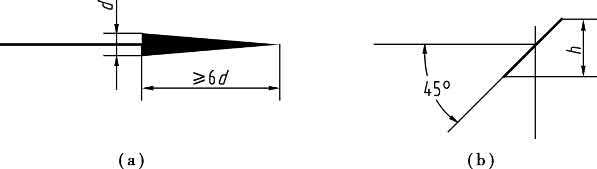

图 1.18 箭头和斜线的画法
②斜线
斜线用细实线绘制，其方向和画法如图 1.18（b）所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线应相互垂直。
机械图样中，一般采用箭头作为尺寸线的终端。同一张图样中只能采用一种尺寸线终端形式。
4）尺寸数字

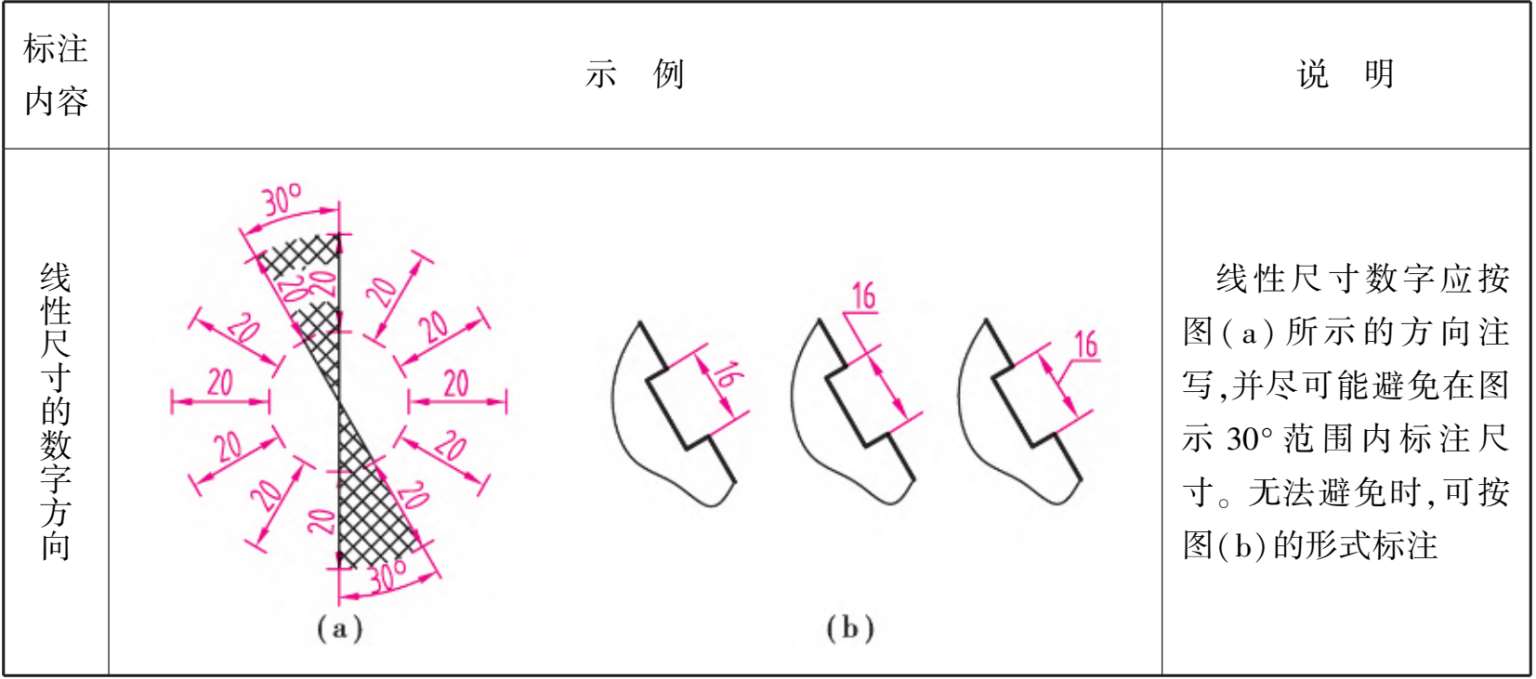

水平方向线性尺寸数字注写在尺寸线的上方；竖直方向的线性尺寸数字注写在尺寸线左端，字头朝左，也允许注写在尺寸线的中断处。倾斜方向的线性尺寸数字按表 1.8 第一项中的方向注写。
标注尺寸时，尺寸数字不可被任何图线所通过，否则必须将该图线断开；标注参考尺寸时，应将尺寸数字加上圆括弧，如图 1.19 所示。
图 1.19 线性尺寸的注法
表 1.8 中列出了国家标准《机械制图 尺寸注法》（GB ／ T 4458.4—2003）和《技术制图简化表示法 第 2 部分：尺寸注法》（GB ／ T 16675.2—2012）所规定的一些尺寸注法。

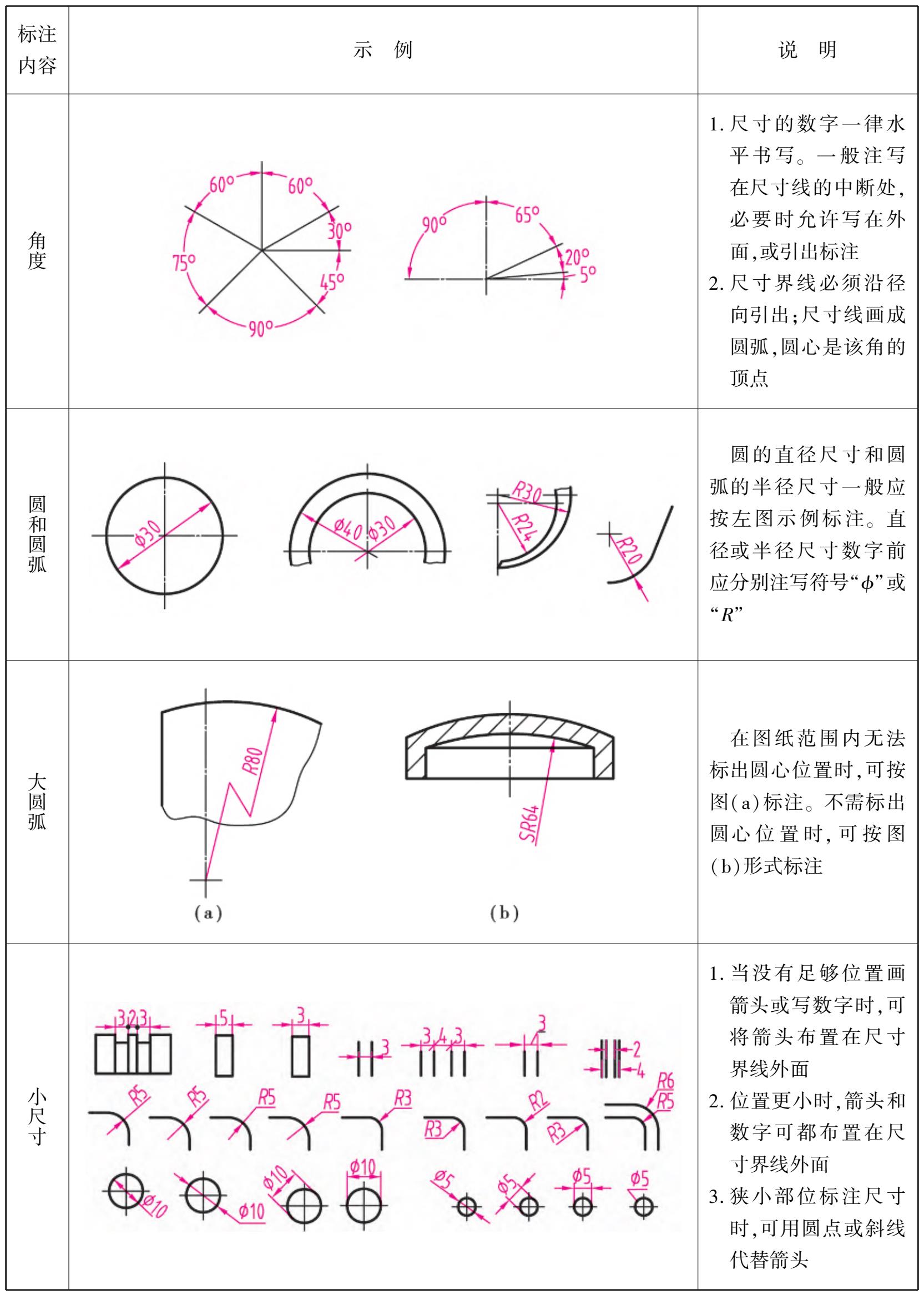

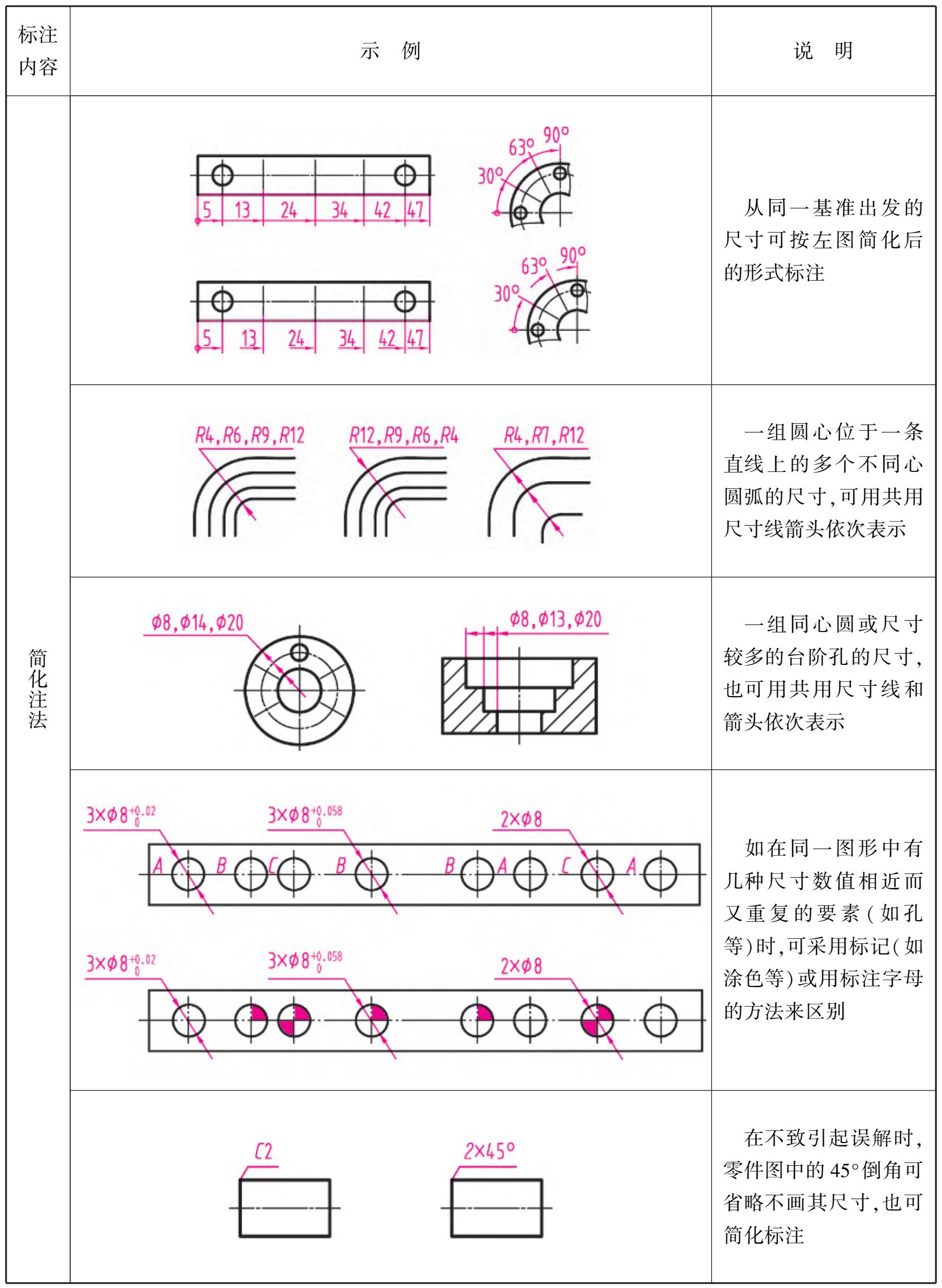

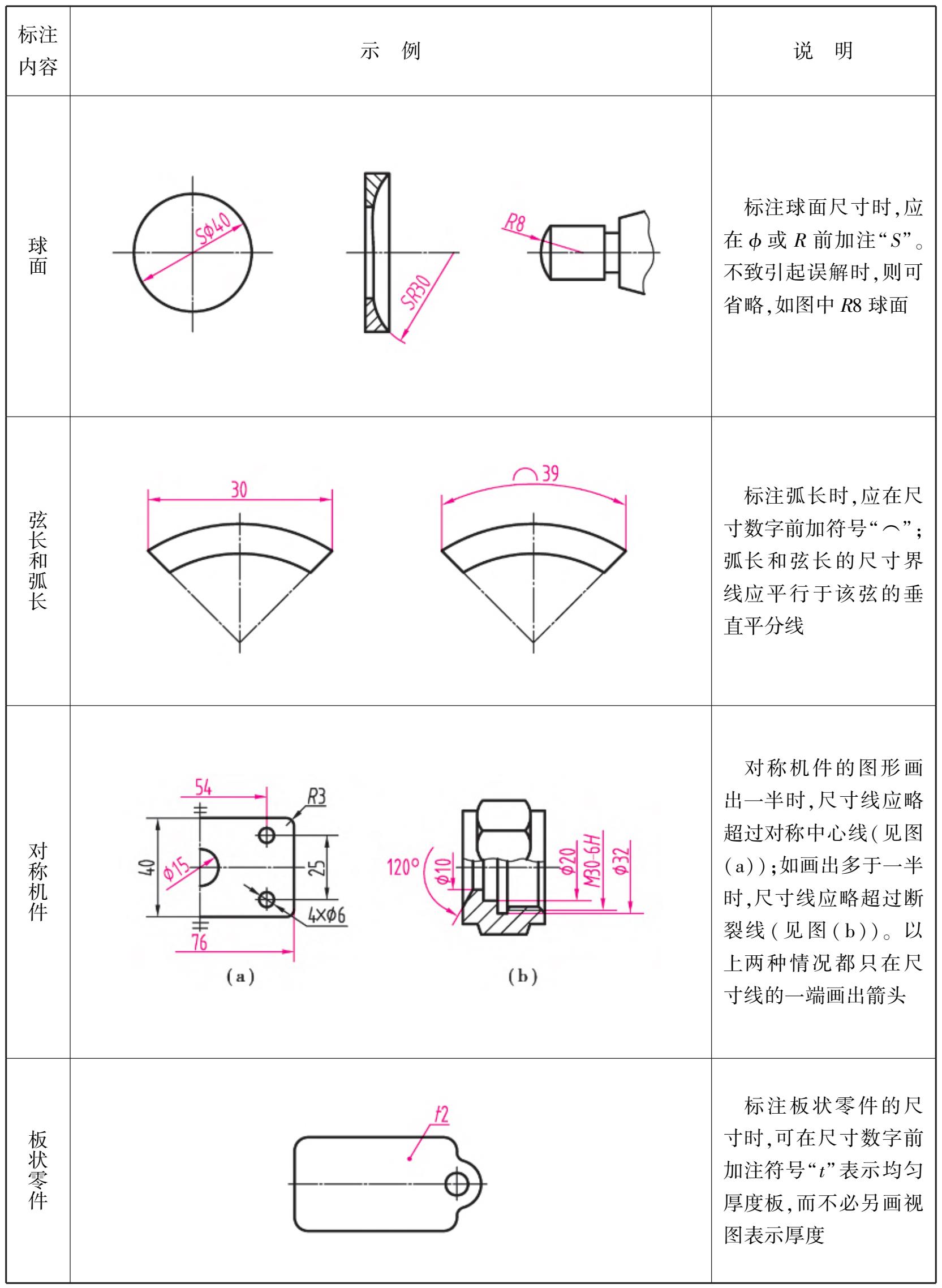

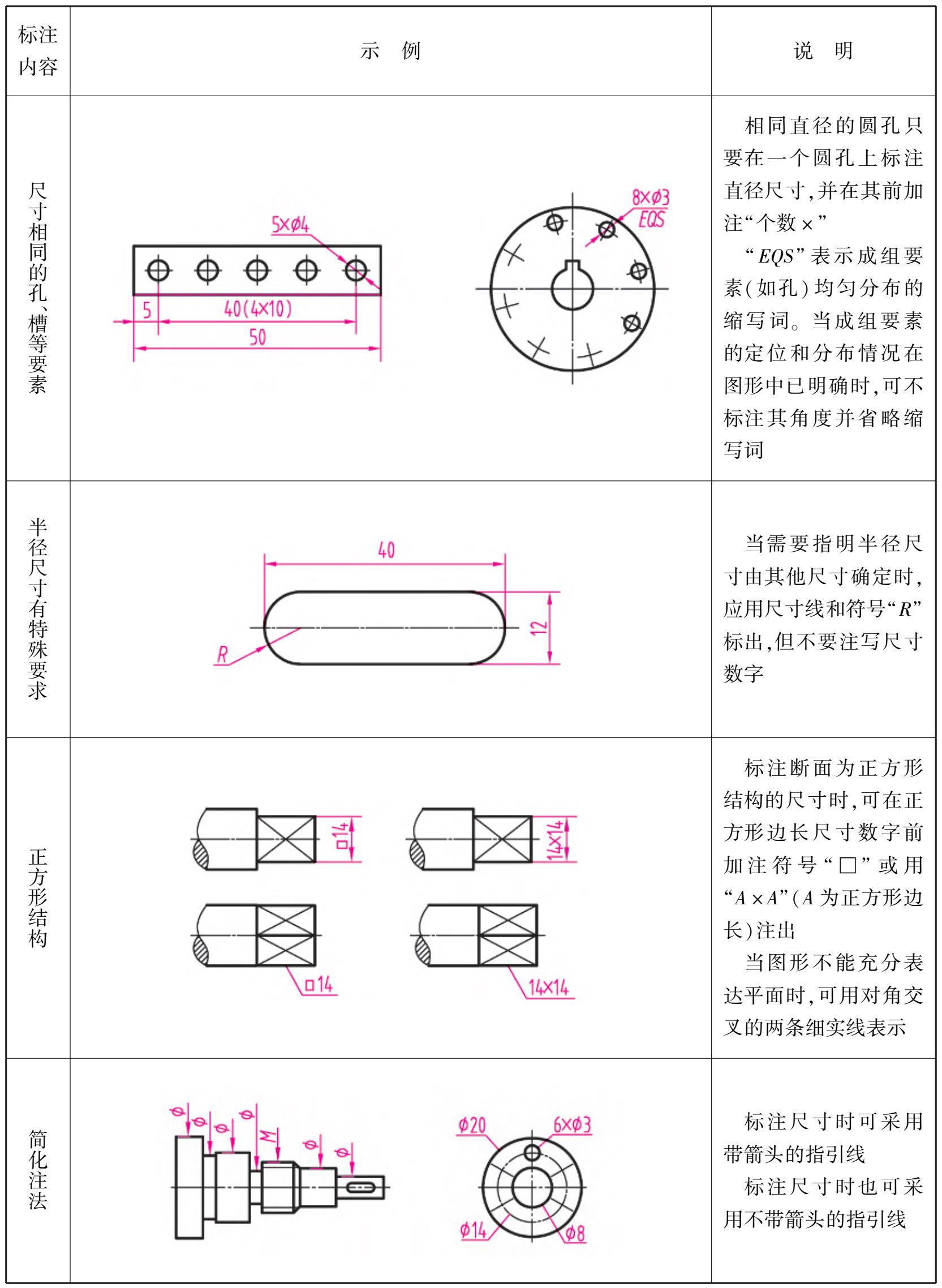

表 1.8 常见尺寸的标注示例
续表
续表
续表
续表
