2.1.1 手动分析

手动分析内存泄漏时，首先需要我们通过命令抓取Hprof（Heap profile，内存快照）文件，该文件是虚拟机的一种堆转储文件，记录了程序在运行过程中的堆内存分配和对象使用情况，用于分析Java应用程序的内存使用情况；然后通过Hprof文件分析对象的引用链，以此来发现和解决内存泄漏问题。

通过“adb shell am dumpheap＜process_id＞＜output_file＞”命令即可抓取程序的Hprof文件，本书示例程序中的Hprof文件的抓取代码如下。

抓取到Hprof文件后，通过pull命令将文件从手机目录拉取到本地计算机目录，之后就可以进行分析了。我们有两种方式来进行分析，一种是直接通过Android Studio自带的Profile工具来分析，另一种是通过MAT工具来分析。

1.Android Studio分析

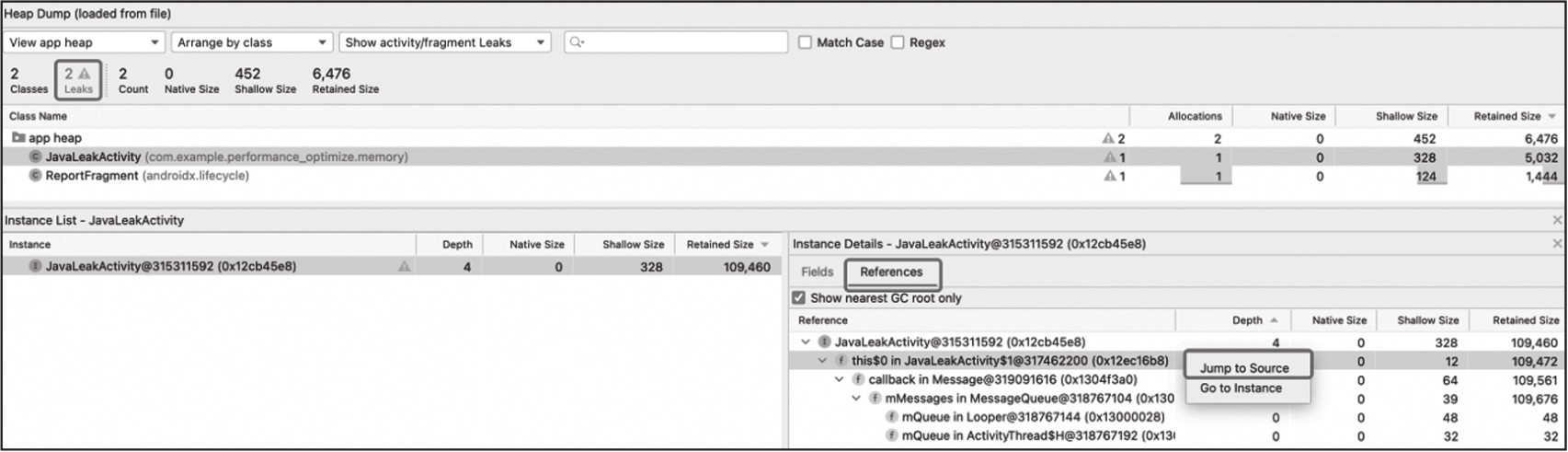

打开Android Studio的Profile工具，直接将刚抓取的Hprof文件导入进去即可进行分析，如图2-2所示，单击Leaks，就能看到JavaLeakActivity发生了泄漏。

单击References，我们就能看到JavaLeakActivity的引用链，从而发现该Activity被JavaLeakActivity$1这个内部类持有并发生了内存泄漏，右键单击Jump to Source就可以直接跳转到源码的路径中。在分析界面中，我们能看到泄漏的Activity出现了Shallow Size（浅堆大小）和Retained Size（保留堆大小），这两个“Size”的解释如下。

❑Shallow Size：该对象本身占用的内存大小，不包含其所引用的对象占用的内存，可以看到JavaLeakActivity对象自身占用的内存大小只有328B。

❑Retained Size：该对象本身占用的内存大小，加上能从该对象直接或间接访问的对象的内存大小。如果该对象发生了内存泄漏，保留堆的大小便是内存泄漏的大小。

通过保留堆大小，我们就能知道JavaLeakActivity产生了109 460B的内存泄漏。

2.MAT分析

除了使用Android Studio，我们还可以使用Eclipse的MAT工具来分析Hprof文件。在Eclipse官网便能下载该工具。通过dumpheap命令抓取的Hprof文件是无法直接在MAT中使用的，我们需要使用Android SDK中platform-tools目录下的hprof-conv工具进行转换。转换命令如下。

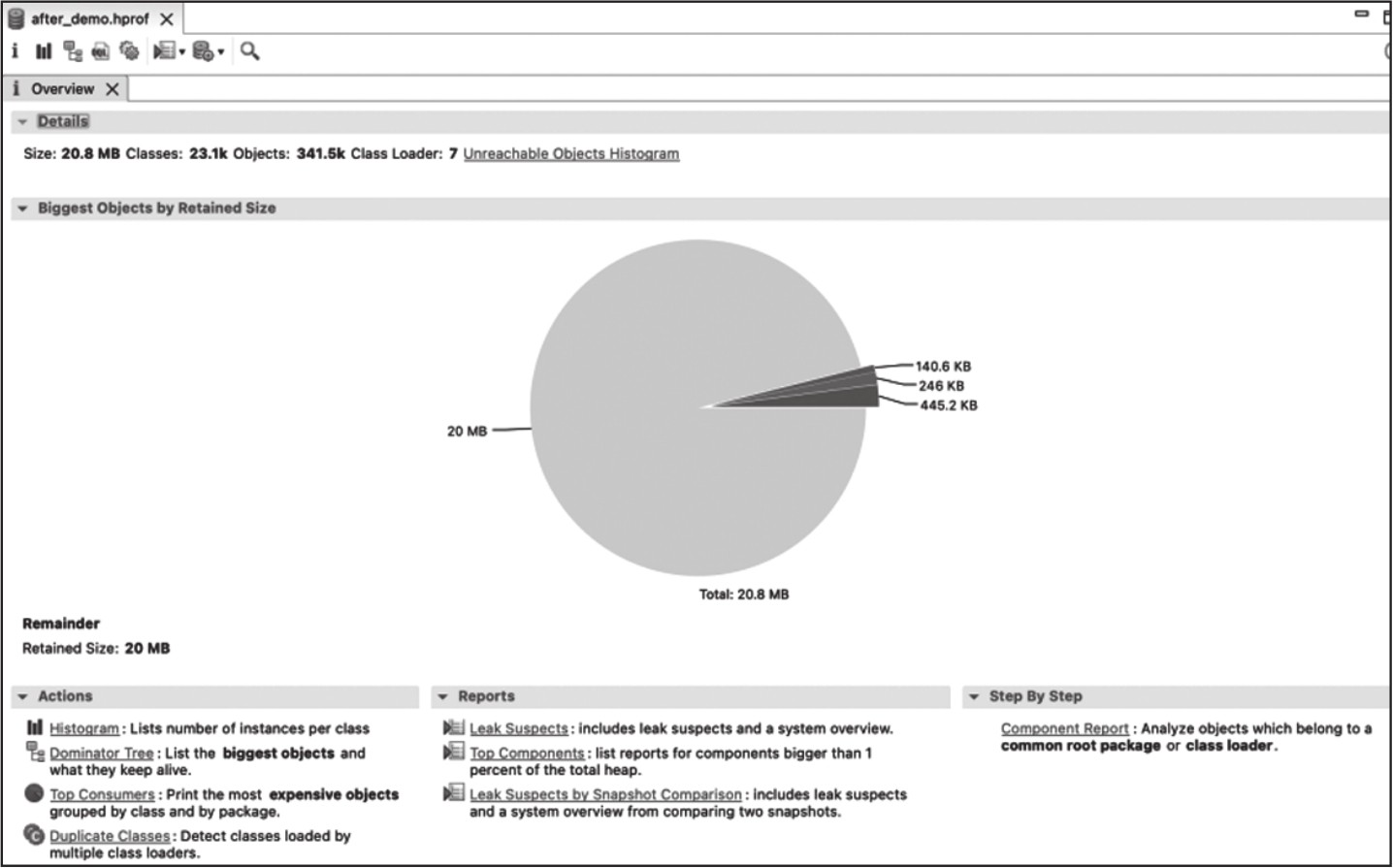

我们将转换后的after_demo.hprof拖入MAT工具中，便会看到如图2-3所示的界面。

对界面中的主要功能解释如下：

❑Histogram：显示各个对象的实例数量和浅堆、保留堆的大小，可以按照不同的排序方式和分组方式查看各个对象的信息，或者使用过滤器来筛选出感兴趣的对象。

❑Dominator Tree：显示各个对象的浅堆、保留堆的大小及它们的引用关系。

❑Top Consumers：显示堆中占用内存最多的对象。

❑Leak Suspects：显示可能存在内存泄漏的对象。MAT会对堆内存中的对象进行遍历，找出GC Root持有的所有对象，并根据对象的保留堆大小、引用路径、类别等信息来分析对象是否出现内存泄漏，然后按照保留堆的大小从大到小排序，选出前几个作为内存泄漏的嫌疑对象。需要注意的是，这里的结果只是可能泄漏，并不代表真正出现内存泄漏，我们还需要对结果进行进一步的判断和分析。

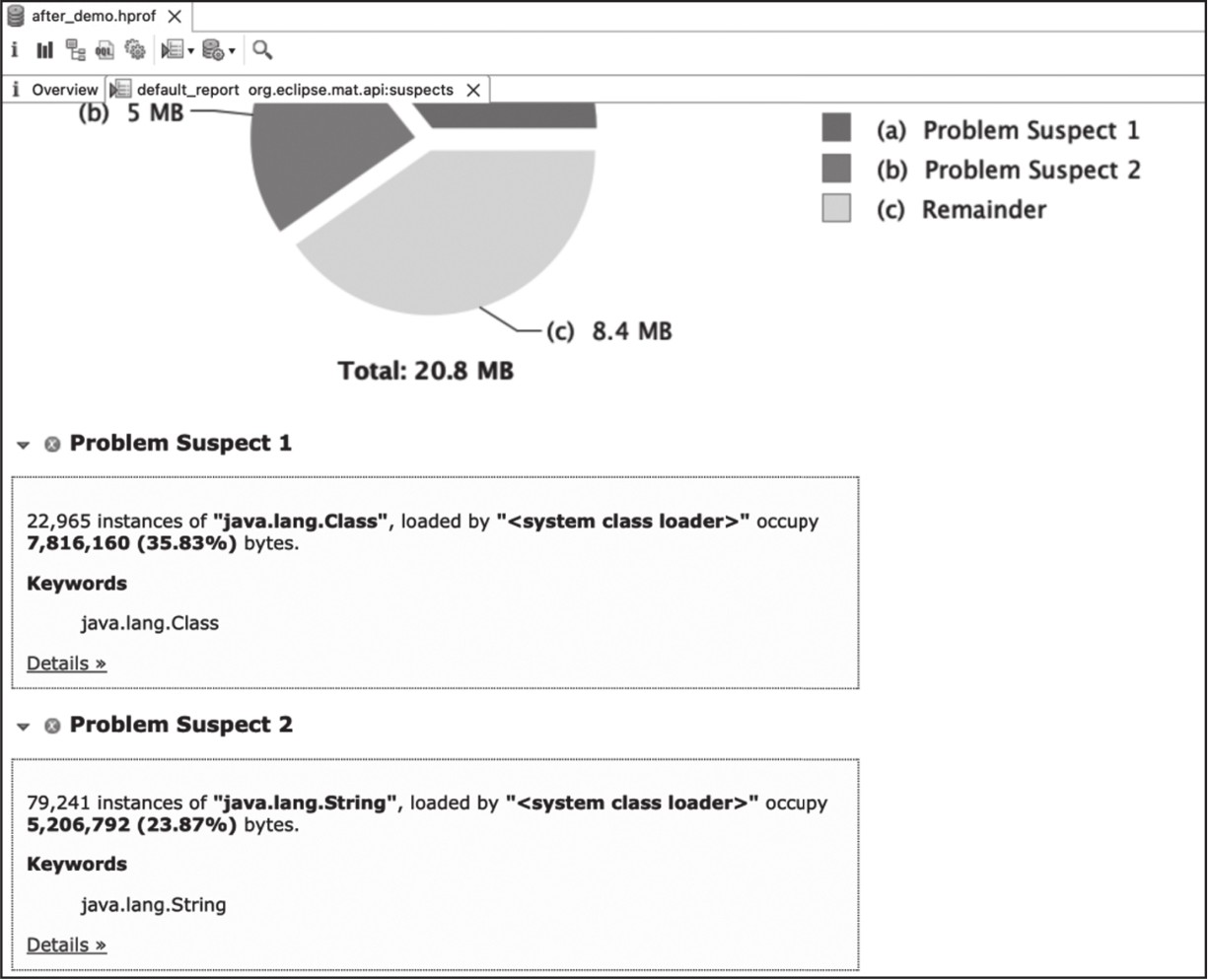

单击Leak Suspects，进入如图2-4所示的界面，可以看到JavaLeakActivity并没有出现在内存泄漏的列表中，这主要是因为MAT和Android Studio在内存泄漏检测机制方面的差异而导致的。MAT是针对Java的通用内存分析工具，因此并不会对Activity进行特殊的泄漏判断，而Android Studio会针对Activity、Fragment等对象进行特殊的泄漏逻辑判断，即onDestory执行后，Activity、Fragment等对象未被回收即表示发生了内存泄漏。

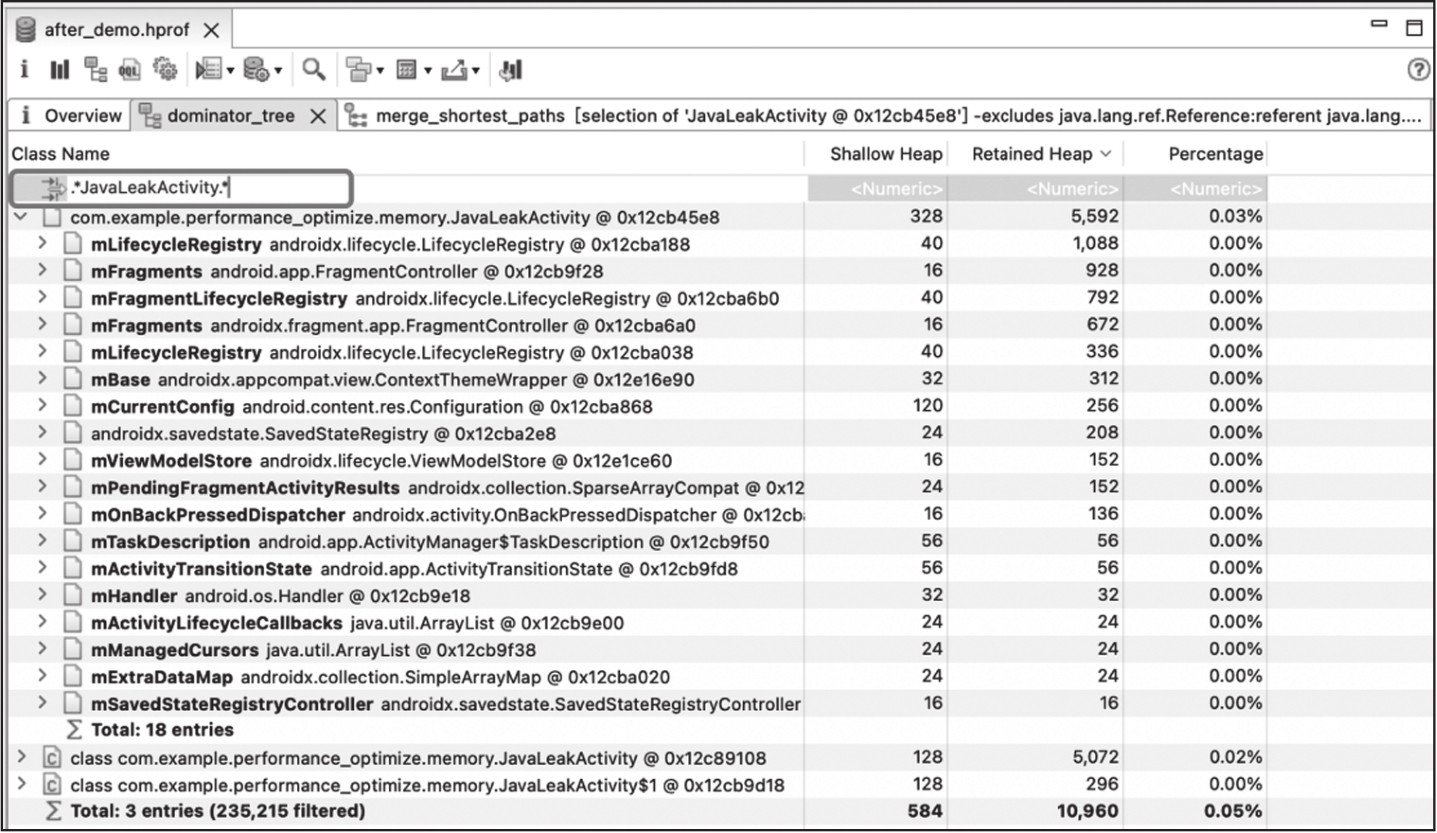

既然在Leak Suspects里没有发现有用的信息，那MAT要如何分析内存泄漏呢？实际上，MAT最主要的作用是在我们已经知道某个对象发生泄漏的情况下，分析对象的引用链等更详细的信息，从而帮助我们解决问题。通过单击Dominator Tree，在顶部输入JavaLeakActivity，即可显示该对象的引用链，如图2-5所示。

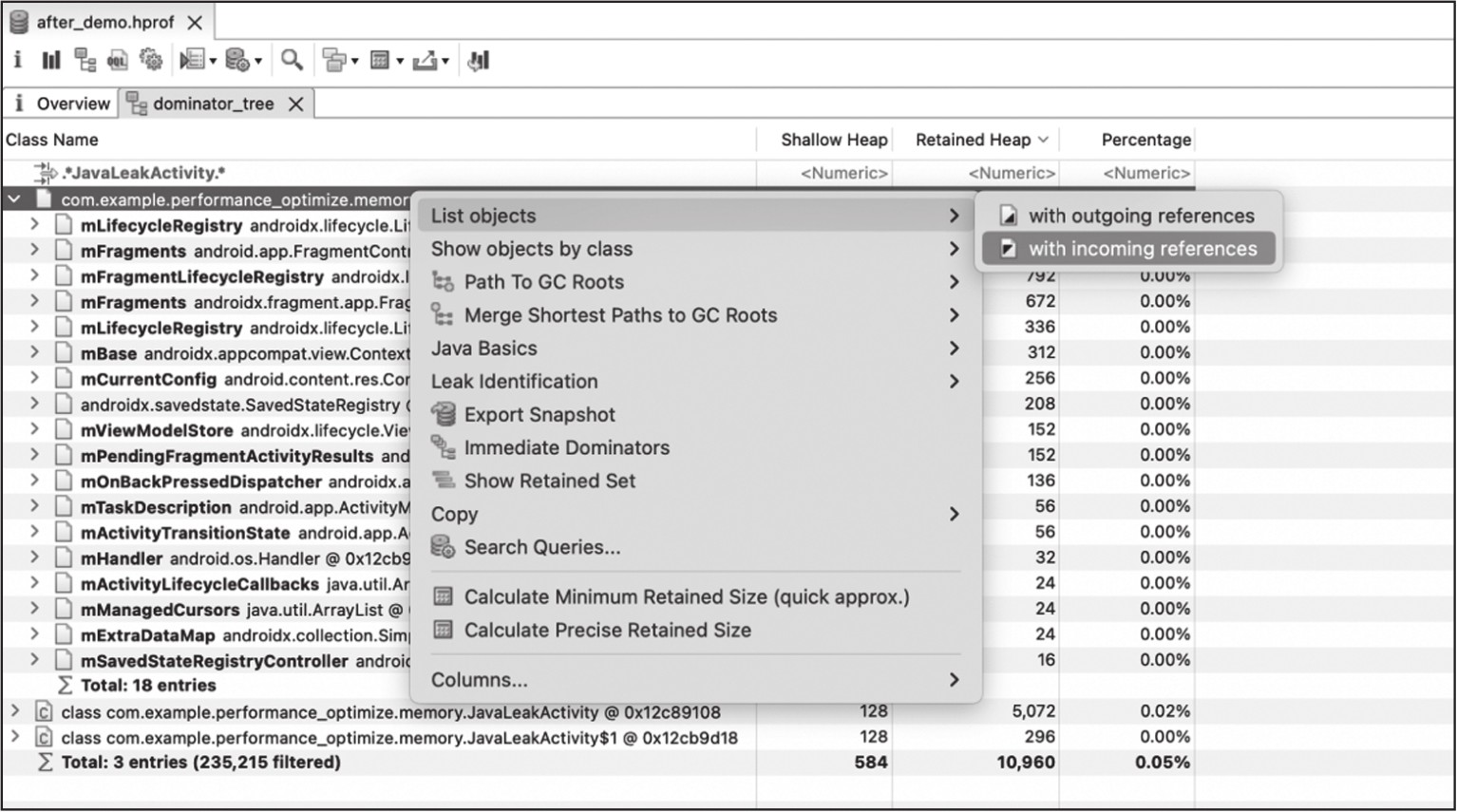

此时界面中出现的引用链包含了所有的Incoming references（入向引用）和Outgoing references（出向引用），所以条目比较多，很难进行分析。我们需要用右键单击List objects，选择with incoming references，即选择入向引用，如图2-6所示。

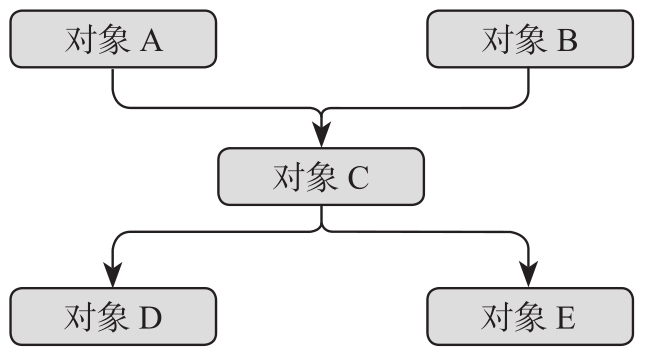

这里笔者需要解释一下什么是Incoming references（入向引用）和Outgoing references（出向引用）。如图2-7所示，对象C的入向引用是对象A、对象B，对象C的出向引用是对象D、对象E。因此当其他对象持有对该对象的引用时，这些对象被称为入向引用对象，当一个对象持有对其他对象的引用时，这些对象被认为是出向引用对象。通过入向引用，我们就能知道JavaLeakActivity被哪些对象持有，从而去切断引用链来修复内存泄漏。

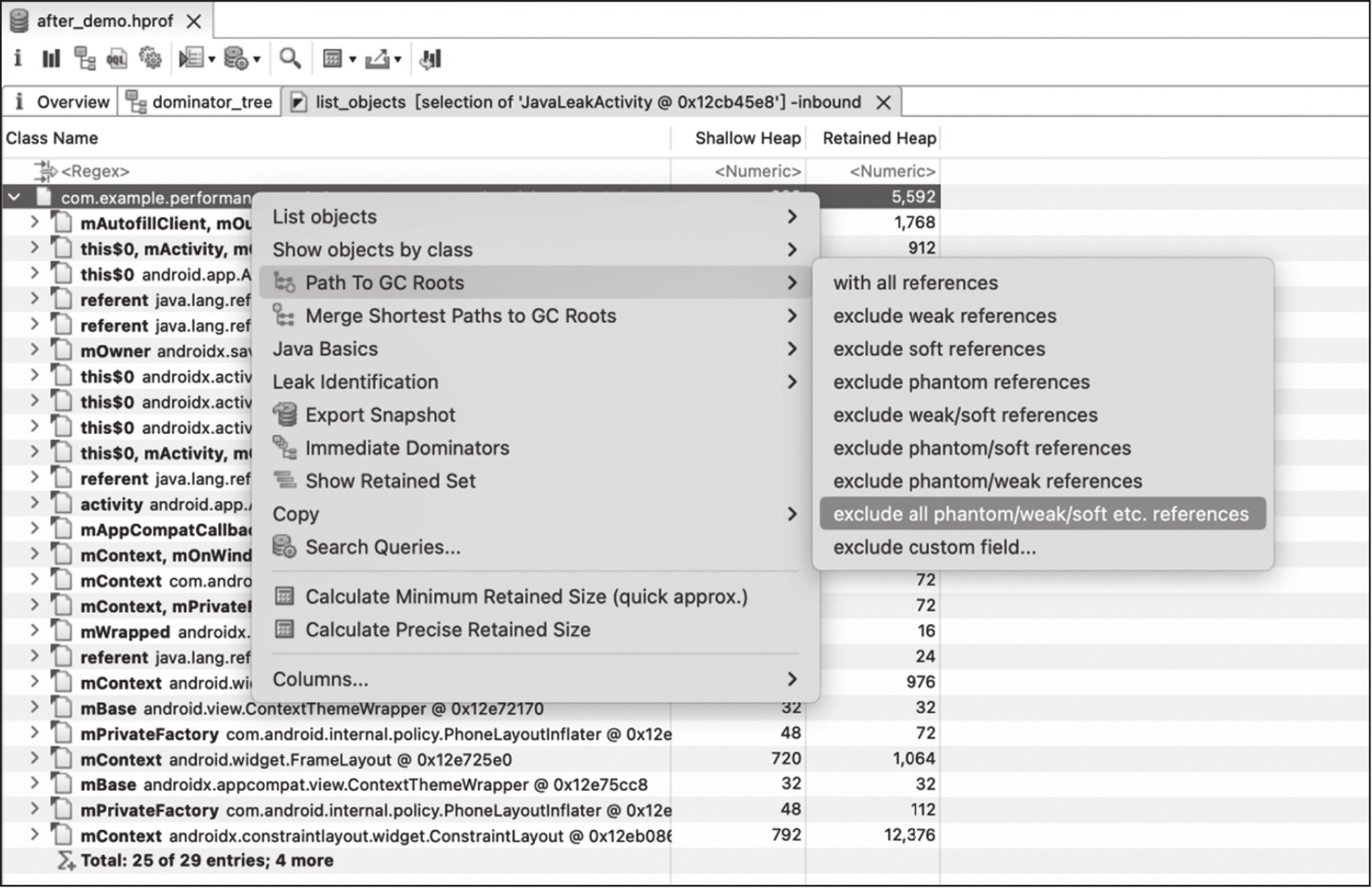

进行Incoming references筛选后，可以看到所有引用了JavaLeakActivity的对象，这里我们还要继续筛选，单击Path To GC Roots，并选择exclude all phantom/weak/soft etc.references来排除所有不会导致内存泄漏的软引用、弱引用等引用链，如图2-8所示。

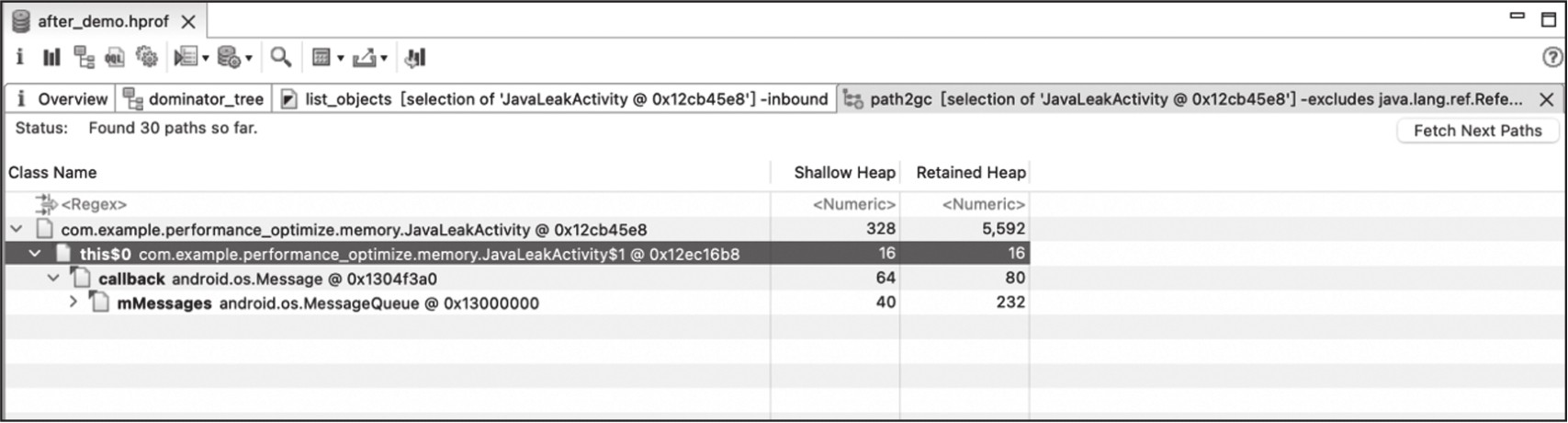

此时我们就能看到JavaLeakActivity被JavaLeakActivity$1这个内部类持有并发生了内存泄漏，如图2-9所示，分析的结果和Android Studio中的结果是一致的。

MAT相比于Android Studio，功能更强大，性能也更好，更适用于复杂的场景，但是使用起来比较复杂。而Android Studio使用起来更简单，对于一些引用链路径短、引用关系简单等不太复杂的场景，使用Android Studio来分析即可。 qeMhvtSCDAtja28pQRqr9EQwkoeTWh1LKkIBiRYHMaXFewis7nJMS+hY+OTQIkyn
